Пристрій для збереження властивостей газованих напоїв

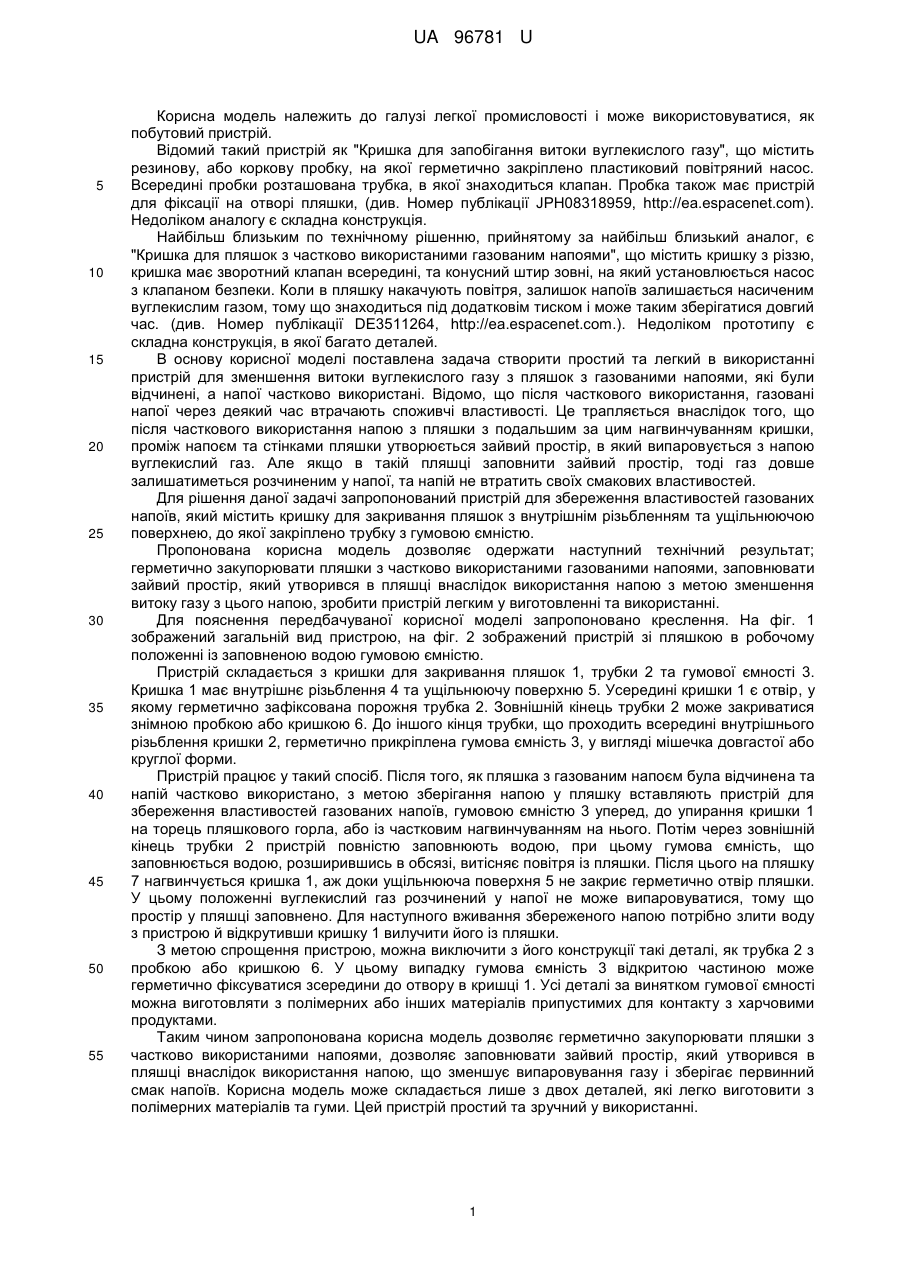

Реферат: UA 96781 U UA 96781 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі легкої промисловості і може використовуватися, як побутовий пристрій. Відомий такий пристрій як "Кришка для запобігання витоки вуглекислого газу", що містить резинову, або коркову пробку, на якої герметично закріплено пластиковий повітряний насос. Всередині пробки розташована трубка, в якої знаходиться клапан. Пробка також має пристрій для фіксації на отворі пляшки, (див. Номер публікації JPH08318959, http://ea.espacenet.com). Недоліком аналогу є складна конструкція. Найбільш близьким по технічному рішенню, прийнятому за найбільш близький аналог, є "Кришка для пляшок з частково використаними газованим напоями", що містить кришку з різзю, кришка має зворотний клапан всередині, та конусний штир зовні, на який установлюється насос з клапаном безпеки. Коли в пляшку накачують повітря, залишок напоїв залишається насиченим вуглекислим газом, тому що знаходиться під додатковім тиском і може таким зберігатися довгий час. (див. Номер публікації DE3511264, http://ea.espacenet.com.). Недоліком прототипу є складна конструкція, в якої багато деталей. В основу корисної моделі поставлена задача створити простий та легкий в використанні пристрій для зменшення витоки вуглекислого газу з пляшок з газованими напоями, які були відчинені, а напої частково використані. Відомо, що після часткового використання, газовані напої через деякий час втрачають споживчі властивості. Це трапляється внаслідок того, що після часткового використання напою з пляшки з подальшим за цим нагвинчуванням кришки, проміж напоєм та стінками пляшки утворюється зайвий простір, в який випаровується з напою вуглекислий газ. Але якщо в такій пляшці заповнити зайвий простір, тоді газ довше залишатиметься розчиненим у напої, та напій не втратить своїх смакових властивостей. Для рішення даної задачі запропонований пристрій для збереження властивостей газованих напоїв, який містить кришку для закривання пляшок з внутрішнім різьбленням та ущільнюючою поверхнею, до якої закріплено трубку з гумовою ємністю. Пропонована корисна модель дозволяє одержати наступний технічний результат; герметично закупорювати пляшки з частково використаними газованими напоями, заповнювати зайвий простір, який утворився в пляшці внаслідок використання напою з метою зменшення витоку газу з цього напою, зробити пристрій легким у виготовленні та використанні. Для пояснення передбачуваної корисної моделі запропоновано креслення. На фіг. 1 зображений загальній вид пристрою, на фіг. 2 зображений пристрій зі пляшкою в робочому положенні із заповненою водою гумовою ємністю. Пристрій складається з кришки для закривання пляшок 1, трубки 2 та гумової ємності 3. Кришка 1 має внутрішнє різьблення 4 та ущільнюючу поверхню 5. Усередині кришки 1 є отвір, у якому герметично зафіксована порожня трубка 2. Зовнішній кінець трубки 2 може закриватися знімною пробкою або кришкою 6. До іншого кінця трубки, що проходить всередині внутрішнього різьблення кришки 2, герметично прикріплена гумова ємність 3, у вигляді мішечка довгастої або круглої форми. Пристрій працює у такий спосіб. Після того, як пляшка з газованим напоєм була відчинена та напій частково використано, з метою зберігання напою у пляшку вставляють пристрій для збереження властивостей газованих напоїв, гумовою ємністю 3 уперед, до упирання кришки 1 на торець пляшкового горла, або із частковим нагвинчуванням на нього. Потім через зовнішній кінець трубки 2 пристрій повністю заповнюють водою, при цьому гумова ємність, що заповнюється водою, розширившись в обсязі, витісняє повітря із пляшки. Після цього на пляшку 7 нагвинчується кришка 1, аж доки ущільнююча поверхня 5 не закриє герметично отвір пляшки. У цьому положенні вуглекислий газ розчинений у напої не може випаровуватися, тому що простір у пляшці заповнено. Для наступного вживання збереженого напою потрібно злити воду з пристрою й відкрутивши кришку 1 вилучити його із пляшки. З метою спрощення пристрою, можна виключити з його конструкції такі деталі, як трубка 2 з пробкою або кришкою 6. У цьому випадку гумова ємність 3 відкритою частиною може герметично фіксуватися зсередини до отвору в кришці 1. Усі деталі за винятком гумової ємності можна виготовляти з полімерних або інших матеріалів припустимих для контакту з харчовими продуктами. Таким чином запропонована корисна модель дозволяє герметично закупорювати пляшки з частково використаними напоями, дозволяє заповнювати зайвий простір, який утворився в пляшці внаслідок використання напою, що зменшує випаровування газу і зберігає первинний смак напоїв. Корисна модель може складається лише з двох деталей, які легко виготовити з полімерних матеріалів та гуми. Цей пристрій простий та зручний у використанні. 1 UA 96781 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для збереження газованих напоїв, що містить кришку для закривання пляшок з внутрішнім різьбленням і ущільнюючою поверхнею, який відрізняється тим, що усередині кришки є отвір, у якому герметично зафіксована порожня трубка, зовнішній кінець котрої закритий знімною кришкою та з іншого кінця трубки, що проходить всередині внутрішнього різьблення кришки для закривання пляшок, герметично прикріплена гумова ємність, у вигляді мішечка довгастої або круглої форми. 2 UA 96781 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
