Дисплейний елемент для прикріплення реклами до ручки візка для покупок

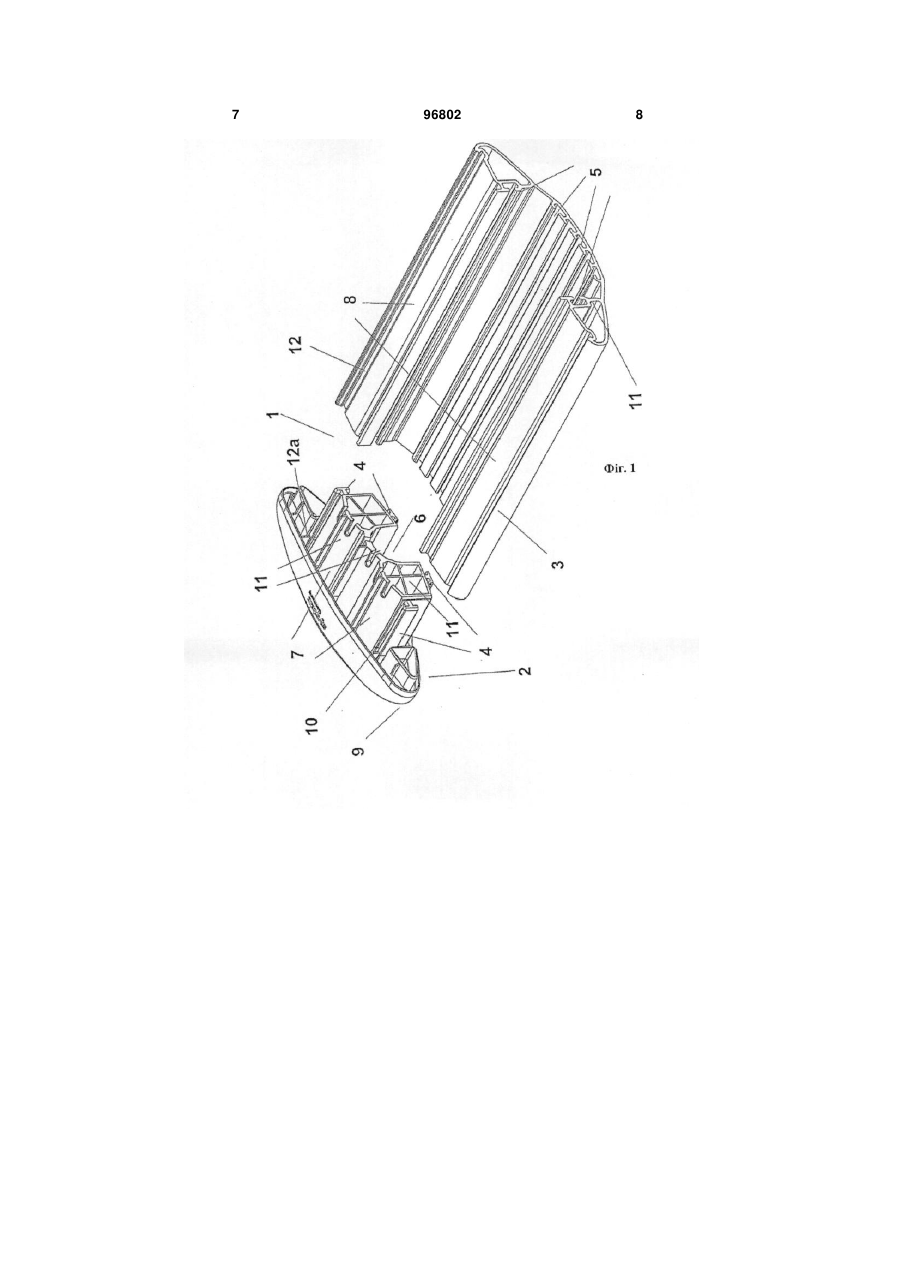

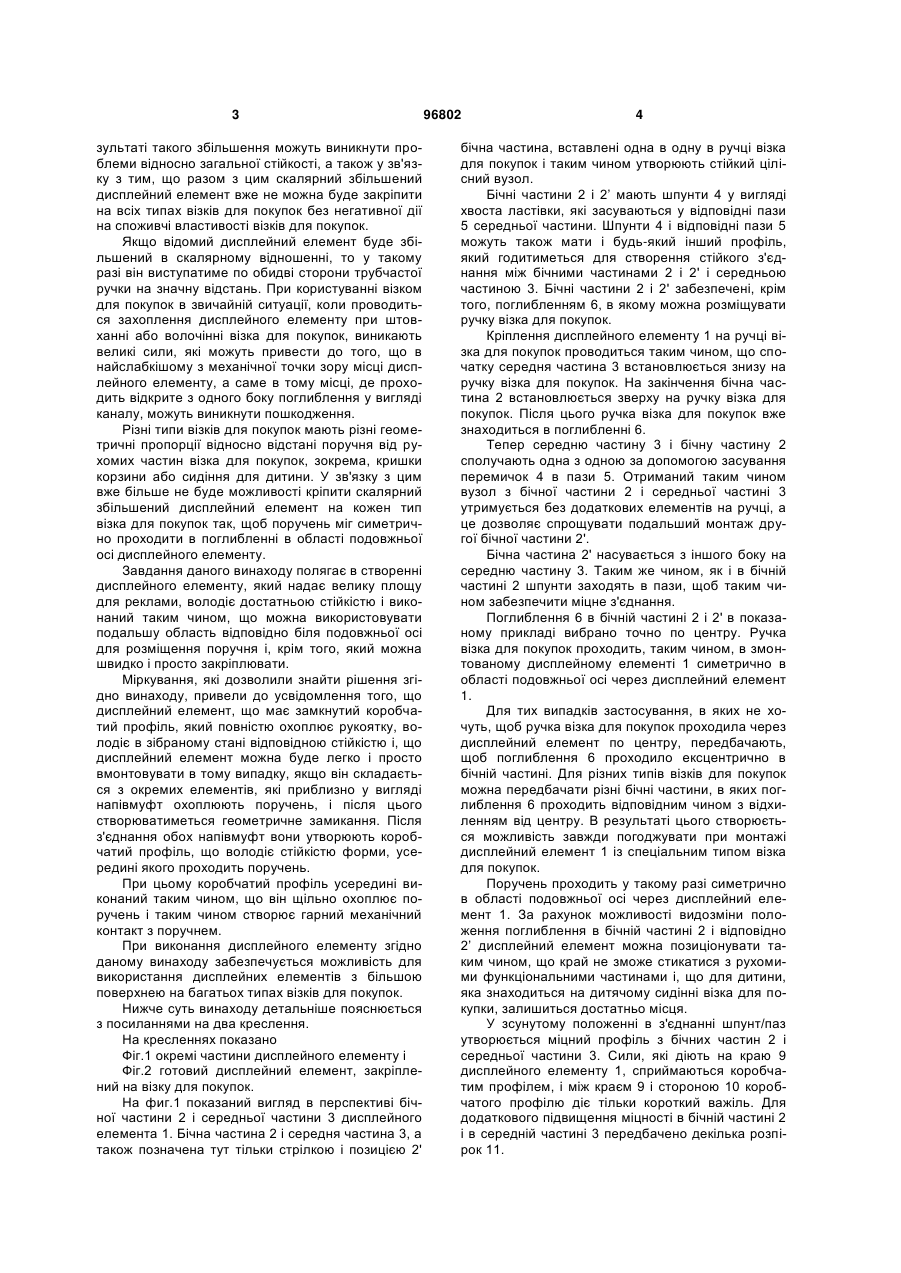

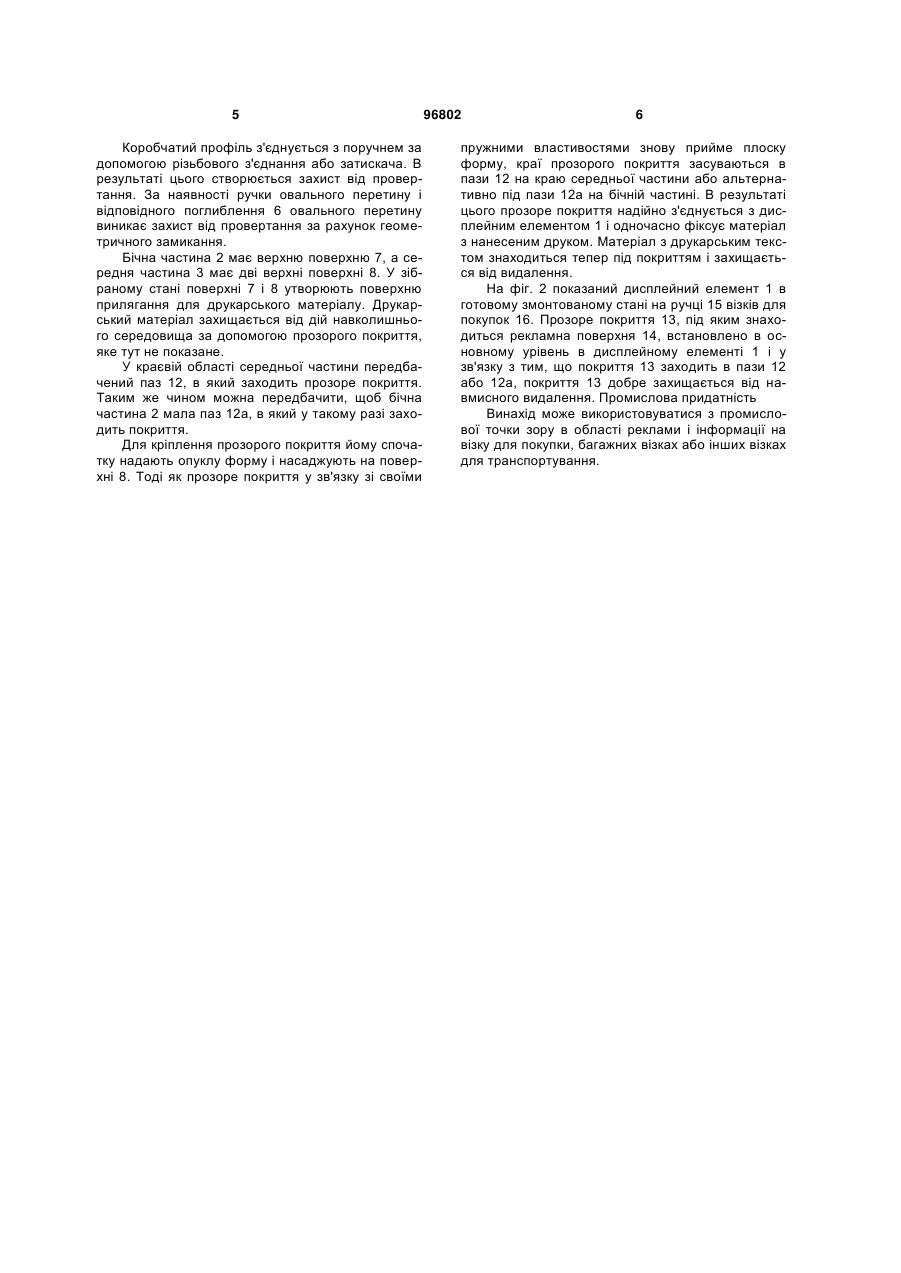

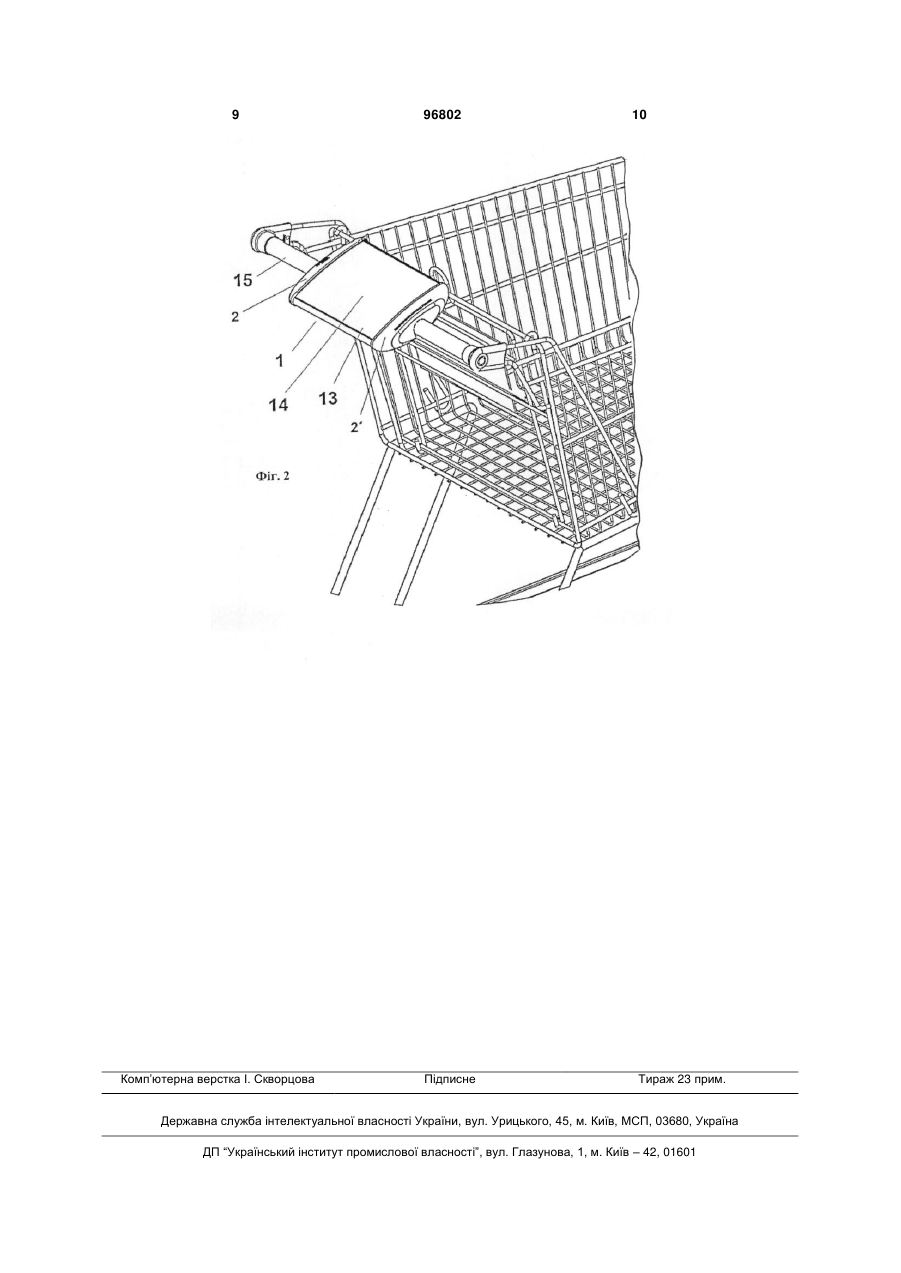

1. Дисплейний елемент для прикріплення реклами на ручці візка для покупок, який містить основну частину з поглибленням для плоского розміщення носія реклами, а також кріпильні елементи для кріплення дисплейного елемента на поручні або утримувачі поручня візка для покупок, який відрізняється тим, що дисплейний елемент (1) складається з частин, що складаються з двох бічних частин (2, 2') і середньої частини (3) у вигляді півмуфт, які з'єднуються одна з одною з геометричним замиканням за допомогою одного або декількох з'єднань шпунт/паз (4, 5) та які в зібраному стані охоплюють поручень (15) або утриму C2 2 96802 1 3 зультаті такого збільшення можуть виникнути проблеми відносно загальної стійкості, а також у зв'язку з тим, що разом з цим скалярний збільшений дисплейний елемент вже не можна буде закріпити на всіх типах візків для покупок без негативної дії на споживчі властивості візків для покупок. Якщо відомий дисплейний елемент буде збільшений в скалярному відношенні, то у такому разі він виступатиме по обидві сторони трубчастої ручки на значну відстань. При користуванні візком для покупок в звичайній ситуації, коли проводиться захоплення дисплейного елементу при штовханні або волочінні візка для покупок, виникають великі сили, які можуть привести до того, що в найслабкішому з механічної точки зору місці дисплейного елементу, а саме в тому місці, де проходить відкрите з одного боку поглиблення у вигляді каналу, можуть виникнути пошкодження. Різні типи візків для покупок мають різні геометричні пропорції відносно відстані поручня від рухомих частин візка для покупок, зокрема, кришки корзини або сидіння для дитини. У зв'язку з цим вже більше не буде можливості кріпити скалярний збільшений дисплейний елемент на кожен тип візка для покупок так, щоб поручень міг симетрично проходити в поглибленні в області подовжньої осі дисплейного елементу. Завдання даного винаходу полягає в створенні дисплейного елементу, який надає велику площу для реклами, володіє достатньою стійкістю і виконаний таким чином, що можна використовувати подальшу область відповідно біля подовжньої осі для розміщення поручня і, крім того, який можна швидко і просто закріплювати. Міркування, які дозволили знайти рішення згідно винаходу, привели до усвідомлення того, що дисплейний елемент, що має замкнутий коробчатий профіль, який повністю охоплює рукоятку, володіє в зібраному стані відповідною стійкістю і, що дисплейний елемент можна буде легко і просто вмонтовувати в тому випадку, якщо він складається з окремих елементів, які приблизно у вигляді напівмуфт охоплюють поручень, і після цього створюватиметься геометричне замикання. Після з'єднання обох напівмуфт вони утворюють коробчатий профіль, що володіє стійкістю форми, усередині якого проходить поручень. При цьому коробчатий профіль усередині виконаний таким чином, що він щільно охоплює поручень і таким чином створює гарний механічний контакт з поручнем. При виконання дисплейного елементу згідно даному винаходу забезпечується можливість для використання дисплейних елементів з більшою поверхнею на багатьох типах візків для покупок. Нижче суть винаходу детальніше пояснюється з посиланнями на два креслення. На кресленнях показано Фіг.1 окремі частини дисплейного елементу і Фіг.2 готовий дисплейний елемент, закріплений на візку для покупок. На фиг.1 показаний вигляд в перспективі бічної частини 2 і середньої частини 3 дисплейного елемента 1. Бічна частина 2 і середня частина 3, а також позначена тут тільки стрілкою і позицією 2' 96802 4 бічна частина, вставлені одна в одну в ручці візка для покупок і таким чином утворюють стійкий цілісний вузол. Бічні частини 2 і 2’ мають шпунти 4 у вигляді хвоста ластівки, які засуваються у відповідні пази 5 середньої частини. Шпунти 4 і відповідні пази 5 можуть також мати і будь-який інший профіль, який годитиметься для створення стійкого з'єднання між бічними частинами 2 і 2' і середньою частиною 3. Бічні частини 2 і 2' забезпечені, крім того, поглибленням 6, в якому можна розміщувати ручку візка для покупок. Кріплення дисплейного елементу 1 на ручці візка для покупок проводиться таким чином, що спочатку середня частина 3 встановлюється знизу на ручку візка для покупок. На закінчення бічна частина 2 встановлюється зверху на ручку візка для покупок. Після цього ручка візка для покупок вже знаходиться в поглибленні 6. Тепер середню частину 3 і бічну частину 2 сполучають одна з одною за допомогою засування перемичок 4 в пази 5. Отриманий таким чином вузол з бічної частини 2 і середньої частині 3 утримується без додаткових елементів на ручці, а це дозволяє спрощувати подальший монтаж другої бічної частини 2'. Бічна частина 2' насувається з іншого боку на середню частину 3. Таким же чином, як і в бічній частині 2 шпунти заходять в пази, щоб таким чином забезпечити міцне з'єднання. Поглиблення 6 в бічній частині 2 і 2' в показаному прикладі вибрано точно по центру. Ручка візка для покупок проходить, таким чином, в змонтованому дисплейному елементі 1 симетрично в області подовжньої осі через дисплейний елемент 1. Для тих випадків застосування, в яких не хочуть, щоб ручка візка для покупок проходила через дисплейний елемент по центру, передбачають, щоб поглиблення 6 проходило ексцентрично в бічній частині. Для різних типів візків для покупок можна передбачати різні бічні частини, в яких поглиблення 6 проходить відповідним чином з відхиленням від центру. В результаті цього створюється можливість завжди погоджувати при монтажі дисплейний елемент 1 із спеціальним типом візка для покупок. Поручень проходить у такому разі симетрично в області подовжньої осі через дисплейний елемент 1. За рахунок можливості видозміни положення поглиблення в бічній частині 2 і відповідно 2’ дисплейний елемент можна позиціонувати таким чином, що край не зможе стикатися з рухомими функціональними частинами і, що для дитини, яка знаходиться на дитячому сидінні візка для покупки, залишиться достатньо місця. У зсунутому положенні в з'єднанні шпунт/паз утворюється міцний профіль з бічних частин 2 і середньої частини 3. Сили, які діють на краю 9 дисплейного елементу 1, сприймаються коробчатим профілем, і між краєм 9 і стороною 10 коробчатого профілю діє тільки короткий важіль. Для додаткового підвищення міцності в бічній частині 2 і в середній частині 3 передбачено декілька розпірок 11. 5 Коробчатий профіль з'єднується з поручнем за допомогою різьбового з'єднання або затискача. В результаті цього створюється захист від провертання. За наявності ручки овального перетину і відповідного поглиблення 6 овального перетину виникає захист від провертання за рахунок геометричного замикання. Бічна частина 2 має верхню поверхню 7, а середня частина 3 має дві верхні поверхні 8. У зібраному стані поверхні 7 і 8 утворюють поверхню прилягання для друкарського матеріалу. Друкарський матеріал захищається від дій навколишнього середовища за допомогою прозорого покриття, яке тут не показане. У краєвій області середньої частини передбачений паз 12, в який заходить прозоре покриття. Таким же чином можна передбачити, щоб бічна частина 2 мала паз 12а, в який у такому разі заходить покриття. Для кріплення прозорого покриття йому спочатку надають опуклу форму і насаджують на поверхні 8. Тоді як прозоре покриття у зв'язку зі своїми 96802 6 пружними властивостями знову прийме плоску форму, краї прозорого покриття засуваються в пази 12 на краю середньої частини або альтернативно під пази 12а на бічній частині. В результаті цього прозоре покриття надійно з'єднується з дисплейним елементом 1 і одночасно фіксує матеріал з нанесеним друком. Матеріал з друкарським текстом знаходиться тепер під покриттям і захищається від видалення. На фіг. 2 показаний дисплейний елемент 1 в готовому змонтованому стані на ручці 15 візків для покупок 16. Прозоре покриття 13, під яким знаходиться рекламна поверхня 14, встановлено в основному урівень в дисплейному елементі 1 і у зв'язку з тим, що покриття 13 заходить в пази 12 або 12а, покриття 13 добре захищається від навмисного видалення. Промислова придатність Винахід може використовуватися з промислової точки зору в області реклами і інформації на візку для покупки, багажних візках або інших візках для транспортування. 7 96802 8 9 Комп’ютерна верстка І. Скворцова 96802 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
