Дисплейний модуль і способи виготовлення багатомодульного пристрою відображення та дисплейного модуля

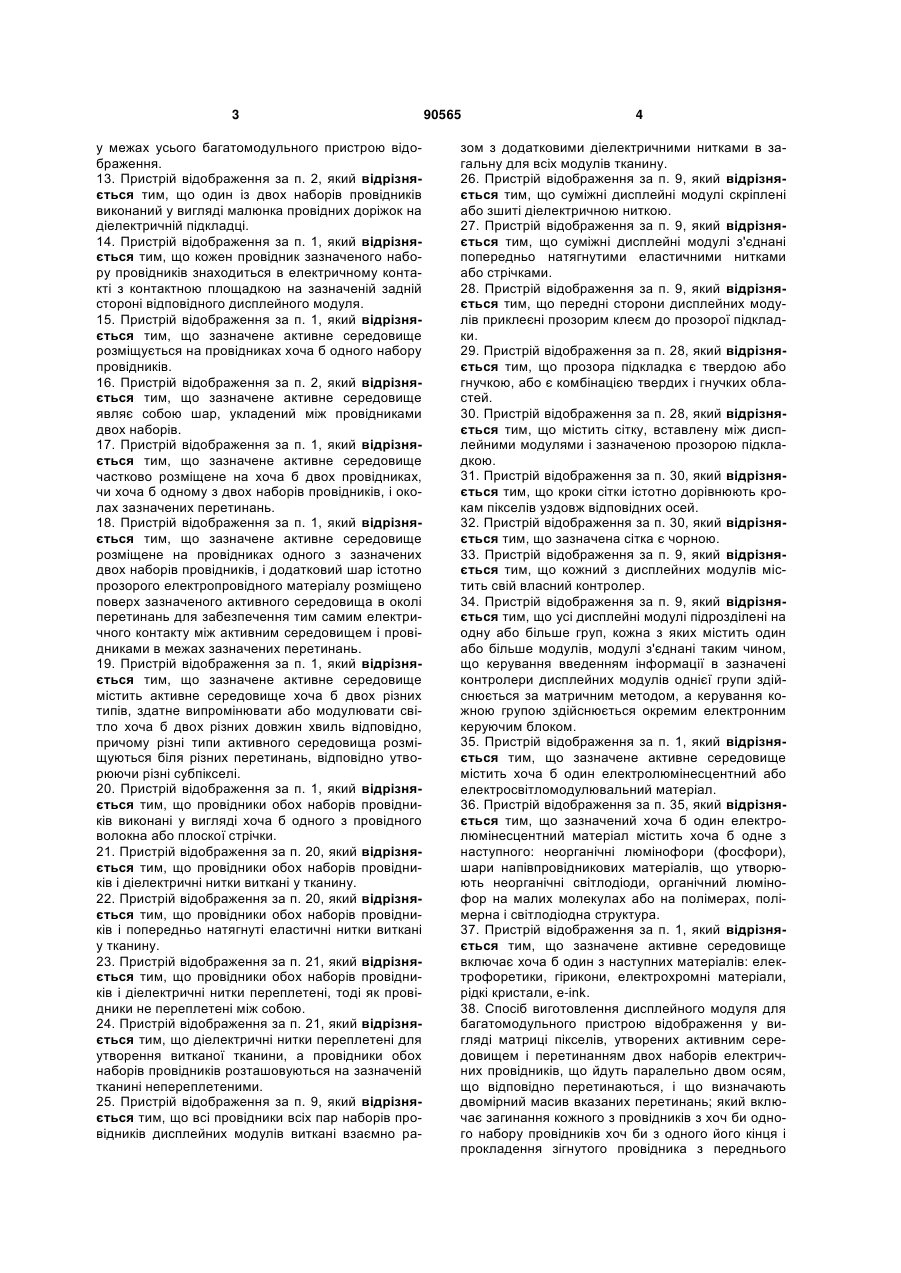

1. Пристрій відображення, що містить хоч би один дисплейний модуль у вигляді матриці пікселів, які утворені активним середовищем і перетинанням двох наборів електричних провідників, що йдуть паралельно двом осям, що перетинаються відповідно, і що визначають двовимірний масив вказаних перетинань; цей дисплейний модуль має передню сторону, якою він буде звернений до глядачів, і протилежну задню сторону, де розташовується електронна схема керування, причому кожен з провідників хоч би одного набору провідників є цілісним провідником, і принаймні один кінець згаданого кожного цілісного провідника зігнутий так, що проходить з переднього боку на протилежну задню сторону дисплейного модуля, і причому відстань між кожним перетинанням кожного крайнього провідника згаданого набору електричних провідників і краєм дисплейного модуля, який лежить біля згаданого крайнього провідника, менше, ніж крок пікселів в згаданому дисплейному модулі. 2. Пристрій відображення за п. 1, який відрізняється тим, що містить підкладку, що визначає зазначені передню і задню сторону і на якій розміщені зазначені провідники. 3. Пристрій відображення за п. 2, який відрізняється тим, що зазначена підкладка є твердим тілом. 2 (19) 1 3 у межах усього багатомодульного пристрою відображення. 13. Пристрій відображення за п. 2, який відрізняється тим, що один із двох наборів провідників виконаний у вигляді малюнка провідних доріжок на діелектричній підкладці. 14. Пристрій відображення за п. 1, який відрізняється тим, що кожен провідник зазначеного набору провідників знаходиться в електричному контакті з контактною площадкою на зазначеній задній стороні відповідного дисплейного модуля. 15. Пристрій відображення за п. 1, який відрізняється тим, що зазначене активне середовище розміщується на провідниках хоча б одного набору провідників. 16. Пристрій відображення за п. 2, який відрізняється тим, що зазначене активне середовище являє собою шар, укладений між провідниками двох наборів. 17. Пристрій відображення за п. 1, який відрізняється тим, що зазначене активне середовище частково розміщене на хоча б двох провідниках, чи хоча б одному з двох наборів провідників, і околах зазначених перетинань. 18. Пристрій відображення за п. 1, який відрізняється тим, що зазначене активне середовище розміщене на провідниках одного з зазначених двох наборів провідників, і додатковий шар істотно прозорого електропровідного матеріалу розміщено поверх зазначеного активного середовища в околі перетинань для забезпечення тим самим електричного контакту між активним середовищем і провідниками в межах зазначених перетинань. 19. Пристрій відображення за п. 1, який відрізняється тим, що зазначене активне середовище містить активне середовище хоча б двох різних типів, здатне випромінювати або модулювати світло хоча б двох різних довжин хвиль відповідно, причому різні типи активного середовища розміщуються біля різних перетинань, відповідно утворюючи різні субпікселі. 20. Пристрій відображення за п. 1, який відрізняється тим, що провідники обох наборів провідників виконані у вигляді хоча б одного з провідного волокна або плоскої стрічки. 21. Пристрій відображення за п. 20, який відрізняється тим, що провідники обох наборів провідників і діелектричні нитки виткані у тканину. 22. Пристрій відображення за п. 20, який відрізняється тим, що провідники обох наборів провідників і попередньо натягнуті еластичні нитки виткані у тканину. 23. Пристрій відображення за п. 21, який відрізняється тим, що провідники обох наборів провідників і діелектричні нитки переплетені, тоді як провідники не переплетені між собою. 24. Пристрій відображення за п. 21, який відрізняється тим, що діелектричні нитки переплетені для утворення витканої тканини, а провідники обох наборів провідників розташовуються на зазначеній тканині непереплетеними. 25. Пристрій відображення за п. 9, який відрізняється тим, що всі провідники всіх пар наборів провідників дисплейних модулів виткані взаємно ра 90565 4 зом з додатковими діелектричними нитками в загальну для всіх модулів тканину. 26. Пристрій відображення за п. 9, який відрізняється тим, що суміжні дисплейні модулі скріплені або зшиті діелектричною ниткою. 27. Пристрій відображення за п. 9, який відрізняється тим, що суміжні дисплейні модулі з'єднані попередньо натягнутими еластичними нитками або стрічками. 28. Пристрій відображення за п. 9, який відрізняється тим, що передні сторони дисплейних модулів приклеєні прозорим клеєм до прозорої підкладки. 29. Пристрій відображення за п. 28, який відрізняється тим, що прозора підкладка є твердою або гнучкою, або є комбінацією твердих і гнучких областей. 30. Пристрій відображення за п. 28, який відрізняється тим, що містить сітку, вставлену між дисплейними модулями і зазначеною прозорою підкладкою. 31. Пристрій відображення за п. 30, який відрізняється тим, що кроки сітки істотно дорівнюють крокам пікселів уздовж відповідних осей. 32. Пристрій відображення за п. 30, який відрізняється тим, що зазначена сітка є чорною. 33. Пристрій відображення за п. 9, який відрізняється тим, що кожний з дисплейних модулів містить свій власний контролер. 34. Пристрій відображення за п. 9, який відрізняється тим, що усі дисплейні модулі підрозділені на одну або більше груп, кожна з яких містить один або більше модулів, модулі з'єднані таким чином, що керування введенням інформації в зазначені контролери дисплейних модулів однієї групи здійснюється за матричним методом, а керування кожною групою здійснюється окремим електронним керуючим блоком. 35. Пристрій відображення за п. 1, який відрізняється тим, що зазначене активне середовище містить хоча б один електролюмінесцентний або електросвітломодулювальний матеріал. 36. Пристрій відображення за п. 35, який відрізняється тим, що зазначений хоча б один електролюмінесцентний матеріал містить хоча б одне з наступного: неорганічні люмінофори (фосфори), шари напівпровідникових матеріалів, що утворюють неорганічні світлодіоди, органічний люмінофор на малих молекулах або на полімерах, полімерна і світлодіодна структура. 37. Пристрій відображення за п. 1, який відрізняється тим, що зазначене активне середовище включає хоча б один з наступних матеріалів: електрофоретики, гірикони, електрохромні матеріали, рідкі кристали, е-іnk. 38. Спосіб виготовлення дисплейного модуля для багатомодульного пристрою відображення у вигляді матриці пікселів, утворених активним середовищем і перетинанням двох наборів електричних провідників, що йдуть паралельно двом осям, що відповідно перетинаються, і що визначають двомірний масив вказаних перетинань; який включає загинання кожного з провідників з хоч би одного набору провідників хоч би з одного його кінця і прокладення зігнутого провідника з переднього 5 90565 6 боку дисплейного модуля, яким він звернений до глядачів, на протилежну задню сторону дисплейного модуля для підключення до електронної схеми керування, де кожен із згаданих зігнутих провідників утворений цілісним провідником. 39. Спосіб за п. 38, який відрізняється тим, що включає встановлення провідників на передній стороні істотно твердої підкладки. 40. Спосіб за п. 38, який відрізняється тим, що включає встановлення провідників на істотно гнучкій підкладці. 41. Спосіб за п. 40, який відрізняється тим, що зазначена істотно гнучка підкладка являє собою ткану структуру, утворену переплетеними діелектричними нитками. 42. Спосіб за п. 38, який відрізняється тим, що включає в себе створення тканої структури дисплейного модуля за допомогою переплетення зазначених провідників двох наборів разом з діелектричними нитками. 43. Спосіб за п. 38, який відрізняється тим, що зазначені провідники обох наборів виконані у вигляді проводів. 44. Спосіб за п. 38, який відрізняється тим, що зазначені провідники обох наборів виконані у вигляді стрічок. 45. Спосіб за п. 38, який відрізняється тим, що провідники одного набору виконані у вигляді стрічок, а провідники іншого набору, розташовані на зазначених провідниках першого набору, виконані у вигляді дротів. 46. Спосіб за п. 38, який відрізняється тим, що провідники першого і другого наборів проходять уздовж двох осей, що перетинаються відповідно, визначаючи перетинання з областями перекриття між провідниками двох наборів, утворюючи тим самим матрицю пікселів, де кожен піксель утворений одним або більше перетинаннями. 47. Спосіб за п. 46, який відрізняється тим, що активне середовище розташовується в околах перетинань. 48. Спосіб за п. 46, який відрізняється тим, що на провідниках хоча б одного набору нанесене зазначене активне середовище. 49. Спосіб виготовлення багатомодульного пристрою відображення, що включає в себе хоча б один дисплейний модуль у формі матриці пікселів, утворених активним середовищем і перетинаннями двох наборів електричних провідників, що йдуть паралельно двом осям, що відповідно перетинаються, і що визначають двомірний масив вказаних перетинань, який включає загинання кожного з провідників з хоч би одного набору провідників хоч би з одного кінця і прокладання зігнутого провідника з переднього боку дисплейного модуля, яким він звернений до глядачів, до протилежної задньої сторони дисплейного модуля для підключення на вказаній задній стороні до електронної схеми керування, причому кожен із зігнутих провідників утворений цілісним провідником. Цей винахід у цілому відноситься до області плоских дисплеїв і стосується складених плоских дисплеїв довільного розміру з високою розрізняльною здатністю. Існують плоскі дисплеї різних типів, включаючи ті, у яких використовується так називана "пасивна матриця", сформована активним середовищем (наприклад, електросвітломодулювальним середовищем на зразок рідких кристалів, або з електролюмінісцентною структурою), укладеним між двома наборами електродів, або "активна матриця", сформована активним середовищем, розташованим між електродами і транзисторною структурою. Відомі плоскі дисплеї можуть мати або великий розмір, або високу розрізняльну здатність відображуваного зображення. Однак важко одержати дисплей, що одночасно має і великий розмір, і високу розрізняльну здатність. На Фіг.1 графічно показано (у логарифмічних координатах) співвідношення між розрізняльною здатністю і розміром дисплея для сучасних дисплеїв різних типів, а саме, плазмового дисплея, дисплея на рідких кристалах, телевізійного дисплея на рідких кристалах, дисплея з електроннопроменевою трубкою і рекламними дисплеями на світлодіодах. Тут, розрізняльна здатність вимірюється в пікселях/дюйм, а розмір дисплея вимірюється в дюймах як квадратний корінь із площі екрана. Кожна крапка представляє ці два параметри, розрізняльну здатність і розмір, для відповідного дисплея. Видно, що жоден з цих дисплеїв не має одночасно як великий розмір, так і високу розрізняльну здатність. Відомі рідкокристалічні, електролюмінісцентні та плазмові дисплеї на твердій або плівковій підкладках практично не можна виготовити дуже великими й одночасно забезпечити досить високу розрізняльну здатність. Одна з причин цього полягає в тому, що довгі вузькі прозорі провідні доріжки на базі ІТО (що звичайно використовуються в таких дисплеях) мають надзвичайно високий електричний опір (R-pl/h, де ρ є питомим опором використовуваної провідної плівки (ІТО), І є довжиною доріжки, a h - її шириною). Рекламні панелі (ВВ) на базі дискретних світловипромінювальних діодів (LED) можуть бути виготовлені як завгодно великого розміру, але не дозволяють досягти високої розрізняльної здатності. Найбільша досяжна розрізняльна здатність дисплеїв цього типу складає 2 пікселя/дюйм. Складені дисплеї складаються з множини дисплейних модулів. Кожний з цих дисплейних модулів може бути створений у вигляді рідкокристалічного, електролюмінісцентного, плазмового або іншого дисплея на базі твердої або гнучкої плівкової підкладки. Як правило, модульний підхід забезпечує досягнення як бажано великого розміру всієї дисплейної конструкції. Однак, внаслідок то 7 го, що прозорі провідні доріжки (електроди) на верхній і нижній підкладках дисплейної матриці повинні бути приєднані до керуючих ланцюгів дисплея, кожна частина складеного дисплея має неактивну зону, як мінімум, на двох суміжних сторонах. Це схематично проілюстровано на Фіг.2А і 2В, на яких показані контактні зони біля двох суміжних сторін дисплея з пасивною матрицею. Фіг.2В являє собою поперечний переріз уздовж лінії А-А. Як видно, пристрій; відображення включає передню (прозору) підкладку 1, що знаходиться на відстані від паралельній їй задньої підкладки 2, гнучкі кабелі 3, що з'єднують провідні доріжки 5, які утворюють дисплейну матрицю, зі схемою керування 4. Контактна площадка 6 провідної доріжки 5 приєднана до контактної площадки 7 гнучкого кабелю 2 за допомогою провідного клею 8 (наприклад, Zпровідника). Отже, будь-який складений дисплей, і особливо той, що складається з більш, ніж чотирьох частин (модулів), буде практично давати дефектне зображення. Завжди буде присутня сітка, що накладається на основне зображення, із кроком і шириною лінії, обумовленими розмірами дисплейного модуля і шириною неактивної зони відповідно. На Фіг.3 доказаний, приклад типового сіткового дефекту складеного дисплея. У результаті, розмір складених дисплеїв без утворення дефектних зображень не може більш ніж удвічі перевищувати розмір звичайних дисплеїв. Існує необхідність у створенні плоских пристроїв відображення великого розміру і з високою розрізняльною здатністю, легких у виготовленні й економічно ефективних. Цей винахід вирішує цю проблему за допомогою введення новітньої структури плоского дисплея, що може використовуватися як базовий блок (модуль) у багатомодульній дисплейній конструкції. Це досягається за допомогою переносу контактної зони (зони, де провідні доріжки матричного дисплейного модуля вступають у контакт із провідними доріжками кабелів, що подають живлення і керуючі сигнали від схем контролера) з передньої сторони дисплейного модуля на його задню сторону. Відповідно до широкого аспекту винаходу, пропонується плоский дисплейний пристрій (далі пристрій відображення), що містить хоча б один дисплейний модуль у формі матриці пікселей, яка утворюється активним середовищем укладеним між двома наборами провідників, цей дисплейний модуль має передню сторону, що представляється для огляду глядачам, і протилежну задню сторону, де розташовуються електронні схеми керування, і містить два набори електричних провідників, розташованих уздовж двох осей, що взаємно перетинаються, відповідно, для визначення двомірної матриці перетинань, що формують зазначені пікселі на передній стороні пристрою відображення, кожний із провідників хоча б одного набору провідників є зігнутим для проходження від передньої сторони до протилежної задньої сторони дисплейного-модуля. У деяких варіантах здійснення винаходу, пристрій відображення включає підкладку, що визна 90565 8 чає передню і задню сторону дисплейного модуля і несе провідники дисплейного модуля. Ця підкладка може, наприклад, бути загальною хоча б для деяких дисплейних модулів, і/або підкладки дисплейних модулів під'єднуються одна до одної. Підкладка може бути твердим тілом. Один із двох наборів провідників може бути створеним у вигляді малюнка з провідних доріжок на діелектричній підкладці. Альтернативно, підкладка може бути гнучкою, наприклад, у вигляді тканої структури, утвореної діелектричними нитками. Провідники обох наборів провідників можуть являти собою попередньо натягнуті еластичні нитки. Провідники обох наборів провідників і діелектричні нитки можуть переплітатися між собою для утворення сплетеної структури на зразок тканини. У деяких інших здійсненнях винаходу, діелектричні нитки переплітаються для утворення сплетеної тканини, а провідники обох наборів провідників розміщаються на зазначеній тканині сплетеним або несплетеним чином. Кожен провідник знаходиться в електричному контакті з контактною площадкою на задній стороні відповідного дисплейного модуля. Провідники дисплейного модуля можуть бути вигнуті навколо бічної поверхні підкладки у випадку використання підкладки. Альтернативно, коли провідники ввіткані в тканину і підкладка не використовується, провідники вигнуті з однієї сторони для проходження уздовж задньої сторони дисплейного модуля. До областей перетинань прикладається активне середовище, утворюючи тим м самим світловипромінювальні або світдомодулювальні пікселі. Це може бути реалізоване за допомогою розташування активного середовища на провідниках хоча б одного набору провідників. У деяких інших здійсненнях, активне середовище частково розташовується на провідниках хоча б одного з двох наборів провідників, і/або в околі перетинань. Крім того, ця конфігурація може бути такою, що активне середовище розташовується на провідниках одного набору, а додатковий шар істотно прозорого електропровідного матеріалу розташовується поверх активного середовища в околі перетинань, забезпечуючи цим електричний контакт між активним середовищем і провідниками усередині перетинань. В інших здійсненнях це може досягатися за допомогою (розташування шару активного середовища між провідниками двох наборів. Активне середовище може бути, як мінімум, трьох різних типів, здатних випромінювати або модулювати світло хоча б трьох довжин хвиль, відповідно. Пристрій відображення може включати масив дисплейних модулів, приєднаних один до одного для утворення багатомодульного пристрою відображення. Провідники дисплейних модулів можуть бути розташовані на загальній підкладці, або підкладки дисплейних модулів можуть бути приєднані одна до одної. У багатомодульному пристрою, такі параметри як відстань між провідниками, товщина провідників, відстань між самим крайнім провідником кожного набору і найближчою до нього і паралельною йому крайкою передньої сторони дисплейного модуля, а також відстань між згаданими 9 дисплейними модулями вибираються так, щоб забезпечити еквідистантність пікселей уздовж кожної зі згаданих двох осей у межах усього багатомодульного пристрою відображення. Провідники всіх пар наборів провідників дисплейних модулів можуть бути ввіткані разом з додатковими діелектричними нитками в загальну для всіх модулів тканину. Альтернативно, суміжні дисплейні модулі можуть бути з'єднані або зшиті діелектричною ниткою, або можуть бути з'єднані попередньо натягнутими еластичними нитками або стрічками. У деяких здійсненнях винаходу, передні сторони дисплейних модулів приклеюються до прозорої підкладки прозорим клеєм. Прозора підкладка може бути твердою або гнучкою, або може мати комбінацію твердих і гнучких областей. Між дисплейними модулями і прозорою підкладкою може бути вставлена сітка (переважно чорна). Крок сітки істотно однакові з кроками пікселей уздовж відповідних осей. Кожний з дисплейних модулів має свою власну схему керування. Дисплейні модулі можуть підрозділятися на групи. У цьому випадку, керування введенням інформації в схеми контролера дисплейних модулів однієї і тієї ж групи здійснюється за матричним методом, а керування кожною групою здійснюється окремим блоком керування. Активне середовище містить хода б один електролюмінісцентний або електросвітломодулювальний матеріал. Електролюмінісцентний матеріал може включати хоча б одне з наступного: неорганічні люмінофори (фосфори), шари напівпровідникових матеріалів,, що утворюють неорганічні світлодіоди, органічний люмінофор на малих молекулах або на полімерах, полімерна світлодіодна структура. У деяких здійсненнях винаходу активне середовище може включати хоча б один з наступних матеріалів: електрофоретики, гірікони, електрохромні матеріали, рідкі кристали, е-інки. Відповідно до іншого широкого аспекту винаходу, пропонується пристрій відображення, що містить одно- або двомірний масив дисплейних модулів, приєднаних один до одного , кожний з дисплейних модулів представлений у вигляді матриці пікселей, що утворюється активним середовищем, укладеним між двома наборами провідників, цей дисплейний модуль має передню сторону, що представляється для огляду глядачам, і протилежну задню сторону, де розташовується електронна схема керування, і містить два набори електричних провідників, що проходять уздовж двох осей, що взаємно перетинаються, відповідно, для утворення двомірного масиву перетинань, що формують зазначені пікселі на передній стороні пристрою відображення, причому кожний із провідників хоча б одного набору провідників є зігнутим для проходження від передньої сторони до протилежної задньої сторони дисплейного модуля. Згідно ще одному аспектові винаходу, пропонується спосіб для використання при виготовленні дисплейного модуля для багатомодульного пристрою відображення у вигляді матриці пікселей, утворених активним середовищем укладеним між двома наборами провідників. Спосіб містить заги 90565 10 нання кожного з провідників хоча б одного набору провідників хоча б з одного його кінця і прокладанні вигнутого провідника від передньої сторони дисплейного модуля, яка спрямована на глядачів, до протилежної задньої сторони дисплейного модуля для підключення до електронної схеми керування, що тим самими дозволяє наявність у пристрої відображення як завгодно великої кількості дисплейних модулів з істотно високою щільністю пікселей у межах усього пристрою відображення. Відповідно до наступного аспекту винаходу, пропонується спосіб виготовлення багатомодульного пристрою відображення у вигляді матриці пікселей, утвореної активним середовищем, укладеним між, двома наборами провідників, для одержання пристрою відображення як завгодно великого розміру і високої щільності пікселей. Спосіб містить у собі загинання кожного з провідників хоча б одного набору провідників хоча б з одного його кінця і прокладанні вигнутого провідника від передньої сторони відповідного дисплейного модуля, що звернена до глядачів, до протилежної задньої сторони згаданого дисплейного модуля для підключення на згаданій задній стороні до електронної схеми керування. Для того щоб зрозуміти винахід і побачити, як він може бути здійснений на практиці, нижче описані переважні здійснення тільки на прикладах, що не обмежують спільності, з посиланням на додані рисунки, на яких: Фіг.1 графічно відображає співвідношення між розрізняльною здатністю і розміром екрана сучасних дисплеїв наступних типів: плазмові дисплеї, рідкокристалічні дисплеї, рідкокристалічні телевізійні дисплеї, дисплеї з електронно-променевими трубками і світлодіодні рекламні панелі; Фіг.2А і 2В схематично ілюструють типову конфігурацію матричного дисплея, демонструючи контактні зони біля двох суміжних сторін матричного дисплея; Фіг.3 наводить приклад зображення на складеному дисплеї, демонструючи типовий сітковий дефект звичайних дисплеїв; Фіг.4А і 4В схематично ілюструють складений пристрій відображення відповідно до прикладу цього винаходу; Фіг.4С-4Е ілюструють приклад .пристрою дисплейного модуля відповідно до винаходу, у якому використовується приєднання провідників до схеми керування з використанням провідного малюнка; Фіг.4F-4H показують ще один приклад пристрою дисплейного модуля, у якому використовується приєднання провідників до схеми керування з використанням провідного малюнка і наскрізних отворів у підкладці; Фіг.5А і 5В демонструють два приклади задньої сторони дисплейного модуля за цим винаходом; Фіг.6 більш конкретно демонструє перетинання, утворене в області перекривання провідників X- і Y-наборів у пристрої відображення за цим винаходом; 11 Фіг.7А до 7С наводять приклад, конфігурації кольорового дисплейного модуля за цим винаходом; Фіг.7D до 7F наводять приклад конфігурації дисплейного модуля, у якому провідники обох наборів являють собою стрічечки, розташовані так, щоб утворювати масив OLED; Фіг.8А і 8В наводять приклад і дисплейних структур тканого типу за цим винаходом, де провідники обох наборів переплетені (взаємно з'єднані); Рис. 9 демонструє інший приклад тканої структури дисплейного модуля за цим винаходом, у якому провідники двох наборів взаємно не переплетені; Фіг.10 наводить приклад способу за цим винаходом для зборки множини дисплейних модулів за Фіг.9 у складений дисплей за допомогою уплітання всіх провідників усіх пар наборів провідників дисплейних модулів у тканину з додатковими діелектричними нитками; Фіг.11 ілюструє багатомодульний пристрій відображення за цим винаходом, де дисплейні модулі приклеєні до прозорої підкладки; Фіг.12 ілюструє ще один приклад багатомодульного пристрою відображення за цим винаходом, у якому використовується сітка між прозорою підкладкою і дисплейними модулями, що переносяться зазначеною підкладкою; і Фіг.13 наводить приклад матричної схеми керування дисплеєм. На Фіг.4А і 4В схематично зображений складений пристрій відображення 100 відповідно до прикладу за цим винаходом. Як показано на Фіг.4А, пристрій відображення формується багатьма складовими елементами (піддисплеями) чотирма такими піддисплеями 101А-101D у цьому прикладі. Взагалі, піддисплей за цим винаходом виконаний у вигляді пасивно-матричного дисплея, що містить два набори електричних провідників (названих X- і Y-набори) які проходять уздовж двох осей, що перетинаються, відповідно, і активне середовище. Активне середовище і провідники скомпоновані таким чином, що разом вони утворюють тіло піддисплея. X- і Y-набори провідників визначають двомірний масив перетинань. Наприклад, таке тіло піддисплея може розташовуватися на підкладці, твердої або гнучкої. У цьому прикладі, пристрій 100 містить підкладку 104, що несе провідники 105 з Y-набору провідників, провідники 102 з Х-набору провідників, і електролюмінісцентне або електросвітломодулювальне середовище 103. Крім того, у цьому прикладі, в околі перетинань; нанесене активне середовище 103. Матеріал активного середовища 103, прикладений у місцях перетинань, формує світловипромінювальні або світломодулювальні пікселі. У цьому прикладі, компонування провідників є таким, що кожне перетинання являє собою піксель піддисплея. Як буде показано на прикладі нижче з посиланням на Фіг.7А-7С, це компонування може бути таким, що піксель визначається декількома перетинаннями, утвореними в результаті перекриття декількох провідників одного набору з одним або більше провідниками іншого набору. 90565 12 Слід зазначити, хоча не показано конкретно, що конфігурація піддисплея може бути такою, що активне середовище являє собою шар укладений між нижнім набором провідників (наприклад, Хнабором), розташованим зверху підкладки, і верхнім набором провідників. Такі параметри, як товщина провідників, відстань між пікселями, відстань між самим крайнім провідником кожного набору і крайкою тіла піддисплея (наприклад, підкладкою) яка примикає до нього і паралельна йому, і відстань між суміжними піддисплеями вибираються так, щоб пікселі розташовувалися істотно рівномірно по всьому складеному дисплею, а саме так, що піксели всього складеного дисплея розташовуються на однаковій відстані один від одного, утворюючи структуру (двомірний масив) пікселей, розташованих еквідистантно в кожному напрямку. Як показано на Фіг.4В, що являє собою, поперечний переріз Фіг.4А уздовж лінії В-В, кожен провідник проходить від передньої поверхні 106А підкладки 104 (якою пристрій відображення звернений до глядача) до задньої сторони 106В тіла відповідного піддисплея. Іншими словами, кожен провідник має свою хоча б одну кінцеву частину (кінцеві частини 102' провідників 102 показані на малюнку), що загнута на краю тіла піддисплея (підкладка 104 у цьому прикладі) до його задньої сторони. Один із двох наборів провідників може бути виконаний у вигляді малюнка провідних доріжок на діелектричній підкладці 104. Кожен провідник набору знаходиться в електричному контакті з контактною площадкою на задній стороні підкладки за допомогою провідного малюнка структури на бічній грані підкладки, або через відповідним чином зроблені отвори в підкладці. На Фіг.4С-4Е представлений приклад дисплейного модуля, у якому активне середовище 103 являє собою шар, укладений між першим і другим наборами провідників 105 і 102, розташованими на підкладці 104. Провідники першого набору 105 являють собою, металеві, проводи, що мають загнуті частини (не показані) які проходять навколо бічної сторони твердої підкладки 104. Провідники другого набору виконані у вигляді малюнка провідних доріжок 102 на діелектричній підкладці 104. Кожен провідник другого набору 102 знаходиться в електричному контакті з одною провідною доріжкою з провідного малюнка 123' на бічній грані підкладки і послідовно з одною провідною доріжкою з провідного малюнка 123" на задній стороні підкладки 104. Контролер 120 розташовується на задній стороні підкладки 104. Фіг.4F-4H наводять приклад аналогічного до деякої міри дисплейного модуля, у якому активне середовище 103 являє собою шар, укладений між першим і другим наборами провідників 105 і 102, розташованими на підкладці 104, де перший набір провідників 105 являє собою металеві проводи загнуті навколо бічної сторони твердої діелектричної підкладки 104, а другий набір являє собою малюнок провідних доріжок 102 на підкладці 104. У цьому прикладі, кожен провідник другого набору 102 знаходиться в електричному контакті з провідним матеріалом, що цілком або частково заповнює 13 отвір 127, і що знаходиться в електричному контакті з одною провідною доріжкою з провідного малюнка 123'' на задній стороні підкладки 104. Контролер 120 розташовується на задній стороні підкладки 104. Як зазначено вище, активне середовище може включати електролюмінісцентний або електрасвітломодулювальний матеріал. Зокрема, пристрій використовується разом з електролюмінісцентними матеріалами і тому далі він описується в цьому варіанті. Але слід розуміти, що цей винахід не обмежується цим прикладом. Слід також зазначити, хоча це і не показано явно, що дисплейні модулі можуть бути обладнані з'єднувачами для механічного з'єднання суміжних дисплейних модулів один з одним. Ці з'єднувачі можуть бути, наприклад, у виді текстильних застібок, або можуть бути липкими стрічками. У деяких здійсненнях винаходу, електролюмінісцентний матеріал наноситься на провідники хоча б одного набору провідників 102 і 105. Наприклад, провідники одного набору виконані у формі електропровідного осердя (наприклад, із круглим поперечним перерізом), покритого електролюмінісцентним матеріалом, у той час як провідники іншого набору являють собою звичайні електропровідні проводи або стрічечки. Крім того, може використовуватися додатковий шар прозорого провідного матеріалу розташований поверх електролюмінісцентного матеріалу або уздовж провідника (у вигляді, провідного осердя, покритого електролюмінісцентним матеріалом), або в околі перетинання для забезпечення електричного контакту або для зміни конфігурації електричного поля між електродами (провідниками) і електролюмінісцентним матеріалом. Провідники обох наборів провідників 102 і 105 можуть бути у формі провідних волокон або плоских ниток. На Фіг.5А і 5В представлені приклади задньої сторони 106В дисплейного модуля. У прикладі Фіг.5А, кінцеві частини 102' і 105' провідників обох наборів 102 і 105 вигнуті до задньої частини дисплейного модуля, і приєднані там до схеми контролера 120 дисплейного модуля. У цьому прикладі це з'єднання здійснюється через додаткові провідники 121, що представляють собою окремі проводи, але слід розуміти, що провідники 121 можуть бути утворені частиною провідного малюнка або кінцевими частинами провідників Х- або Y-набору. У прикладі Фіг.5В з'єднання між загнутими кінцевими частинами провідників і схемою контролера дисплейного модуля 120 здійснюється з використанням додаткових діелектричних прокладок 122 між провідниками 121', з'єднаними з кінцевими частинами 102' і провідниками 121", з'єднаними з кінцевими частинами 105'. Тут провідники 121' являють собою малюнок з окремих провідників, у той час як провідники 121" є або проводами, або кінцевими частинами провідників Y-набору. Фіг.6 представляє приклад перетинання, сформованого областю перекриття між провідниками СX і СY наборів X і Y. Провідник (або провідне волокно) CY містить міцне осердя 107, що може бути металевим (наприклад, мідним, нікелевим) або діелектричним (наприклад, поліефірним, поліамід 90565 14 ним), електропровідний шар 108, діючий як катод (наприклад, мідний, нікелевий, срібний, золотий, котрий може бути покритий або легований, наприклад, Са, Ва, Mg), шар матеріалу активного середовища 109, і провідний прозорий, шар 110 у якості аноду. Наприклад, усі ці шари можуть утворювати світловипромінювальний діод (LED), і, таким чином, при прикладанні відповідної напруги до провідника СX і провідного шару 108, шар активного середовища 109 випромінює світло у всіх напрямках навколо провідного волокна СY. Останнє може мати підходящу геометрію поперечного перерізу, зокрема, воно може бути прямокутним (провідник у вигляді стрічечки) або круглим (провідник у вигляді проводу). В іншому прикладі; структура шарів такого провідника СY може бути наступною: осердя 107 виготовлене з металу (наприклад, міді, нікелю) з діаметром близько 20мкм, покрите тонким електроізолюючим шаром 108 товщиною близько 1мкм, на який нанесена тонка плівка (товщиною менш 1мкм) матеріалу активного середовища 109 (наприклад, ZnS, легований відповідним чином для забезпечення бажаного кольору електролюмінісценції) і зверху прозорий провідний шар 110. На Фіг.7А-7С показаний інший приклад конфігурації дисплейного модуля за цим винаходом. Фіг.7А показує вид спереду дисплейного модуля. Фіг.7В показує поперечний переріз зображення на Фіг.7А по лінії С-С, і Фіг.7С показує поперечний переріз провідника 105 Y-набору, використовуваного в дисплейному модулі. Провідник 102 Хнабору виконаний у вигляді стрічечки. Як показано на Фіг.7С, кожне провідне волокно Y-набору 105 містить провідне осердя (наприклад, з міді, нікелю або металізованого пластику) 107 діаметром близько 10-20мкм, покрите шаром електролюмінісцентного матеріалу 103 товщиною менше 1мкм. У цьому прикладі, як показано на Фіг.7А, провідники Y-набору утворені трьома групами з двох провідних волокон 105R, 105G і 105В, сформованих трьома типами електролюмінісцентних матеріалів, що випромінюють світло різної довжини хвилі у, відповідно, червоному, зеленому і синьому спектральних діапазонах. Як показано на Фіг.7А і 7В, прозорий провідник 130 (провідний полімер) використовується поверх провідників 105R, 105G і 105В для забезпечення електричного контакту між поверхнею шару електролюмінісцентного матеріалу 103 і набором провідників 102, що знаходяться на діелектричній підкладці 104. Отриманий у такий спосіб кольоровий піксель 132 показаний на Фіг.7А. Слід розуміти, що хоча в цьому прикладі і Фіг.7А субпіксель кожного кольору утворений двома суміжними провідниками, що несуть електролюмінісцентний матеріал того ж самого кольору, кількість а також розмір провідників для різних кольорів можуть бути різними. Наприклад, провідники 105 можуть бути сконфігуровані, як описано вище, а саме, містити металеве осердя (наприклад, з міді, нікелю) з діаметром близько 20мкм, покрите тонким електроізолюючим шаром товщиною близько 1мкм, на який нанесена тонка плівка (товщиною менше 1мкм) матеріалу активного середовища 15 (наприклад, ZnS, легований відповідним чином для забезпечення бажаного кольору електролюмінісценції), і зверху прозорий провідний шар. Електропровідні доріжки 102 можуть бути шириною близько 220мкм, товщиною близько 5-10мкм, і можуть бути скомпоновані з зазором між ними близько 80мкм. У цьому прикладі, для одержання дисплейного модуля для складеного пристрою відображення з кроком 300мкм/піксель, достатньо використовувати відстань між суміжними провідниками 105 близько 20мкм, і зазор між провідниками 105 різних пікселей близько 80мкм. Очевидно, що при таких параметрах дисплейні модулі можуть бути скомпоновані таким чином, що відстань між суміжними пікселями у всьому пристрої відображення буде складати 80мкм із кроком 300мкм/піксель. Як зазначено вище, дисплейний модуль (піддисплей) за цим винаходом, у кожному зі своїх втілень, як приведено на показаних тут прикладах, конфігурується з попередньо заданими значеннями таких параметрів як товщина провідників у кожному наборі, відстань між пікселями, і відстань від самого крайнього стовпця або рядка пікселей до крайки тіла піддисплея, яка примикає до нього і паралельна йому. З розгляду приклада на Фіг.7А, товщини t1 і t2 провідників у кожному наборі, відстані р1 і р2 між пікселями в обох напрямках, і відстані h1 і h2 від самого крайнього стовпчика або ряду пікселей до крайки підкладки 104, що примикає до нього і паралельна йому, вибираються так, щоб забезпечити еквідистантність пікселей усіх піддисплеїв уздовж відповідної осі. Переважно, відстані h1 і h2 від самого крайнього рядка або стовпця пікселей піддисплея до найближчої паралельної йому крайки згаданого тіла піддисплея задовольняють наступним умовам: h1
