Курильний виріб та спосіб виготовлення фільтра для нього

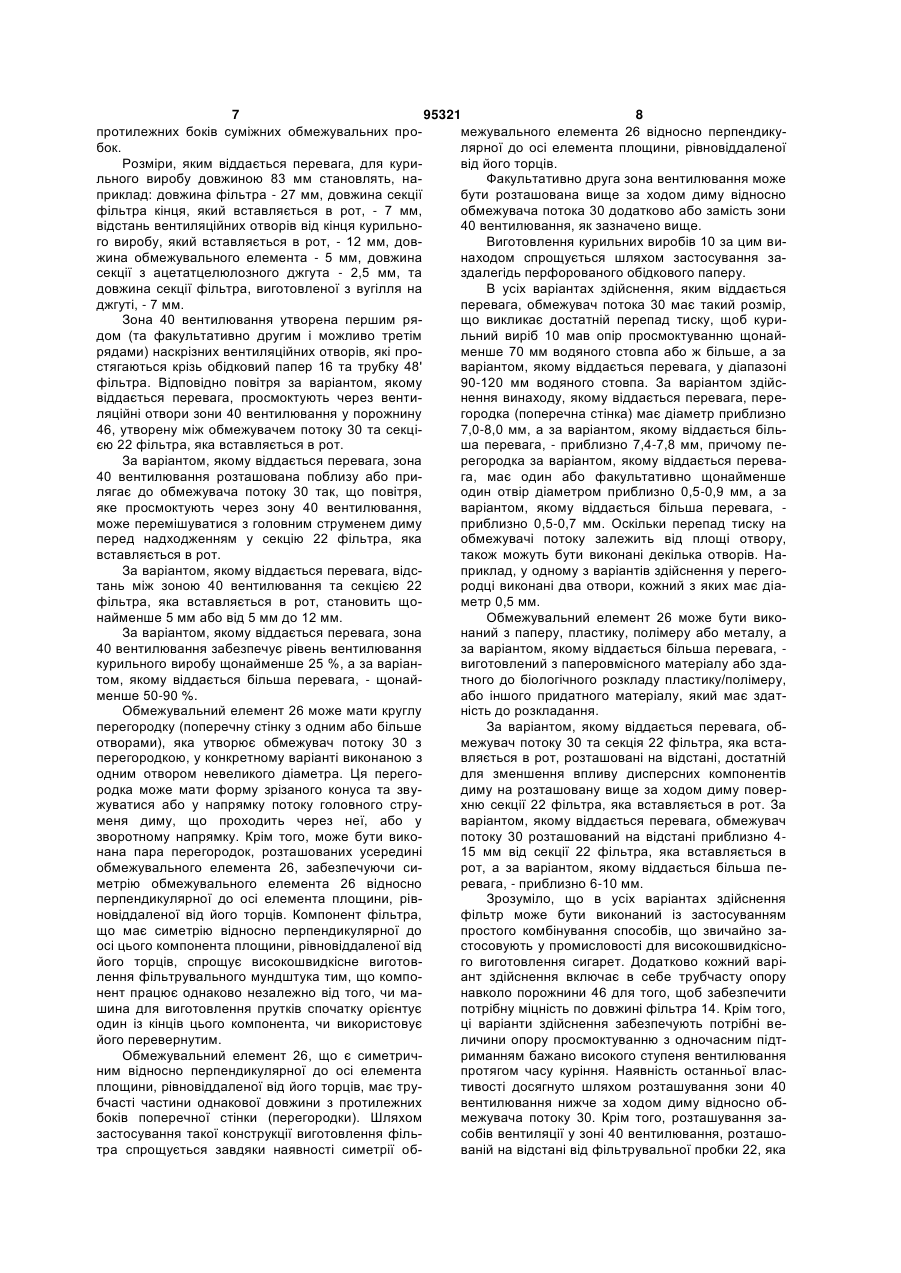

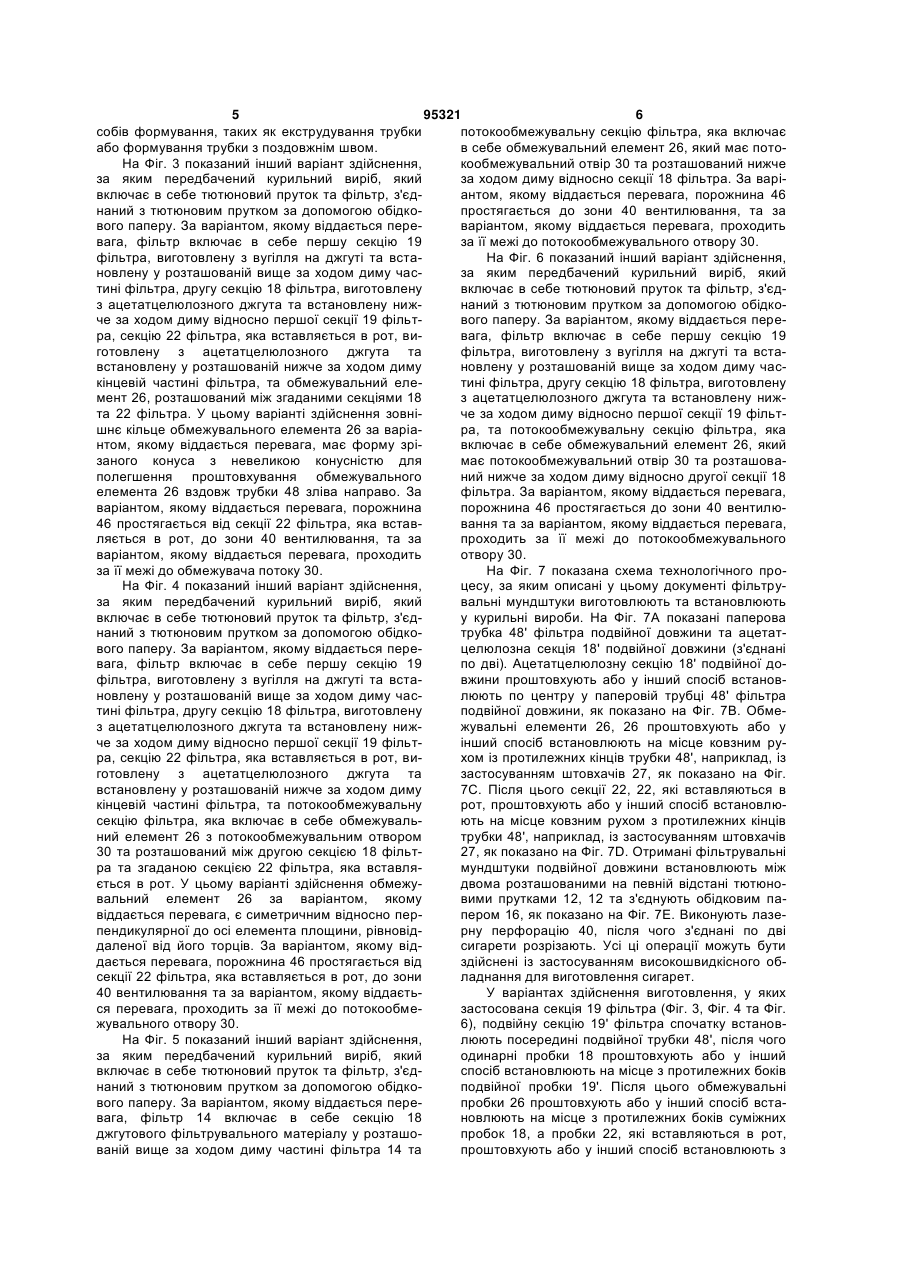

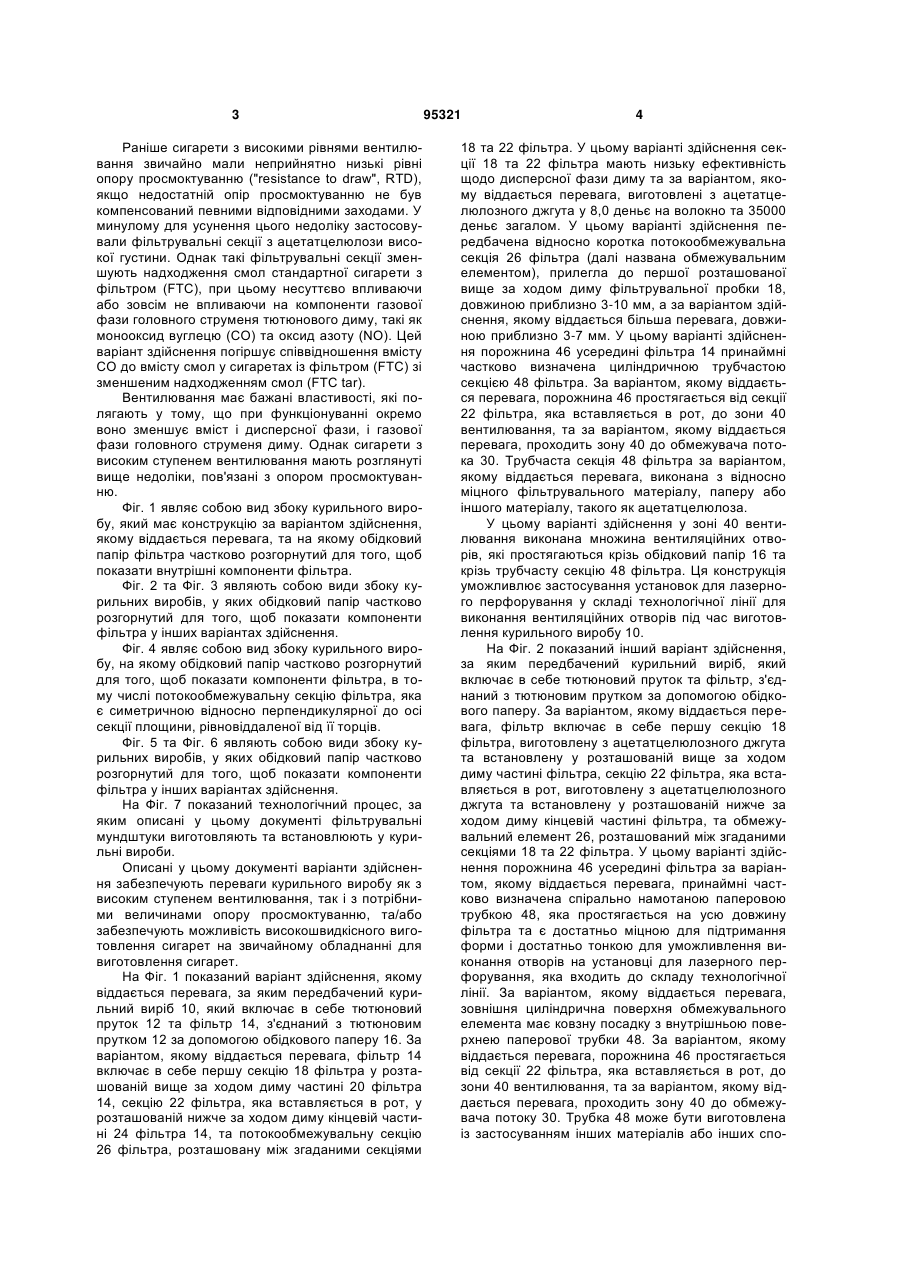

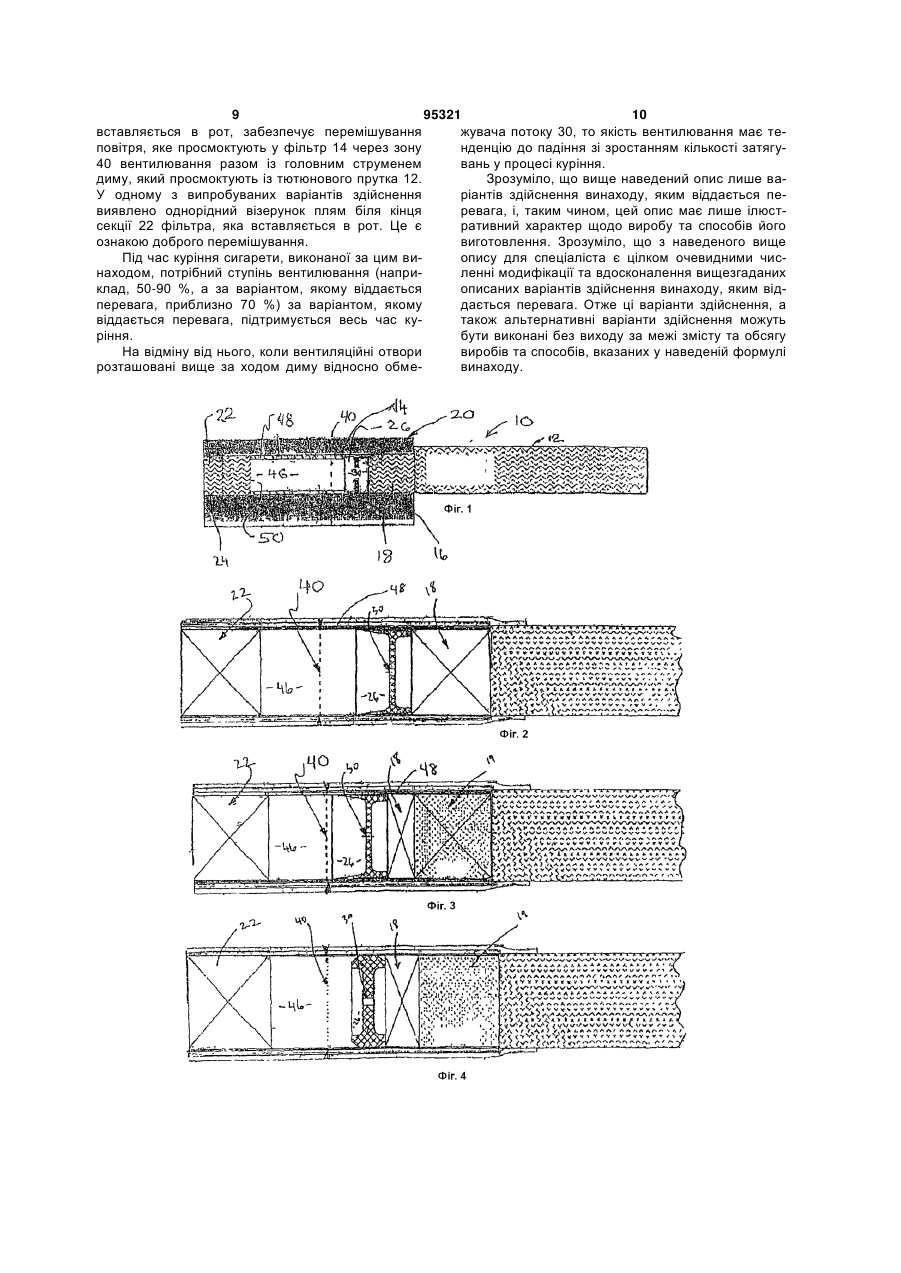

1. Курильний виріб (10), який включає в себе тютюновий пруток (12) та фільтр (14), який у свою чергу включає в себе: циліндричну трубку (48)(48'), прикріплену до згаданого тютюнового прутка (12) за допомогою обідкового паперу (12); першу секцію (18)(18')(19)(19') фільтра, яка розташована у межах згаданої циліндричної трубки (48)(48') нижче за ходом диму відносно згаданого тютюнового прутка (12) та прилягає до нього; потокообмежувальну секцію (26) фільтра, яка розташована нижче за ходом диму відносно згаданої першої секції (18)(19) фільтра та прилягає до неї; порожнину (46), яка розташована нижче за ходом диму відносно згаданої потокообмежувальної секції (26) фільтра та прилягає до неї; та зону (40) вентилювання, яка розташована у межах згаданої порожнини (46) та має наскрізні перфораційні отвори, які проходять крізь згаданий обідковий папір (16) та згадану циліндричну трубку (48)(48'), причому згадана зона (40) вентилювання розташована нижче за ходом диму відносно згаданої потокообмежувальної секції (26) фільтра. 2. Курильний виріб за п. 1, який відрізняється тим, що фільтр (14) додатково включає в себе секцію (22) фільтра, яка вставляється в рот, розташовану у нижній за ходом диму кінцевій частині (24) фільтра. 2 (19) 1 3 Раніше сигарети з високими рівнями вентилювання звичайно мали неприйнятно низькі рівні опору просмоктуванню ("resistance to draw", RTD), якщо недостатній опір просмоктуванню не був компенсований певними відповідними заходами. У минулому для усунення цього недоліку застосовували фільтрувальні секції з ацетатцелюлози високої густини. Однак такі фільтрувальні секції зменшують надходження смол стандартної сигарети з фільтром (FTC), при цьому несуттєво впливаючи або зовсім не впливаючи на компоненти газової фази головного струменя тютюнового диму, такі як монооксид вуглецю (СО) та оксид азоту (NO). Цей варіант здійснення погіршує співвідношення вмісту СО до вмісту смол у сигаретах із фільтром (FTC) зі зменшеним надходженням смол (FTC tar). Вентилювання має бажані властивості, які полягають у тому, що при функціонуванні окремо воно зменшує вміст і дисперсної фази, і газової фази головного струменя диму. Однак сигарети з високим ступенем вентилювання мають розглянуті вище недоліки, пов'язані з опором просмоктуванню. Фіг. 1 являє собою вид збоку курильного виробу, який має конструкцію за варіантом здійснення, якому віддається перевага, та на якому обідковий папір фільтра частково розгорнутий для того, щоб показати внутрішні компоненти фільтра. Фіг. 2 та Фіг. 3 являють собою види збоку курильних виробів, у яких обідковий папір частково розгорнутий для того, щоб показати компоненти фільтра у інших варіантах здійснення. Фіг. 4 являє собою вид збоку курильного виробу, на якому обідковий папір частково розгорнутий для того, щоб показати компоненти фільтра, в тому числі потокообмежувальну секцію фільтра, яка є симетричною відносно перпендикулярної до осі секції площини, рівновіддаленої від її торців. Фіг. 5 та Фіг. 6 являють собою види збоку курильних виробів, у яких обідковий папір частково розгорнутий для того, щоб показати компоненти фільтра у інших варіантах здійснення. На Фіг. 7 показаний технологічний процес, за яким описані у цьому документі фільтрувальні мундштуки виготовляють та встановлюють у курильні вироби. Описані у цьому документі варіанти здійснення забезпечують переваги курильного виробу як з високим ступенем вентилювання, так і з потрібними величинами опору просмоктуванню, та/або забезпечують можливість високошвидкісного виготовлення сигарет на звичайному обладнанні для виготовлення сигарет. На Фіг. 1 показаний варіант здійснення, якому віддається перевага, за яким передбачений курильний виріб 10, який включає в себе тютюновий пруток 12 та фільтр 14, з'єднаний з тютюновим прутком 12 за допомогою обідкового паперу 16. За варіантом, якому віддається перевага, фільтр 14 включає в себе першу секцію 18 фільтра у розташованій вище за ходом диму частині 20 фільтра 14, секцію 22 фільтра, яка вставляється в рот, у розташованій нижче за ходом диму кінцевій частині 24 фільтра 14, та потокообмежувальну секцію 26 фільтра, розташовану між згаданими секціями 95321 4 18 та 22 фільтра. У цьому варіанті здійснення секції 18 та 22 фільтра мають низьку ефективність щодо дисперсної фази диму та за варіантом, якому віддається перевага, виготовлені з ацетатцелюлозного джгута у 8,0 деньє на волокно та 35000 деньє загалом. У цьому варіанті здійснення передбачена відносно коротка потокообмежувальна секція 26 фільтра (далі названа обмежувальним елементом), прилегла до першої розташованої вище за ходом диму фільтрувальної пробки 18, довжиною приблизно 3-10 мм, а за варіантом здійснення, якому віддається більша перевага, довжиною приблизно 3-7 мм. У цьому варіанті здійснення порожнина 46 усередині фільтра 14 принаймні частково визначена циліндричною трубчастою секцією 48 фільтра. За варіантом, якому віддається перевага, порожнина 46 простягається від секції 22 фільтра, яка вставляється в рот, до зони 40 вентилювання, та за варіантом, якому віддається перевага, проходить зону 40 до обмежувача потока 30. Трубчаста секція 48 фільтра за варіантом, якому віддається перевага, виконана з відносно міцного фільтрувального матеріалу, паперу або іншого матеріалу, такого як ацетатцелюлоза. У цьому варіанті здійснення у зоні 40 вентилювання виконана множина вентиляційних отворів, які простягаються крізь обідковий папір 16 та крізь трубчасту секцію 48 фільтра. Ця конструкція уможливлює застосування установок для лазерного перфорування у складі технологічної лінії для виконання вентиляційних отворів під час виготовлення курильного виробу 10. На Фіг. 2 показаний інший варіант здійснення, за яким передбачений курильний виріб, який включає в себе тютюновий пруток та фільтр, з'єднаний з тютюновим прутком за допомогою обідкового паперу. За варіантом, якому віддається перевага, фільтр включає в себе першу секцію 18 фільтра, виготовлену з ацетатцелюлозного джгута та встановлену у розташованій вище за ходом диму частині фільтра, секцію 22 фільтра, яка вставляється в рот, виготовлену з ацетатцелюлозного джгута та встановлену у розташованій нижче за ходом диму кінцевій частині фільтра, та обмежувальний елемент 26, розташований між згаданими секціями 18 та 22 фільтра. У цьому варіанті здійснення порожнина 46 усередині фільтра за варіантом, якому віддається перевага, принаймні частково визначена спірально намотаною паперовою трубкою 48, яка простягається на усю довжину фільтра та є достатньо міцною для підтримання форми і достатньо тонкою для уможливлення виконання отворів на установці для лазерного перфорування, яка входить до складу технологічної лінії. За варіантом, якому віддається перевага, зовнішня циліндрична поверхня обмежувального елемента має ковзну посадку з внутрішньою поверхнею паперової трубки 48. За варіантом, якому віддається перевага, порожнина 46 простягається від секції 22 фільтра, яка вставляється в рот, до зони 40 вентилювання, та за варіантом, якому віддається перевага, проходить зону 40 до обмежувача потоку 30. Трубка 48 може бути виготовлена із застосуванням інших матеріалів або інших спо 5 95321 6 собів формування, таких як екструдування трубки потокообмежувальну секцію фільтра, яка включає або формування трубки з поздовжнім швом. в себе обмежувальний елемент 26, який має потоНа Фіг. 3 показаний інший варіант здійснення, кообмежувальний отвір 30 та розташований нижче за яким передбачений курильний виріб, який за ходом диму відносно секції 18 фільтра. За варівключає в себе тютюновий пруток та фільтр, з'єдантом, якому віддається перевага, порожнина 46 наний з тютюновим прутком за допомогою обідкопростягається до зони 40 вентилювання, та за вого паперу. За варіантом, якому віддається переваріантом, якому віддається перевага, проходить вага, фільтр включає в себе першу секцію 19 за її межі до потокообмежувального отвору 30. фільтра, виготовлену з вугілля на джгуті та встаНа Фіг. 6 показаний інший варіант здійснення, новлену у розташованій вище за ходом диму часза яким передбачений курильний виріб, який тині фільтра, другу секцію 18 фільтра, виготовлену включає в себе тютюновий пруток та фільтр, з'єдз ацетатцелюлозного джгута та встановлену нижнаний з тютюновим прутком за допомогою обідкоче за ходом диму відносно першої секції 19 фільтвого паперу. За варіантом, якому віддається перера, секцію 22 фільтра, яка вставляється в рот, вивага, фільтр включає в себе першу секцію 19 готовлену з ацетатцелюлозного джгута та фільтра, виготовлену з вугілля на джгуті та вставстановлену у розташованій нижче за ходом диму новлену у розташованій вище за ходом диму часкінцевій частині фільтра, та обмежувальний елетині фільтра, другу секцію 18 фільтра, виготовлену мент 26, розташований між згаданими секціями 18 з ацетатцелюлозного джгута та встановлену нижта 22 фільтра. У цьому варіанті здійснення зовніче за ходом диму відносно першої секції 19 фільтшнє кільце обмежувального елемента 26 за варіара, та потокообмежувальну секцію фільтра, яка нтом, якому віддається перевага, має форму зрівключає в себе обмежувальний елемент 26, який заного конуса з невеликою конусністю для має потокообмежувальний отвір 30 та розташоваполегшення проштовхування обмежувального ний нижче за ходом диму відносно другої секції 18 елемента 26 вздовж трубки 48 зліва направо. За фільтра. За варіантом, якому віддається перевага, варіантом, якому віддається перевага, порожнина порожнина 46 простягається до зони 40 вентилю46 простягається від секції 22 фільтра, яка вставвання та за варіантом, якому віддається перевага, ляється в рот, до зони 40 вентилювання, та за проходить за її межі до потокообмежувального варіантом, якому віддається перевага, проходить отвору 30. за її межі до обмежувача потоку 30. На Фіг. 7 показана схема технологічного проНа Фіг. 4 показаний інший варіант здійснення, цесу, за яким описані у цьому документі фільтруза яким передбачений курильний виріб, який вальні мундштуки виготовлюють та встановлюють включає в себе тютюновий пруток та фільтр, з'єду курильні вироби. На Фіг. 7А показані паперова наний з тютюновим прутком за допомогою обідкотрубка 48' фільтра подвійної довжини та ацетатвого паперу. За варіантом, якому віддається перецелюлозна секція 18' подвійної довжини (з'єднані вага, фільтр включає в себе першу секцію 19 по дві). Ацетатцелюлозну секцію 18' подвійної дофільтра, виготовлену з вугілля на джгуті та вставжини проштовхують або у інший спосіб встановновлену у розташованій вище за ходом диму часлюють по центру у паперовій трубці 48' фільтра тині фільтра, другу секцію 18 фільтра, виготовлену подвійної довжини, як показано на Фіг. 7В. Обмез ацетатцелюлозного джгута та встановлену нижжувальні елементи 26, 26 проштовхують або у че за ходом диму відносно першої секції 19 фільтінший спосіб встановлюють на місце ковзним рура, секцію 22 фільтра, яка вставляється в рот, вихом із протилежних кінців трубки 48', наприклад, із готовлену з ацетатцелюлозного джгута та застосуванням штовхачів 27, як показано на Фіг. встановлену у розташованій нижче за ходом диму 7С. Після цього секції 22, 22, які вставляються в кінцевій частині фільтра, та потокообмежувальну рот, проштовхують або у інший спосіб встановлюсекцію фільтра, яка включає в себе обмежувальють на місце ковзним рухом з протилежних кінців ний елемент 26 з потокообмежувальним отвором трубки 48', наприклад, із застосуванням штовхачів 30 та розташований між другою секцією 18 фільт27, як показано на Фіг. 7D. Отримані фільтрувальні ра та згаданою секцією 22 фільтра, яка вставлямундштуки подвійної довжини встановлюють між ється в рот. У цьому варіанті здійснення обмежудвома розташованими на певній відстані тютюновальний елемент 26 за варіантом, якому вими прутками 12, 12 та з'єднують обідковим павіддається перевага, є симетричним відносно перпером 16, як показано на Фіг. 7Е. Виконують лазепендикулярної до осі елемента площини, рівновідрну перфорацію 40, після чого з'єднані по дві даленої від його торців. За варіантом, якому відсигарети розрізають. Усі ці операції можуть бути дається перевага, порожнина 46 простягається від здійснені із застосуванням високошвидкісного обсекції 22 фільтра, яка вставляється в рот, до зони ладнання для виготовлення сигарет. 40 вентилювання та за варіантом, якому віддаєтьУ варіантах здійснення виготовлення, у яких ся перевага, проходить за її межі до потокообмезастосована секція 19 фільтра (Фіг. 3, Фіг. 4 та Фіг. жувального отвору 30. 6), подвійну секцію 19' фільтра спочатку встановНа Фіг. 5 показаний інший варіант здійснення, люють посередині подвійної трубки 48', після чого за яким передбачений курильний виріб, який одинарні пробки 18 проштовхують або у інший включає в себе тютюновий пруток та фільтр, з'єдспосіб встановлюють на місце з протилежних боків наний з тютюновим прутком за допомогою обідкоподвійної пробки 19'. Після цього обмежувальні вого паперу. За варіантом, якому віддається перепробки 26 проштовхують або у інший спосіб вставага, фільтр 14 включає в себе секцію 18 новлюють на місце з протилежних боків суміжних джгутового фільтрувального матеріалу у розташопробок 18, а пробки 22, які вставляються в рот, ваній вище за ходом диму частині фільтра 14 та проштовхують або у інший спосіб встановлюють з 7 95321 8 протилежних боків суміжних обмежувальних промежувального елемента 26 відносно перпендикубок. лярної до осі елемента площини, рівновіддаленої Розміри, яким віддається перевага, для куривід його торців. льного виробу довжиною 83 мм становлять, наФакультативно друга зона вентилювання може приклад: довжина фільтра - 27 мм, довжина секції бути розташована вище за ходом диму відносно фільтра кінця, який вставляється в рот, - 7 мм, обмежувача потока 30 додатково або замість зони відстань вентиляційних отворів від кінця курильно40 вентилювання, як зазначено вище. го виробу, який вставляється в рот, - 12 мм, довВиготовлення курильних виробів 10 за цим вижина обмежувального елемента - 5 мм, довжина находом спрощується шляхом застосування засекції з ацетатцелюлозного джгута - 2,5 мм, та здалегідь перфорованого обідкового паперу. довжина секції фільтра, виготовленої з вугілля на В усіх варіантах здійснення, яким віддається джгуті, - 7 мм. перевага, обмежувач потока 30 має такий розмір, Зона 40 вентилювання утворена першим рящо викликає достатній перепад тиску, щоб куридом (та факультативно другим і можливо третім льний виріб 10 мав опір просмоктуванню щонайрядами) наскрізних вентиляційних отворів, які променше 70 мм водяного стовпа або ж більше, а за стягаються крізь обідковий папер 16 та трубку 48' варіантом, якому віддається перевага, у діапазоні фільтра. Відповідно повітря за варіантом, якому 90-120 мм водяного стовпа. За варіантом здійсвіддається перевага, просмоктують через вентинення винаходу, якому віддається перевага, переляційні отвори зони 40 вентилювання у порожнину городка (поперечна стінка) має діаметр приблизно 46, утворену між обмежувачем потоку 30 та секці7,0-8,0 мм, а за варіантом, якому віддається більєю 22 фільтра, яка вставляється в рот. ша перевага, - приблизно 7,4-7,8 мм, причому пеЗа варіантом, якому віддається перевага, зона регородка за варіантом, якому віддається перева40 вентилювання розташована поблизу або прига, має один або факультативно щонайменше лягає до обмежувача потоку 30 так, що повітря, один отвір діаметром приблизно 0,5-0,9 мм, а за яке просмоктують через зону 40 вентилювання, варіантом, якому віддається більша перевага, може перемішуватися з головним струменем диму приблизно 0,5-0,7 мм. Оскільки перепад тиску на перед надходженням у секцію 22 фільтра, яка обмежувачі потоку залежить від площі отвору, вставляється в рот. також можуть бути виконані декілька отворів. НаЗа варіантом, якому віддається перевага, відсприклад, у одному з варіантів здійснення у переготань між зоною 40 вентилювання та секцією 22 родці виконані два отвори, кожний з яких має діафільтра, яка вставляється в рот, становить щометр 0,5 мм. найменше 5 мм або від 5 мм до 12 мм. Обмежувальний елемент 26 може бути викоЗа варіантом, якому віддається перевага, зона наний з паперу, пластику, полімеру або металу, а 40 вентилювання забезпечує рівень вентилювання за варіантом, якому віддається більша перевага, курильного виробу щонайменше 25 %, а за варіанвиготовлений з паперовмісного матеріалу або здатом, якому віддається більша перевага, - щонайтного до біологічного розкладу пластику/полімеру, менше 50-90 %. або іншого придатного матеріалу, який має здатОбмежувальний елемент 26 може мати круглу ність до розкладання. перегородку (поперечну стінку з одним або більше За варіантом, якому віддається перевага, оботворами), яка утворює обмежувач потоку 30 з межувач потоку 30 та секція 22 фільтра, яка встаперегородкою, у конкретному варіанті виконаною з вляється в рот, розташовані на відстані, достатній одним отвором невеликого діаметра. Ця перегодля зменшення впливу дисперсних компонентів родка може мати форму зрізаного конуса та звудиму на розташовану вище за ходом диму повержуватися або у напрямку потоку головного струхню секції 22 фільтра, яка вставляється в рот. За меня диму, що проходить через неї, або у варіантом, якому віддається перевага, обмежувач зворотному напрямку. Крім того, може бути викопотоку 30 розташований на відстані приблизно 4нана пара перегородок, розташованих усередині 15 мм від секції 22 фільтра, яка вставляється в обмежувального елемента 26, забезпечуючи сирот, а за варіантом, якому віддається більша пеметрію обмежувального елемента 26 відносно ревага, - приблизно 6-10 мм. перпендикулярної до осі елемента площини, рівЗрозуміло, що в усіх варіантах здійснення новіддаленої від його торців. Компонент фільтра, фільтр може бути виконаний із застосуванням що має симетрію відносно перпендикулярної до простого комбінування способів, що звичайно заосі цього компонента площини, рівновіддаленої від стосовують у промисловості для високошвидкіснойого торців, спрощує високошвидкісне виготовго виготовлення сигарет. Додатково кожний варілення фільтрувального мундштука тим, що компоант здійснення включає в себе трубчасту опору нент працює однаково незалежно від того, чи манавколо порожнини 46 для того, щоб забезпечити шина для виготовлення прутків спочатку орієнтує потрібну міцність по довжині фільтра 14. Крім того, один із кінців цього компонента, чи використовує ці варіанти здійснення забезпечують потрібні вейого перевернутим. личини опору просмоктуванню з одночасним підтОбмежувальний елемент 26, що є симетричриманням бажано високого ступеня вентилювання ним відносно перпендикулярної до осі елемента протягом часу куріння. Наявність останньої власплощини, рівновіддаленої від його торців, має трутивості досягнуто шляхом розташування зони 40 бчасті частини однакової довжини з протилежних вентилювання нижче за ходом диму відносно оббоків поперечної стінки (перегородки). Шляхом межувача потоку 30. Крім того, розташування зазастосування такої конструкції виготовлення фільсобів вентиляції у зоні 40 вентилювання, розташотра спрощується завдяки наявності симетрії обваній на відстані від фільтрувальної пробки 22, яка 9 95321 10 вставляється в рот, забезпечує перемішування жувача потоку 30, то якість вентилювання має теповітря, яке просмоктують у фільтр 14 через зону нденцію до падіння зі зростанням кількості затягу40 вентилювання разом із головним струменем вань у процесі куріння. диму, який просмоктують із тютюнового прутка 12. Зрозуміло, що вище наведений опис лише ваУ одному з випробуваних варіантів здійснення ріантів здійснення винаходу, яким віддається певиявлено однорідний візерунок плям біля кінця ревага, і, таким чином, цей опис має лише ілюстсекції 22 фільтра, яка вставляється в рот. Це є ративний характер щодо виробу та способів його ознакою доброго перемішування. виготовлення. Зрозуміло, що з наведеного вище Під час куріння сигарети, виконаної за цим виопису для спеціаліста є цілком очевидними чиснаходом, потрібний ступінь вентилювання (наприленні модифікації та вдосконалення вищезгаданих клад, 50-90 %, а за варіантом, якому віддається описаних варіантів здійснення винаходу, яким відперевага, приблизно 70 %) за варіантом, якому дається перевага. Отже ці варіанти здійснення, а віддається перевага, підтримується весь час кутакож альтернативні варіанти здійснення можуть ріння. бути виконані без виходу за межі змісту та обсягу На відміну від нього, коли вентиляційні отвори виробів та способів, вказаних у наведеній формулі розташовані вище за ходом диму відносно обмевинаходу. 11 95321 12 13 Комп’ютерна верстка Л. Купенко 95321 Підписне 14 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
