Курильний виріб із термостійким малюнком та спосіб його виготовлення

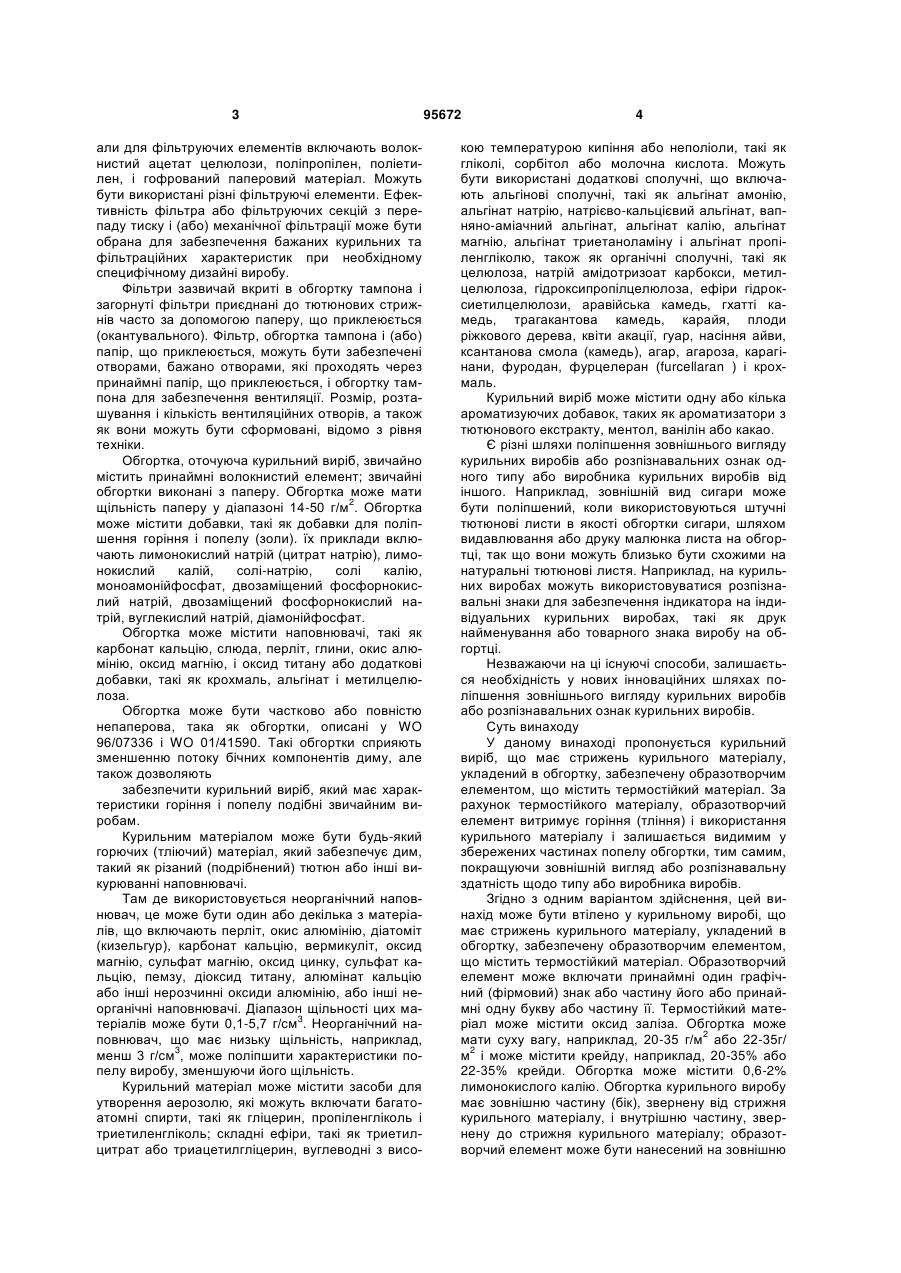

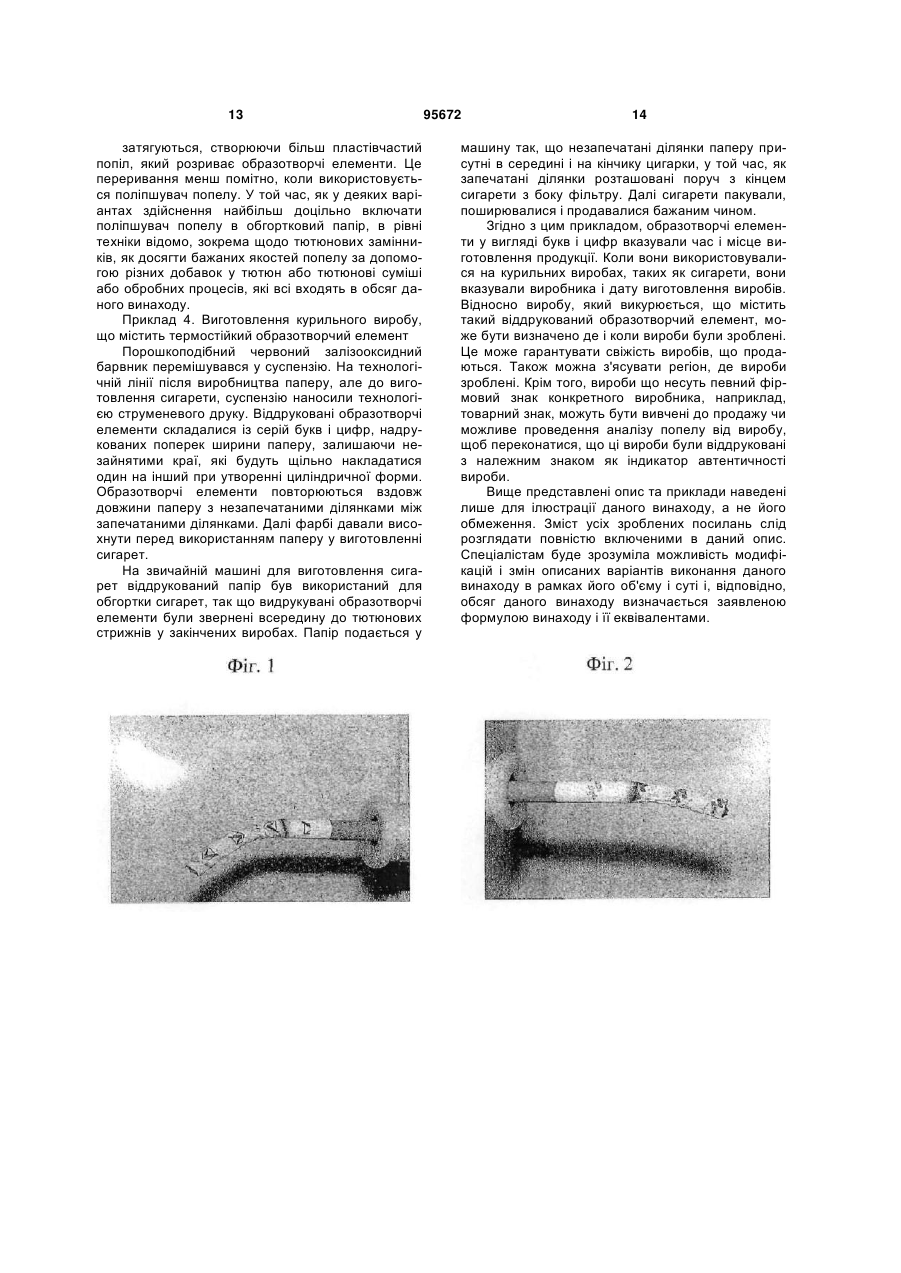

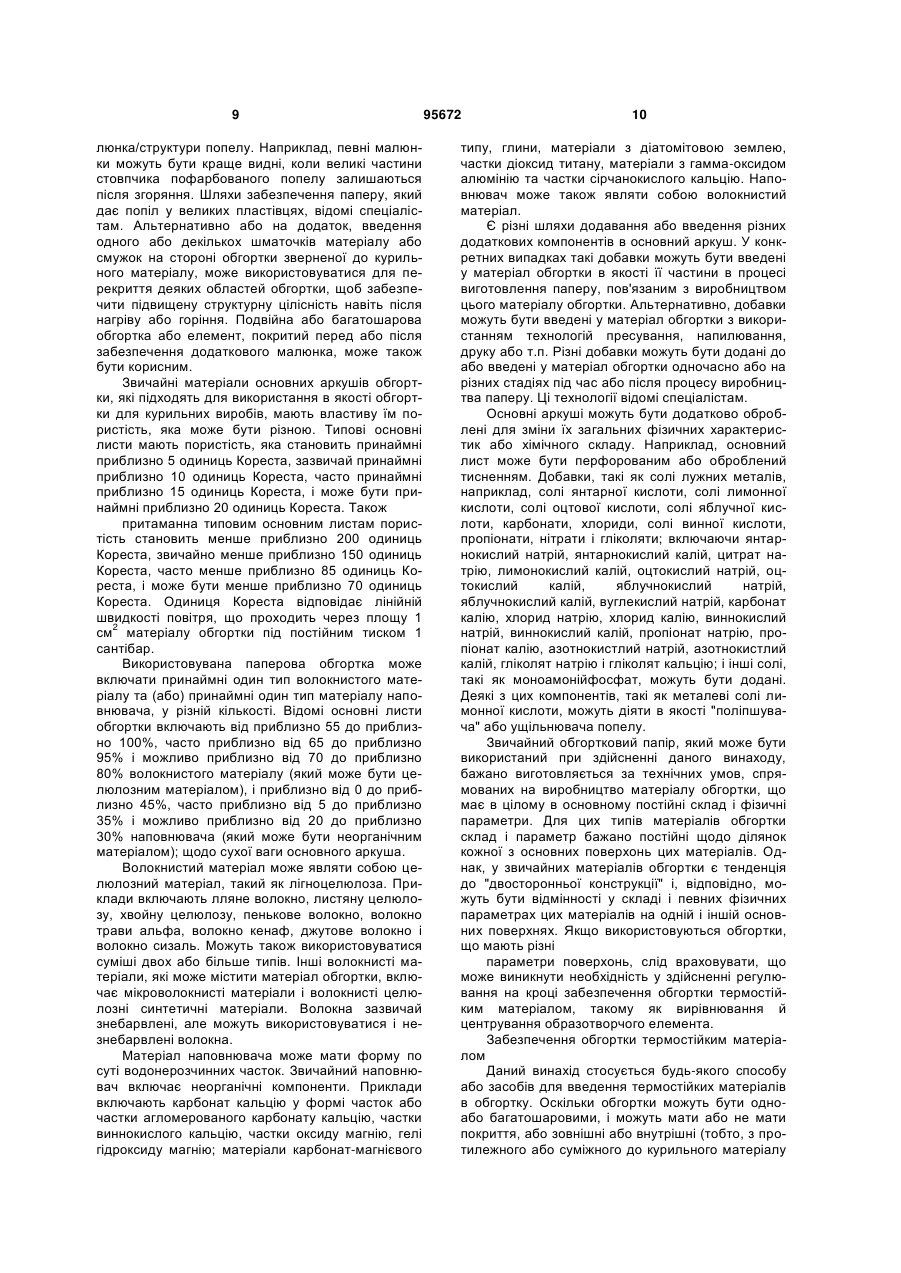

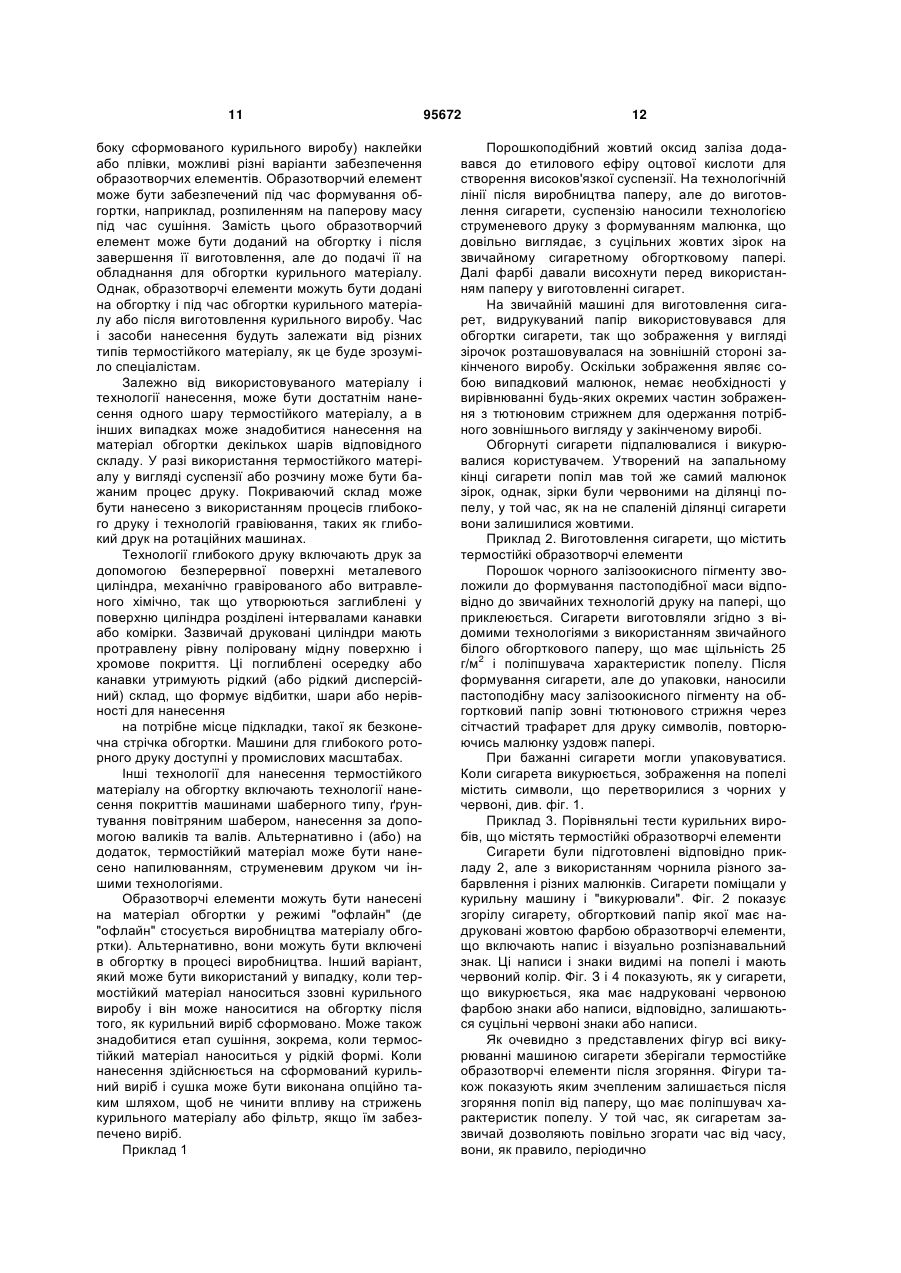

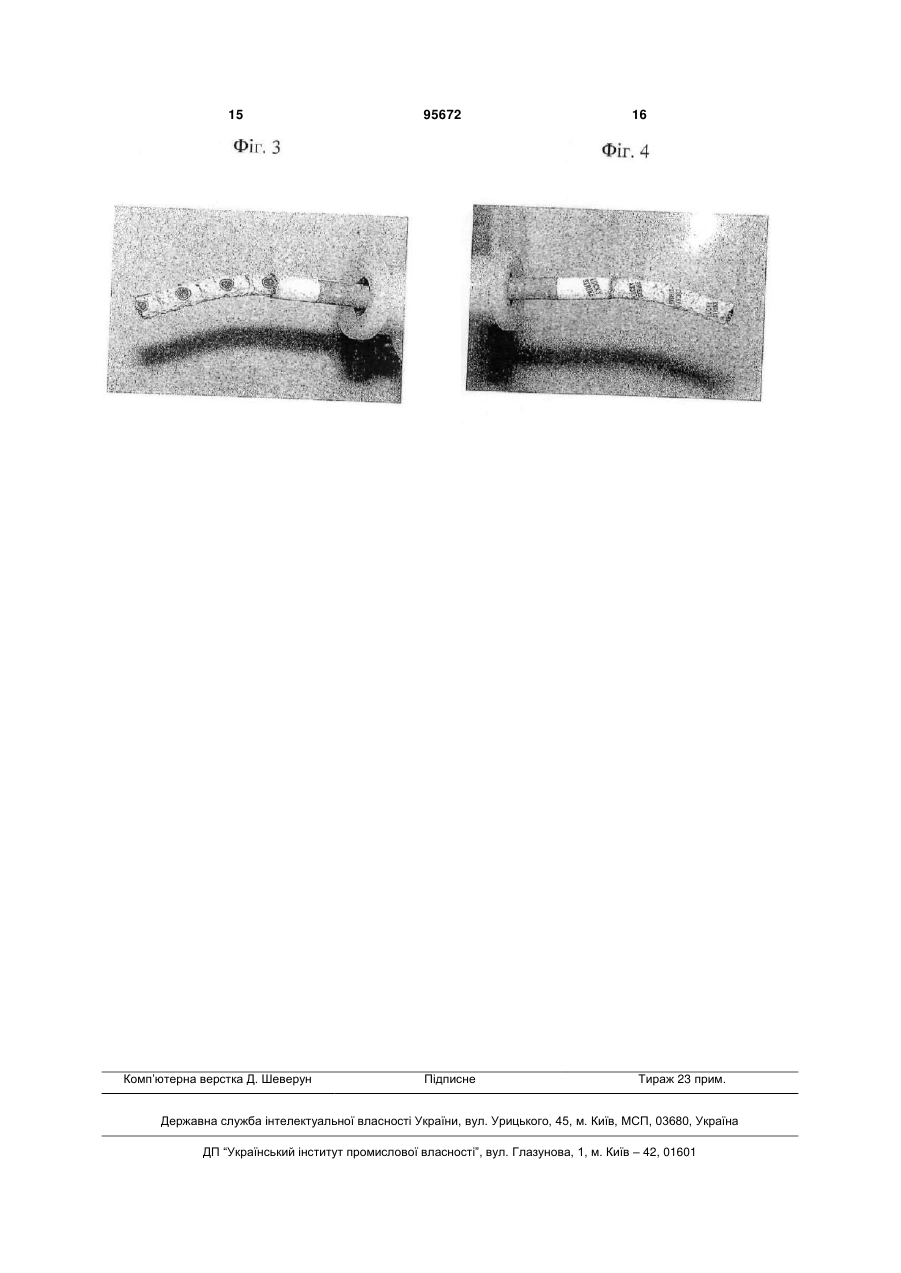

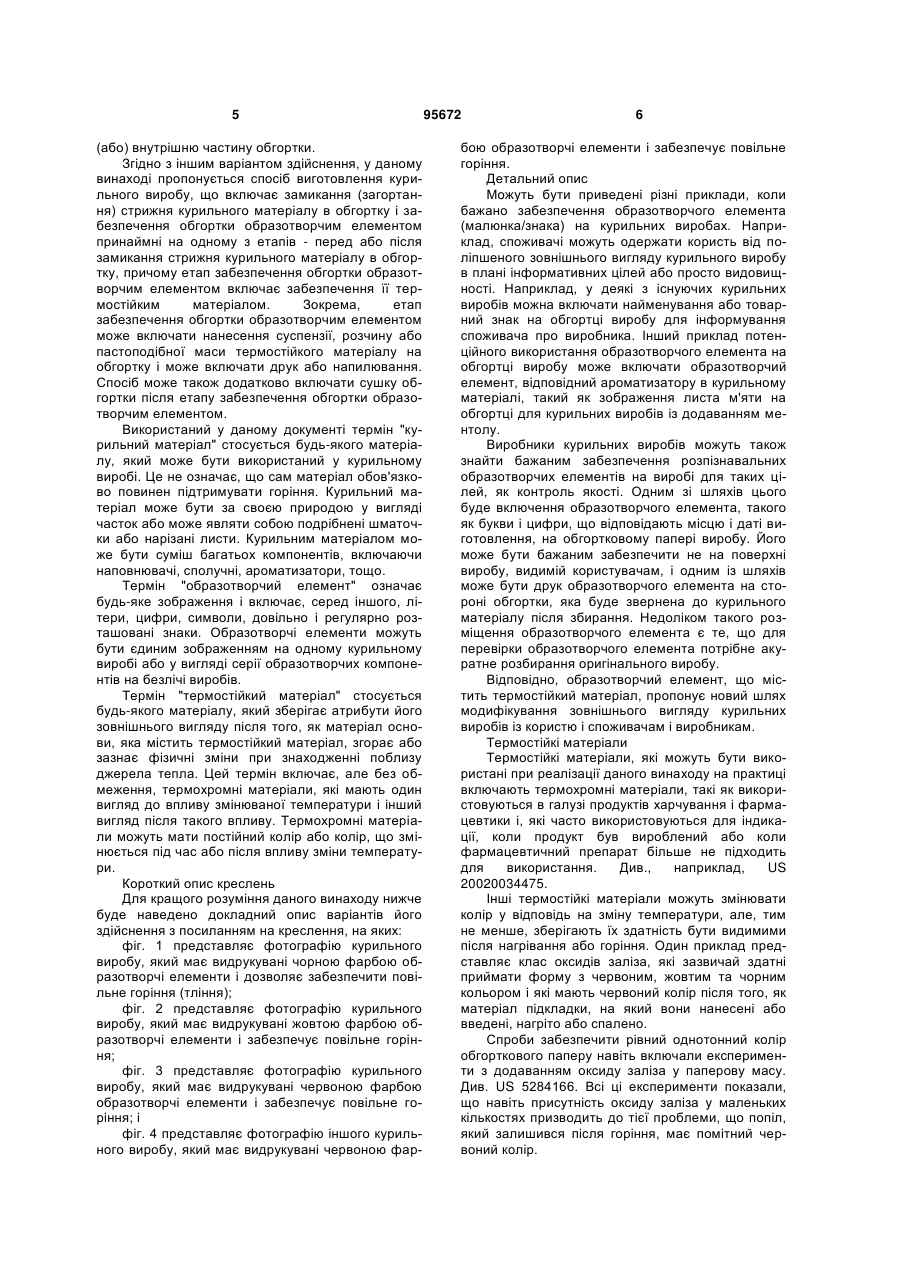

1. Курильний виріб, який має стрижень курильного матеріалу, укладений в обгортку, забезпечену образотворчим елементом, що містить термостійкий матеріал, причому обгортка і образотворчий елемент виконані так, що користувач може бачити образотворчий елемент після того як обгортка, забезпечена ним, була спалена. 2. Курильний виріб за п. 1, в якому термостійкий матеріал містить оксид заліза. 3. Курильний виріб за п. 1 або 2, в якому обгортка 2 має суху вагу 22-35 г/м і містить крейду. 4. Курильний виріб за п. 3, в якому обгортка містить 22-35 % крейди. 5. Курильний виріб за будь-яким з пп. 3-5, в якому обгортка містить 0,6-2 % лимоннокислого калію. C2 2 (11) 1 3 али для фільтруючих елементів включають волокнистий ацетат целюлози, поліпропілен, поліетилен, і гофрований паперовий матеріал. Можуть бути використані різні фільтруючі елементи. Ефективність фільтра або фільтруючих секцій з перепаду тиску і (або) механічної фільтрації може бути обрана для забезпечення бажаних курильних та фільтраційних характеристик при необхідному специфічному дизайні виробу. Фільтри зазвичай вкриті в обгортку тампона і загорнуті фільтри приєднані до тютюнових стрижнів часто за допомогою паперу, що приклеюється (окантувального). Фільтр, обгортка тампона і (або) папір, що приклеюється, можуть бути забезпечені отворами, бажано отворами, які проходять через принаймні папір, що приклеюється, і обгортку тампона для забезпечення вентиляції. Розмір, розташування і кількість вентиляційних отворів, а також як вони можуть бути сформовані, відомо з рівня техніки. Обгортка, оточуюча курильний виріб, звичайно містить принаймні волокнистий елемент; звичайні обгортки виконані з паперу. Обгортка може мати 2 щільність паперу у діапазоні 14-50 г/м . Обгортка може містити добавки, такі як добавки для поліпшення горіння і попелу (золи). їх приклади включають лимонокислий натрій (цитрат натрію), лимонокислий калій, солі-натрію, солі калію, моноамонійфосфат, двозаміщений фосфорнокислий натрій, двозаміщений фосфорнокислий натрій, вуглекислий натрій, діамонійфосфат. Обгортка може містити наповнювачі, такі як карбонат кальцію, слюда, перліт, глини, окис алюмінію, оксид магнію, і оксид титану або додаткові добавки, такі як крохмаль, альгінат і метилцелюлоза. Обгортка може бути частково або повністю непаперова, така як обгортки, описані у WO 96/07336 і WO 01/41590. Такі обгортки сприяють зменшенню потоку бічних компонентів диму, але також дозволяють забезпечити курильний виріб, який має характеристики горіння і попелу подібні звичайним виробам. Курильним матеріалом може бути будь-який горючих (тліючий) матеріал, який забезпечує дим, такий як різаний (подрібнений) тютюн або інші викурюванні наповнювачі. Там де використовується неорганічний наповнювач, це може бути один або декілька з матеріалів, що включають перліт, окис алюмінію, діатоміт (кизельгур), карбонат кальцію, вермикуліт, оксид магнію, сульфат магнію, оксид цинку, сульфат кальцію, пемзу, діоксид титану, алюмінат кальцію або інші нерозчинні оксиди алюмінію, або інші неорганічні наповнювачі. Діапазон щільності цих ма3 теріалів може бути 0,1-5,7 г/см . Неорганічний наповнювач, що має низьку щільність, наприклад, 3 менш 3 г/см , може поліпшити характеристики попелу виробу, зменшуючи його щільність. Курильний матеріал може містити засоби для утворення аерозолю, які можуть включати багатоатомні спирти, такі як гліцерин, пропіленгліколь і триетиленгліколь; складні ефіри, такі як триетилцитрат або триацетилгліцерин, вуглеводні з висо 95672 4 кою температурою кипіння або неполіоли, такі як гліколі, сорбітол або молочна кислота. Можуть бути використані додаткові сполучні, що включають альгінові сполучні, такі як альгінат амонію, альгінат натрію, натрієво-кальцієвий альгінат, вапняно-аміачний альгінат, альгінат калію, альгінат магнію, альгінат триетаноламіну і альгінат пропіленгліколю, також як органічні сполучні, такі як целюлоза, натрій амідотризоат карбокси, метилцелюлоза, гідроксипропілцелюлоза, ефіри гідроксиетилцелюлози, аравійська камедь, гхатті камедь, трагакантова камедь, карайя, плоди ріжкового дерева, квіти акації, гуар, насіння айви, ксантанова смола (камедь), агар, агароза, карагінани, фуродан, фурцелеран (furcellaran ) і крохмаль. Курильний виріб може містити одну або кілька ароматизуючих добавок, таких як ароматизатори з тютюнового екстракту, ментол, ванілін або какао. Є різні шляхи поліпшення зовнішнього вигляду курильних виробів або розпізнавальних ознак одного типу або виробника курильних виробів від іншого. Наприклад, зовнішній вид сигари може бути поліпшений, коли використовуються штучні тютюнові листи в якості обгортки сигари, шляхом видавлювання або друку малюнка листа на обгортці, так що вони можуть близько бути схожими на натуральні тютюнові листя. Наприклад, на курильних виробах можуть використовуватися розпізнавальні знаки для забезпечення індикатора на індивідуальних курильних виробах, такі як друк найменування або товарного знака виробу на обгортці. Незважаючи на ці існуючі способи, залишається необхідність у нових інноваційних шляхах поліпшення зовнішнього вигляду курильних виробів або розпізнавальних ознак курильних виробів. Суть винаходу У даному винаході пропонується курильний виріб, що має стрижень курильного матеріалу, укладений в обгортку, забезпечену образотворчим елементом, що містить термостійкий матеріал. За рахунок термостійкого матеріалу, образотворчий елемент витримує горіння (тління) і використання курильного матеріалу і залишається видимим у збережених частинах попелу обгортки, тим самим, покращуючи зовнішній вигляд або розпізнавальну здатність щодо типу або виробника виробів. Згідно з одним варіантом здійснення, цей винахід може бути втілено у курильному виробі, що має стрижень курильного матеріалу, укладений в обгортку, забезпечену образотворчим елементом, що містить термостійкий матеріал. Образотворчий елемент може включати принаймні один графічний (фірмовий) знак або частину його або принаймні одну букву або частину її. Термостійкий матеріал може містити оксид заліза. Обгортка може 2 мати суху вагу, наприклад, 20-35 г/м або 22-35г/ 2 м і може містити крейду, наприклад, 20-35% або 22-35% крейди. Обгортка може містити 0,6-2% лимонокислого калію. Обгортка курильного виробу має зовнішню частину (бік), звернену від стрижня курильного матеріалу, і внутрішню частину, звернену до стрижня курильного матеріалу; образотворчий елемент може бути нанесений на зовнішню 5 (або) внутрішню частину обгортки. Згідно з іншим варіантом здійснення, у даному винаході пропонується спосіб виготовлення курильного виробу, що включає замикання (загортання) стрижня курильного матеріалу в обгортку і забезпечення обгортки образотворчим елементом принаймні на одному з етапів - перед або після замикання стрижня курильного матеріалу в обгортку, причому етап забезпечення обгортки образотворчим елементом включає забезпечення її термостійким матеріалом. Зокрема, етап забезпечення обгортки образотворчим елементом може включати нанесення суспензії, розчину або пастоподібної маси термостійкого матеріалу на обгортку і може включати друк або напилювання. Спосіб може також додатково включати сушку обгортки після етапу забезпечення обгортки образотворчим елементом. Використаний у даному документі термін "курильний матеріал" стосується будь-якого матеріалу, який може бути використаний у курильному виробі. Це не означає, що сам матеріал обов'язково повинен підтримувати горіння. Курильний матеріал може бути за своєю природою у вигляді часток або може являти собою подрібнені шматочки або нарізані листи. Курильним матеріалом може бути суміш багатьох компонентів, включаючи наповнювачі, сполучні, ароматизатори, тощо. Термін "образотворчий елемент" означає будь-яке зображення і включає, серед іншого, літери, цифри, символи, довільно і регулярно розташовані знаки. Образотворчі елементи можуть бути єдиним зображенням на одному курильному виробі або у вигляді серії образотворчих компонентів на безлічі виробів. Термін "термостійкий матеріал" стосується будь-якого матеріалу, який зберігає атрибути його зовнішнього вигляду після того, як матеріал основи, яка містить термостійкий матеріал, згорає або зазнає фізичні зміни при знаходженні поблизу джерела тепла. Цей термін включає, але без обмеження, термохромні матеріали, які мають один вигляд до впливу змінюваної температури і інший вигляд після такого впливу. Термохромні матеріали можуть мати постійний колір або колір, що змінюється під час або після впливу зміни температури. Короткий опис креслень Для кращого розуміння даного винаходу нижче буде наведено докладний опис варіантів його здійснення з посиланням на креслення, на яких: фіг. 1 представляє фотографію курильного виробу, який має видрукувані чорною фарбою образотворчі елементи і дозволяє забезпечити повільне горіння (тління); фіг. 2 представляє фотографію курильного виробу, який має видрукувані жовтою фарбою образотворчі елементи і забезпечує повільне горіння; фіг. 3 представляє фотографію курильного виробу, який має видрукувані червоною фарбою образотворчі елементи і забезпечує повільне горіння; і фіг. 4 представляє фотографію іншого курильного виробу, який має видрукувані червоною фар 95672 6 бою образотворчі елементи і забезпечує повільне горіння. Детальний опис Можуть бути приведені різні приклади, коли бажано забезпечення образотворчого елемента (малюнка/знака) на курильних виробах. Наприклад, споживачі можуть одержати користь від поліпшеного зовнішнього вигляду курильного виробу в плані інформативних цілей або просто видовищності. Наприклад, у деякі з існуючих курильних виробів можна включати найменування або товарний знак на обгортці виробу для інформування споживача про виробника. Інший приклад потенційного використання образотворчого елемента на обгортці виробу може включати образотворчий елемент, відповідний ароматизатору в курильному матеріалі, такий як зображення листа м'яти на обгортці для курильних виробів із додаванням ментолу. Виробники курильних виробів можуть також знайти бажаним забезпечення розпізнавальних образотворчих елементів на виробі для таких цілей, як контроль якості. Одним зі шляхів цього буде включення образотворчого елемента, такого як букви і цифри, що відповідають місцю і даті виготовлення, на обгортковому папері виробу. Його може бути бажаним забезпечити не на поверхні виробу, видимій користувачам, і одним із шляхів може бути друк образотворчого елемента на стороні обгортки, яка буде звернена до курильного матеріалу після збирання. Недоліком такого розміщення образотворчого елемента є те, що для перевірки образотворчого елемента потрібне акуратне розбирання оригінального виробу. Відповідно, образотворчий елемент, що містить термостійкий матеріал, пропонує новий шлях модифікування зовнішнього вигляду курильних виробів із користю і споживачам і виробникам. Термостійкі матеріали Термостійкі матеріали, які можуть бути використані при реалізації даного винаходу на практиці включають термохромні матеріали, такі як використовуються в галузі продуктів харчування і фармацевтики і, які часто використовуються для індикації, коли продукт був вироблений або коли фармацевтичний препарат більше не підходить для використання. Див., наприклад, US 20020034475. Інші термостійкі матеріали можуть змінювати колір у відповідь на зміну температури, але, тим не менше, зберігають їх здатність бути видимими після нагрівання або горіння. Один приклад представляє клас оксидів заліза, які зазвичай здатні приймати форму з червоним, жовтим та чорним кольором і які мають червоний колір після того, як матеріал підкладки, на який вони нанесені або введені, нагріто або спалено. Спроби забезпечити рівний однотонний колір обгорткового паперу навіть включали експерименти з додаванням оксиду заліза у паперову масу. Див. US 5284166. Всі ці експерименти показали, що навіть присутність оксиду заліза у маленьких кількостях призводить до тієї проблеми, що попіл, який залишився після горіння, має помітний червоний колір. 7 Також відомо введення ультратонких часток оксиду заліза в розрізнені частини обгорткового паперу для зменшення її схильності до займання, див. US 20040134631, і також відомо введення часток оксиду заліза в обгортковий папір, як агента для зменшення виділення оксиду вуглецю, див. US 20050005947. У цих заявках, однак, оксиди заліза негативно впливають на бажаний білий колір пакувального паперу, так що пропонується використовувати їх на внутрішній стороні обгорткового паперу. Одним із використань оксидів заліза, що не піднімає проблеми зміни забарвлення обгортки, є використання червоних і жовтих оксидів заліза у папері, що приклеюється, наприклад, для створення виду матеріалу звичайної пробки. Це забезпечується за допомогою введення жовтого оксиду заліза в якості добавки у папір, що приклеюється, і (або) друку жовтого та червоного оксидів заліза на папері, що приклеюється. Папір, що приклеюється, оточує сегмент фільтра і трохи продовжується на основу стрижня курильного матеріалу, так що вона не загоряється під час використання, таким чином, проблеми з червоним кольором попелу не виникає. Склади (композиції) термостійкого матеріалу для нанесення на обгортку можуть бути різними. Загалом, композиція утворюється термостійкими інгредієнтами. Бажано, склад покриття включає всю композицію і наноситься таким чином і у кількості, що фізична цілісність матеріалу обгортки не піддається негативному впливу, коли наноситься один або кілька шарів складу на обгортку для створення образотворчого елемента. Бажано щоб компоненти покриваючого складу не вносили небажаних органолептичних характеристик у дим від курильного виробу, що містить образотворчий елемент. Таким чином, відповідні комбінації різних компонентів можуть зменшувати вплив термостійкого матеріалу на органолептичні характеристики диму, створюваного курильним виробом під час використання. Склад покриття може опційно включати плівкоутворюючий агент. Плівкоутворюючий агент може бути полімерним матеріалом або смолою. Приклади плівкоутворюючих агентів включають альгинати, пектини, похідні целюлози, співполімери етилену та вінілацетату, гуарова камедь, ксантанова камедь, крохмаль, модифікований крохмаль, полівінілацетат і полівініловий спирт. Термостійкий матеріал може бути у вигляді складу для нанесення, що висихає або, в інших випадках, твердішає після нанесення на обгортку. Можуть бути використані різні розчинники або рідкі носії. Наприклад, розчинник може бути рідиною з характеристиками води, як розчинник на водній основі. Альтернативно, розчинник може бути неводним. Можуть також використовуватися суміші органічних розчинників. Прийнятні також суміші органічних і водних рідин. В ідеалі розчинники не повинні несприятливо впливати на обгортку, наприклад, приводити до розбухання волокна, зморщування або складкоутворення. Гідрофобні неводні розчинники зазвичай мають меншу тенденцію до несприятливого впливу на фізичну 95672 8 природу обгортки, ніж водні розчинники; однак, для зображень, що включають невеликі кількості термостійкого матеріалу і, отже, порівняно невеликі кількості розчинника або носія, вони взагалі необов'язково впливати на обгортку. Техніки нанесення можуть бути також оптимізовані для уникнення наслідків таких дій, як утримання туго натягнутої обгортки під час нанесення і сушіння матеріалу. Бажано, коли використовується розчинник або носій, щоб термостійкий матеріал був легко розчинний або, принаймні, диспергуючий у цьому розчиннику або носії. Відповідні розчинники або носії включають воду, спирти та складні ефіри. Можуть бути також використані добавки для підтримки здатності диспергування, або альтернативні заходи, такі як перемішування або регулювання температури. У той час як певні характеристики складу залежать від інгредієнтів, вони також можуть регулюватися по формі, наприклад, у вигляді емульсій, суспензій або рідин. В'язкість та інші фізичні властивості складу можуть бути спрямовані на використання конкретної техніки друку. Обгортка Матеріал обгортки, забезпеченої термостійким матеріалом відповідно до даного винаходу, може мати широкий діапазон складів і властивостей. Як буде зрозуміло спеціалістам, вибір конкретного матеріалу обгортки буде залежати від конструкції курильного виробу та виробництва. Даний винахід може ґрунтуватися на звичайних процесах виробництва та обладнання, що використовується для виробництва таких матеріалів обгортки. Бажаний варіант виконання даного винаходу спрямований на забезпечення можливості спостерігати образотворчий елемент після нагрівання або горіння і буде, таким чином, брати до уваги властивості озолювання обгортки при згоранні. Наприклад, у разі великого малюнка/зображення або його деталі, коли буде корисно утримувати букви і (або) цифри у певній конфігурації, буде краще підходити обгортка, у якої попіл утворює великі зчеплені пластівці, а в разі маленького або повторюваного малюнка він може наноситися на обгортку, яка дає більш дрібні пластівці. Звичайний матеріал основних аркушів обгортки, що підходить для використання в якості навколишньої обгортки тютюнового стрижня для сигарети, має щільність паперу, яка може бути різною. Звичайна суха щільність (на суху вагу) паперу основних аркушів становить принаймні приблизно 15 2 2 г/м , зокрема, принаймні приблизно 20 г/ м ; в той час як звичайна суха щільність паперу не переви2 щує приблизно 80 г/ м , і зазвичай не перевищує 2 приблизно 60 г/ м . Багато бажаних матеріалів основних аркушів обгортки мають щільність папе2 2 ру менше 50 т і м , і навіть менше 40 т і м . Конкретний матеріал основних аркушів обгортки, яка придатна для промислового виробництва, має 2 щільність паперу між приблизно 20 т і м і прибли2 2 зно 40 т і м , наприклад, 20-35 т і м або 22-26 т і 2 м. Певні переваги можуть бути одержані, коли на матеріал, що використовується для формування обгортки, впливають для одержання певного ма 9 люнка/структури попелу. Наприклад, певні малюнки можуть бути краще видні, коли великі частини стовпчика пофарбованого попелу залишаються після згоряння. Шляхи забезпечення паперу, який дає попіл у великих пластівцях, відомі спеціалістам. Альтернативно або на додаток, введення одного або декількох шматочків матеріалу або смужок на стороні обгортки зверненої до курильного матеріалу, може використовуватися для перекриття деяких областей обгортки, щоб забезпечити підвищену структурну цілісність навіть після нагріву або горіння. Подвійна або багатошарова обгортка або елемент, покритий перед або після забезпечення додаткового малюнка, може також бути корисним. Звичайні матеріали основних аркушів обгортки, які підходять для використання в якості обгортки для курильних виробів, мають властиву їм пористість, яка може бути різною. Типові основні листи мають пористість, яка становить принаймні приблизно 5 одиниць Кореста, зазвичай принаймні приблизно 10 одиниць Кореста, часто принаймні приблизно 15 одиниць Кореста, і може бути принаймні приблизно 20 одиниць Кореста. Також притаманна типовим основним листам пористість становить менше приблизно 200 одиниць Кореста, звичайно менше приблизно 150 одиниць Кореста, часто менше приблизно 85 одиниць Кореста, і може бути менше приблизно 70 одиниць Кореста. Одиниця Кореста відповідає лінійній швидкості повітря, що проходить через площу 1 2 см матеріалу обгортки під постійним тиском 1 сантібар. Використовувана паперова обгортка може включати принаймні один тип волокнистого матеріалу та (або) принаймні один тип матеріалу наповнювача, у різній кількості. Відомі основні листи обгортки включають від приблизно 55 до приблизно 100%, часто приблизно від 65 до приблизно 95% і можливо приблизно від 70 до приблизно 80% волокнистого матеріалу (який може бути целюлозним матеріалом), і приблизно від 0 до приблизно 45%, часто приблизно від 5 до приблизно 35% і можливо приблизно від 20 до приблизно 30% наповнювача (який може бути неорганічним матеріалом); щодо сухої ваги основного аркуша. Волокнистий матеріал може являти собою целюлозний матеріал, такий як лігноцелюлоза. Приклади включають лляне волокно, листяну целюлозу, хвойну целюлозу, пенькове волокно, волокно трави альфа, волокно кенаф, джутове волокно і волокно сизаль. Можуть також використовуватися суміші двох або більше типів. Інші волокнисті матеріали, які може містити матеріал обгортки, включає мікроволокнисті матеріали і волокнисті целюлозні синтетичні матеріали. Волокна зазвичай знебарвлені, але можуть використовуватися і незнебарвлені волокна. Матеріал наповнювача може мати форму по суті водонерозчинних часток. Звичайний наповнювач включає неорганічні компоненти. Приклади включають карбонат кальцію у формі часток або частки агломерованого карбонату кальцію, частки виннокислого кальцію, частки оксиду магнію, гелі гідроксиду магнію; матеріали карбонат-магнієвого 95672 10 типу, глини, матеріали з діатомітовою землею, частки діоксид титану, матеріали з гамма-оксидом алюмінію та частки сірчанокислого кальцію. Наповнювач може також являти собою волокнистий матеріал. Є різні шляхи додавання або введення різних додаткових компонентів в основний аркуш. У конкретних випадках такі добавки можуть бути введені у матеріал обгортки в якості її частини в процесі виготовлення паперу, пов'язаним з виробництвом цього матеріалу обгортки. Альтернативно, добавки можуть бути введені у матеріал обгортки з використанням технологій пресування, напилювання, друку або т.п. Різні добавки можуть бути додані до або введені у матеріал обгортки одночасно або на різних стадіях під час або після процесу виробництва паперу. Ці технології відомі спеціалістам. Основні аркуші можуть бути додатково оброблені для зміни їх загальних фізичних характеристик або хімічного складу. Наприклад, основний лист може бути перфорованим або оброблений тисненням. Добавки, такі як солі лужних металів, наприклад, солі янтарної кислоти, солі лимонної кислоти, солі оцтової кислоти, солі яблучної кислоти, карбонати, хлориди, солі винної кислоти, пропіонати, нітрати і гліколяти; включаючи янтарнокислий натрій, янтарнокислий калій, цитрат натрію, лимонокислий калій, оцтокислий натрій, оцтокислий калій, яблучнокислий натрій, яблучнокислий калій, вуглекислий натрій, карбонат калію, хлорид натрію, хлорид калію, виннокислий натрій, виннокислий калій, пропіонат натрію, пропіонат калію, азотнокистлий натрій, азотнокистлий калій, гліколят натрію і гліколят кальцію; і інші солі, такі як моноамонійфосфат, можуть бути додані. Деякі з цих компонентів, такі як металеві солі лимонної кислоти, можуть діяти в якості "поліпшувача" або ущільнювача попелу. Звичайний обгортковий папір, який може бути використаний при здійсненні даного винаходу, бажано виготовляється за технічних умов, спрямованих на виробництво матеріалу обгортки, що має в цілому в основному постійні склад і фізичні параметри. Для цих типів матеріалів обгортки склад і параметр бажано постійні щодо ділянок кожної з основних поверхонь цих матеріалів. Однак, у звичайних матеріалів обгортки є тенденція до "двосторонньої конструкції" і, відповідно, можуть бути відмінності у складі і певних фізичних параметрах цих матеріалів на одній і іншій основних поверхнях. Якщо використовуються обгортки, що мають різні параметри поверхонь, слід враховувати, що може виникнути необхідність у здійсненні регулювання на кроці забезпечення обгортки термостійким матеріалом, такому як вирівнювання й центрування образотворчого елемента. Забезпечення обгортки термостійким матеріалом Даний винахід стосується будь-якого способу або засобів для введення термостійких матеріалів в обгортку. Оскільки обгортки можуть бути одноабо багатошаровими, і можуть мати або не мати покриття, або зовнішні або внутрішні (тобто, з протилежного або суміжного до курильного матеріалу 11 боку сформованого курильного виробу) наклейки або плівки, можливі різні варіанти забезпечення образотворчих елементів. Образотворчий елемент може бути забезпечений під час формування обгортки, наприклад, розпиленням на паперову масу під час сушіння. Замість цього образотворчий елемент може бути доданий на обгортку і після завершення її виготовлення, але до подачі її на обладнання для обгортки курильного матеріалу. Однак, образотворчі елементи можуть бути додані на обгортку і під час обгортки курильного матеріалу або після виготовлення курильного виробу. Час і засоби нанесення будуть залежати від різних типів термостійкого матеріалу, як це буде зрозуміло спеціалістам. Залежно від використовуваного матеріалу і технології нанесення, може бути достатнім нанесення одного шару термостійкого матеріалу, а в інших випадках може знадобитися нанесення на матеріал обгортки декількох шарів відповідного складу. У разі використання термостійкого матеріалу у вигляді суспензії або розчину може бути бажаним процес друку. Покриваючий склад може бути нанесено з використанням процесів глибокого друку і технологій гравіювання, таких як глибокий друк на ротаційних машинах. Технології глибокого друку включають друк за допомогою безперервної поверхні металевого циліндра, механічно гравірованого або витравленого хімічно, так що утворюються заглиблені у поверхню циліндра розділені інтервалами канавки або комірки. Зазвичай друковані циліндри мають протравлену рівну поліровану мідну поверхню і хромове покриття. Ці поглиблені осередку або канавки утримують рідкий (або рідкий дисперсійний) склад, що формує відбитки, шари або нерівності для нанесення на потрібне місце підкладки, такої як безконечна стрічка обгортки. Машини для глибокого роторного друку доступні у промислових масштабах. Інші технології для нанесення термостійкого матеріалу на обгортку включають технології нанесення покриттів машинами шаберного типу, ґрунтування повітряним шабером, нанесення за допомогою валиків та валів. Альтернативно і (або) на додаток, термостійкий матеріал може бути нанесено напилюванням, струменевим друком чи іншими технологіями. Образотворчі елементи можуть бути нанесені на матеріал обгортки у режимі "офлайн" (де "офлайн" стосується виробництва матеріалу обгортки). Альтернативно, вони можуть бути включені в обгортку в процесі виробництва. Інший варіант, який може бути використаний у випадку, коли термостійкий матеріал наноситься ззовні курильного виробу і він може наноситися на обгортку після того, як курильний виріб сформовано. Може також знадобитися етап сушіння, зокрема, коли термостійкий матеріал наноситься у рідкій формі. Коли нанесення здійснюється на сформований курильний виріб і сушка може бути виконана опційно таким шляхом, щоб не чинити впливу на стрижень курильного матеріалу або фільтр, якщо їм забезпечено виріб. Приклад 1 95672 12 Порошкоподібний жовтий оксид заліза додавався до етилового ефіру оцтової кислоти для створення високов'язкої суспензії. На технологічній лінії після виробництва паперу, але до виготовлення сигарети, суспензію наносили технологією струменевого друку з формуванням малюнка, що довільно виглядає, з суцільних жовтих зірок на звичайному сигаретному обгортковому папері. Далі фарбі давали висохнути перед використанням паперу у виготовленні сигарет. На звичайній машині для виготовлення сигарет, видрукуваний папір використовувався для обгортки сигарети, так що зображення у вигляді зірочок розташовувалася на зовнішній стороні закінченого виробу. Оскільки зображення являє собою випадковий малюнок, немає необхідності у вирівнюванні будь-яких окремих частин зображення з тютюновим стрижнем для одержання потрібного зовнішнього вигляду у закінченому виробі. Обгорнуті сигарети підпалювалися і викурювалися користувачем. Утворений на запальному кінці сигарети попіл мав той же самий малюнок зірок, однак, зірки були червоними на ділянці попелу, у той час, як на не спаленій ділянці сигарети вони залишилися жовтими. Приклад 2. Виготовлення сигарети, що містить термостійкі образотворчі елементи Порошок чорного залізоокисного пігменту зволожили до формування пастоподібної маси відповідно до звичайних технологій друку на папері, що приклеюється. Сигарети виготовляли згідно з відомими технологіями з використанням звичайного білого обгорткового паперу, що має щільність 25 2 г/м і поліпшувача характеристик попелу. Після формування сигарети, але до упаковки, наносили пастоподібну масу залізоокисного пігменту на обгортковий папір зовні тютюнового стрижня через сітчастий трафарет для друку символів, повторюючись малюнку уздовж папері. При бажанні сигарети могли упаковуватися. Коли сигарета викурюється, зображення на попелі містить символи, що перетворилися з чорних у червоні, див. фіг. 1. Приклад 3. Порівняльні тести курильних виробів, що містять термостійкі образотворчі елементи Сигарети були підготовлені відповідно прикладу 2, але з використанням чорнила різного забарвлення і різних малюнків. Сигарети поміщали у курильну машину і "викурювали". Фіг. 2 показує згорілу сигарету, обгортковий папір якої має надруковані жовтою фарбою образотворчі елементи, що включають напис і візуально розпізнавальний знак. Ці написи і знаки видимі на попелі і мають червоний колір. Фіг. З і 4 показують, як у сигарети, що викурюється, яка має надруковані червоною фарбою знаки або написи, відповідно, залишаються суцільні червоні знаки або написи. Як очевидно з представлених фігур всі викурюванні машиною сигарети зберігали термостійке образотворчі елементи після згоряння. Фігури також показують яким зчепленим залишається після згоряння попіл від паперу, що має поліпшувач характеристик попелу. У той час, як сигаретам зазвичай дозволяють повільно згорати час від часу, вони, як правило, періодично 13 затягуються, створюючи більш пластівчастий попіл, який розриває образотворчі елементи. Це переривання менш помітно, коли використовується поліпшувач попелу. У той час, як у деяких варіантах здійснення найбільш доцільно включати поліпшувач попелу в обгортковий папір, в рівні техніки відомо, зокрема щодо тютюнових замінників, як досягти бажаних якостей попелу за допомогою різних добавок у тютюн або тютюнові суміші або обробних процесів, які всі входять в обсяг даного винаходу. Приклад 4. Виготовлення курильного виробу, що містить термостійкий образотворчий елемент Порошкоподібний червоний залізооксидний барвник перемішувався у суспензію. На технологічній лінії після виробництва паперу, але до виготовлення сигарети, суспензію наносили технологією струменевого друку. Віддруковані образотворчі елементи складалися із серій букв і цифр, надрукованих поперек ширини паперу, залишаючи незайнятими краї, які будуть щільно накладатися один на інший при утворенні циліндричної форми. Образотворчі елементи повторюються вздовж довжини паперу з незапечатаними ділянками між запечатаними ділянками. Далі фарбі давали висохнути перед використанням паперу у виготовленні сигарет. На звичайній машині для виготовлення сигарет віддрукований папір був використаний для обгортки сигарет, так що видрукувані образотворчі елементи були звернені всередину до тютюнових стрижнів у закінчених виробах. Папір подається у 95672 14 машину так, що незапечатані ділянки паперу присутні в середині і на кінчику цигарки, у той час, як запечатані ділянки розташовані поруч з кінцем сигарети з боку фільтру. Далі сигарети пакували, поширювалися і продавалися бажаним чином. Згідно з цим прикладом, образотворчі елементи у вигляді букв і цифр вказували час і місце виготовлення продукції. Коли вони використовувалися на курильних виробах, таких як сигарети, вони вказували виробника і дату виготовлення виробів. Відносно виробу, який викурюється, що містить такий віддрукований образотворчий елемент, може бути визначено де і коли вироби були зроблені. Це може гарантувати свіжість виробів, що продаються. Також можна з'ясувати регіон, де вироби зроблені. Крім того, вироби що несуть певний фірмовий знак конкретного виробника, наприклад, товарний знак, можуть бути вивчені до продажу чи можливе проведення аналізу попелу від виробу, щоб переконатися, що ці вироби були віддруковані з належним знаком як індикатор автентичності вироби. Вище представлені опис та приклади наведені лише для ілюстрації даного винаходу, а не його обмеження. Зміст усіх зроблених посилань слід розглядати повністю включеними в даний опис. Спеціалістам буде зрозуміла можливість модифікацій і змін описаних варіантів виконання даного винаходу в рамках його об'єму і суті і, відповідно, обсяг даного винаходу визначається заявленою формулою винаходу і її еквівалентами. 15 Комп’ютерна верстка Д. Шеверун 95672 Підписне 16 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
