Пристрій для різання сталевих, чавунних труб, виробів із залізобетону
Номер патенту: 9703
Опубліковано: 17.10.2005
Автори: Дзюбенко Руслан Васильович, Бланар Олег Володимирович, Рафалович Михайло Григорович
Формула / Реферат
1. Пристрій для різання сталевих, чавунних труб, виробів із залізобетону, що містить раму, механізм обертання диска пили, який відрізняється тим, що на рамі встановлений двигун приводу подачі повзуна з диском пили, ходовий гвинт подачі повзуна, напрямні колонки.
2. Пристрій за п.1, який відрізняється тим, що рама оснащена призмою, яка базується на виріб, що обробляється.
Текст

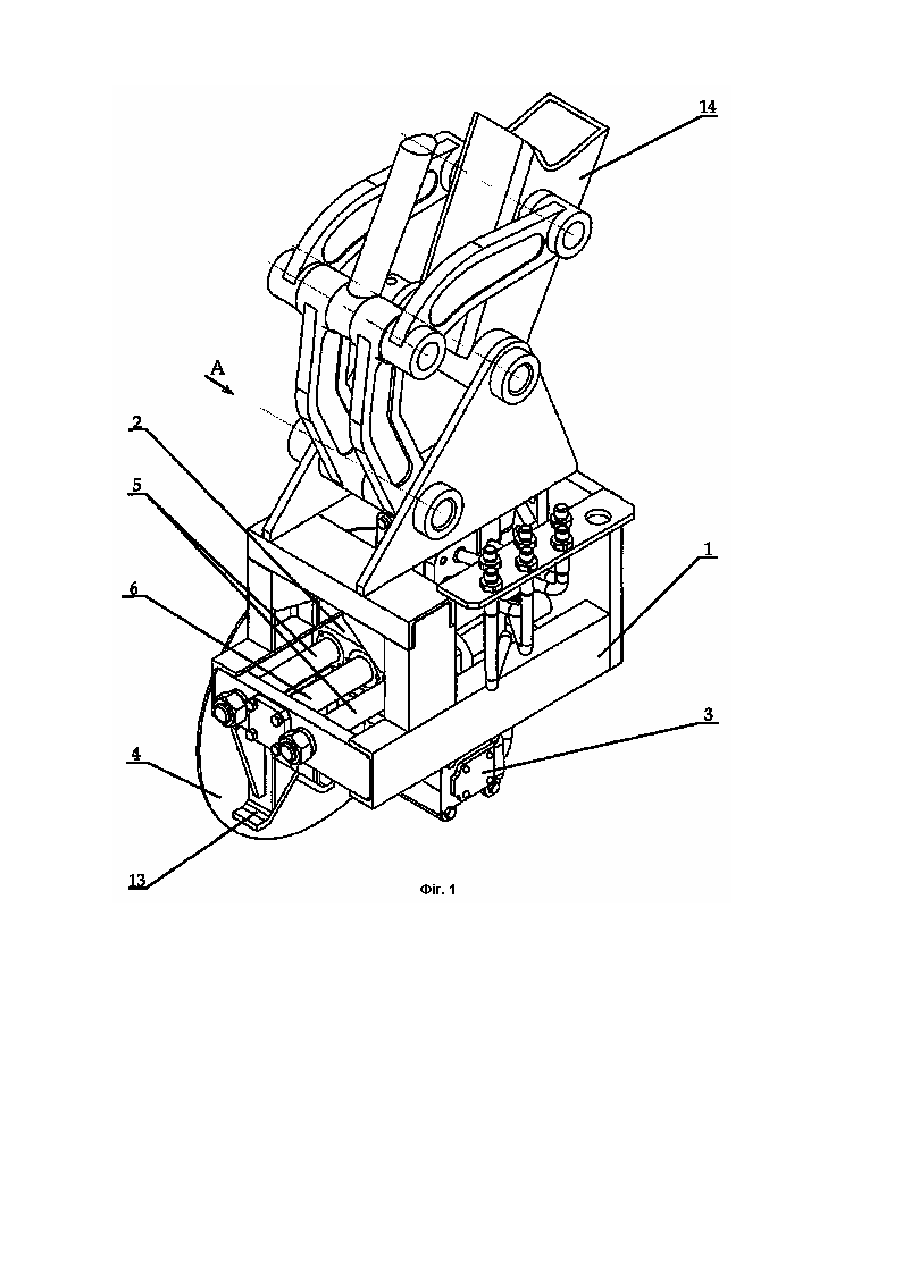

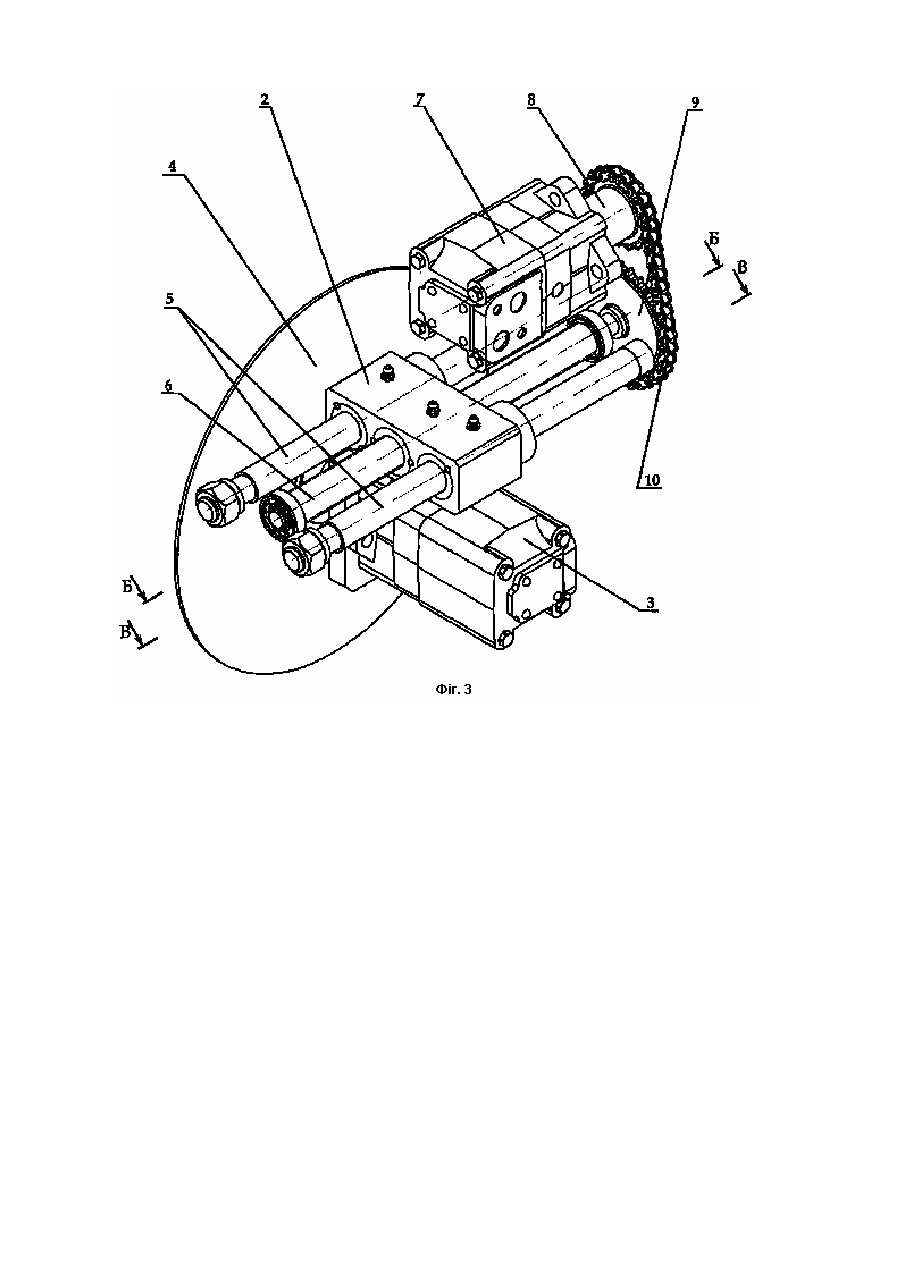

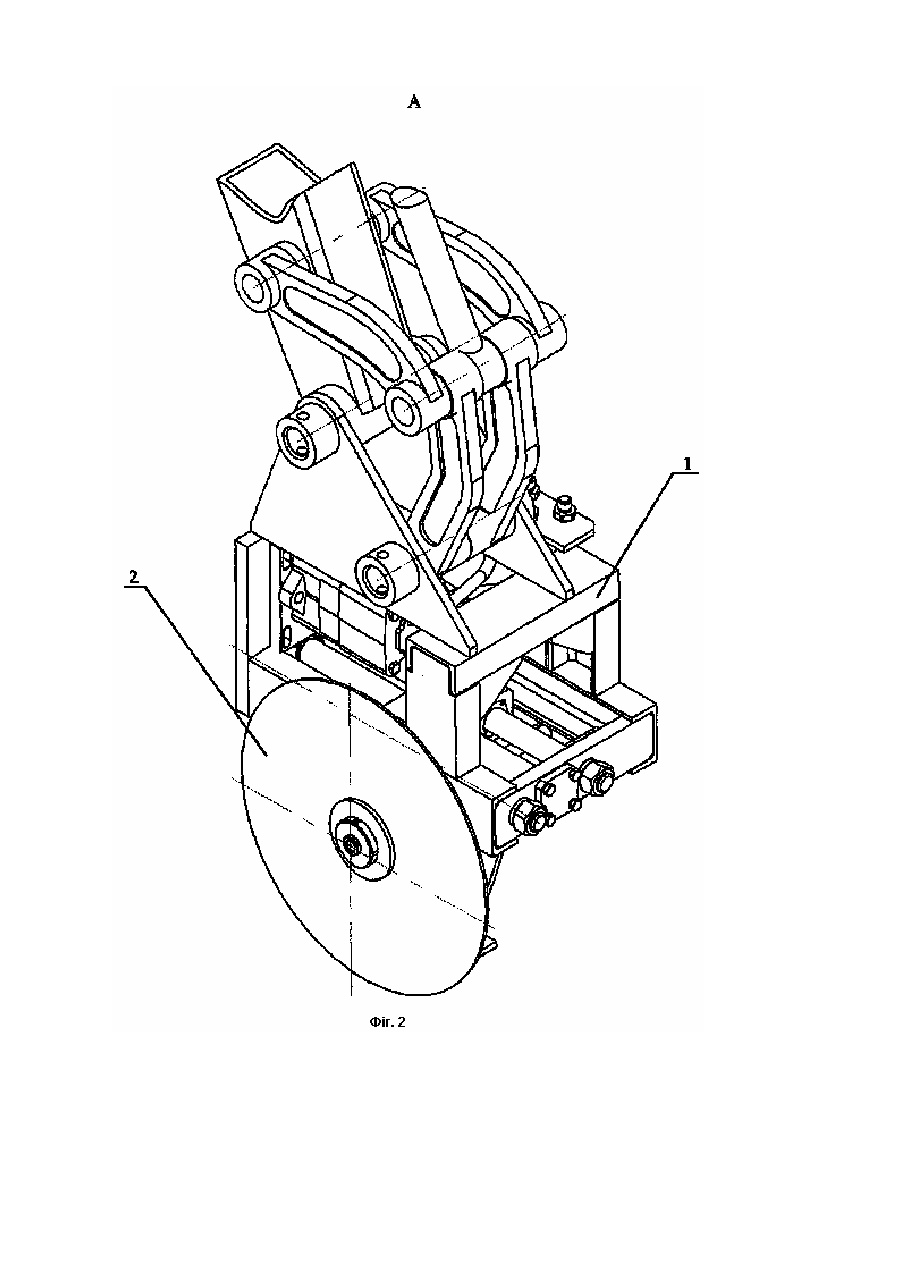

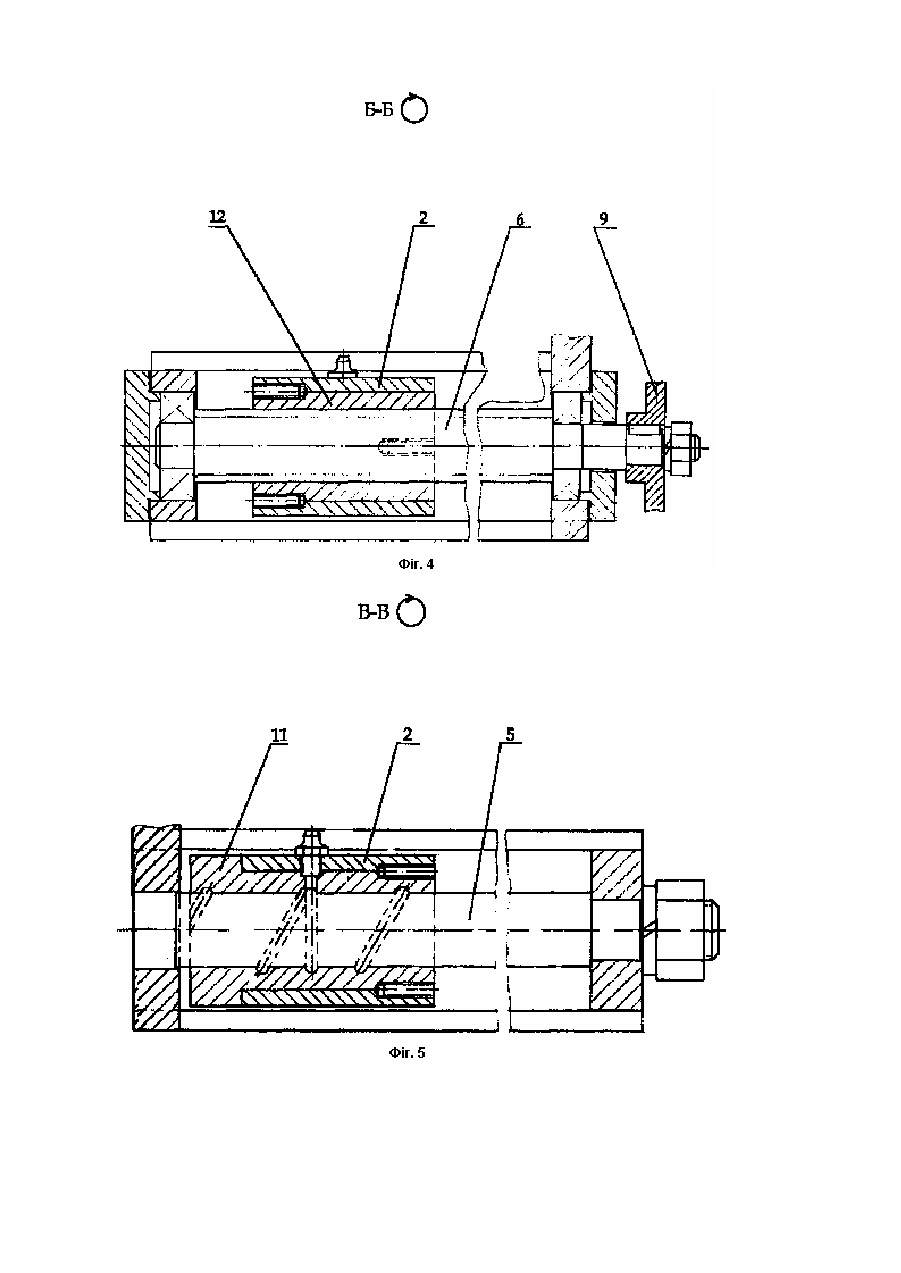

Корисна модель відноситься до ядерної техніки, а саме, до виробів, якими оснащуються самохідні дистанційно керовані комплекси (СДУК) для очищення локальних ділянок радіоактивного зараження. Відомі індустріальні пристрої фірми Makita (Німеччина), які містять корпус, двигун, диск пили [каталог “інструменти” фірма Makita 2000/2001p.]. Недоліком відомих конструкцій є відсутність механізму подачі диска пили на виріб (предмет, що розрізається). Подача диска пили на виріб здійснюється вручну. Приведений недолік виключає можливість використовування відомих індустріальних пристроїв з дисковими пилами для оснащення самохідних дистанційно керованих комплексів. Задачею заявленої корисної моделі є створення пристрою для різання труб, залізобетонних виробів, змонтованого, як навісне устаткування, на самохідних дистанційно керованих комплексах. Технічний результат полягає в тому, що конструкція пристрою забезпечує можливість дистанційного управління процесом різання. Пристрій для різання труб і залізобетонних виробів містить раму 1, повзун 2, двигун 3 з диском пили 4, напрямні колонки 5, гвинт 6 подачі повзуна з диском пили 4, привід подачі 7, передаючі зірочки 8 і 9 і ланцюг 10. Корисна модель пояснюється кресленнями: Фіг.1 - загальний вигляд пристрою для різання труб і залізобетонних виробів, Фіг.2 - загальний вигляд (вид А), Фіг.3 - загальний вигляд: кінематична схема Фіг.4 - загальний вигляд: перетин Б-Б Фіг.5 - загальний вигляд: перетин В-В Робота пристрою для різання труб і виробів із залізобетону здійснюється таким чином. Пристрій базується призмою 13 на вироби, які розрізають. Після чого включається привід 3, обертання диска пили 4 потім включається двигун 7 приводу подачі диска пили на виріб що обробляється. Подача диска пили на виріб здійснюється обертанням валу двигуна 7, який через зірочки 8, 9 і ланцюг 10 приводить в обертання ходовий гвинт 6, який через гайку 12 переміщує повзун 2. На повзуні 2 змонтований привід 3 диска пили 4, які разом з повзуном здійснюють робочу подачу диска пили на предмет, який розрізають. Повзун 2 переміщується по напрямних колонках 5, які змонтовані в рамі 1. В повзуні 2 встановлені нерухомо втулки 11, виготовлені з антифрикційного матеріалу, які ковзають по направляючих колонках 5. Такий пристій дозволяє здійснювати дистанційне управління процесом різання, що дає можливість проведення такої роботи без присутності людей.
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for cutting steel pipes, cast iron pipes, and reinforced concrete products
Автори англійськоюBlanar Oleh Volodymyrovych
Назва патенту російськоюУстройство для резки стальных труб, чугунных труб и железобетонных изделий
Автори російськоюБланар Олег Владимирович
МПК / Мітки
МПК: G21F 5/005
Мітки: чавунних, залізобетону, труб, виробів, сталевих, різання, пристрій
