Пристрій захисту

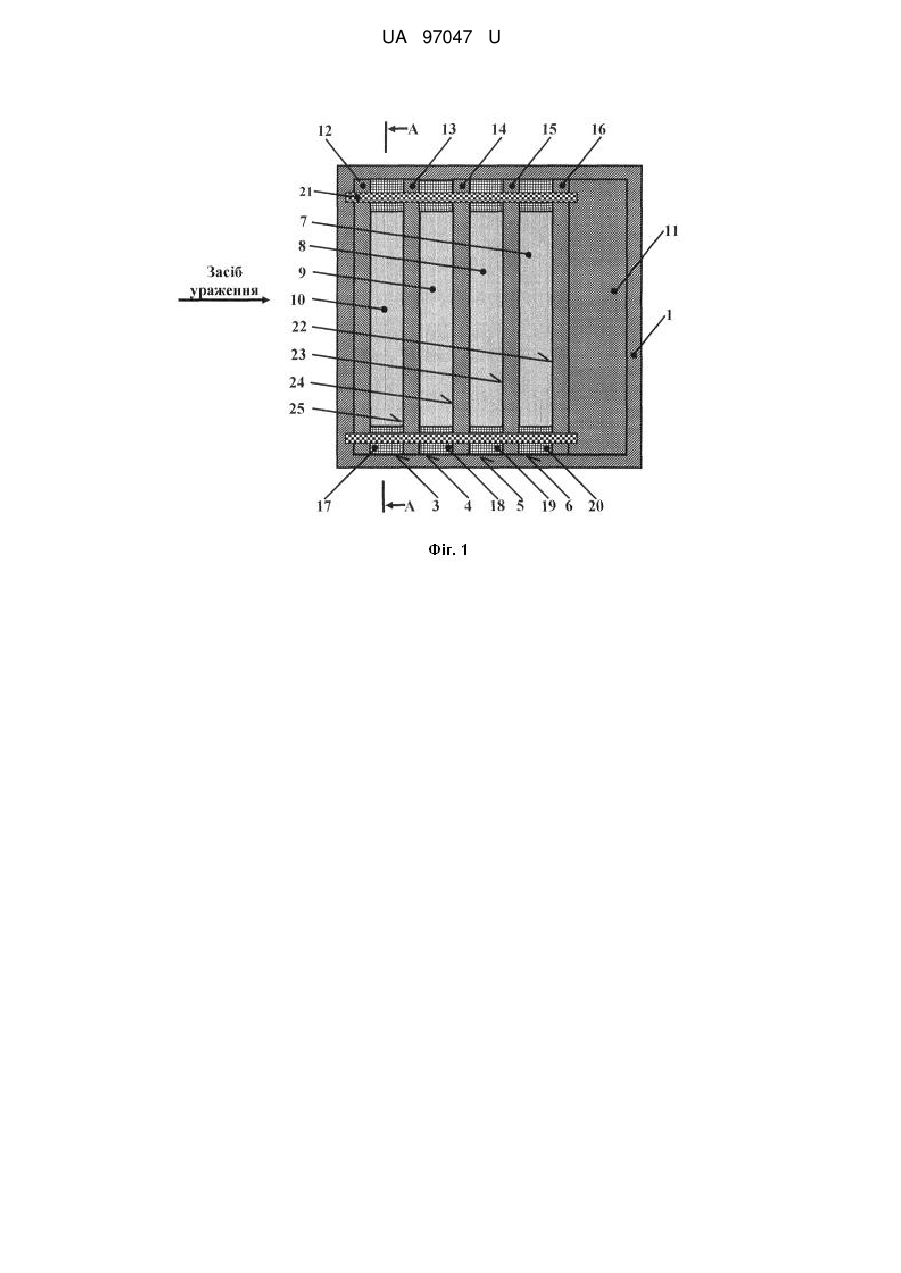

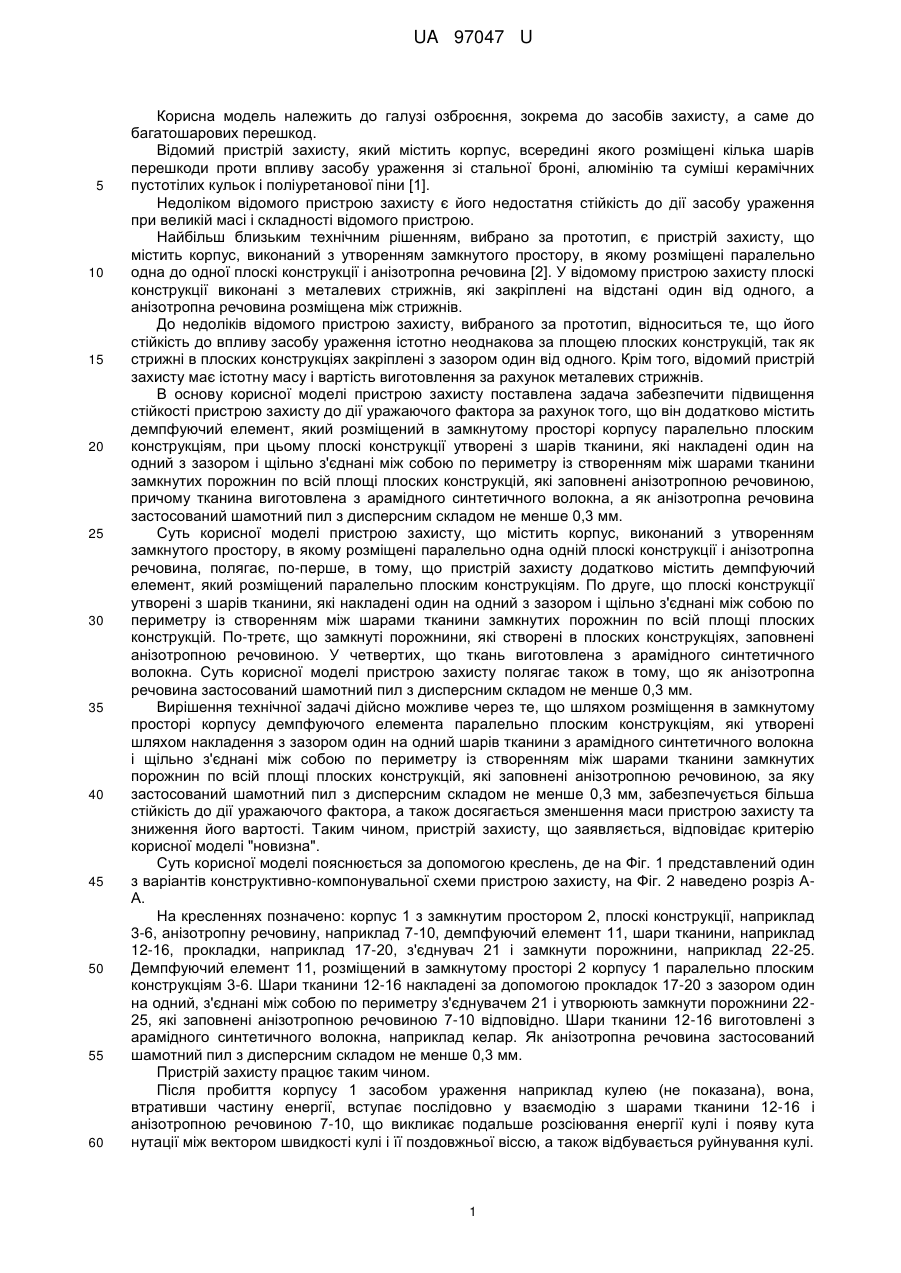

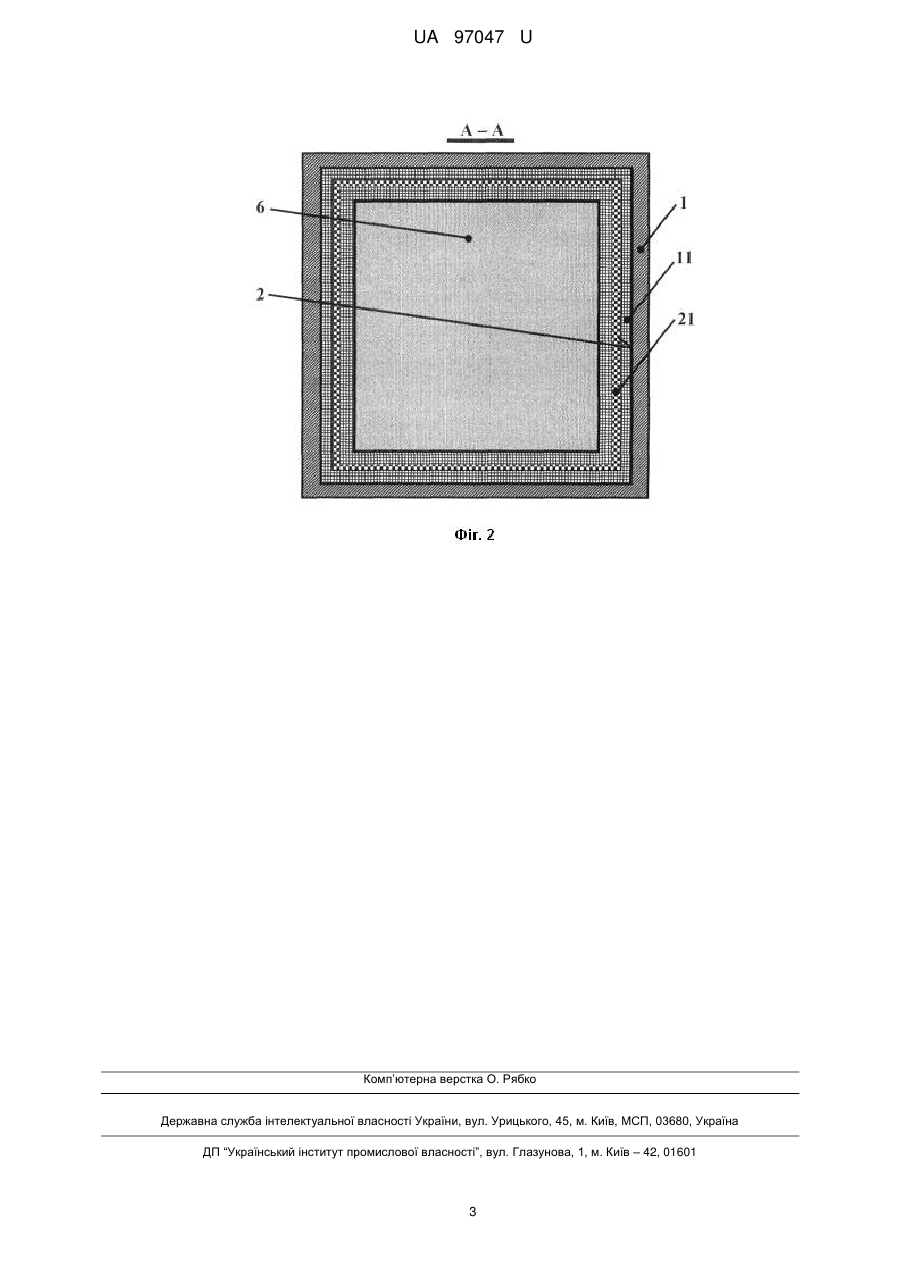

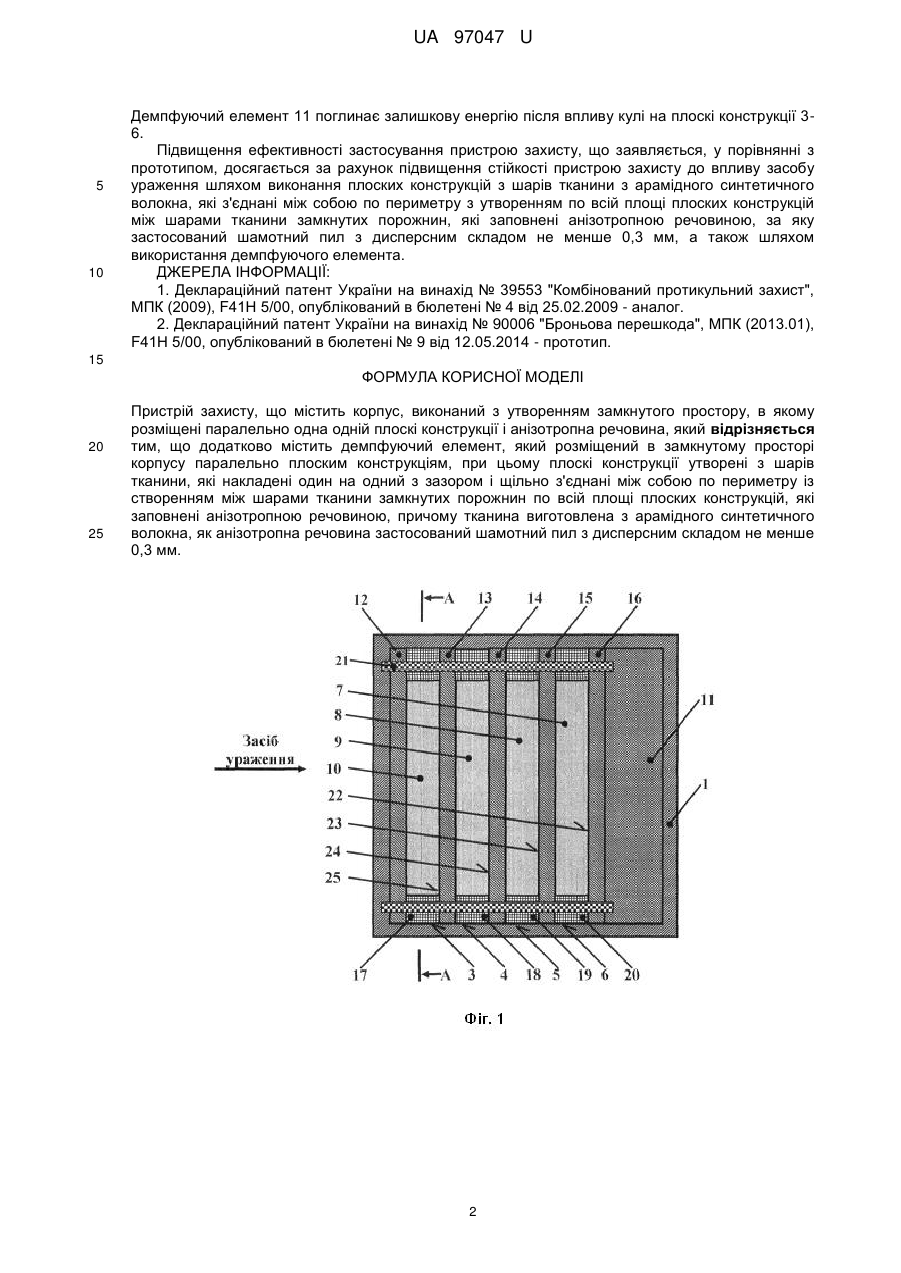

Реферат: Пристрій захисту містить корпус, виконаний з утворенням замкнутого простору, в якому розміщені паралельно одна одній плоскі конструкції і анізотропна речовина. Додатково містить демпфуючий елемент, який розміщений в замкнутому просторі корпусу паралельно плоским конструкціям, при цьому плоскі конструкції утворені з шарів тканини, які накладені один на одний з зазором і щільно з'єднані між собою по периметру із створенням між шарами тканини замкнутих порожнин по всій площі плоских конструкцій, які заповнені анізотропною речовиною, причому тканина виготовлена з арамідного синтетичного волокна, як анізотропна речовина застосований шамотний пил з дисперсним складом не менше 0,3 мм. UA 97047 U (12) UA 97047 U UA 97047 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до засобів захисту, а саме до багатошарових перешкод. Відомий пристрій захисту, який містить корпус, всередині якого розміщені кілька шарів перешкоди проти впливу засобу ураження зі стальної броні, алюмінію та суміші керамічних пустотілих кульок і поліуретанової піни [1]. Недоліком відомого пристрою захисту є його недостатня стійкість до дії засобу ураження при великій масі і складності відомого пристрою. Найбільш близьким технічним рішенням, вибрано за прототип, є пристрій захисту, що містить корпус, виконаний з утворенням замкнутого простору, в якому розміщені паралельно одна до одної плоскі конструкції і анізотропна речовина [2]. У відомому пристрою захисту плоскі конструкції виконані з металевих стрижнів, які закріплені на відстані один від одного, а анізотропна речовина розміщена між стрижнів. До недоліків відомого пристрою захисту, вибраного за прототип, відноситься те, що його стійкість до впливу засобу ураження істотно неоднакова за площею плоских конструкцій, так як стрижні в плоских конструкціях закріплені з зазором один від одного. Крім того, відомий пристрій захисту має істотну масу і вартість виготовлення за рахунок металевих стрижнів. В основу корисної моделі пристрою захисту поставлена задача забезпечити підвищення стійкості пристрою захисту до дії уражаючого фактора за рахунок того, що він додатково містить демпфуючий елемент, який розміщений в замкнутому просторі корпусу паралельно плоским конструкціям, при цьому плоскі конструкції утворені з шарів тканини, які накладені один на одний з зазором і щільно з'єднані між собою по периметру із створенням між шарами тканини замкнутих порожнин по всій площі плоских конструкцій, які заповнені анізотропною речовиною, причому тканина виготовлена з арамідного синтетичного волокна, а як анізотропна речовина застосований шамотний пил з дисперсним складом не менше 0,3 мм. Суть корисної моделі пристрою захисту, що містить корпус, виконаний з утворенням замкнутого простору, в якому розміщені паралельно одна одній плоскі конструкції і анізотропна речовина, полягає, по-перше, в тому, що пристрій захисту додатково містить демпфуючий елемент, який розміщений паралельно плоским конструкціям. По друге, що плоскі конструкції утворені з шарів тканини, які накладені один на одний з зазором і щільно з'єднані між собою по периметру із створенням між шарами тканини замкнутих порожнин по всій площі плоских конструкцій. По-третє, що замкнуті порожнини, які створені в плоских конструкціях, заповнені анізотропною речовиною. У четвертих, що ткань виготовлена з арамідного синтетичного волокна. Суть корисної моделі пристрою захисту полягає також в тому, що як анізотропна речовина застосований шамотний пил з дисперсним складом не менше 0,3 мм. Вирішення технічної задачі дійсно можливе через те, що шляхом розміщення в замкнутому просторі корпусу демпфуючого елемента паралельно плоским конструкціям, які утворені шляхом накладення з зазором один на одний шарів тканини з арамідного синтетичного волокна і щільно з'єднані між собою по периметру із створенням між шарами тканини замкнутих порожнин по всій площі плоских конструкцій, які заповнені анізотропною речовиною, за яку застосований шамотний пил з дисперсним складом не менше 0,3 мм, забезпечується більша стійкість до дії уражаючого фактора, а також досягається зменшення маси пристрою захисту та зниження його вартості. Таким чином, пристрій захисту, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 представлений один з варіантів конструктивно-компонувальної схеми пристрою захисту, на Фіг. 2 наведено розріз АА. На кресленнях позначено: корпус 1 з замкнутим простором 2, плоскі конструкції, наприклад 3-6, анізотропну речовину, наприклад 7-10, демпфуючий елемент 11, шари тканини, наприклад 12-16, прокладки, наприклад 17-20, з'єднувач 21 і замкнути порожнини, наприклад 22-25. Демпфуючий елемент 11, розміщений в замкнутому просторі 2 корпусу 1 паралельно плоским конструкціям 3-6. Шари тканини 12-16 накладені за допомогою прокладок 17-20 з зазором один на одний, з'єднані між собою по периметру з'єднувачем 21 і утворюють замкнути порожнини 2225, які заповнені анізотропною речовиною 7-10 відповідно. Шари тканини 12-16 виготовлені з арамідного синтетичного волокна, наприклад келар. Як анізотропна речовина застосований шамотний пил з дисперсним складом не менше 0,3 мм. Пристрій захисту працює таким чином. Після пробиття корпусу 1 засобом ураження наприклад кулею (не показана), вона, втративши частину енергії, вступає послідовно у взаємодію з шарами тканини 12-16 і анізотропною речовиною 7-10, що викликає подальше розсіювання енергії кулі і появу кута нутації між вектором швидкості кулі і її поздовжньої віссю, а також відбувається руйнування кулі. 1 UA 97047 U 5 10 Демпфуючий елемент 11 поглинає залишкову енергію після впливу кулі на плоскі конструкції 36. Підвищення ефективності застосування пристрою захисту, що заявляється, у порівнянні з прототипом, досягається за рахунок підвищення стійкості пристрою захисту до впливу засобу ураження шляхом виконання плоских конструкцій з шарів тканини з арамідного синтетичного волокна, які з'єднані між собою по периметру з утворенням по всій площі плоских конструкцій між шарами тканини замкнутих порожнин, які заповнені анізотропною речовиною, за яку застосований шамотний пил з дисперсним складом не менше 0,3 мм, а також шляхом використання демпфуючого елемента. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Деклараційний патент України на винахід № 39553 "Комбінований протикульний захист", МПК (2009), F41Н 5/00, опублікований в бюлетені № 4 від 25.02.2009 - аналог. 2. Деклараційний патент України на винахід № 90006 "Броньова перешкода", МПК (2013.01), F41Н 5/00, опублікований в бюлетені № 9 від 12.05.2014 - прототип. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій захисту, що містить корпус, виконаний з утворенням замкнутого простору, в якому розміщені паралельно одна одній плоскі конструкції і анізотропна речовина, який відрізняється тим, що додатково містить демпфуючий елемент, який розміщений в замкнутому просторі корпусу паралельно плоским конструкціям, при цьому плоскі конструкції утворені з шарів тканини, які накладені один на одний з зазором і щільно з'єднані між собою по периметру із створенням між шарами тканини замкнутих порожнин по всій площі плоских конструкцій, які заповнені анізотропною речовиною, причому тканина виготовлена з арамідного синтетичного волокна, як анізотропна речовина застосований шамотний пил з дисперсним складом не менше 0,3 мм. 2 UA 97047 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
