Опалювальна система

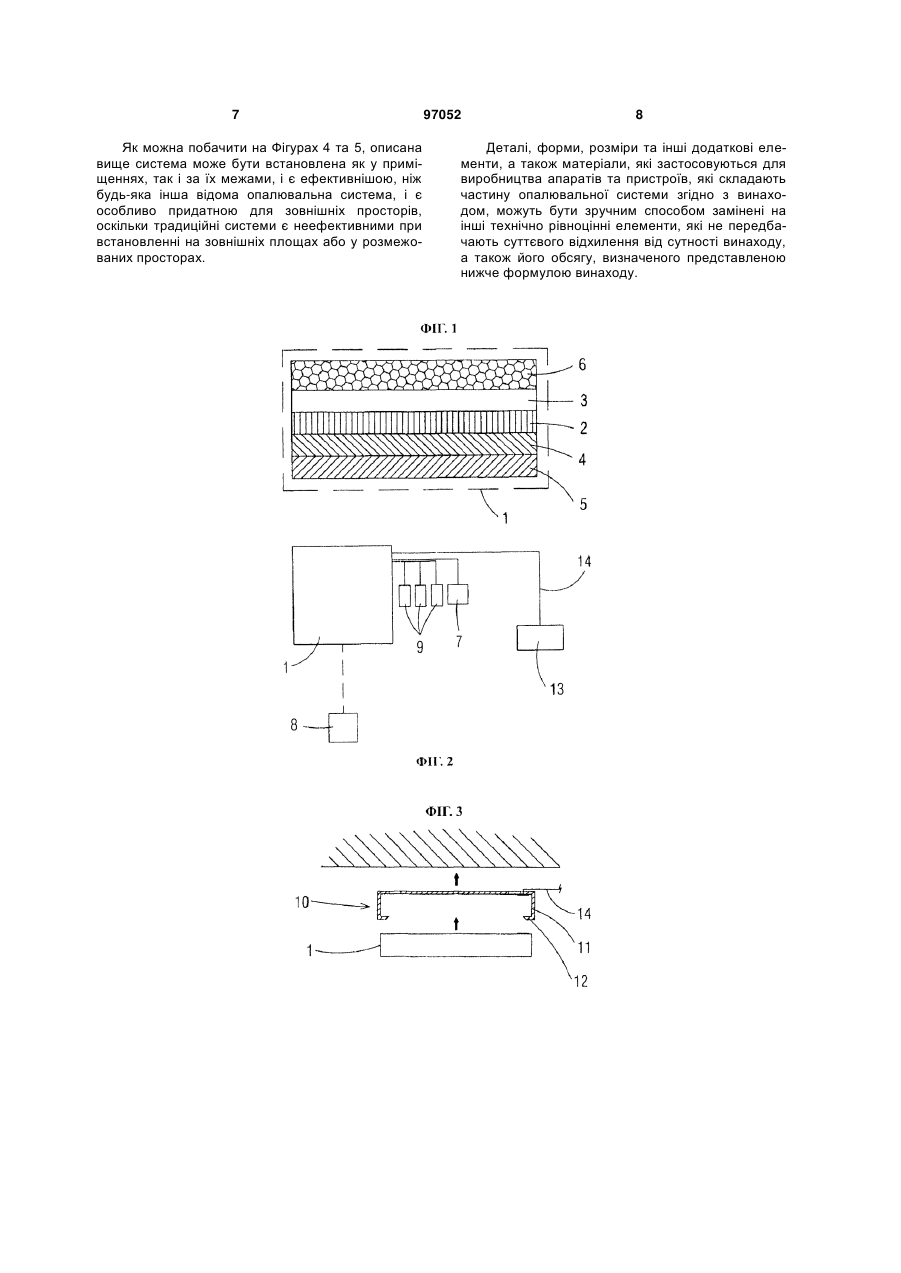

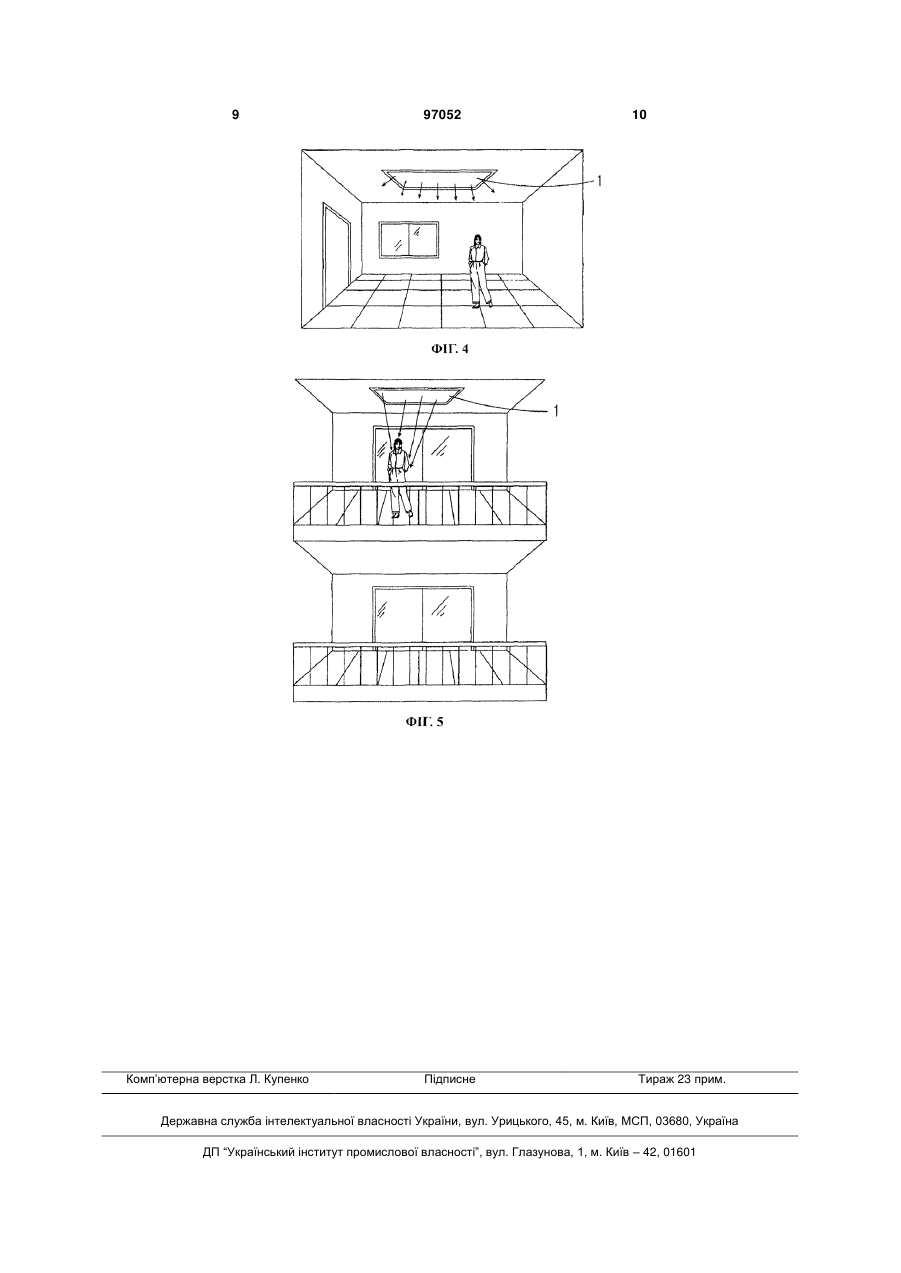

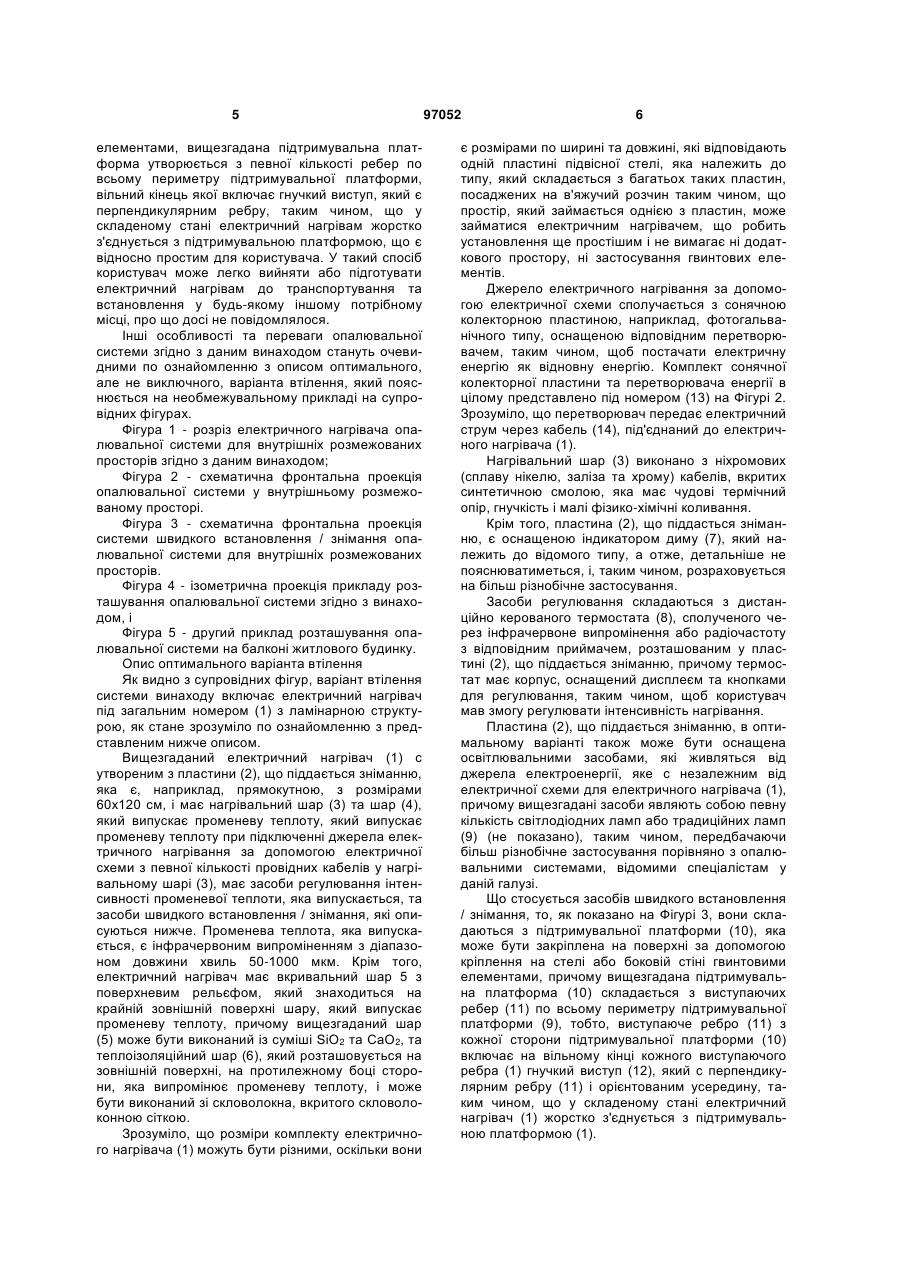

1. Опалювальна система, яка характеризується тим, що включає електричний нагрівач з ламінарною структурою, утвореною з пластини, що піддається зніманню, яка має електропровідний шар та шар, який випускає променеву теплоту, який випускає променеву теплоту при підключенні джерела електричного нагрівання за допомогою електричної схеми з певної кількості провідних кабелів у нагрівальному шарі, має засоби регулювання інтенсивності променевої теплоти, яка випускається, та засоби швидкого встановлення/знімання, таким чином, що шар, який випускає променеву теплоту, може підтримуватися при температурі 80-110 °С з густиною енергії 750-800 2 Вт/м , причому випромінювана променева теплота є інфрачервоним випроміненням у діапазоні довжини хвиль 50-1000 мкм. 2. Опалювальна система за п. 1, яка відрізняється тим, що джерело електричного нагрівання за допомогою електричної схеми є пов'язаним з принаймні однією сонячною колекторною пластиною, оснащеною відповідним перетворювачем. 3. Опалювальна система за п. 1, яка відрізняється тим, що пластина, що піддається зніманню, є виконаною з алюмінію. 4. Опалювальна система за п. 1, яка відрізняється тим, що пластина, що піддається зніманню, є оснащеною освітлювальними засобами, які жив 2 (19) 1 3 Дана заявка стосується опалювальної системи, яка має суттєву новизну та переваги. Більш конкретно винахід стосується опалювальної системи з випроміненням променевої теплоти, призначеної для внутрішніх та зовнішніх розмежованих просторів, яка мас вищий енергетичний ККД, ніж у нині відомих опалювальних пристроїв. Останнім часом більшість традиційних опалювальних систем для обігрівання внутрішнього простору квартир або офісів працює на основі або застосування електричних радіаторів, які споживають велику кількість електричної енергії, або застосування газових нагрівачів, які насамперед потребують установлення обладнання, яке вимагає регулярного обслуговування з міркувань безпеки. Робота двох описаних вище опалювальних систем грунтується на підтриманні тепла всередині розмежованого простору шляхом нагрівання повітря, яке перебуває всередині нього, таким чином, що у разі, коли користувач залишає вищезгаданий розмежований простір, він зазнає теплового удару, по суті через те, що повітря не є добрим провідником тепла, а отже, тіло користувача більшою або меншою мірою однаково зберігає його температуру, незалежно від температури навколишнього повітря. Крім того, відкривання вікна, яке перебуває у контакті з зовнішнім середовищем у холодних умовах, викликає швидке охолодження повітря всередині розмежованого простору, незважаючи на роботу опалювального обладнання, а отже, його ефективність може бути сумнівною як з точки зору енергетичного ККД, так і з точки зору робочих характеристик. Даний винахід було розроблено з метою забезпечення опалювальної системи, яка усуває вищезгадані недоліки, також вносячи додаткові переваги, які стануть очевидними по ознайомленню з представленим нижче описом. Таким чином, мета даного винаходу полягає у забезпеченні опалювальної системи для розмежованих внутрішніх просторів та відносно розмежованих зовнішніх площ, таких, як, наприклад, тераси, яка характеризується тим, що включає електричний нагрівач з ламінарною структурою, утвореною з пластини, що піддасться зніманню, яка може бути закріплена на поверхні за допомогою стіни або стелі, що має електропровідний шар та шар, здатний випускати теплоту шляхом випромінення, який випускає променеву теплоту, коли застосовується джерело електричного нагрівання, за допомогою електричної з певної кількості провідних кабелів у нагрівальному шарі, вищезгаданий електричний нагрівач має засоби регулювання інтенсивності випромінюваної променевої теплоти та засоби швидкого встановлення / знімання, таким чином, що шар, який випускає променеву теплоту, може підтримуватися при темпе2 ратурі 80-110°С з густиною енергії 750-800 Вт/м . Променева теплота, яка випускається, є інфрачервоним випроміненням з діапазоном довжини хвиль 50-1000 мкм. 97052 4 Завдяки цим особливостям, досягається високоефективна опалювальна система на основі інфрачервоного випромінення, яка виробляє тепло у зовсім інший спосіб порівняно з вищезгаданими традиційними системами, що забезпечує заощадження енергії, яке може досягати 30% і навіть до 50% на площах з великою втратою повітря або у частково відкритих просторах. Використання інфрачервоного випромінення також усуває шкідливі бактерії, а також поганий запах. Іншою помітною перевагою є те, що не вимагається технічного обслуговування установки, яке є необхідним для систем, які працюють на основі газу, і втрати тепла є нижчими, оскільки не застосовуються труби, клапани або радіатори. Застосування цього джерела теплоти дозволяє фізично нагрівати матеріальні речі, на відміну від навколишнього повітря, яке міститься всередині розмежованого простору. Діапазон довжини хвиль 50-1000 мкм мас високу проникність для органічних матеріалів, включаючи тіло людини, і використовується як допомога для організму, оскільки вищезгаданий діапазон довжини хвиль сприяє обмінові речовин у людини. Інші вигідні особливості та варіанти втілення системи згідно з винаходом розкриваються у залежних пунктах формули винаходу. В оптимальному варіанті джерело електричного нагрівання за допомогою електричної схеми є пов'язаним з принаймні однією сонячною колекторною пластиною, таким чином, щоб дозволяти додатково знижувати споживання енергії, необхідної для виконання функції обігрівання. В оптимальному варіанті пластина, що піддається зніманню, є виконаною з алюмінію і також є оснащеною освітлювальним засобом, який живиться від джерела електроенергії, яке є незалежним від електричної схеми для пластини, таким чином, щоб його можна було застосовувати як світлову пляму і розташовувати у центрі стелі кімнати або розмежованого простору. Те, що пластину виконують з алюмінію, дозволяє значно зменшити вагу електричного нагрівача, особливо, якщо вищезгадана пластина має великий розмір. Згідно з іншим аспектом винаходу, пластина, що піддається зніманню, включає теплоізоляційний шар, розташований на зовнішній поверхні, на протилежному боці сторони, яка випромінює променеву теплоту. Вищезгаданий ізоляційний шар є виконаним зі скловолокна, вкритого скловолоконною сіткою. В оптимальному варіанті пластина, що піддається зніманню, є оснащеною індикатором диму, що, таким чином, розширює можливості застосування опалювальної системи. Засіб регулювання для електричного нагрівача складається з термостата, який може належати до типу з дистанційним керуванням, що дозволяє просто й швидко здійснювати регулювання у будь-який час згідно з потребами користувача. Згідно з ще однією оптимальною особливістю винаходу, засоби швидкого встановлення / знімання складаються з підтримувальної платформи, яка може бути закріплена на поверхні за допомогою кріплення на стелі або боковій стіні гвинтовими 5 елементами, вищезгадана підтримувальна платформа утворюється з певної кількості ребер по всьому периметру підтримувальної платформи, вільний кінець якої включає гнучкий виступ, який є перпендикулярним ребру, таким чином, що у складеному стані електричний нагрівам жорстко з'єднується з підтримувальною платформою, що є відносно простим для користувача. У такий спосіб користувач може легко вийняти або підготувати електричний нагрівам до транспортування та встановлення у будь-якому іншому потрібному місці, про що досі не повідомлялося. Інші особливості та переваги опалювальної системи згідно з даним винаходом стануть очевидними по ознайомленню з описом оптимального, але не виключного, варіанта втілення, який пояснюється на необмежувальному прикладі на супровідних фігурах. Фігура 1 - розріз електричного нагрівача опалювальної системи для внутрішніх розмежованих просторів згідно з даним винаходом; Фігура 2 - схематична фронтальна проекція опалювальної системи у внутрішньому розмежованому просторі. Фігура 3 - схематична фронтальна проекція системи швидкого встановлення / знімання опалювальної системи для внутрішніх розмежованих просторів. Фігура 4 - ізометрична проекція прикладу розташування опалювальної системи згідно з винаходом, і Фігура 5 - другий приклад розташування опалювальної системи на балконі житлового будинку. Опис оптимального варіанта втілення Як видно з супровідних фігур, варіант втілення системи винаходу включає електричний нагрівач під загальним номером (1) з ламінарною структурою, як стане зрозуміло по ознайомленню з представленим нижче описом. Вищезгаданий електричний нагрівач (1) с утвореним з пластини (2), що піддається зніманню, яка є, наприклад, прямокутною, з розмірами 60x120 см, і має нагрівальний шар (3) та шар (4), який випускає променеву теплоту, який випускає променеву теплоту при підключенні джерела електричного нагрівання за допомогою електричної схеми з певної кількості провідних кабелів у нагрівальному шарі (3), має засоби регулювання інтенсивності променевої теплоти, яка випускається, та засоби швидкого встановлення / знімання, які описуються нижче. Променева теплота, яка випускається, є інфрачервоним випроміненням з діапазоном довжини хвиль 50-1000 мкм. Крім того, електричний нагрівач має вкривальний шар 5 з поверхневим рельєфом, який знаходиться на крайній зовнішній поверхні шару, який випускає променеву теплоту, причому вищезгаданий шар (5) може бути виконаний із суміші SіO2 та СаО2, та теплоізоляційний шар (6), який розташовується на зовнішній поверхні, на протилежному боці сторони, яка випромінює променеву теплоту, і може бути виконаний зі скловолокна, вкритого скловолоконною сіткою. Зрозуміло, що розміри комплекту електричного нагрівача (1) можуть бути різними, оскільки вони 97052 6 є розмірами по ширині та довжині, які відповідають одній пластині підвісної стелі, яка належить до типу, який складається з багатьох таких пластин, посаджених на в'яжучий розчин таким чином, що простір, який займається однією з пластин, може займатися електричним нагрівачем, що робить установлення ще простішим і не вимагає ні додаткового простору, ні застосування гвинтових елементів. Джерело електричного нагрівання за допомогою електричної схеми сполучається з сонячною колекторною пластиною, наприклад, фотогальванічного типу, оснащеною відповідним перетворювачем, таким чином, щоб постачати електричну енергію як відновну енергію. Комплект сонячної колекторної пластини та перетворювача енергії в цілому представлено під номером (13) на Фігурі 2. Зрозуміло, що перетворювач передає електричний струм через кабель (14), під'єднаний до електричного нагрівача (1). Нагрівальний шар (3) виконано з ніхромових (сплаву нікелю, заліза та хрому) кабелів, вкритих синтетичною смолою, яка має чудові термічний опір, гнучкість і малі фізико-хімічні коливання. Крім того, пластина (2), що піддасться зніманню, є оснащеною індикатором диму (7), який належить до відомого типу, а отже, детальніше не пояснюватиметься, і, таким чином, розраховується на більш різнобічне застосування. Засоби регулювання складаються з дистанційно керованого термостата (8), сполученого через інфрачервоне випромінення або радіочастоту з відповідним приймачем, розташованим у пластині (2), що піддається зніманню, причому термостат має корпус, оснащений дисплеєм та кнопками для регулювання, таким чином, щоб користувач мав змогу регулювати інтенсивність нагрівання. Пластина (2), що піддається зніманню, в оптимальному варіанті також може бути оснащена освітлювальними засобами, які живляться від джерела електроенергії, яке с незалежним від електричної схеми для електричного нагрівача (1), причому вищезгадані засоби являють собою певну кількість світлодіодних ламп або традиційних ламп (9) (не показано), таким чином, передбачаючи більш різнобічне застосування порівняно з опалювальними системами, відомими спеціалістам у даній галузі. Що стосується засобів швидкого встановлення / знімання, то, як показано на Фігурі 3, вони складаються з підтримувальної платформи (10), яка може бути закріплена на поверхні за допомогою кріплення на стелі або боковій стіні гвинтовими елементами, причому вищезгадана підтримувальна платформа (10) складається з виступаючих ребер (11) по всьому периметру підтримувальної платформи (9), тобто, виступаюче ребро (11) з кожної сторони підтримувальної платформи (10) включає на вільному кінці кожного виступаючого ребра (1) гнучкий виступ (12), який с перпендикулярним ребру (11) і орієнтованим усередину, таким чином, що у складеному стані електричний нагрівач (1) жорстко з'єднується з підтримувальною платформою (1). 7 Як можна побачити на Фігурах 4 та 5, описана вище система може бути встановлена як у приміщеннях, так і за їх межами, і є ефективнішою, ніж будь-яка інша відома опалювальна система, і є особливо придатною для зовнішніх просторів, оскільки традиційні системи є неефективними при встановленні на зовнішніх площах або у розмежованих просторах. 97052 8 Деталі, форми, розміри та інші додаткові елементи, а також матеріали, які застосовуються для виробництва апаратів та пристроїв, які складають частину опалювальної системи згідно з винаходом, можуть бути зручним способом замінені на інші технічно рівноцінні елементи, які не передбачають суттєвого відхилення від сутності винаходу, а також його обсягу, визначеного представленою нижче формулою винаходу. 9 Комп’ютерна верстка Л. Купенко 97052 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
