Банка для швидкого приготування напоїв шляхом екстрагування й (або) настоювання із запобіжною кришкою

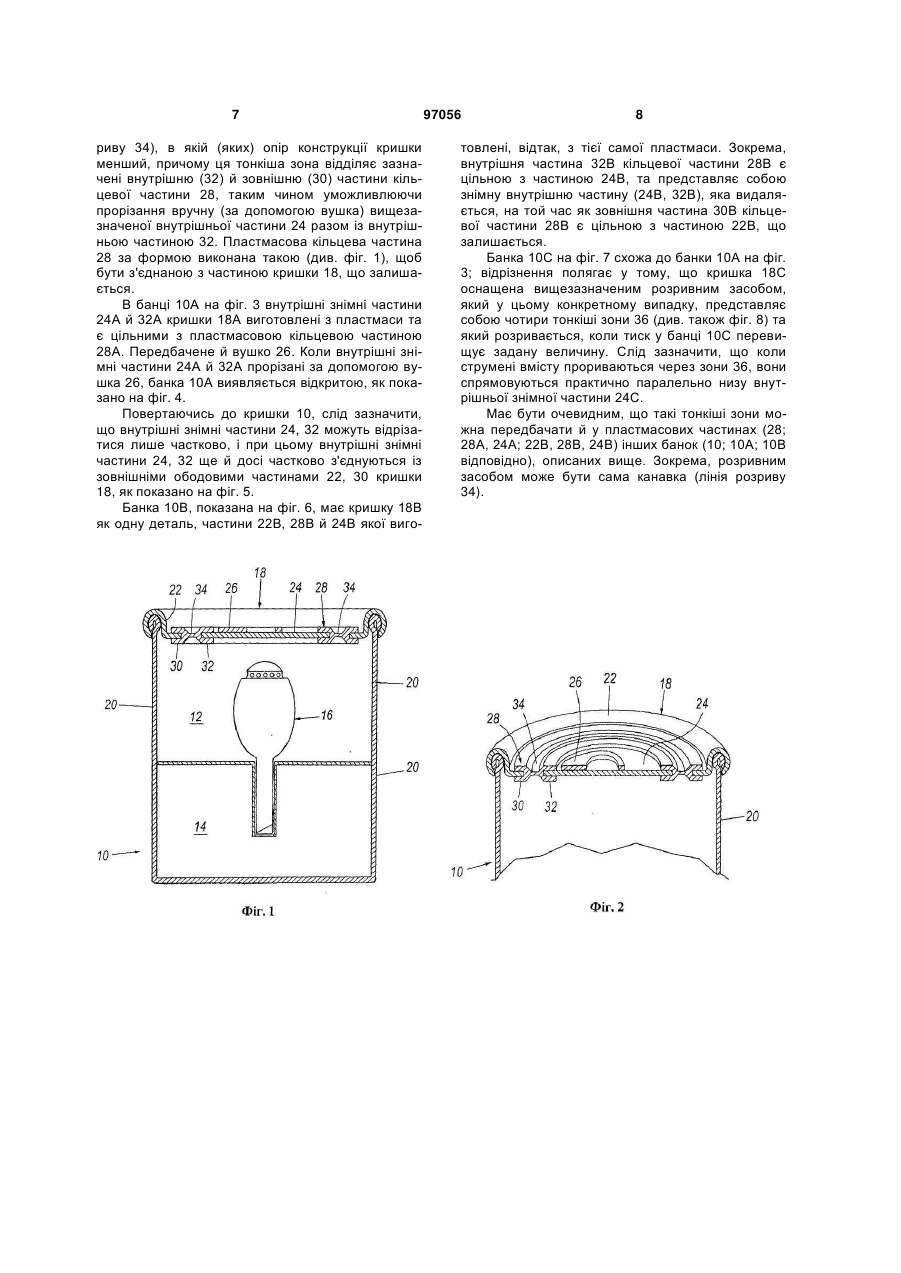

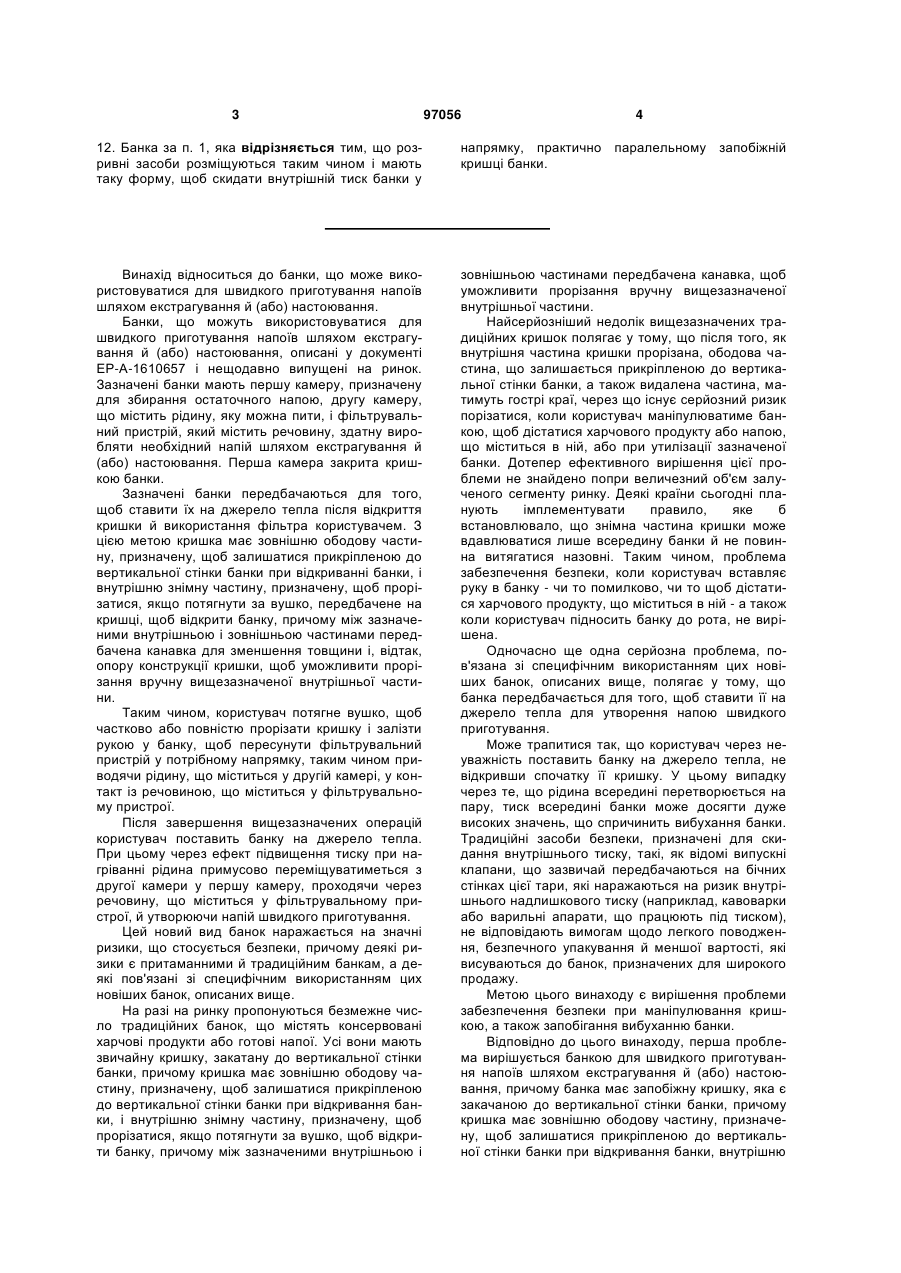

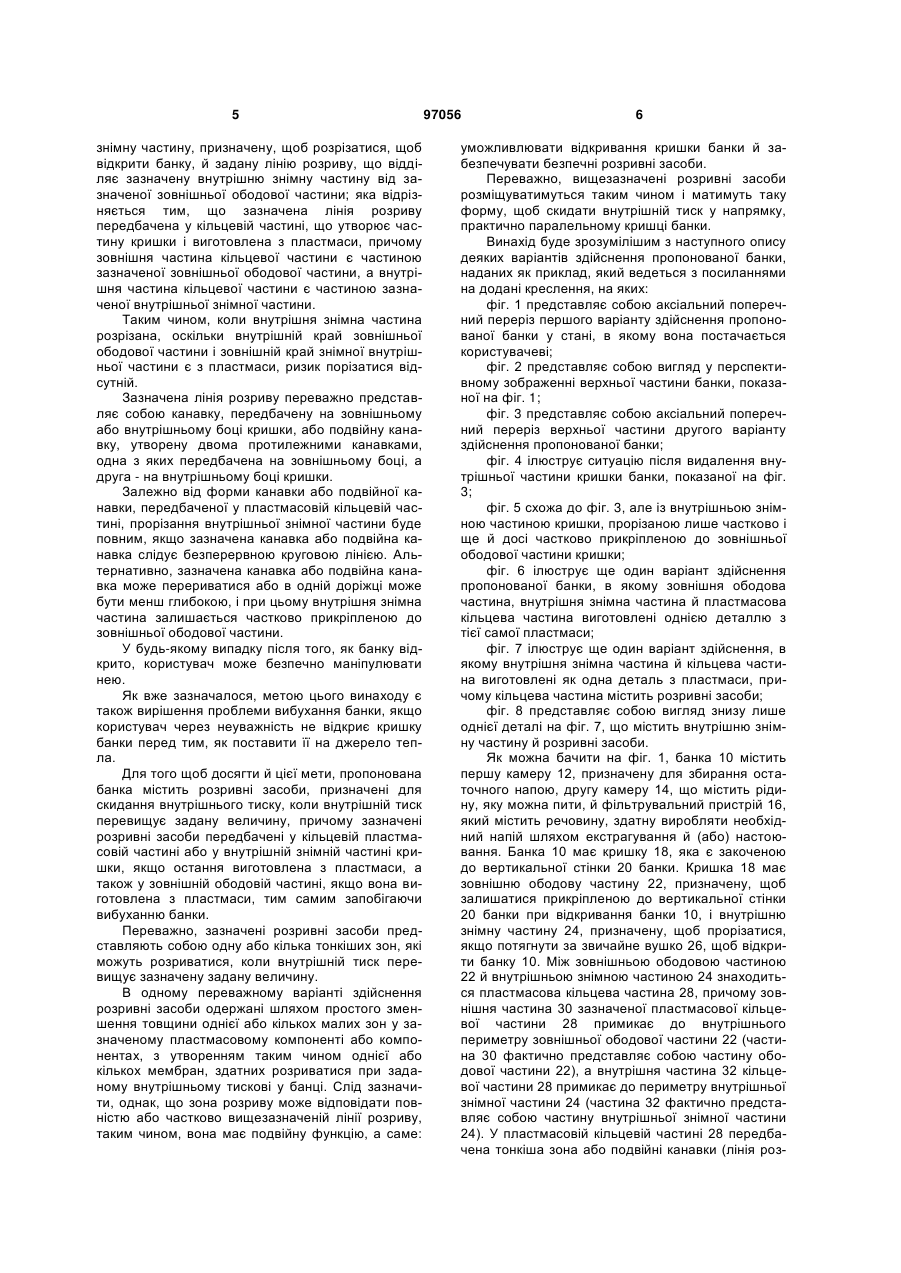

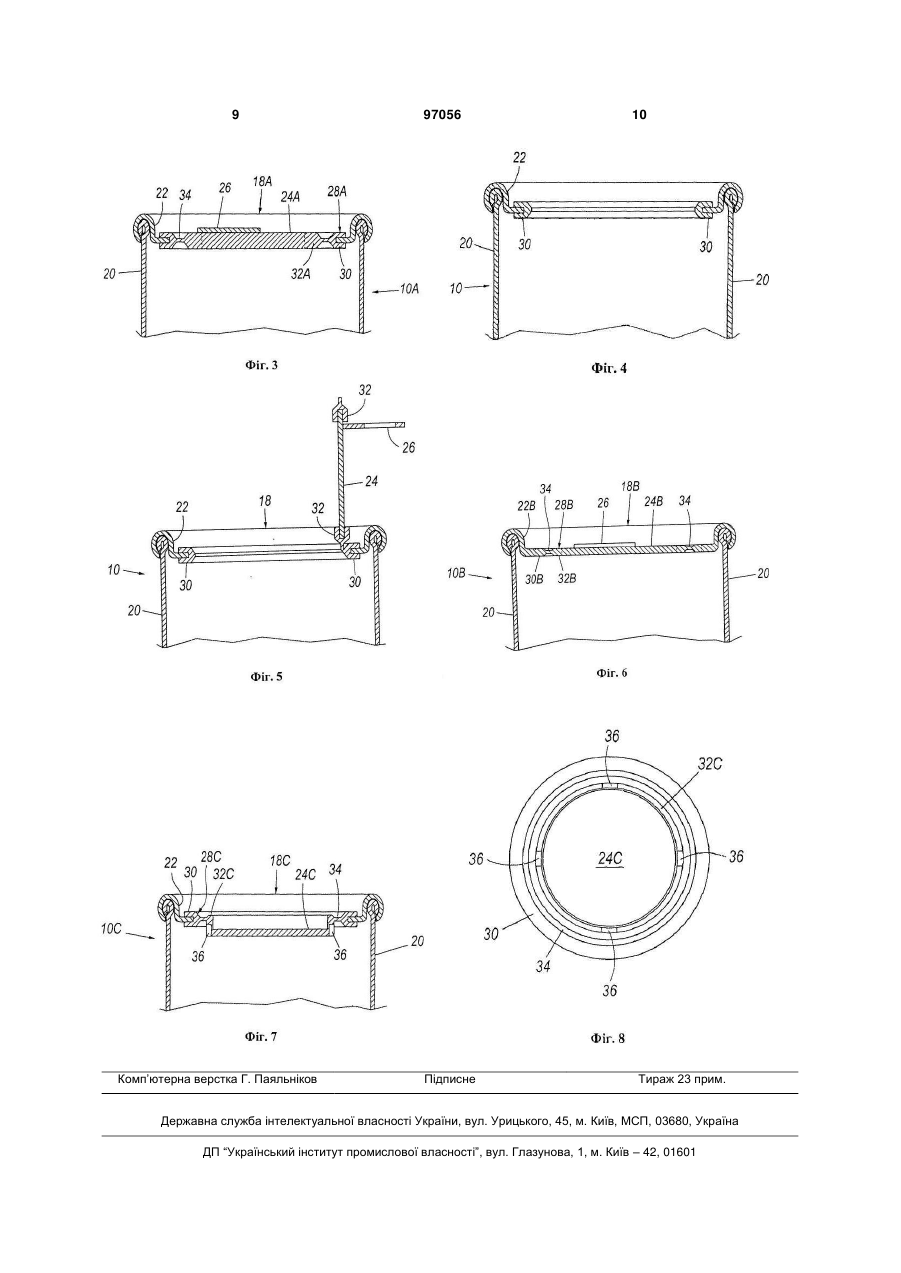

1. Банка (10; 10А; 10В; 10С) для швидкого приготування напоїв шляхом екстрагування й (або) настоювання із запобіжною кришкою (18; 18А, 18В; 18С), яка містить першу камеру (12), призначену для збирання остаточного напою, другу камеру (14), що містить рідину, яку можна пити, й фільтрувальний пристрій (16), який містить речовину, здатну виробляти необхідний напій шляхом екстрагування й (або) настоювання, причому банка передбачається для того, щоб ставитися на джерело тепла після відкриття кришки (18; 18А, 18В; 18С) банки й використання фільтрувального пристрою (16) користувачем, причому кришка (18; 18А, 18В; 18С) містить: зовнішню ободову частину (22; 22В), призначену, щоб залишатися прикріпленою до вертикальної стінки (20) банки при відкриванні банки; внутрішню знімну частину (24; 24А; 24В; 24С), призначену щоб прорізатися, щоб відкрити банку, й задану лінію розриву (34), що відділяє зазначену внутрішню знімну частину (24; 24А; 24В; 24С) від зазначеної зовнішньої ободової частини (22; 22В), яка відрізняється тим, що зазначена лінія розриву (34) передбачена у кільцевій частині (28; 28А; 28В; 28С), яка є частиною запобіжної кришки (18; 18А, 18В; 18С) і виготовлена з пластмаси, при цьому зовнішня частина (30; 30В) кільцевої частини (28; 28А; 28В; 28С) є частиною зазначеної зовнішньої ободової частини (22; 22В), а її внутрішня частина (32; 32В) є частиною зазначеної внутрішньої знімної частини (24; 24А; 24В; 24С). 2 (19) 1 3 97056 4 12. Банка за п. 1, яка відрізняється тим, що розривні засоби розміщуються таким чином і мають таку форму, щоб скидати внутрішній тиск банки у напрямку, практично паралельному запобіжній кришці банки. Винахід відноситься до банки, що може використовуватися для швидкого приготування напоїв шляхом екстрагування й (або) настоювання. Банки, що можуть використовуватися для швидкого приготування напоїв шляхом екстрагування й (або) настоювання, описані у документі ЕР-А-1610657 і нещодавно випущені на ринок. Зазначені банки мають першу камеру, призначену для збирання остаточного напою, другу камеру, що містить рідину, яку можна пити, і фільтрувальний пристрій, який містить речовину, здатну виробляти необхідний напій шляхом екстрагування й (або) настоювання. Перша камера закрита кришкою банки. Зазначені банки передбачаються для того, щоб ставити їх на джерело тепла після відкриття кришки й використання фільтра користувачем. З цією метою кришка має зовнішню ободову частину, призначену, щоб залишатися прикріпленою до вертикальної стінки банки при відкриванні банки, і внутрішню знімну частину, призначену, щоб прорізатися, якщо потягнути за вушко, передбачене на кришці, щоб відкрити банку, причому між зазначеними внутрішньою і зовнішньою частинами передбачена канавка для зменшення товщини і, відтак, опору конструкції кришки, щоб уможливити прорізання вручну вищезазначеної внутрішньої частини. Таким чином, користувач потягне вушко, щоб частково або повністю прорізати кришку і залізти рукою у банку, щоб пересунути фільтрувальний пристрій у потрібному напрямку, таким чином приводячи рідину, що міститься у другій камері, у контакт із речовиною, що міститься у фільтрувальному пристрої. Після завершення вищезазначених операцій користувач поставить банку на джерело тепла. При цьому через ефект підвищення тиску при нагріванні рідина примусово переміщуватиметься з другої камери у першу камеру, проходячи через речовину, що міститься у фільтрувальному пристрої, й утворюючи напій швидкого приготування. Цей новий вид банок наражається на значні ризики, що стосується безпеки, причому деякі ризики є притаманними й традиційним банкам, а деякі пов'язані зі специфічним використанням цих новіших банок, описаних вище. На разі на ринку пропонуються безмежне число традиційних банок, що містять консервовані харчові продукти або готові напої. Усі вони мають звичайну кришку, закатану до вертикальної стінки банки, причому кришка має зовнішню ободову частину, призначену, щоб залишатися прикріпленою до вертикальної стінки банки при відкривання банки, і внутрішню знімну частину, призначену, щоб прорізатися, якщо потягнути за вушко, щоб відкрити банку, причому між зазначеними внутрішньою і зовнішньою частинами передбачена канавка, щоб уможливити прорізання вручну вищезазначеної внутрішньої частини. Найсерйозніший недолік вищезазначених традиційних кришок полягає у тому, що після того, як внутрішня частина кришки прорізана, ободова частина, що залишається прикріпленою до вертикальної стінки банки, а також видалена частина, матимуть гострі краї, через що існує серйозний ризик порізатися, коли користувач маніпулюватиме банкою, щоб дістатися харчового продукту або напою, що міститься в ній, або при утилізації зазначеної банки. Дотепер ефективного вирішення цієї проблеми не знайдено попри величезний об'єм залученого сегменту ринку. Деякі країни сьогодні планують імплементувати правило, яке б встановлювало, що знімна частина кришки може вдавлюватися лише всередину банки й не повинна витягатися назовні. Таким чином, проблема забезпечення безпеки, коли користувач вставляє руку в банку - чи то помилково, чи то щоб дістатися харчового продукту, що міститься в ній - а також коли користувач підносить банку до рота, не вирішена. Одночасно ще одна серйозна проблема, пов'язана зі специфічним використанням цих новіших банок, описаних вище, полягає у тому, що банка передбачається для того, щоб ставити її на джерело тепла для утворення напою швидкого приготування. Може трапитися так, що користувач через неуважність поставить банку на джерело тепла, не відкривши спочатку її кришку. У цьому випадку через те, що рідина всередині перетворюється на пару, тиск всередині банки може досягти дуже високих значень, що спричинить вибухання банки. Традиційні засоби безпеки, призначені для скидання внутрішнього тиску, такі, як відомі випускні клапани, що зазвичай передбачаються на бічних стінках цієї тари, які наражаються на ризик внутрішнього надлишкового тиску (наприклад, кавоварки або варильні апарати, що працюють під тиском), не відповідають вимогам щодо легкого поводження, безпечного упакування й меншої вартості, які висуваються до банок, призначених для широкого продажу. Метою цього винаходу є вирішення проблеми забезпечення безпеки при маніпулювання кришкою, а також запобігання вибуханню банки. Відповідно до цього винаходу, перша проблема вирішується банкою для швидкого приготування напоїв шляхом екстрагування й (або) настоювання, причому банка має запобіжну кришку, яка є закачаною до вертикальної стінки банки, причому кришка має зовнішню ободову частину, призначену, щоб залишатися прикріпленою до вертикальної стінки банки при відкривання банки, внутрішню 5 знімну частину, призначену, щоб розрізатися, щоб відкрити банку, й задану лінію розриву, що відділяє зазначену внутрішню знімну частину від зазначеної зовнішньої ободової частини; яка відрізняється тим, що зазначена лінія розриву передбачена у кільцевій частині, що утворює частину кришки і виготовлена з пластмаси, причому зовнішня частина кільцевої частини є частиною зазначеної зовнішньої ободової частини, а внутрішня частина кільцевої частини є частиною зазначеної внутрішньої знімної частини. Таким чином, коли внутрішня знімна частина розрізана, оскільки внутрішній край зовнішньої ободової частини і зовнішній край знімної внутрішньої частини є з пластмаси, ризик порізатися відсутній. Зазначена лінія розриву переважно представляє собою канавку, передбачену на зовнішньому або внутрішньому боці кришки, або подвійну канавку, утворену двома протилежними канавками, одна з яких передбачена на зовнішньому боці, а друга - на внутрішньому боці кришки. Залежно від форми канавки або подвійної канавки, передбаченої у пластмасовій кільцевій частині, прорізання внутрішньої знімної частини буде повним, якщо зазначена канавка або подвійна канавка слідує безперервною круговою лінією. Альтернативно, зазначена канавка або подвійна канавка може перериватися або в одній доріжці може бути менш глибокою, і при цьому внутрішня знімна частина залишається частково прикріпленою до зовнішньої ободової частини. У будь-якому випадку після того, як банку відкрито, користувач може безпечно маніпулювати нею. Як вже зазначалося, метою цього винаходу є також вирішення проблеми вибухання банки, якщо користувач через неуважність не відкриє кришку банки перед тим, як поставити її на джерело тепла. Для того щоб досягти й цієї мети, пропонована банка містить розривні засоби, призначені для скидання внутрішнього тиску, коли внутрішній тиск перевищує задану величину, причому зазначені розривні засоби передбачені у кільцевій пластмасовій частині або у внутрішній знімній частині кришки, якщо остання виготовлена з пластмаси, а також у зовнішній ободовій частині, якщо вона виготовлена з пластмаси, тим самим запобігаючи вибуханню банки. Переважно, зазначені розривні засоби представляють собою одну або кілька тонкіших зон, які можуть розриватися, коли внутрішній тиск перевищує зазначену задану величину. В одному переважному варіанті здійснення розривні засоби одержані шляхом простого зменшення товщини однієї або кількох малих зон у зазначеному пластмасовому компоненті або компонентах, з утворенням таким чином однієї або кількох мембран, здатних розриватися при заданому внутрішньому тискові у банці. Слід зазначити, однак, що зона розриву може відповідати повністю або частково вищезазначеній лінії розриву, таким чином, вона має подвійну функцію, а саме: 97056 6 уможливлювати відкривання кришки банки й забезпечувати безпечні розривні засоби. Переважно, вищезазначені розривні засоби розміщуватимуться таким чином і матимуть таку форму, щоб скидати внутрішній тиск у напрямку, практично паралельному кришці банки. Винахід буде зрозумілішим з наступного опису деяких варіантів здійснення пропонованої банки, наданих як приклад, який ведеться з посиланнями на додані креслення, на яких: фіг. 1 представляє собою аксіальний поперечний переріз першого варіанту здійснення пропонованої банки у стані, в якому вона постачається користувачеві; фіг. 2 представляє собою вигляд у перспективному зображенні верхньої частини банки, показаної на фіг. 1; фіг. 3 представляє собою аксіальний поперечний переріз верхньої частини другого варіанту здійснення пропонованої банки; фіг. 4 ілюструє ситуацію після видалення внутрішньої частини кришки банки, показаної на фіг. 3; фіг. 5 схожа до фіг. 3, але із внутрішньою знімною частиною кришки, прорізаною лише частково і ще й досі частково прикріпленою до зовнішньої ободової частини кришки; фіг. 6 ілюструє ще один варіант здійснення пропонованої банки, в якому зовнішня ободова частина, внутрішня знімна частина й пластмасова кільцева частина виготовлені однією деталлю з тієї самої пластмаси; фіг. 7 ілюструє ще один варіант здійснення, в якому внутрішня знімна частина й кільцева частина виготовлені як одна деталь з пластмаси, причому кільцева частина містить розривні засоби; фіг. 8 представляє собою вигляд знизу лише однієї деталі на фіг. 7, що містить внутрішню знімну частину й розривні засоби. Як можна бачити на фіг. 1, банка 10 містить першу камеру 12, призначену для збирання остаточного напою, другу камеру 14, що містить рідину, яку можна пити, й фільтрувальний пристрій 16, який містить речовину, здатну виробляти необхідний напій шляхом екстрагування й (або) настоювання. Банка 10 має кришку 18, яка є закоченою до вертикальної стінки 20 банки. Кришка 18 має зовнішню ободову частину 22, призначену, щоб залишатися прикріпленою до вертикальної стінки 20 банки при відкривання банки 10, і внутрішню знімну частину 24, призначену, щоб прорізатися, якщо потягнути за звичайне вушко 26, щоб відкрити банку 10. Між зовнішньою ободовою частиною 22 й внутрішньою знімною частиною 24 знаходиться пластмасова кільцева частина 28, причому зовнішня частина 30 зазначеної пластмасової кільцевої частини 28 примикає до внутрішнього периметру зовнішньої ободової частини 22 (частина 30 фактично представляє собою частину ободової частини 22), а внутрішня частина 32 кільцевої частини 28 примикає до периметру внутрішньої знімної частини 24 (частина 32 фактично представляє собою частину внутрішньої знімної частини 24). У пластмасовій кільцевій частині 28 передбачена тонкіша зона або подвійні канавки (лінія роз 7 риву 34), в якій (яких) опір конструкції кришки менший, причому ця тонкіша зона відділяє зазначені внутрішню (32) й зовнішню (30) частини кільцевої частини 28, таким чином уможливлюючи прорізання вручну (за допомогою вушка) вищезазначеної внутрішньої частини 24 разом із внутрішньою частиною 32. Пластмасова кільцева частина 28 за формою виконана такою (див. фіг. 1), щоб бути з'єднаною з частиною кришки 18, що залишається. В банці 10А на фіг. 3 внутрішні знімні частини 24А й 32А кришки 18А виготовлені з пластмаси та є цільними з пластмасовою кільцевою частиною 28А. Передбачене й вушко 26. Коли внутрішні знімні частини 24А й 32А прорізані за допомогою вушка 26, банка 10А виявляється відкритою, як показано на фіг. 4. Повертаючись до кришки 10, слід зазначити, що внутрішні знімні частини 24, 32 можуть відрізатися лише частково, і при цьому внутрішні знімні частини 24, 32 ще й досі частково з'єднуються із зовнішніми ободовими частинами 22, 30 кришки 18, як показано на фіг. 5. Банка 10В, показана на фіг. 6, має кришку 18В як одну деталь, частини 22В, 28В й 24В якої виго 97056 8 товлені, відтак, з тієї самої пластмаси. Зокрема, внутрішня частина 32В кільцевої частини 28В є цільною з частиною 24В, та представляє собою знімну внутрішню частину (24В, 32В), яка видаляється, на той час як зовнішня частина 30В кільцевої частини 28В є цільною з частиною 22В, що залишається. Банка 10С на фіг. 7 схожа до банки 10А на фіг. 3; відрізнення полягає у тому, що кришка 18С оснащена вищезазначеним розривним засобом, який у цьому конкретному випадку, представляє собою чотири тонкіші зони 36 (див. також фіг. 8) та який розривається, коли тиск у банці 10С перевищує задану величину. Слід зазначити, що коли струмені вмісту прориваються через зони 36, вони спрямовуються практично паралельно низу внутрішньої знімної частини 24С. Має бути очевидним, що такі тонкіші зони можна передбачати й у пластмасових частинах (28; 28А, 24А; 22В, 28В, 24В) інших банок (10; 10А; 10В відповідно), описаних вище. Зокрема, розривним засобом може бути сама канавка (лінія розриву 34). 9 Комп’ютерна верстка Г. Паяльніков 97056 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
