Інструмент для високочастотної резекції нирки

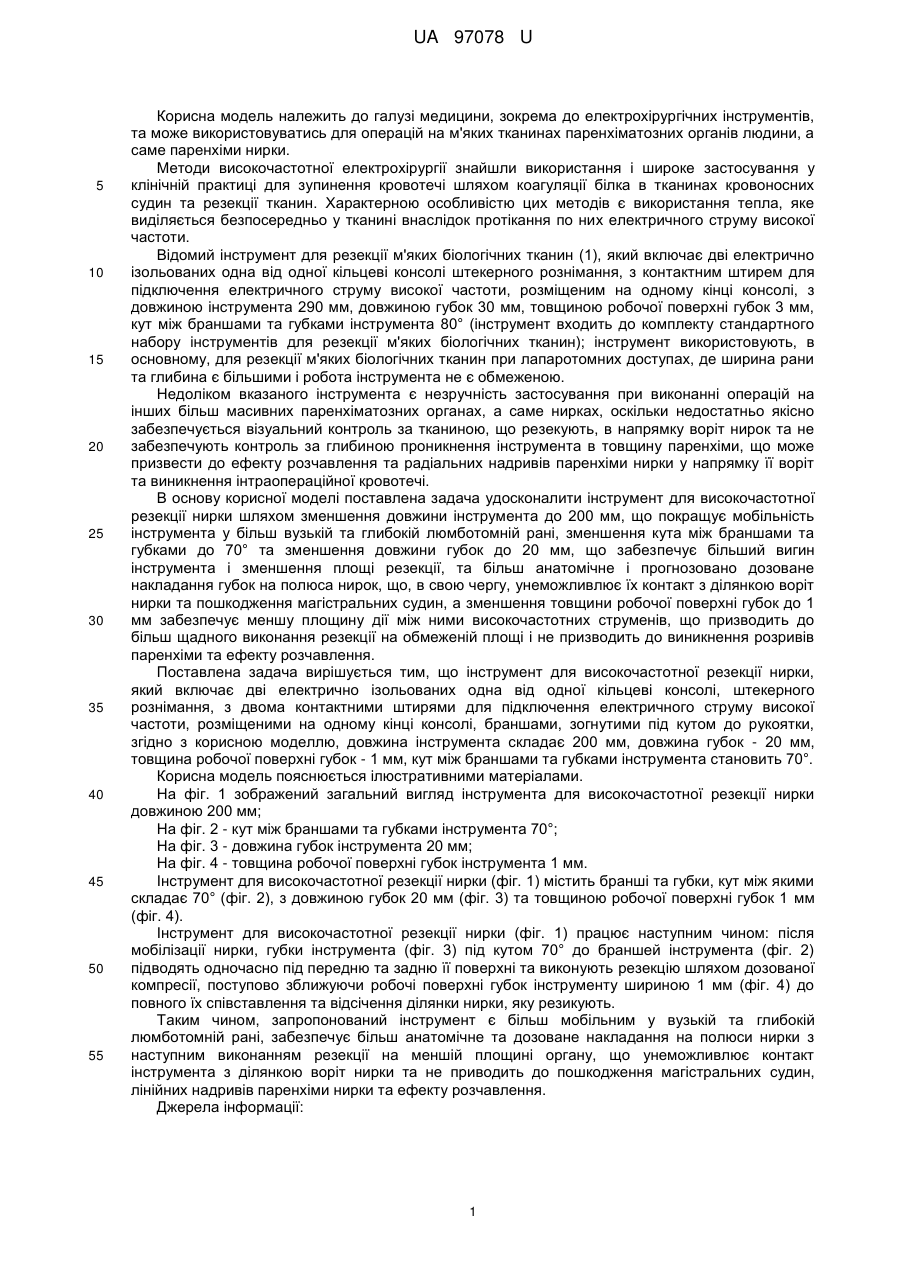

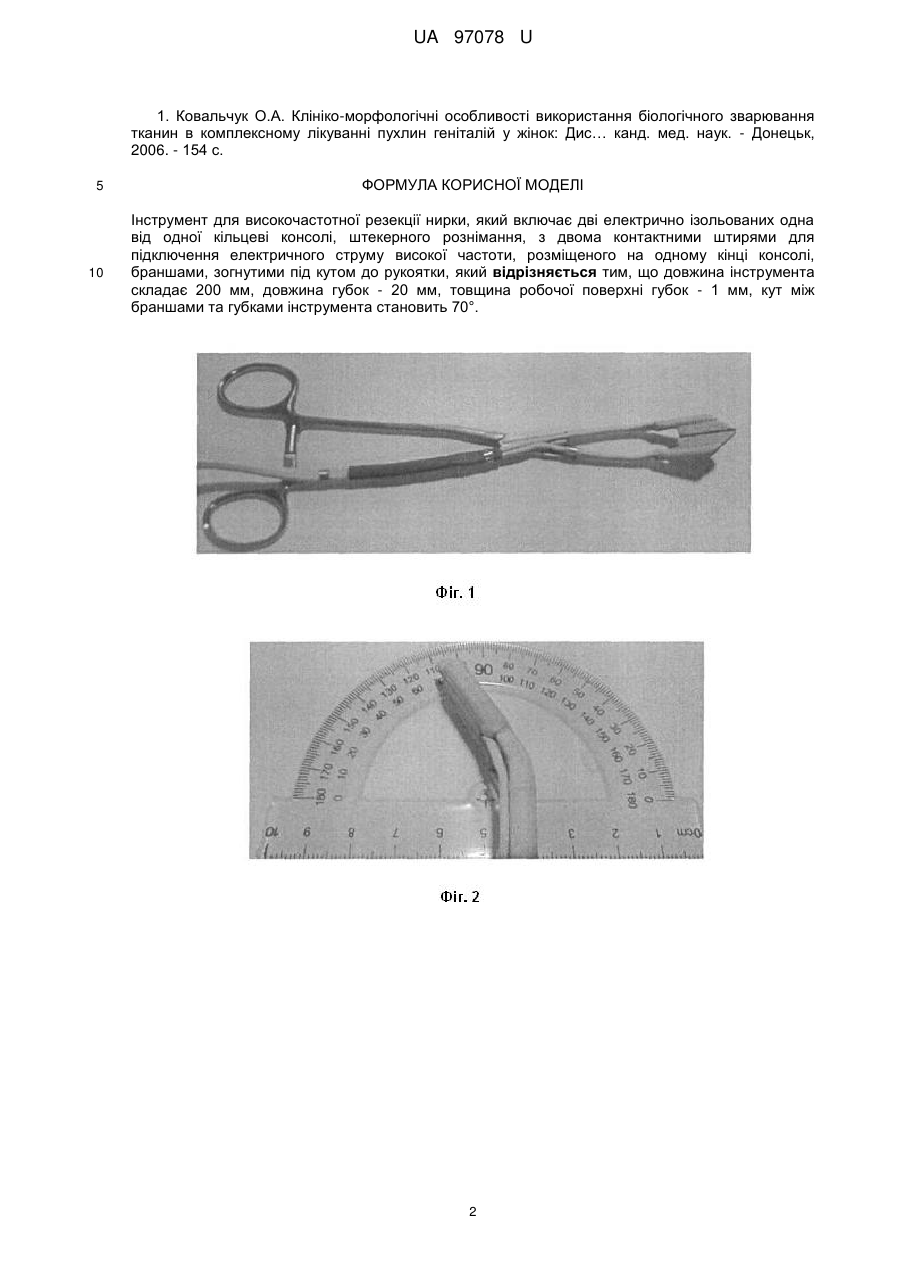

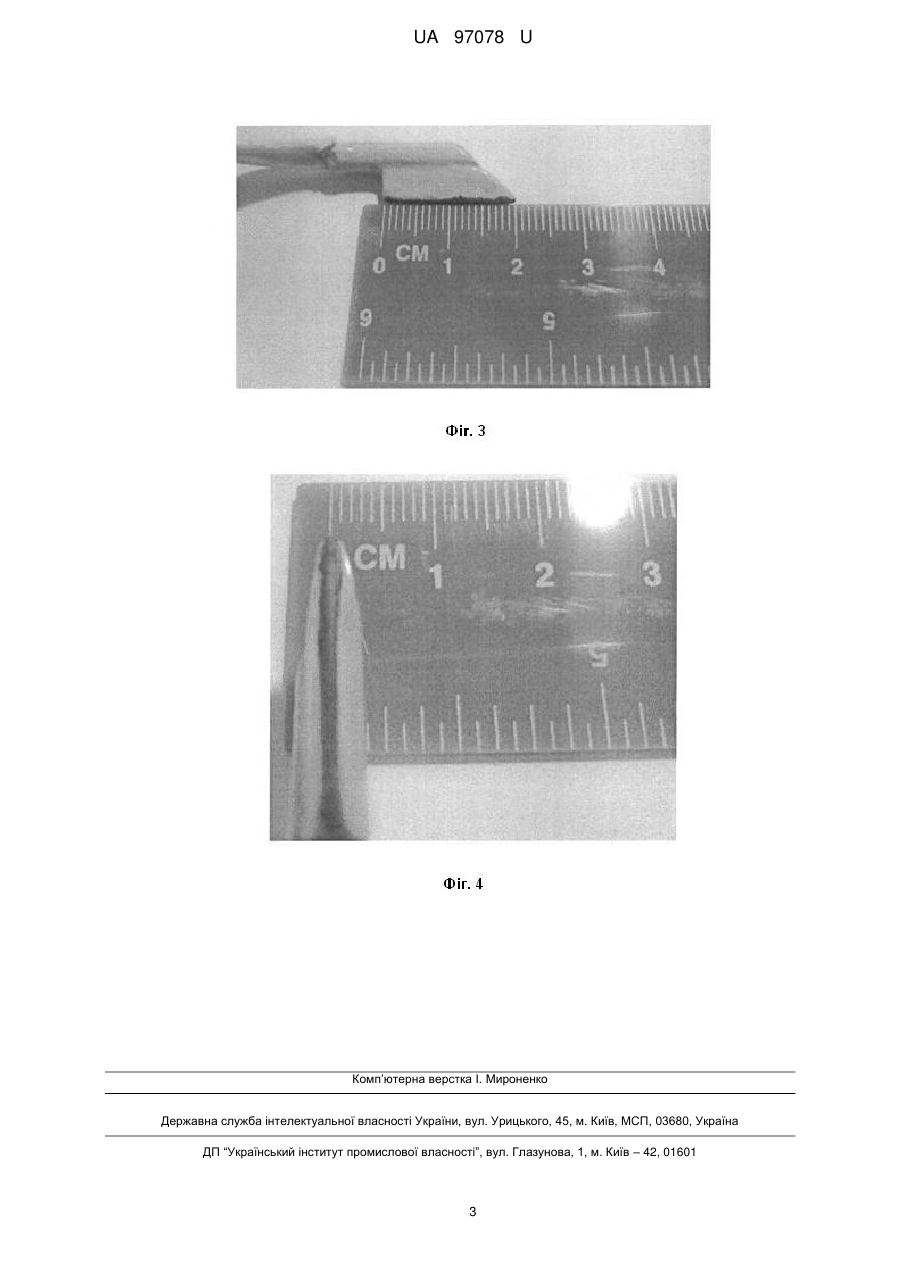

Реферат: UA 97078 U UA 97078 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі медицини, зокрема до електрохірургічних інструментів, та може використовуватись для операцій на м'яких тканинах паренхіматозних органів людини, а саме паренхіми нирки. Методи високочастотної електрохірургії знайшли використання і широке застосування у клінічній практиці для зупинення кровотечі шляхом коагуляції білка в тканинах кровоносних судин та резекції тканин. Характерною особливістю цих методів є використання тепла, яке виділяється безпосередньо у тканині внаслідок протікання по них електричного струму високої частоти. Відомий інструмент для резекції м'яких біологічних тканин (1), який включає дві електрично ізольованих одна від одної кільцеві консолі штекерного рознімання, з контактним штирем для підключення електричного струму високої частоти, розміщеним на одному кінці консолі, з довжиною інструмента 290 мм, довжиною губок 30 мм, товщиною робочої поверхні губок 3 мм, кут між браншами та губками інструмента 80° (інструмент входить до комплекту стандартного набору інструментів для резекції м'яких біологічних тканин); інструмент використовують, в основному, для резекції м'яких біологічних тканин при лапаротомних доступах, де ширина рани та глибина є більшими і робота інструмента не є обмеженою. Недоліком вказаного інструмента є незручність застосування при виконанні операцій на інших більш масивних паренхіматозних органах, а саме нирках, оскільки недостатньо якісно забезпечується візуальний контроль за тканиною, що резекують, в напрямку воріт нирок та не забезпечують контроль за глибиною проникнення інструмента в товщину паренхіми, що може призвести до ефекту розчавлення та радіальних надривів паренхіми нирки у напрямку її воріт та виникнення інтраопераційної кровотечі. В основу корисної моделі поставлена задача удосконалити інструмент для високочастотної резекції нирки шляхом зменшення довжини інструмента до 200 мм, що покращує мобільність інструмента у більш вузькій та глибокій люмботомній рані, зменшення кута між браншами та губками до 70° та зменшення довжини губок до 20 мм, що забезпечує більший вигин інструмента і зменшення площі резекції, та більш анатомічне і прогнозовано дозоване накладання губок на полюса нирок, що, в свою чергу, унеможливлює їх контакт з ділянкою воріт нирки та пошкодження магістральних судин, а зменшення товщини робочої поверхні губок до 1 мм забезпечує меншу площину дії між ними високочастотних струменів, що призводить до більш щадного виконання резекції на обмеженій площі і не призводить до виникнення розривів паренхіми та ефекту розчавлення. Поставлена задача вирішується тим, що інструмент для високочастотної резекції нирки, який включає дві електрично ізольованих одна від одної кільцеві консолі, штекерного рознімання, з двома контактними штирями для підключення електричного струму високої частоти, розміщеними на одному кінці консолі, браншами, зогнутими під кутом до рукоятки, згідно з корисною моделлю, довжина інструмента складає 200 мм, довжина губок - 20 мм, товщина робочої поверхні губок - 1 мм, кут між браншами та губками інструмента становить 70°. Корисна модель пояснюється ілюстративними матеріалами. На фіг. 1 зображений загальний вигляд інструмента для високочастотної резекції нирки довжиною 200 мм; На фіг. 2 - кут між браншами та губками інструмента 70°; На фіг. 3 - довжина губок інструмента 20 мм; На фіг. 4 - товщина робочої поверхні губок інструмента 1 мм. Інструмент для високочастотної резекції нирки (фіг. 1) містить бранші та губки, кут між якими складає 70° (фіг. 2), з довжиною губок 20 мм (фіг. 3) та товщиною робочої поверхні губок 1 мм (фіг. 4). Інструмент для високочастотної резекції нирки (фіг. 1) працює наступним чином: після мобілізації нирки, губки інструмента (фіг. 3) під кутом 70° до браншей інструмента (фіг. 2) підводять одночасно під передню та задню її поверхні та виконують резекцію шляхом дозованої компресії, поступово зближуючи робочі поверхні губок інструменту шириною 1 мм (фіг. 4) до повного їх співставлення та відсічення ділянки нирки, яку резикують. Таким чином, запропонований інструмент є більш мобільним у вузькій та глибокій люмботомній рані, забезпечує більш анатомічне та дозоване накладання на полюси нирки з наступним виконанням резекції на меншій площині органу, що унеможливлює контакт інструмента з ділянкою воріт нирки та не приводить до пошкодження магістральних судин, лінійних надривів паренхіми нирки та ефекту розчавлення. Джерела інформації: 1 UA 97078 U 1. Ковальчук О.А. Клініко-морфологічні особливості використання біологічного зварювання тканин в комплексному лікуванні пухлин геніталій у жінок: Дис… канд. мед. наук. - Донецьк, 2006. - 154 с. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Інструмент для високочастотної резекції нирки, який включає дві електрично ізольованих одна від одної кільцеві консолі, штекерного рознімання, з двома контактними штирями для підключення електричного струму високої частоти, розміщеного на одному кінці консолі, браншами, зогнутими під кутом до рукоятки, який відрізняється тим, що довжина інструмента складає 200 мм, довжина губок - 20 мм, товщина робочої поверхні губок - 1 мм, кут між браншами та губками інструмента становить 70°. 2 UA 97078 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
