Несуча система для кріплення світлопрозорого скляного фасаду

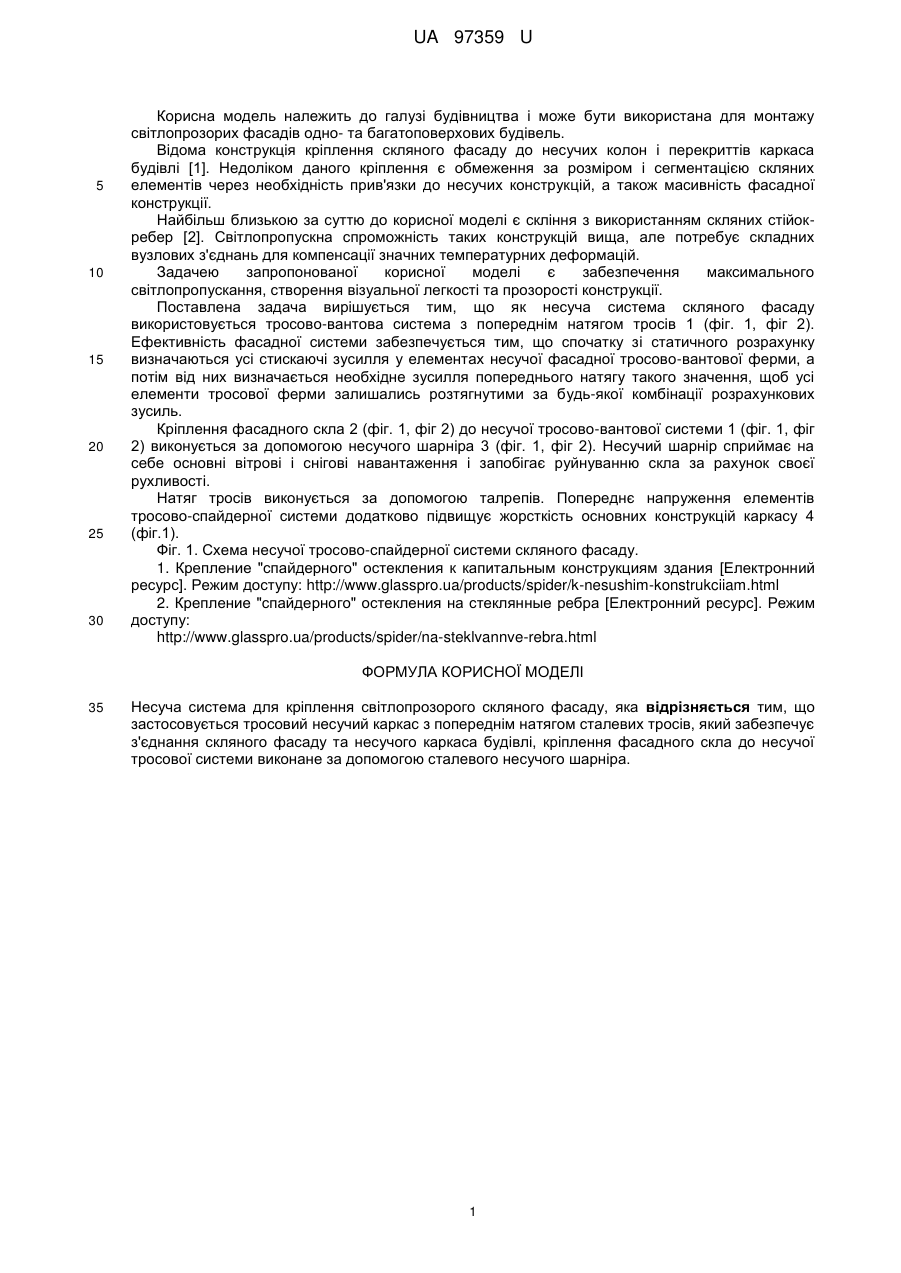

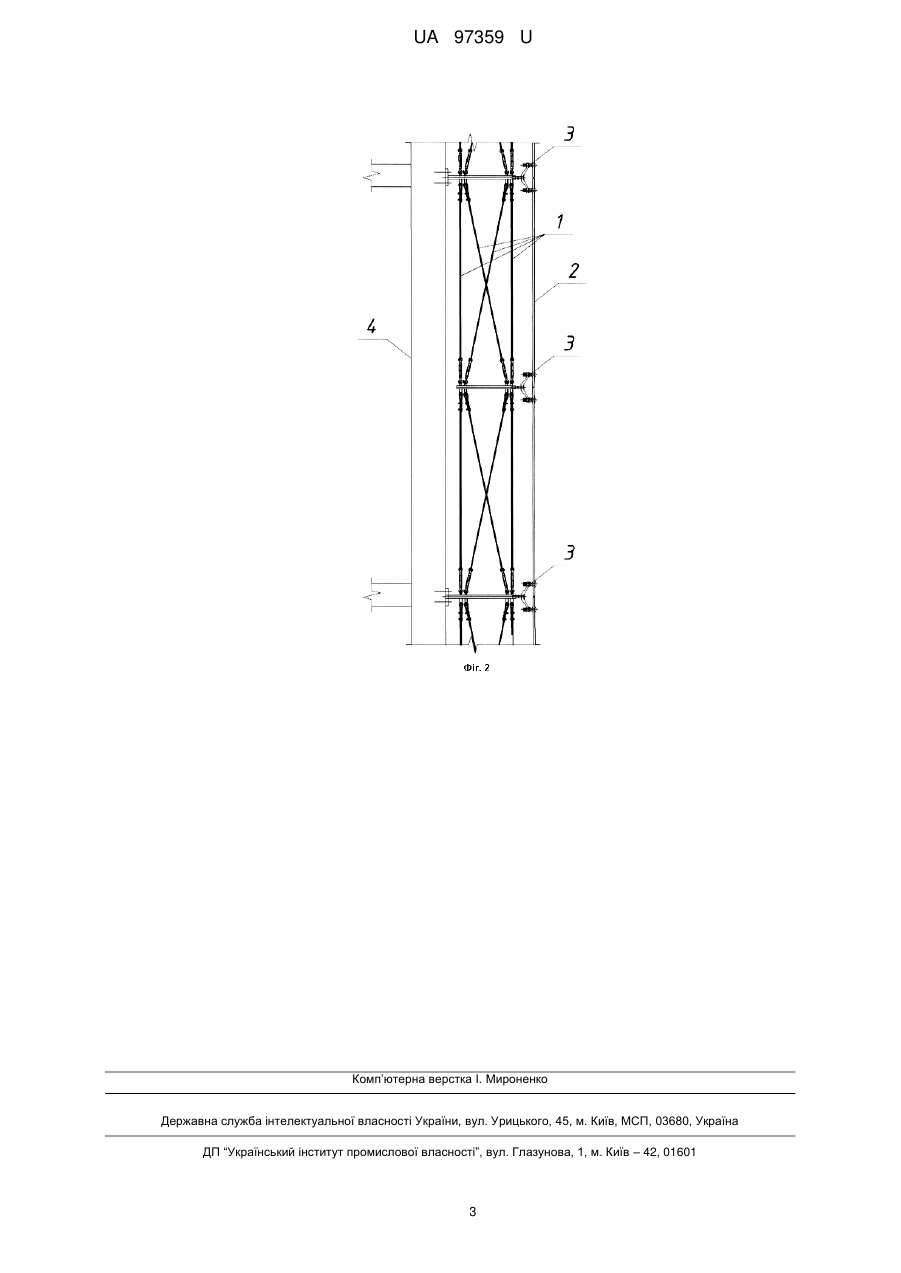

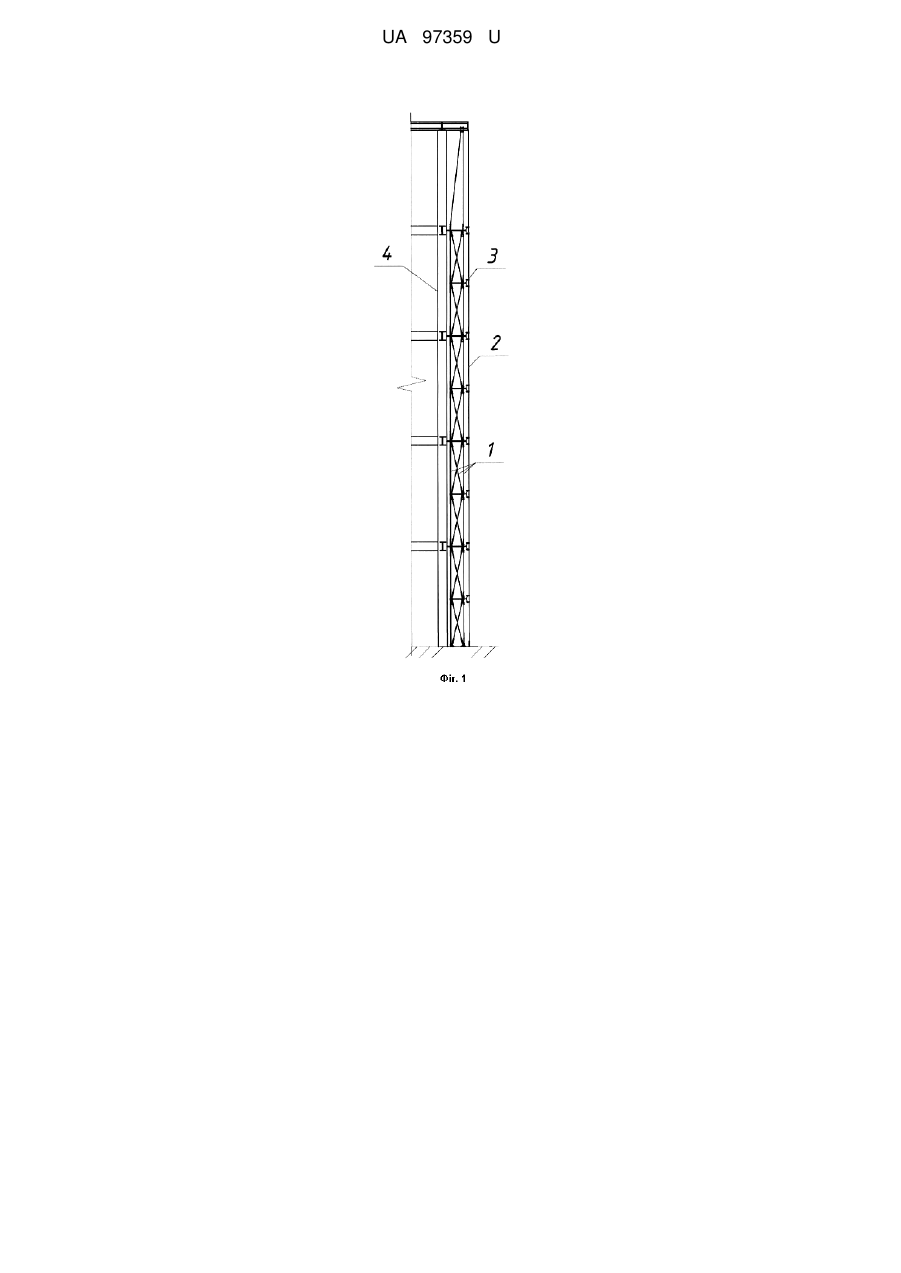

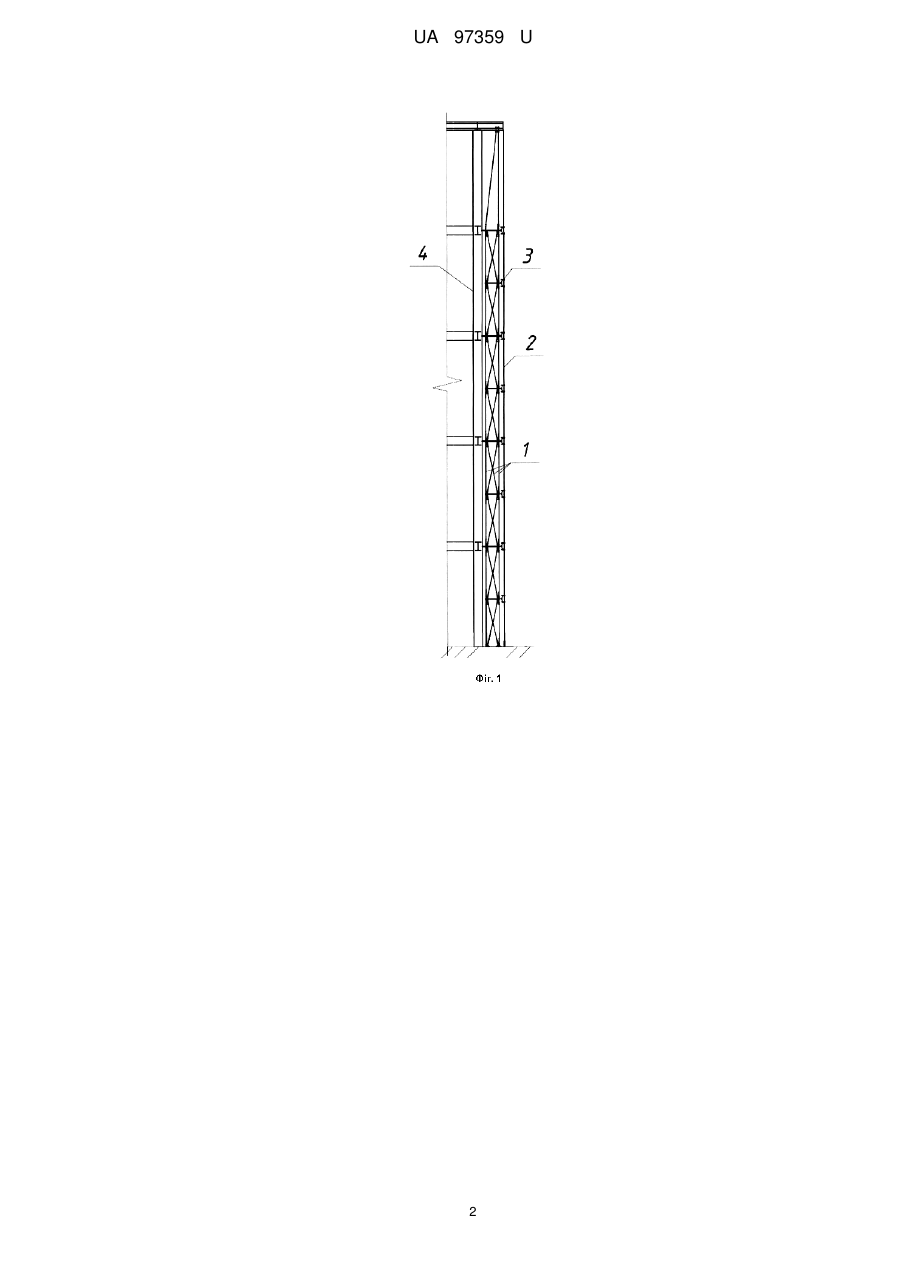

Реферат: Несуча система для кріплення світлопрозорого скляного фасаду застосовується тросовий несучий каркас з попереднім натягом сталевих тросів, який забезпечує з'єднання скляного фасаду та несучого каркаса будівлі. Кріплення фасадного скла до несучої тросової системи виконане за допомогою сталевого несучого шарніра. UA 97359 U (54) НЕСУЧА СИСТЕМА ДЛЯ КРІПЛЕННЯ СВІТЛОПРОЗОРОГО СКЛЯНОГО ФАСАДУ UA 97359 U UA 97359 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва і може бути використана для монтажу світлопрозорих фасадів одно- та багатоповерхових будівель. Відома конструкція кріплення скляного фасаду до несучих колон і перекриттів каркаса будівлі [1]. Недоліком даного кріплення є обмеження за розміром і сегментацією скляних елементів через необхідність прив'язки до несучих конструкцій, а також масивність фасадної конструкції. Найбільш близькою за суттю до корисної моделі є скління з використанням скляних стійокребер [2]. Світлопропускна спроможність таких конструкцій вища, але потребує складних вузлових з'єднань для компенсації значних температурних деформацій. Задачею запропонованої корисної моделі є забезпечення максимального світлопропускання, створення візуальної легкості та прозорості конструкції. Поставлена задача вирішується тим, що як несуча система скляного фасаду використовується тросово-вантова система з попереднім натягом тросів 1 (фіг. 1, фіг 2). Ефективність фасадної системи забезпечується тим, що спочатку зі статичного розрахунку визначаються усі стискаючі зусилля у елементах несучої фасадної тросово-вантової ферми, а потім від них визначається необхідне зусилля попереднього натягу такого значення, щоб усі елементи тросової ферми залишались розтягнутими за будь-якої комбінації розрахункових зусиль. Кріплення фасадного скла 2 (фіг. 1, фіг 2) до несучої тросово-вантової системи 1 (фіг. 1, фіг 2) виконується за допомогою несучого шарніра 3 (фіг. 1, фіг 2). Несучий шарнір сприймає на себе основні вітрові і снігові навантаження і запобігає руйнуванню скла за рахунок своєї рухливості. Натяг тросів виконується за допомогою талрепів. Попереднє напруження елементів тросово-спайдерної системи додатково підвищує жорсткість основних конструкцій каркасу 4 (фіг.1). Фіг. 1. Схема несучої тросово-спайдерної системи скляного фасаду. 1. Крепление "спайдерного" остекления к капитальным конструкциям здания [Електронний ресурс]. Режим доступу: http://www.glasspro.ua/products/spider/k-nesushim-konstrukciiam.html 2. Крепление "спайдерного" остекления на стеклянные ребра [Електронний ресурс]. Режим доступу: http://www.glasspro.ua/products/spider/na-steklvannve-rebra.html ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Несуча система для кріплення світлопрозорого скляного фасаду, яка відрізняється тим, що застосовується тросовий несучий каркас з попереднім натягом сталевих тросів, який забезпечує з'єднання скляного фасаду та несучого каркаса будівлі, кріплення фасадного скла до несучої тросової системи виконане за допомогою сталевого несучого шарніра. 1 UA 97359 U 2 UA 97359 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
