Шнековий екстрактор з проміжним віджимом твердої фази

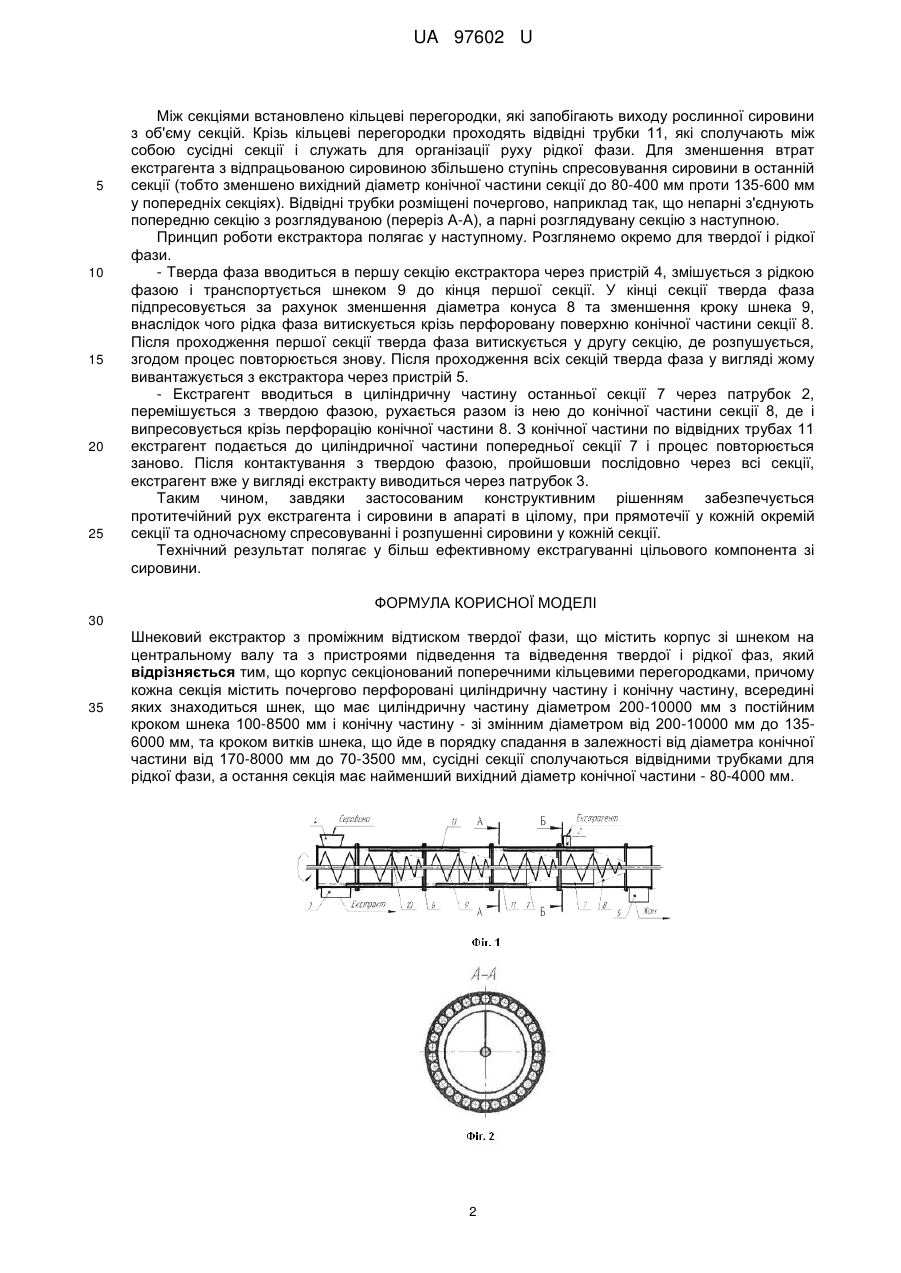

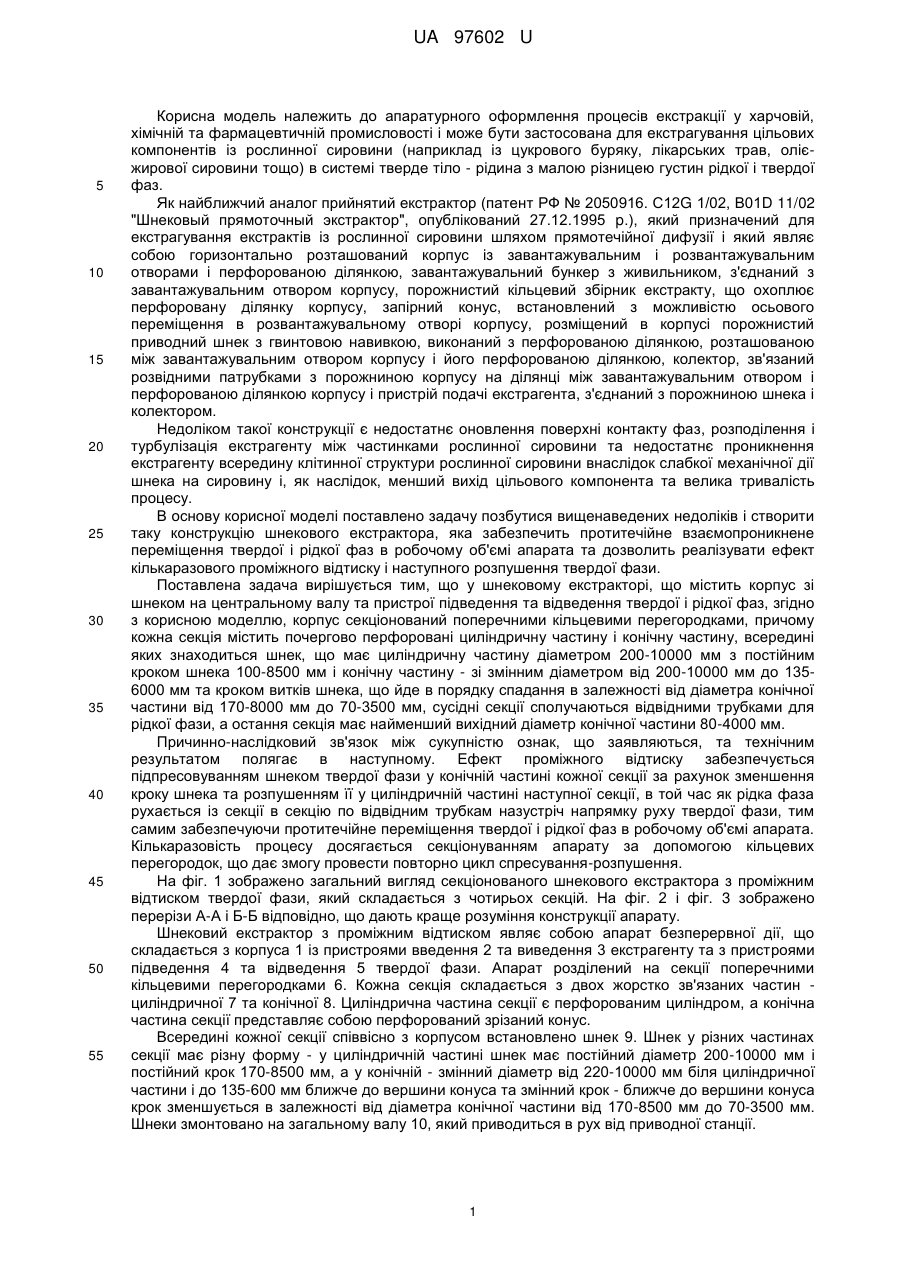

Реферат: Шнековий екстрактор з проміжним відтиском твердої фази містить корпус зі шнеком на центральному валу та з пристроями підведення та відведення твердої і рідкої фаз. Корпус секціонований поперечними кільцевими перегородками, причому кожна секція містить почергово перфоровані циліндричну частину і конічну частину, всередині яких знаходиться шнек, що має циліндричну частину діаметром 200-10000 мм з постійним кроком шнека 100-8500 мм і конічну частину - зі змінним діаметром від 200-10000 мм до 135-6000 мм, та кроком витків шнека, що йде в порядку спадання в залежності від діаметра конічної частини від 170-8000 мм до 70-3500 мм. Сусідні секції сполучаються відвідними трубками для рідкої фази, а остання секція має найменший вихідний діаметр конічної частини - 80-4000 мм. UA 97602 U (54) ШНЕКОВИЙ ЕКСТРАКТОР З ПРОМІЖНИМ ВІДЖИМОМ ТВЕРДОЇ ФАЗИ UA 97602 U UA 97602 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до апаратурного оформлення процесів екстракції у харчовій, хімічній та фармацевтичній промисловості і може бути застосована для екстрагування цільових компонентів із рослинної сировини (наприклад із цукрового буряку, лікарських трав, олієжирової сировини тощо) в системі тверде тіло - рідина з малою різницею густин рідкої і твердої фаз. Як найближчий аналог прийнятий екстрактор (патент РФ № 2050916. С12G 1/02, В01D 11/02 "Шнековый прямоточный экстрактор", опублікований 27.12.1995 p.), який призначений для екстрагування екстрактів із рослинної сировини шляхом прямотечійної дифузії і який являє собою горизонтально розташований корпус із завантажувальним і розвантажувальним отворами і перфорованою ділянкою, завантажувальний бункер з живильником, з'єднаний з завантажувальним отвором корпусу, порожнистий кільцевий збірник екстракту, що охоплює перфоровану ділянку корпусу, запірний конус, встановлений з можливістю осьового переміщення в розвантажувальному отворі корпусу, розміщений в корпусі порожнистий приводний шнек з гвинтовою навивкою, виконаний з перфорованою ділянкою, розташованою між завантажувальним отвором корпусу і його перфорованою ділянкою, колектор, зв'язаний розвідними патрубками з порожниною корпусу на ділянці між завантажувальним отвором і перфорованою ділянкою корпусу і пристрій подачі екстрагента, з'єднаний з порожниною шнека і колектором. Недоліком такої конструкції є недостатнє оновлення поверхні контакту фаз, розподілення і турбулізація екстрагенту між частинками рослинної сировини та недостатнє проникнення екстрагенту всередину клітинної структури рослинної сировини внаслідок слабкої механічної дії шнека на сировину і, як наслідок, менший вихід цільового компонента та велика тривалість процесу. В основу корисної моделі поставлено задачу позбутися вищенаведених недоліків і створити таку конструкцію шнекового екстрактора, яка забезпечить протитечійне взаємопроникнене переміщення твердої і рідкої фаз в робочому об'ємі апарата та дозволить реалізувати ефект кількаразового проміжного відтиску і наступного розпушення твердої фази. Поставлена задача вирішується тим, що у шнековому екстракторі, що містить корпус зі шнеком на центральному валу та пристрої підведення та відведення твердої і рідкої фаз, згідно з корисною моделлю, корпус секціонований поперечними кільцевими перегородками, причому кожна секція містить почергово перфоровані циліндричну частину і конічну частину, всередині яких знаходиться шнек, що має циліндричну частину діаметром 200-10000 мм з постійним кроком шнека 100-8500 мм і конічну частину - зі змінним діаметром від 200-10000 мм до 1356000 мм та кроком витків шнека, що йде в порядку спадання в залежності від діаметра конічної частини від 170-8000 мм до 70-3500 мм, сусідні секції сполучаються відвідними трубками для рідкої фази, а остання секція має найменший вихідний діаметр конічної частини 80-4000 мм. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Ефект проміжного відтиску забезпечується підпресовуванням шнеком твердої фази у конічній частині кожної секції за рахунок зменшення кроку шнека та розпушенням її у циліндричній частині наступної секції, в той час як рідка фаза рухається із секції в секцію по відвідним трубкам назустріч напрямку руху твердої фази, тим самим забезпечуючи протитечійне переміщення твердої і рідкої фаз в робочому об'ємі апарата. Кількаразовість процесу досягається секціонуванням апарату за допомогою кільцевих перегородок, що дає змогу провести повторно цикл спресування-розпушення. На фіг. 1 зображено загальний вигляд секціонованого шнекового екстрактора з проміжним відтиском твердої фази, який складається з чотирьох секцій. На фіг. 2 і фіг. 3 зображено перерізи А-А і Б-Б відповідно, що дають краще розуміння конструкції апарату. Шнековий екстрактор з проміжним відтиском являє собою апарат безперервної дії, що складається з корпуса 1 із пристроями введення 2 та виведення 3 екстрагенту та з пристроями підведення 4 та відведення 5 твердої фази. Апарат розділений на секції поперечними кільцевими перегородками 6. Кожна секція складається з двох жорстко зв'язаних частин циліндричної 7 та конічної 8. Циліндрична частина секції є перфорованим циліндром, а конічна частина секції представляє собою перфорований зрізаний конус. Всередині кожної секції співвісно з корпусом встановлено шнек 9. Шнек у різних частинах секції має різну форму - у циліндричній частині шнек має постійний діаметр 200-10000 мм і постійний крок 170-8500 мм, а у конічній - змінний діаметр від 220-10000 мм біля циліндричної частини і до 135-600 мм ближче до вершини конуса та змінний крок - ближче до вершини конуса крок зменшується в залежності від діаметра конічної частини від 170-8500 мм до 70-3500 мм. Шнеки змонтовано на загальному валу 10, який приводиться в рух від приводної станції. 1 UA 97602 U 5 10 15 20 25 Між секціями встановлено кільцеві перегородки, які запобігають виходу рослинної сировини з об'єму секцій. Крізь кільцеві перегородки проходять відвідні трубки 11, які сполучають між собою сусідні секції і служать для організації руху рідкої фази. Для зменшення втрат екстрагента з відпрацьованою сировиною збільшено ступінь спресовування сировини в останній секції (тобто зменшено вихідний діаметр конічної частини секції до 80-400 мм проти 135-600 мм у попередніх секціях). Відвідні трубки розміщені почергово, наприклад так, що непарні з'єднують попередню секцію з розглядуваною (переріз А-А), а парні розглядувану секцію з наступною. Принцип роботи екстрактора полягає у наступному. Розглянемо окремо для твердої і рідкої фази. - Тверда фаза вводиться в першу секцію екстрактора через пристрій 4, змішується з рідкою фазою і транспортується шнеком 9 до кінця першої секції. У кінці секції тверда фаза підпресовується за рахунок зменшення діаметра конуса 8 та зменшення кроку шнека 9, внаслідок чого рідка фаза витискується крізь перфоровану поверхню конічної частини секції 8. Після проходження першої секції тверда фаза витискується у другу секцію, де розпушується, згодом процес повторюється знову. Після проходження всіх секцій тверда фаза у вигляді жому вивантажується з екстрактора через пристрій 5. - Екстрагент вводиться в циліндричну частину останньої секції 7 через патрубок 2, перемішується з твердою фазою, рухається разом із нею до конічної частини секції 8, де і випресовується крізь перфорацію конічної частини 8. З конічної частини по відвідних трубах 11 екстрагент подається до циліндричної частини попередньої секції 7 і процес повторюється заново. Після контактування з твердою фазою, пройшовши послідовно через всі секції, екстрагент вже у вигляді екстракту виводиться через патрубок 3. Таким чином, завдяки застосованим конструктивним рішенням забезпечується протитечійний рух екстрагента і сировини в апараті в цілому, при прямотечії у кожній окремій секції та одночасному спресовуванні і розпушенні сировини у кожній секції. Технічний результат полягає у більш ефективному екстрагуванні цільового компонента зі сировини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Шнековий екстрактор з проміжним відтиском твердої фази, що містить корпус зі шнеком на центральному валу та з пристроями підведення та відведення твердої і рідкої фаз, який відрізняється тим, що корпус секціонований поперечними кільцевими перегородками, причому кожна секція містить почергово перфоровані циліндричну частину і конічну частину, всередині яких знаходиться шнек, що має циліндричну частину діаметром 200-10000 мм з постійним кроком шнека 100-8500 мм і конічну частину - зі змінним діаметром від 200-10000 мм до 1356000 мм, та кроком витків шнека, що йде в порядку спадання в залежності від діаметра конічної частини від 170-8000 мм до 70-3500 мм, сусідні секції сполучаються відвідними трубками для рідкої фази, а остання секція має найменший вихідний діаметр конічної частини - 80-4000 мм. 2 UA 97602 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
