Відцентровий сепаратор-циклон твердої дисперсної фази
Формула / Реферат
Відцентровий сепаратор-циклон твердої дисперсної фази, що містить циліндричний корпус з верхньою кришкою, тангенціальний патрубок під верхньою кришкою, концентрично встановлені трубчаті вставки з вертикальними пластинками, відвідну трубу, конічну кришку і два піскових отвори, який відрізняється тим, що тангенціальний патрубок виконано у вигляді циліндричного дифузора.
Текст

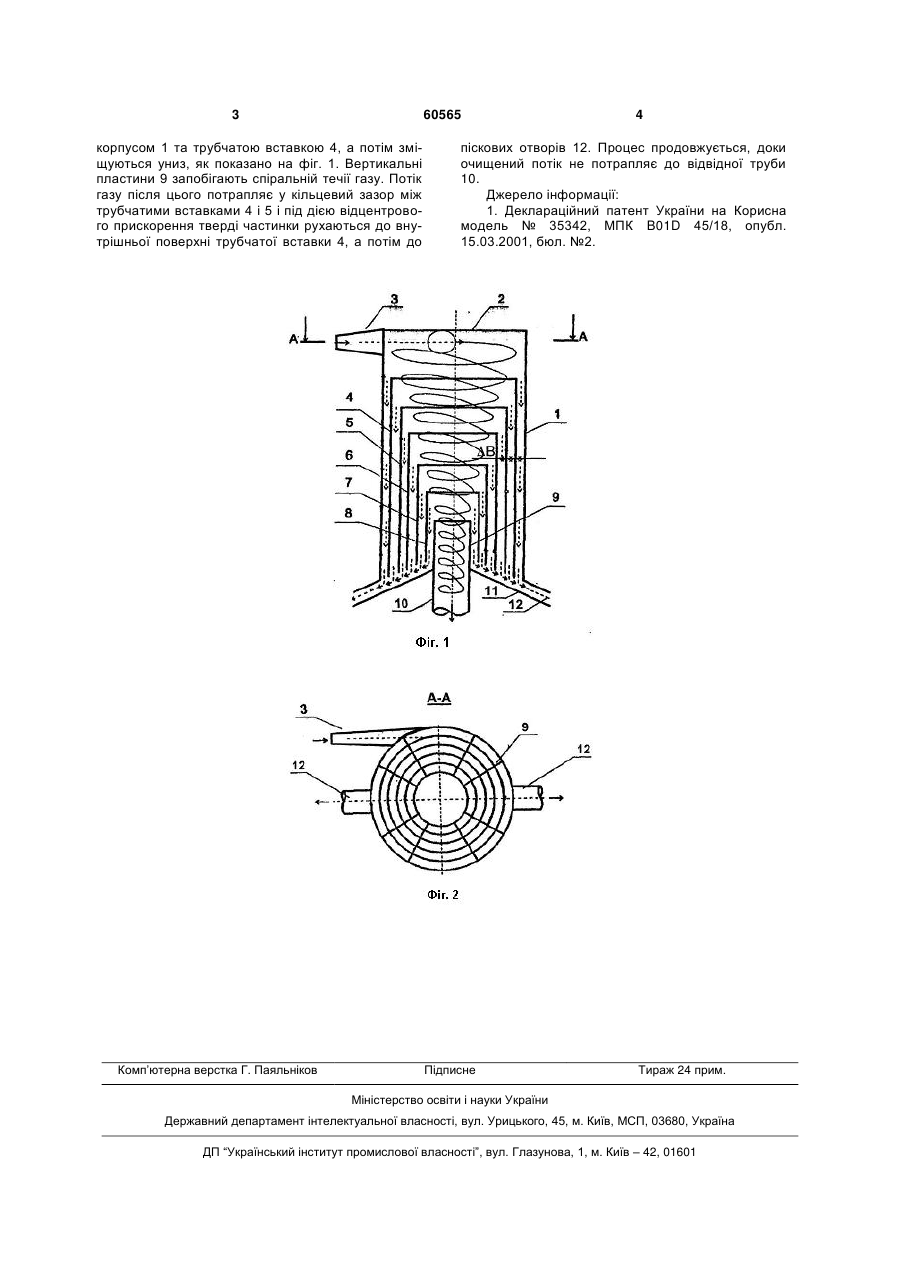

Відцентровий сепаратор-циклон твердої дисперсної фази, що містить циліндричний корпус з 3 60565 корпусом 1 та трубчатою вставкою 4, а потім зміщуються униз, як показано на фіг. 1. Вертикальні пластини 9 запобігають спіральній течії газу. Потік газу після цього потрапляє у кільцевий зазор між трубчатими вставками 4 і 5 і під дією відцентрового прискорення тверді частинки рухаються до внутрішньої поверхні трубчатої вставки 4, а потім до Комп’ютерна верстка Г. Паяльніков 4 піскових отворів 12. Процес продовжується, доки очищений потік не потрапляє до відвідної труби 10. Джерело інформації: 1. Деклараційний патент України на Корисна модель № 35342, МПК B01D 45/18, опубл. 15.03.2001, бюл. №2. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCentrifugal separator-cyclone of solid disperse phase
Автори англійськоюDmytrienko Dmytro Volodymyrovych
Назва патенту російськоюЦентробежный сепаратор-циклон твердой дисперсной фазы
Автори російськоюДмитриенко Дмитрий Владимирович
МПК / Мітки
МПК: B01D 45/00
Мітки: твердої, сепаратор-циклон, відцентровий, фазі, дисперсної
