Гідравлічний відключаючий блок прямої дії, наділений функцією прийняття рішення “по більшості”

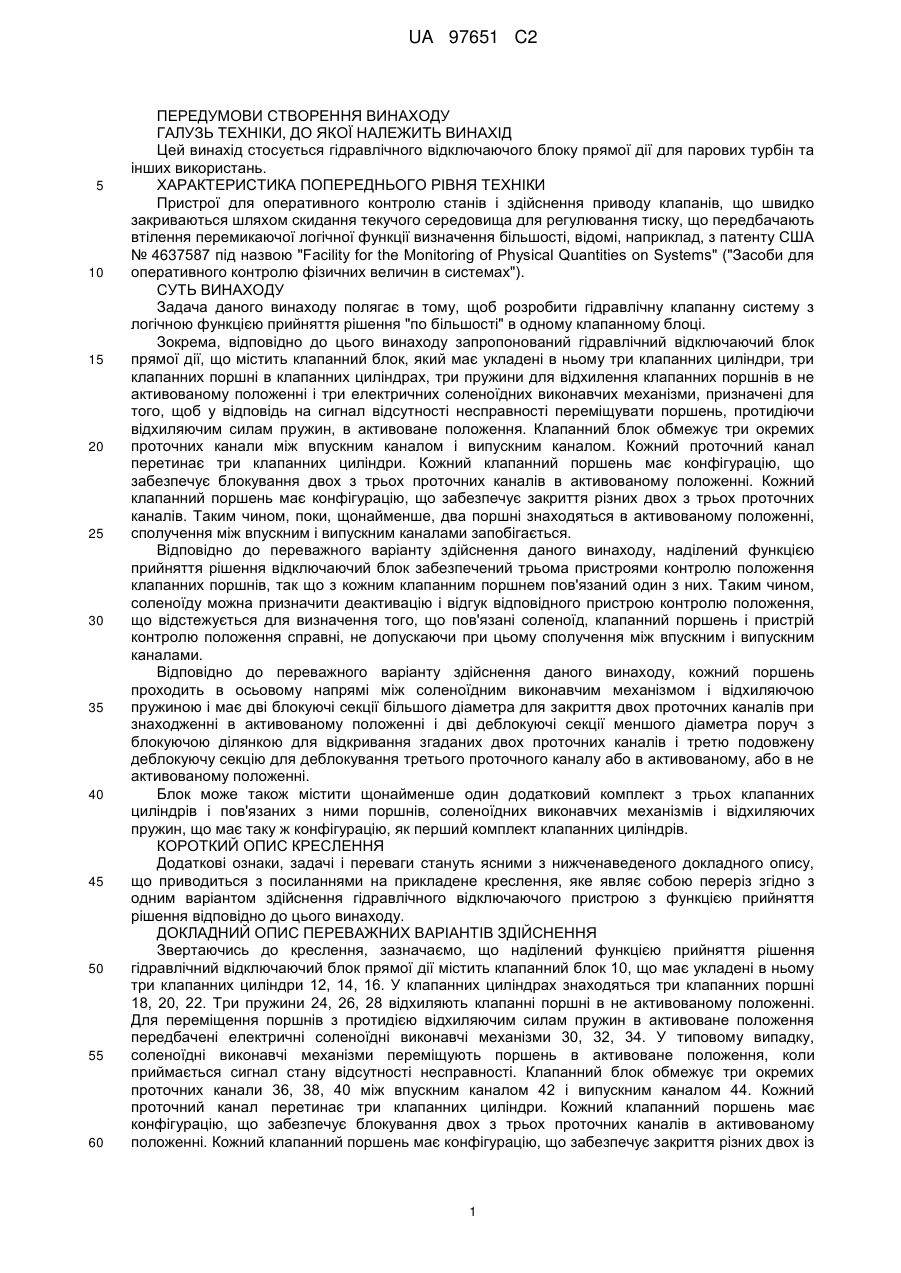

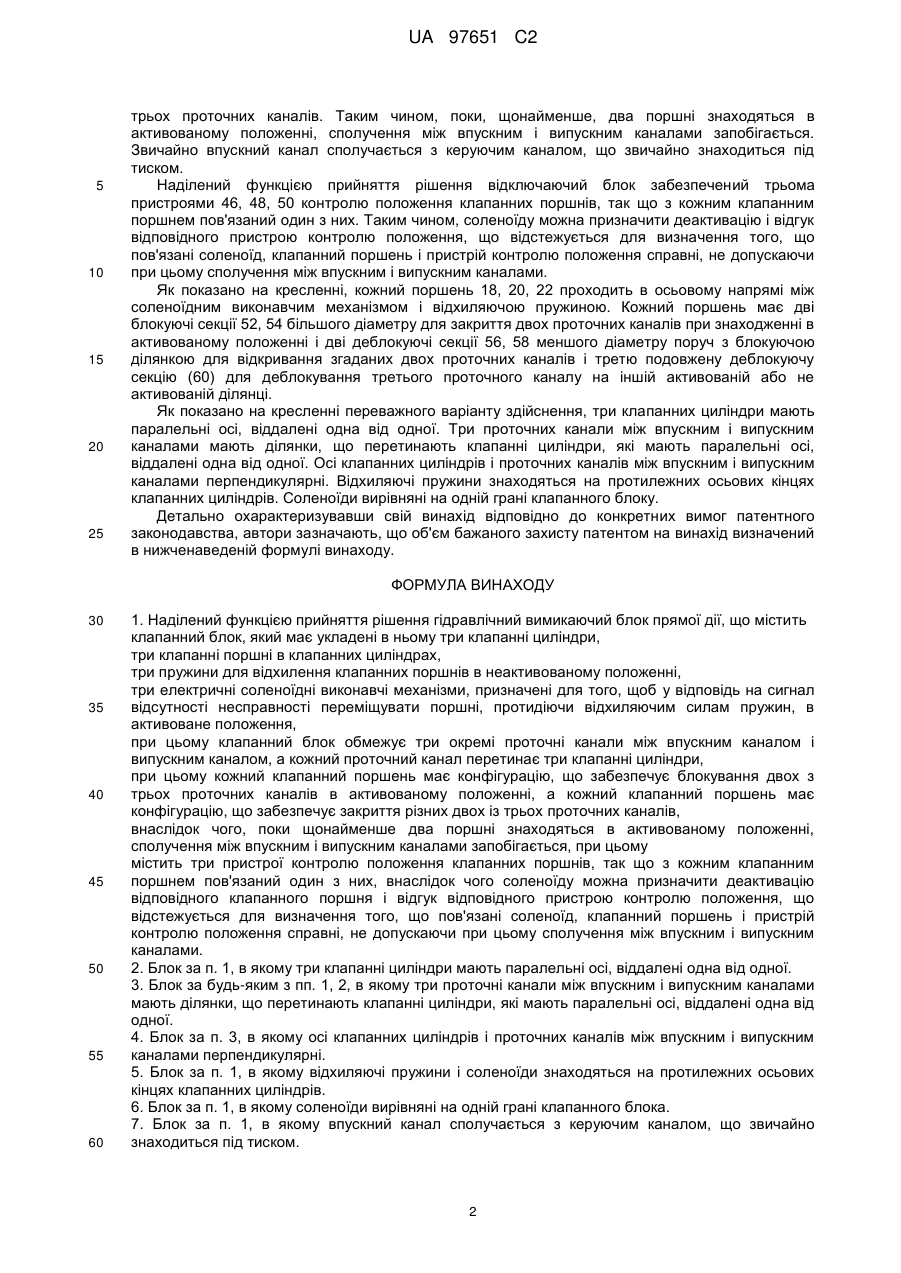

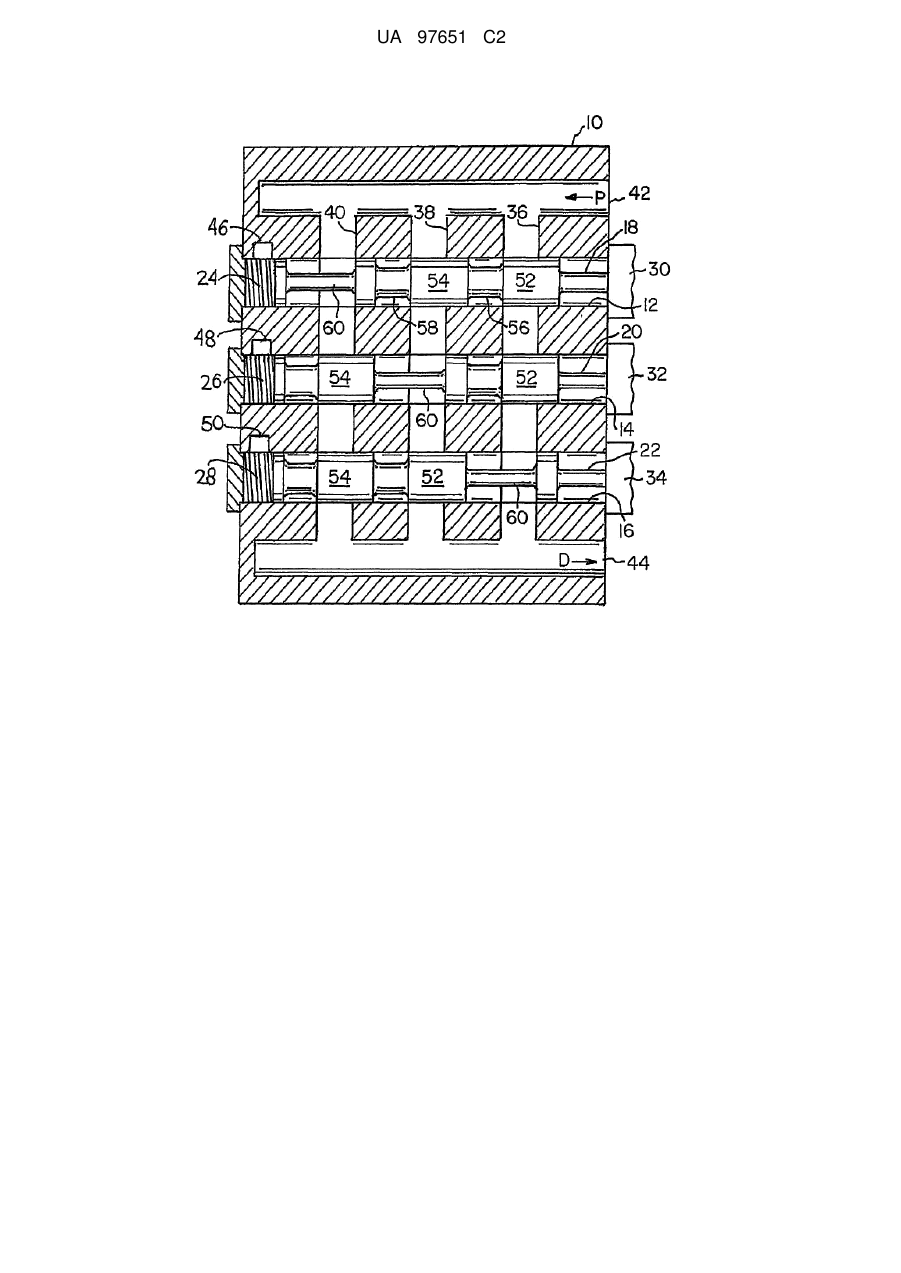

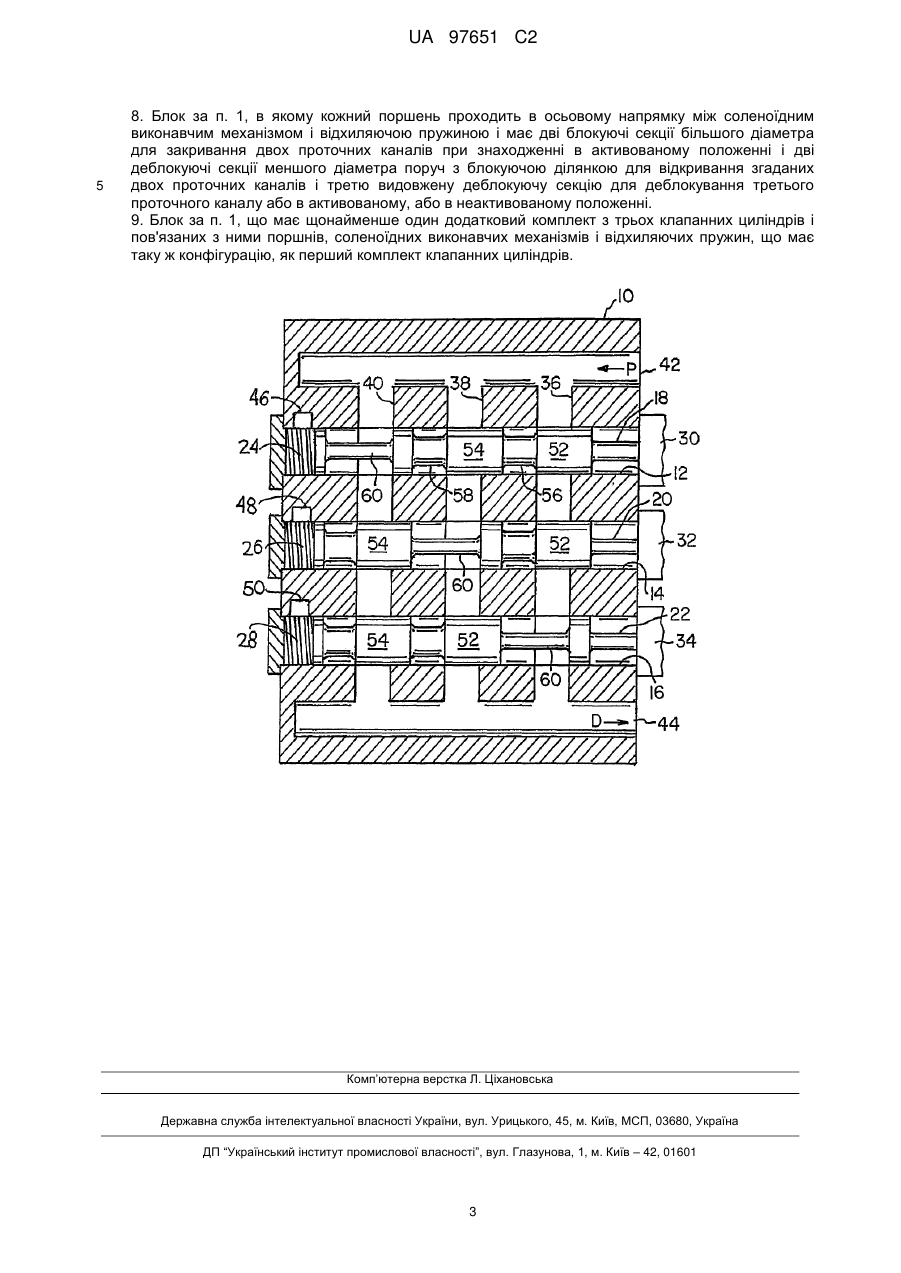

Реферат: Запропонований гідравлічний відключаючий блок прямої дії, наділений функцією прийняття рішення, обмежує три окремі проточні канали між впускним каналом і випускним каналом. Кожний проточний канал перетинається клапанним циліндром. Клапанні поршні кожного клапанного циліндра мають конфігурації, що забезпечують блокування двох з трьох проточних каналів в активованому положенні. Поки щонайменше два поршні знаходяться в активованому положенні, сполучення між впускним і випускним каналами запобігається, тим самим, забезпечуючи гідравлічну клапанну систему, наділену логічною функцією прийняття рішення "по більшості". UA 97651 C2 (12) UA 97651 C2 UA 97651 C2 5 10 15 20 25 30 35 40 45 50 55 60 ПЕРЕДУМОВИ СТВОРЕННЯ ВИНАХОДУ ГАЛУЗЬ ТЕХНІКИ, ДО ЯКОЇ НАЛЕЖИТЬ ВИНАХІД Цей винахід стосується гідравлічного відключаючого блоку прямої дії для парових турбін та інших використань. ХАРАКТЕРИСТИКА ПОПЕРЕДНЬОГО РІВНЯ ТЕХНІКИ Пристрої для оперативного контролю станів і здійснення приводу клапанів, що швидко закриваються шляхом скидання текучого середовища для регулювання тиску, що передбачають втілення перемикаючої логічної функції визначення більшості, відомі, наприклад, з патенту США № 4637587 під назвою "Facility for the Monitoring of Physical Quantities on Systems" ("Засоби для оперативного контролю фізичних величин в системах"). СУТЬ ВИНАХОДУ Задача даного винаходу полягає в тому, щоб розробити гідравлічну клапанну систему з логічною функцією прийняття рішення "по більшості" в одному клапанному блоці. Зокрема, відповідно до цього винаходу запропонований гідравлічний відключаючий блок прямої дії, що містить клапанний блок, який має укладені в ньому три клапанних циліндри, три клапанних поршні в клапанних циліндрах, три пружини для відхилення клапанних поршнів в не активованому положенні і три електричних соленоїдних виконавчих механізми, призначені для того, щоб у відповідь на сигнал відсутності несправності переміщувати поршень, протидіючи відхиляючим силам пружин, в активоване положення. Клапанний блок обмежує три окремих проточних канали між впускним каналом і випускним каналом. Кожний проточний канал перетинає три клапанних циліндри. Кожний клапанний поршень має конфігурацію, що забезпечує блокування двох з трьох проточних каналів в активованому положенні. Кожний клапанний поршень має конфігурацію, що забезпечує закриття різних двох з трьох проточних каналів. Таким чином, поки, щонайменше, два поршні знаходяться в активованому положенні, сполучення між впускним і випускним каналами запобігається. Відповідно до переважного варіанту здійснення даного винаходу, наділений функцією прийняття рішення відключаючий блок забезпечений трьома пристроями контролю положення клапанних поршнів, так що з кожним клапанним поршнем пов'язаний один з них. Таким чином, соленоїду можна призначити деактивацію і відгук відповідного пристрою контролю положення, що відстежується для визначення того, що пов'язані соленоїд, клапанний поршень і пристрій контролю положення справні, не допускаючи при цьому сполучення між впускним і випускним каналами. Відповідно до переважного варіанту здійснення даного винаходу, кожний поршень проходить в осьовому напрямі між соленоїдним виконавчим механізмом і відхиляючою пружиною і має дві блокуючі секції більшого діаметра для закриття двох проточних каналів при знаходженні в активованому положенні і дві деблокуючі секції меншого діаметра поруч з блокуючою ділянкою для відкривання згаданих двох проточних каналів і третю подовжену деблокуючу секцію для деблокування третього проточного каналу або в активованому, або в не активованому положенні. Блок може також містити щонайменше один додатковий комплект з трьох клапанних циліндрів і пов'язаних з ними поршнів, соленоїдних виконавчих механізмів і відхиляючих пружин, що має таку ж конфігурацію, як перший комплект клапанних циліндрів. КОРОТКИЙ ОПИС КРЕСЛЕННЯ Додаткові ознаки, задачі і переваги стануть ясними з нижченаведеного докладного опису, що приводиться з посиланнями на прикладене креслення, яке являє собою переріз згідно з одним варіантом здійснення гідравлічного відключаючого пристрою з функцією прийняття рішення відповідно до цього винаходу. ДОКЛАДНИЙ ОПИС ПЕРЕВАЖНИХ ВАРІАНТІВ ЗДІЙСНЕННЯ Звертаючись до креслення, зазначаємо, що наділений функцією прийняття рішення гідравлічний відключаючий блок прямої дії містить клапанний блок 10, що має укладені в ньому три клапанних циліндри 12, 14, 16. У клапанних циліндрах знаходяться три клапанних поршні 18, 20, 22. Три пружини 24, 26, 28 відхиляють клапанні поршні в не активованому положенні. Для переміщення поршнів з протидією відхиляючим силам пружин в активоване положення передбачені електричні соленоїдні виконавчі механізми 30, 32, 34. У типовому випадку, соленоїдні виконавчі механізми переміщують поршень в активоване положення, коли приймається сигнал стану відсутності несправності. Клапанний блок обмежує три окремих проточних канали 36, 38, 40 між впускним каналом 42 і випускним каналом 44. Кожний проточний канал перетинає три клапанних циліндри. Кожний клапанний поршень має конфігурацію, що забезпечує блокування двох з трьох проточних каналів в активованому положенні. Кожний клапанний поршень має конфігурацію, що забезпечує закриття різних двох із 1 UA 97651 C2 5 10 15 20 25 трьох проточних каналів. Таким чином, поки, щонайменше, два поршні знаходяться в активованому положенні, сполучення між впускним і випускним каналами запобігається. Звичайно впускний канал сполучається з керуючим каналом, що звичайно знаходиться під тиском. Наділений функцією прийняття рішення відключаючий блок забезпечений трьома пристроями 46, 48, 50 контролю положення клапанних поршнів, так що з кожним клапанним поршнем пов'язаний один з них. Таким чином, соленоїду можна призначити деактивацію і відгук відповідного пристрою контролю положення, що відстежується для визначення того, що пов'язані соленоїд, клапанний поршень і пристрій контролю положення справні, не допускаючи при цьому сполучення між впускним і випускним каналами. Як показано на кресленні, кожний поршень 18, 20, 22 проходить в осьовому напрямі між соленоїдним виконавчим механізмом і відхиляючою пружиною. Кожний поршень має дві блокуючі секції 52, 54 більшого діаметру для закриття двох проточних каналів при знаходженні в активованому положенні і дві деблокуючі секції 56, 58 меншого діаметру поруч з блокуючою ділянкою для відкривання згаданих двох проточних каналів і третю подовжену деблокуючу секцію (60) для деблокування третього проточного каналу на іншій активованій або не активованій ділянці. Як показано на кресленні переважного варіанту здійснення, три клапанних циліндри мають паралельні осі, віддалені одна від одної. Три проточних канали між впускним і випускним каналами мають ділянки, що перетинають клапанні циліндри, які мають паралельні осі, віддалені одна від одної. Осі клапанних циліндрів і проточних каналів між впускним і випускним каналами перпендикулярні. Відхиляючі пружини знаходяться на протилежних осьових кінцях клапанних циліндрів. Соленоїди вирівняні на одній грані клапанного блоку. Детально охарактеризувавши свій винахід відповідно до конкретних вимог патентного законодавства, автори зазначають, що об'єм бажаного захисту патентом на винахід визначений в нижченаведеній формулі винаходу. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Наділений функцією прийняття рішення гідравлічний вимикаючий блок прямої дії, що містить клапанний блок, який має укладені в ньому три клапанні циліндри, три клапанні поршні в клапанних циліндрах, три пружини для відхилення клапанних поршнів в неактивованому положенні, три електричні соленоїдні виконавчі механізми, призначені для того, щоб у відповідь на сигнал відсутності несправності переміщувати поршні, протидіючи відхиляючим силам пружин, в активоване положення, при цьому клапанний блок обмежує три окремі проточні канали між впускним каналом і випускним каналом, а кожний проточний канал перетинає три клапанні циліндри, при цьому кожний клапанний поршень має конфігурацію, що забезпечує блокування двох з трьох проточних каналів в активованому положенні, а кожний клапанний поршень має конфігурацію, що забезпечує закриття різних двох із трьох проточних каналів, внаслідок чого, поки щонайменше два поршні знаходяться в активованому положенні, сполучення між впускним і випускним каналами запобігається, при цьому містить три пристрої контролю положення клапанних поршнів, так що з кожним клапанним поршнем пов'язаний один з них, внаслідок чого соленоїду можна призначити деактивацію відповідного клапанного поршня і відгук відповідного пристрою контролю положення, що відстежується для визначення того, що пов'язані соленоїд, клапанний поршень і пристрій контролю положення справні, не допускаючи при цьому сполучення між впускним і випускним каналами. 2. Блок за п. 1, в якому три клапанні циліндри мають паралельні осі, віддалені одна від одної. 3. Блок за будь-яким з пп. 1, 2, в якому три проточні канали між впускним і випускним каналами мають ділянки, що перетинають клапанні циліндри, які мають паралельні осі, віддалені одна від одної. 4. Блок за п. 3, в якому осі клапанних циліндрів і проточних каналів між впускним і випускним каналами перпендикулярні. 5. Блок за п. 1, в якому відхиляючі пружини і соленоїди знаходяться на протилежних осьових кінцях клапанних циліндрів. 6. Блок за п. 1, в якому соленоїди вирівняні на одній грані клапанного блока. 7. Блок за п. 1, в якому впускний канал сполучається з керуючим каналом, що звичайно знаходиться під тиском. 2 UA 97651 C2 5 8. Блок за п. 1, в якому кожний поршень проходить в осьовому напрямку між соленоїдним виконавчим механізмом і відхиляючою пружиною і має дві блокуючі секції більшого діаметра для закривання двох проточних каналів при знаходженні в активованому положенні і дві деблокуючі секції меншого діаметра поруч з блокуючою ділянкою для відкривання згаданих двох проточних каналів і третю видовжену деблокуючу секцію для деблокування третього проточного каналу або в активованому, або в неактивованому положенні. 9. Блок за п. 1, що має щонайменше один додатковий комплект з трьох клапанних циліндрів і пов'язаних з ними поршнів, соленоїдних виконавчих механізмів і відхиляючих пружин, що має таку ж конфігурацію, як перший комплект клапанних циліндрів. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
