Джбан для фільтрування рідин

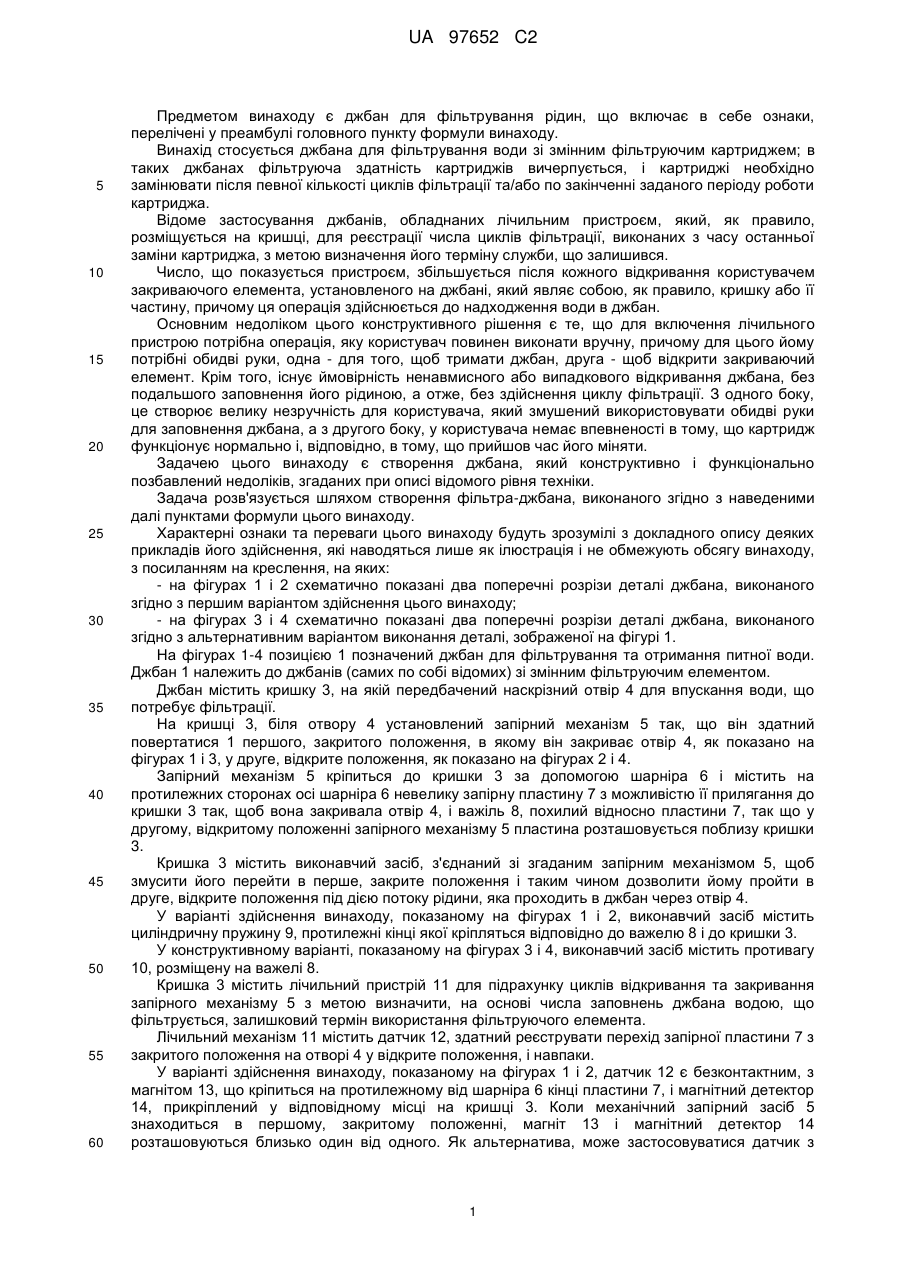

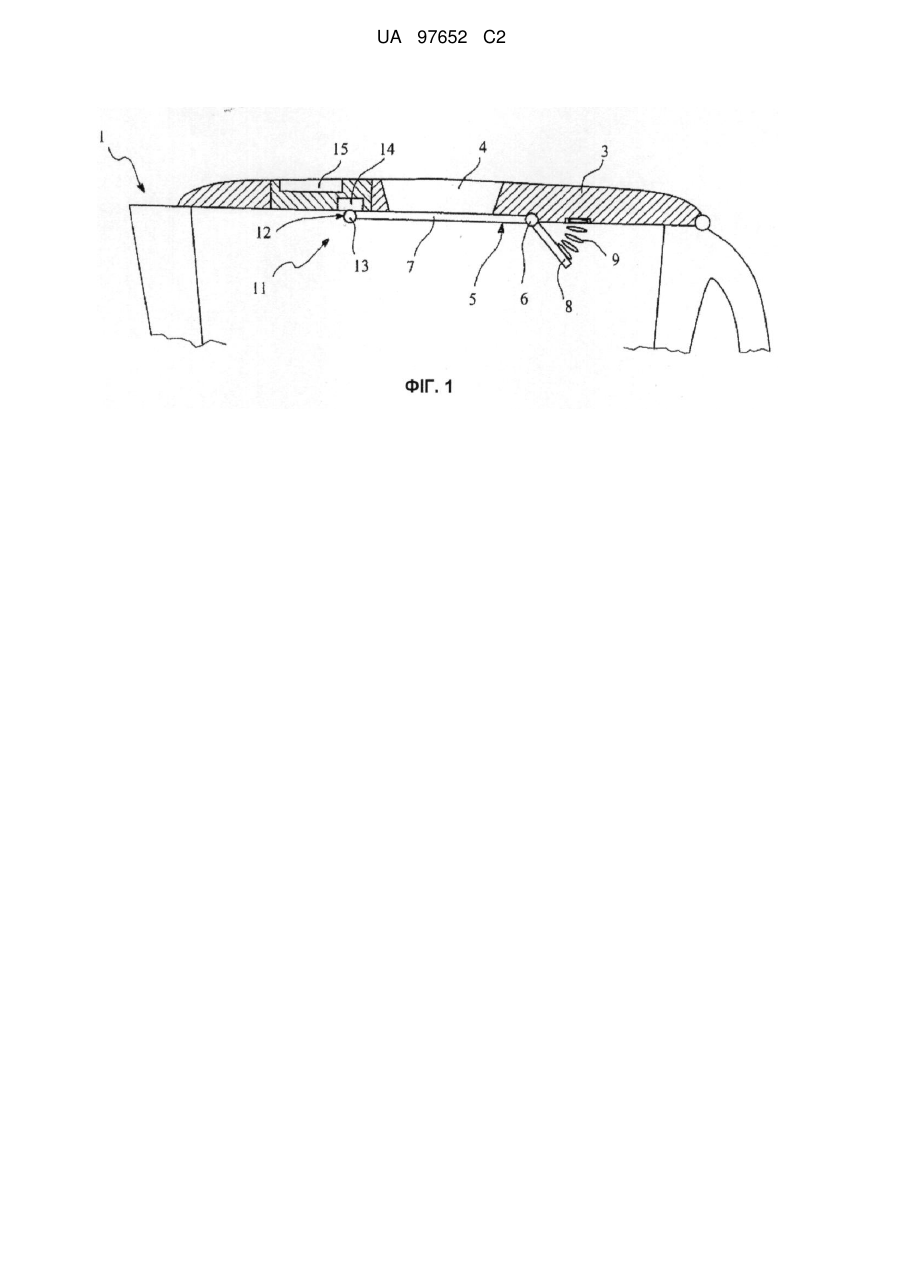

Реферат: Джбан (1) для фільтрування рідин, що містить: - кришку (3), - отвір (4), виконаний у згаданій кришці (3) для наповнення джбана (1), - запірний механізм (5), установлений на кришці (3) біля отвору (4) і здатний повертатися з першого положення, в якому він закриває згаданий отвір, у друге, відкрите положення, - виконавчий елемент, з'єднаний зі згаданим запірним механізмом (5), щоб змусити його зайняти згадане перше положення і таким чином дозволити йому перейти у друге положення під дією потоку рідини, що надходить в джбан (1) через отвір (4), - лічильний пристрій (11) на згаданій кришці (3) для підрахунку циклів відкривання і/або закривання згаданого запірного засобу (5) в результаті надходження рідини в згаданий джбан (1). UA 97652 C2 (12) UA 97652 C2 UA 97652 C2 5 10 15 20 25 30 35 40 45 50 55 60 Предметом винаходу є джбан для фільтрування рідин, що включає в себе ознаки, перелічені у преамбулі головного пункту формули винаходу. Винахід стосується джбана для фільтрування води зі змінним фільтруючим картриджем; в таких джбанах фільтруюча здатність картриджів вичерпується, і картриджі необхідно замінювати після певної кількості циклів фільтрації та/або по закінченні заданого періоду роботи картриджа. Відоме застосування джбанів, обладнаних лічильним пристроєм, який, як правило, розміщується на кришці, для реєстрації числа циклів фільтрації, виконаних з часу останньої заміни картриджа, з метою визначення його терміну служби, що залишився. Число, що показується пристроєм, збільшується після кожного відкривання користувачем закриваючого елемента, установленого на джбані, який являє собою, як правило, кришку або її частину, причому ця операція здійснюється до надходження води в джбан. Основним недоліком цього конструктивного рішення є те, що для включення лічильного пристрою потрібна операція, яку користувач повинен виконати вручну, причому для цього йому потрібні обидві руки, одна - для того, щоб тримати джбан, друга - щоб відкрити закриваючий елемент. Крім того, існує ймовірність ненавмисного або випадкового відкривання джбана, без подальшого заповнення його рідиною, а отже, без здійснення циклу фільтрації. З одного боку, це створює велику незручність для користувача, який змушений використовувати обидві руки для заповнення джбана, а з другого боку, у користувача немає впевненості в тому, що картридж функціонує нормально і, відповідно, в тому, що прийшов час його міняти. Задачею цього винаходу є створення джбана, який конструктивно і функціонально позбавлений недоліків, згаданих при описі відомого рівня техніки. Задача розв'язується шляхом створення фільтра-джбана, виконаного згідно з наведеними далі пунктами формули цього винаходу. Характерні ознаки та переваги цього винаходу будуть зрозумілі з докладного опису деяких прикладів його здійснення, які наводяться лише як ілюстрація і не обмежують обсягу винаходу, з посиланням на креслення, на яких: - на фігурах 1 і 2 схематично показані два поперечні розрізи деталі джбана, виконаного згідно з першим варіантом здійснення цього винаходу; - на фігурах 3 і 4 схематично показані два поперечні розрізи деталі джбана, виконаного згідно з альтернативним варіантом виконання деталі, зображеної на фігурі 1. На фігурах 1-4 позицією 1 позначений джбан для фільтрування та отримання питної води. Джбан 1 належить до джбанів (самих по собі відомих) зі змінним фільтруючим елементом. Джбан містить кришку 3, на якій передбачений наскрізний отвір 4 для впускання води, що потребує фільтрації. На кришці 3, біля отвору 4 установлений запірний механізм 5 так, що він здатний повертатися 1 першого, закритого положення, в якому він закриває отвір 4, як показано на фігурах 1 і 3, у друге, відкрите положення, як показано на фігурах 2 і 4. Запірний механізм 5 кріпиться до кришки 3 за допомогою шарніра 6 і містить на протилежних сторонах осі шарніра 6 невелику запірну пластину 7 з можливістю її прилягання до кришки 3 так, щоб вона закривала отвір 4, і важіль 8, похилий відносно пластини 7, так що у другому, відкритому положенні запірного механізму 5 пластина розташовується поблизу кришки 3. Кришка 3 містить виконавчий засіб, з'єднаний зі згаданим запірним механізмом 5, щоб змусити його перейти в перше, закрите положення і таким чином дозволити йому пройти в друге, відкрите положення під дією потоку рідини, яка проходить в джбан через отвір 4. У варіанті здійснення винаходу, показаному на фігурах 1 і 2, виконавчий засіб містить циліндричну пружину 9, протилежні кінці якої кріпляться відповідно до важелю 8 і до кришки 3. У конструктивному варіанті, показаному на фігурах 3 і 4, виконавчий засіб містить противагу 10, розміщену на важелі 8. Кришка 3 містить лічильний пристрій 11 для підрахунку циклів відкривання та закривання запірного механізму 5 з метою визначити, на основі числа заповнень джбана водою, що фільтрується, залишковий термін використання фільтруючого елемента. Лічильний механізм 11 містить датчик 12, здатний реєструвати перехід запірної пластини 7 з закритого положення на отворі 4 у відкрите положення, і навпаки. У варіанті здійснення винаходу, показаному на фігурах 1 і 2, датчик 12 є безконтактним, з магнітом 13, що кріпиться на протилежному від шарніра 6 кінці пластини 7, і магнітний детектор 14, прикріплений у відповідному місці на кришці 3. Коли механічний запірний засіб 5 знаходиться в першому, закритому положенні, магніт 13 і магнітний детектор 14 розташовуються близько один від одного. Як альтернатива, може застосовуватися датчик з 1 UA 97652 C2 5 10 15 20 25 30 35 40 45 50 55 електричними контактами 13, 14, так що відповідний електричний контур замикається, коли контакти торкаються один одного, і відкривається, коли вони знаходяться на певній відстані один від одного. Як ще один альтернативний варіант, датчик 12 може бути ємнісного типу, або з зануреними електродами, між якими електричний контур замикається, коли рівень води, яка надійшла в джбан, досягає і перевищує заданий рівень, або датчиком опору, або датчиками будь-якого типу, які самі по собі відомі, за умови, що вони здатні реєструвати заповнення ємності для розміщення води, що фільтрується, і в результаті збільшувати число для підрахунку залишкового терміну використання фільтруючого елемента. Лічильний пристрій 11 містить на кришці 3 індикаторний засіб 15, який показує підраховане число, електрично зв'язаний з датчиком 12. Як показано на фігурі 2, потік води, який надходить в джбан 1 через отвір 4, змушує повертатися запірний пристрій 5 з першого, закритого положення у друге, відкрите положення. Відносна відстань між магнітом 13 і магнітним детектором 14 дозволяє включити лічильний пристрій 11, який збільшує (або зменшує) на одиницю число, яке показується індикаторним засобом 15. Припинення процесу проходження потоку води приводить до повернення запірного пристрою 5 з відкритого положення у закрите положення внаслідок зворотного ходу, який виконується циліндричною пружиною 9 або противагою 10. У варіантах виконання, зображених на фігурах 3 і 4, датчик 12 містить магніт 16, що кріпиться до протилежного від шарніра 6 кінця важеля 8, і магнітний детектор 17, який кріпиться у відповідному місці на кришці 3. Коли механічний запірний засіб 5 знаходиться у відкритому положенні, магніт 13 і магнітний детектор 14 розташовуються близько один від одного. Лічильний пристрій 11 містить на кришці 3 індикаторний засіб 18, який показує підраховане число, електрично зв'язаний з магнітним детектором 17. У варіанті здійснення винаходу (не показаний) магнітний детектор 17 розміщений на важелі 8, а магніт 16 розміщений на кришці 3, у відповідному місці. Як показано на фігурі 4, потік води, який надходить в джбан 1 через отвір 4, змушує повертатися запірний пристрій 5 з першого, закритого положення у друге, відкрите положення. Відносна близькість магніту 16 до магнітного детектора 17 у закритому положенні дозволяє включити лічильний пристрій 11, який збільшує на одиницю число, що показується індикаторним засобом 18. Припинення процесу проходження води приводить до повернення запірного механізму 5 з відкритого положення у закрите положення внаслідок зворотного ходу, який виконується противагою 10. Таким чином, винахід розв'язує поставлену задачу, забезпечуючи ту перевагу, що підрахунок циклів фільтрації з метою визначення ступеня вичерпання ресурсу фільтруючого картриджа здійснюється автоматично, внаслідок дії води, що надходить в джбан, при цьому від користувача вимагається лише поставити джбан під відкритий кран. ФОРМУЛА ВИНАХОДУ 1. Джбан (1) для фільтрування рідин, що містить: - кришку (3) з отвором (4), виконаним у згаданій кришці (3) для наповнення джбана (1), - запірний механізм (5), установлений на кришці (3) біля отвору (4) і здатний повертатися з першого положення, в якому він закриває згаданий отвір, у друге, відкрите положення, - виконавчий елемент, з'єднаний зі згаданим запірним механізмом (5), щоб змусити його зайняти згадане перше положення і таким чином дозволити йому перейти у друге положення під дією потоку рідини, що надходить в джбан (1) через отвір (4), який відрізняється тим, що містить на згаданій кришці (3) лічильний пристрій (11) для підрахунку циклів відкривання і/або закривання згаданого запірного засобу (5) в результаті надходження рідини в згаданий джбан (1). 2. Джбан (1) за п. 1, в якому згаданий запірний засіб (5) установлений на згаданій кришці (3) так, щоб він повертався з одного згаданого положення в інше. 3. Джбан (1) за п. 1 або 2, в якому згаданий лічильний пристрій (11) містить датчик (12), здатний реєструвати перехід згаданої кришки (3) зі згаданого першого або другого положення або в згадане перше, або друге положення. 4. Джбан (1) за п. 3, в якому датчик (12) являє собою безконтактний датчик. 5. Джбан (1) за п. 3, в якому датчик (12) являє собою контактний датчик або датчик опору, або датчик ємнісного типу. 2 UA 97652 C2 5 6. Джбан (1) за п. 3, в якому датчик (12) містить перший елемент (13, 16), який кріпиться на згаданій кришці (3), і другий елемент (14, 17), який кріпиться у відповідному місці на згаданому запірному засобі (5). 7. Джбан (1) за одним або більше пп. 1-6, в якому лічильний пристрій (11) з'єднаний з індикаторним засобом (15, 18) для відтворення на екрані підрахованого числа. 8. Джбан (1) за будь-яким з пп. 1-7, який включає фільтруючий картридж, який може бути замінений після вичерпання його ресурсу і в якому розташований лічильний пристрій (11) для того, щоб сигналізувати про вичерпання ресурсу картриджа в залежності від циклів заповнення згаданого джбана (1) через отвір (4). 3 UA 97652 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
