Пристрій для очистки і транспортування коренебульбоплодів

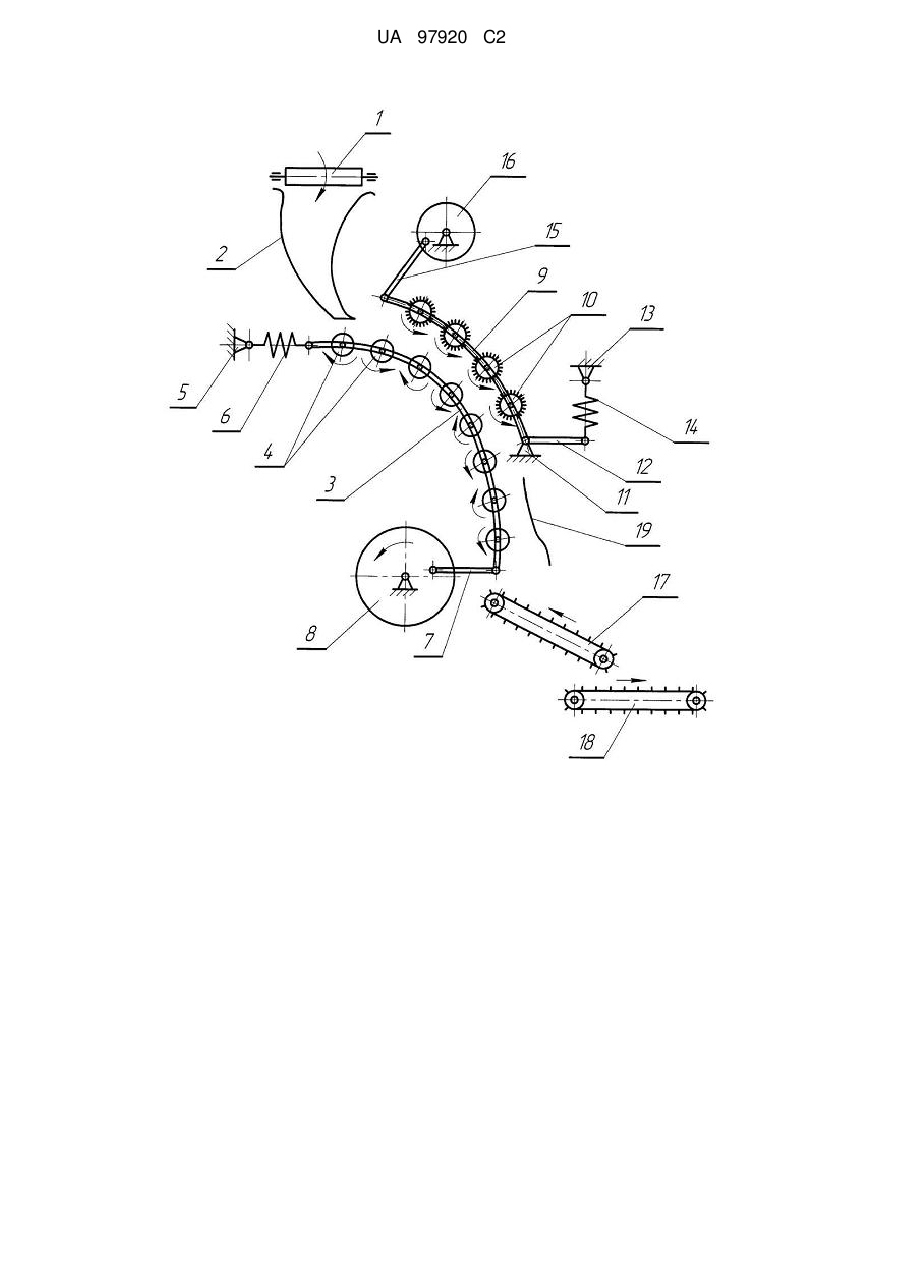

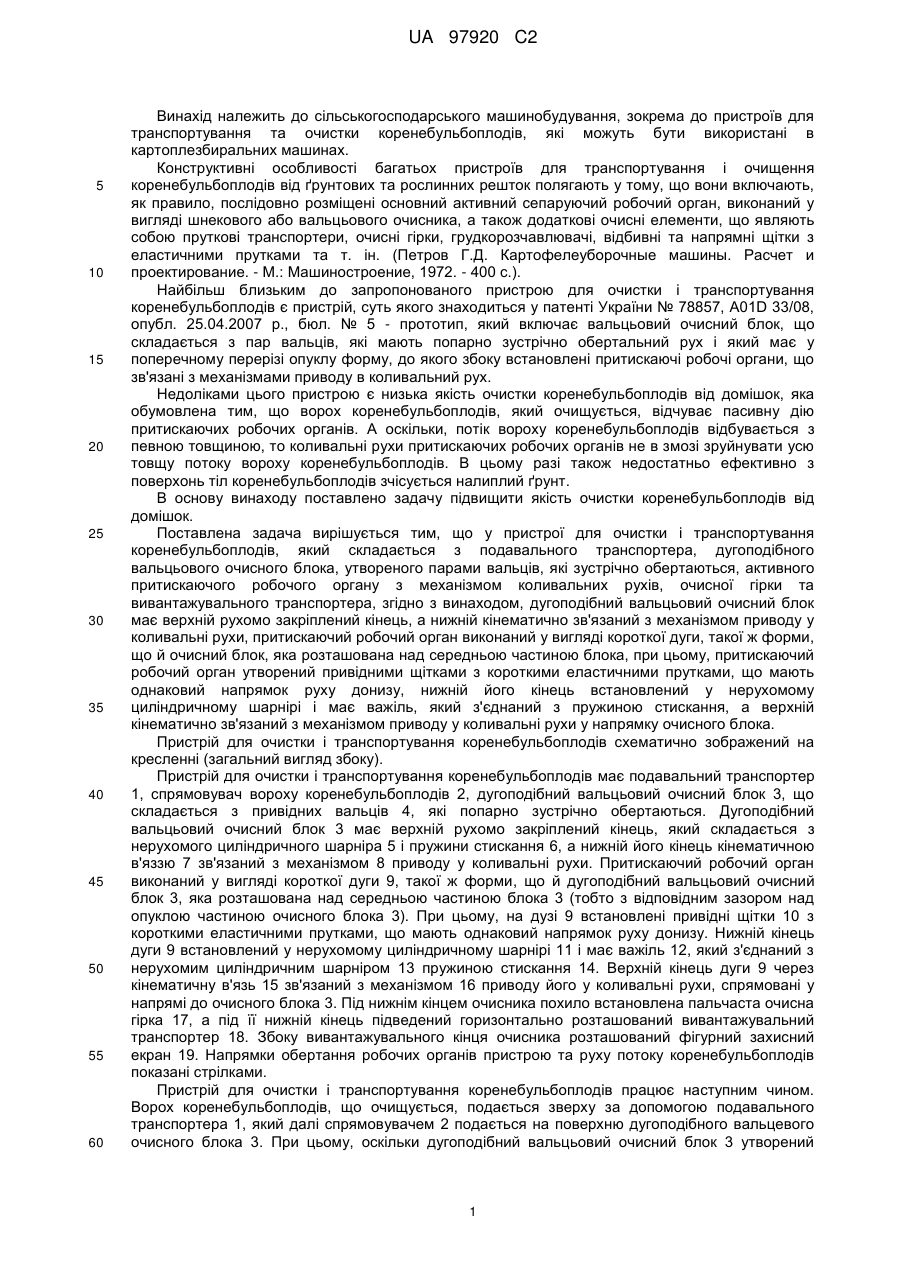

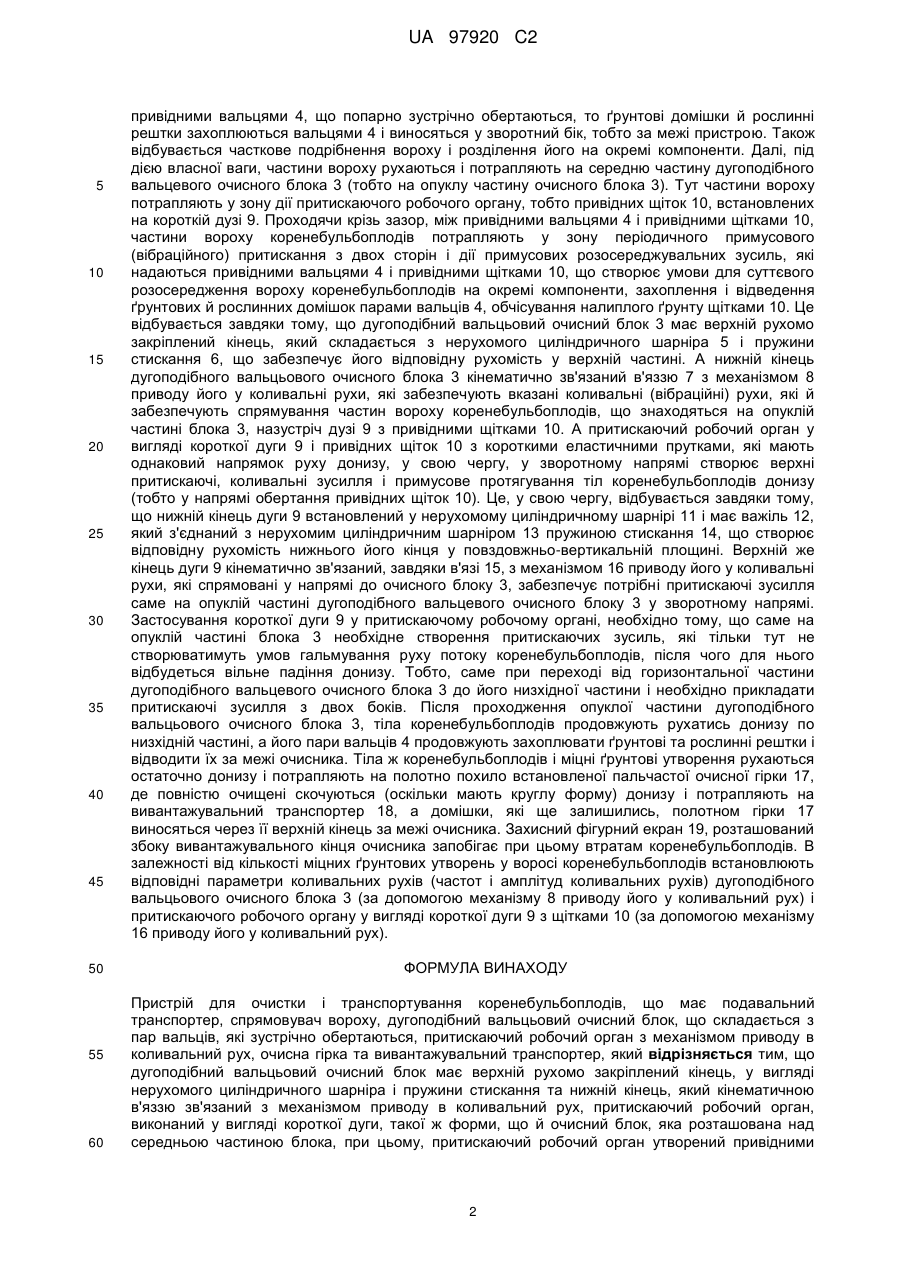

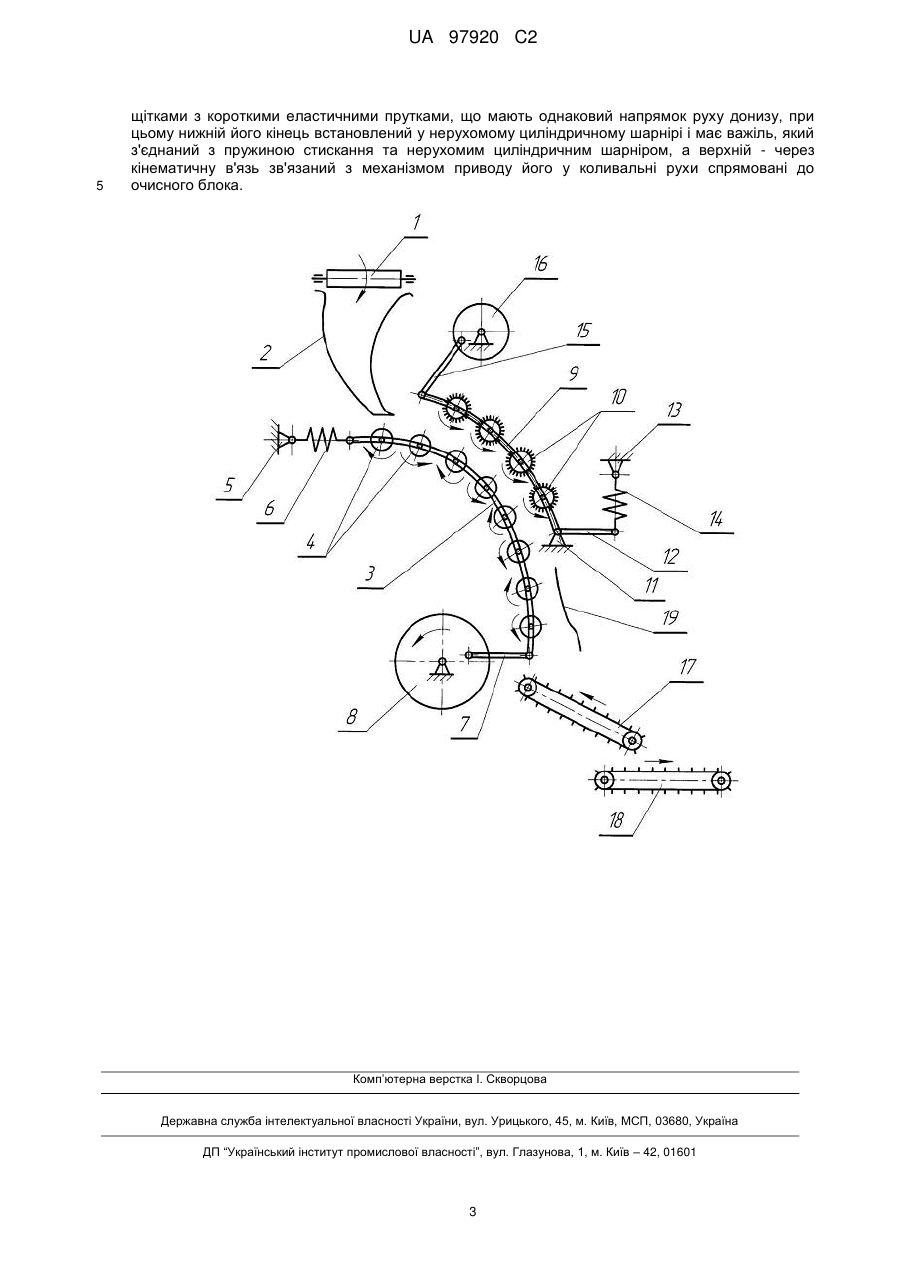

Реферат: Пристрій для очистки і транспортування коренебульбоплодів подавальний транспортер, спрямовувач вороху, дугоподібний вальцьовий очисний блок, що складається з пар вальців, які зустрічно обертаються, притискаючий робочий орган з механізмом приводу в коливальний рух, очисна гірка та вивантажувальний транспортер. Дугоподібний вальцьовий очисний блок має верхній рухомо закріплений кінець, у вигляді нерухомого циліндричного шарніра і пружини стискання та нижній кінець, який кінематичною в'яззю зв'язаний з механізмом приводу в коливальний рух, притискаючий робочий орган, виконаний у вигляді короткої дуги, такої ж форми, що й очисний блок, яка розташована над середньою частиною блока. Притискаючий робочий орган утворений привідними щітками з короткими еластичними прутками, що мають однаковий напрямок руху донизу. Нижній кінець короткої дуги встановлений у нерухомому циліндричному шарнірі і має важіль, який з'єднаний з пружиною стискання та нерухомим циліндричним шарніром, а верхній - через кінематичну в'язь зв'язаний з механізмом приводу його у коливальні рухи спрямовані до очисного блока. UA 97920 C2 (12) UA 97920 C2 UA 97920 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Конструктивні особливості багатьох пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток полягають у тому, що вони включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками та т. ін. (Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. - 400 с.). Найбільш близьким до запропонованого пристрою для очистки і транспортування коренебульбоплодів є пристрій, суть якого знаходиться у патенті України № 78857, А01D 33/08, опубл. 25.04.2007 р., бюл. № 5 - прототип, який включає вальцьовий очисний блок, що складається з пар вальців, які мають попарно зустрічно обертальний рух і який має у поперечному перерізі опуклу форму, до якого збоку встановлені притискаючі робочі органи, що зв'язані з механізмами приводу в коливальний рух. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, відчуває пасивну дію притискаючих робочих органів. А оскільки, потік вороху коренебульбоплодів відбувається з певною товщиною, то коливальні рухи притискаючих робочих органів не в змозі зруйнувати усю товщу потоку вороху коренебульбоплодів. В цьому разі також недостатньо ефективно з поверхонь тіл коренебульбоплодів зчісується налиплий ґрунт. В основу винаходу поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для очистки і транспортування коренебульбоплодів, який складається з подавального транспортера, дугоподібного вальцьового очисного блока, утвореного парами вальців, які зустрічно обертаються, активного притискаючого робочого органу з механізмом коливальних рухів, очисної гірки та вивантажувального транспортера, згідно з винаходом, дугоподібний вальцьовий очисний блок має верхній рухомо закріплений кінець, а нижній кінематично зв'язаний з механізмом приводу у коливальні рухи, притискаючий робочий орган виконаний у вигляді короткої дуги, такої ж форми, що й очисний блок, яка розташована над середньою частиною блока, при цьому, притискаючий робочий орган утворений привідними щітками з короткими еластичними прутками, що мають однаковий напрямок руху донизу, нижній його кінець встановлений у нерухомому циліндричному шарнірі і має важіль, який з'єднаний з пружиною стискання, а верхній кінематично зв'язаний з механізмом приводу у коливальні рухи у напрямку очисного блока. Пристрій для очистки і транспортування коренебульбоплодів схематично зображений на кресленні (загальний вигляд збоку). Пристрій для очистки і транспортування коренебульбоплодів має подавальний транспортер 1, спрямовувач вороху коренебульбоплодів 2, дугоподібний вальцьовий очисний блок 3, що складається з привідних вальців 4, які попарно зустрічно обертаються. Дугоподібний вальцьовий очисний блок 3 має верхній рухомо закріплений кінець, який складається з нерухомого циліндричного шарніра 5 і пружини стискання 6, а нижній його кінець кінематичною в'яззю 7 зв'язаний з механізмом 8 приводу у коливальні рухи. Притискаючий робочий орган виконаний у вигляді короткої дуги 9, такої ж форми, що й дугоподібний вальцьовий очисний блок 3, яка розташована над середньою частиною блока 3 (тобто з відповідним зазором над опуклою частиною очисного блока 3). При цьому, на дузі 9 встановлені привідні щітки 10 з короткими еластичними прутками, що мають однаковий напрямок руху донизу. Нижній кінець дуги 9 встановлений у нерухомому циліндричному шарнірі 11 і має важіль 12, який з'єднаний з нерухомим циліндричним шарніром 13 пружиною стискання 14. Верхній кінець дуги 9 через кінематичну в'язь 15 зв'язаний з механізмом 16 приводу його у коливальні рухи, спрямовані у напрямі до очисного блока 3. Під нижнім кінцем очисника похило встановлена пальчаста очисна гірка 17, а під її нижній кінець підведений горизонтально розташований вивантажувальний транспортер 18. Збоку вивантажувального кінця очисника розташований фігурний захисний екран 19. Напрямки обертання робочих органів пристрою та руху потоку коренебульбоплодів показані стрілками. Пристрій для очистки і транспортування коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається зверху за допомогою подавального транспортера 1, який далі спрямовувачем 2 подається на поверхню дугоподібного вальцевого очисного блока 3. При цьому, оскільки дугоподібний вальцьовий очисний блок 3 утворений 1 UA 97920 C2 5 10 15 20 25 30 35 40 45 50 55 60 привідними вальцями 4, що попарно зустрічно обертаються, то ґрунтові домішки й рослинні рештки захоплюються вальцями 4 і виносяться у зворотний бік, тобто за межі пристрою. Також відбувається часткове подрібнення вороху і розділення його на окремі компоненти. Далі, під дією власної ваги, частини вороху рухаються і потрапляють на середню частину дугоподібного вальцевого очисного блока 3 (тобто на опуклу частину очисного блока 3). Тут частини вороху потрапляють у зону дії притискаючого робочого органу, тобто привідних щіток 10, встановлених на короткій дузі 9. Проходячи крізь зазор, між привідними вальцями 4 і привідними щітками 10, частини вороху коренебульбоплодів потрапляють у зону періодичного примусового (вібраційного) притискання з двох сторін і дії примусових розосереджувальних зусиль, які надаються привідними вальцями 4 і привідними щітками 10, що створює умови для суттєвого розосередження вороху коренебульбоплодів на окремі компоненти, захоплення і відведення ґрунтових й рослинних домішок парами вальців 4, обчісування налиплого ґрунту щітками 10. Це відбувається завдяки тому, що дугоподібний вальцьовий очисний блок 3 має верхній рухомо закріплений кінець, який складається з нерухомого циліндричного шарніра 5 і пружини стискання 6, що забезпечує його відповідну рухомість у верхній частині. А нижній кінець дугоподібного вальцьового очисного блока 3 кінематично зв'язаний в'яззю 7 з механізмом 8 приводу його у коливальні рухи, які забезпечують вказані коливальні (вібраційні) рухи, які й забезпечують спрямування частин вороху коренебульбоплодів, що знаходяться на опуклій частині блока 3, назустріч дузі 9 з привідними щітками 10. А притискаючий робочий орган у вигляді короткої дуги 9 і привідних щіток 10 з короткими еластичними прутками, які мають однаковий напрямок руху донизу, у свою чергу, у зворотному напрямі створює верхні притискаючі, коливальні зусилля і примусове протягування тіл коренебульбоплодів донизу (тобто у напрямі обертання привідних щіток 10). Це, у свою чергу, відбувається завдяки тому, що нижній кінець дуги 9 встановлений у нерухомому циліндричному шарнірі 11 і має важіль 12, який з'єднаний з нерухомим циліндричним шарніром 13 пружиною стискання 14, що створює відповідну рухомість нижнього його кінця у повздовжньо-вертикальній площині. Верхній же кінець дуги 9 кінематично зв'язаний, завдяки в'язі 15, з механізмом 16 приводу його у коливальні рухи, які спрямовані у напрямі до очисного блоку 3, забезпечує потрібні притискаючі зусилля саме на опуклій частині дугоподібного вальцевого очисного блоку 3 у зворотному напрямі. Застосування короткої дуги 9 у притискаючому робочому органі, необхідно тому, що саме на опуклій частині блока 3 необхідне створення притискаючих зусиль, які тільки тут не створюватимуть умов гальмування руху потоку коренебульбоплодів, після чого для нього відбудеться вільне падіння донизу. Тобто, саме при переході від горизонтальної частини дугоподібного вальцевого очисного блока 3 до його низхідної частини і необхідно прикладати притискаючі зусилля з двох боків. Після проходження опуклої частини дугоподібного вальцьового очисного блока 3, тіла коренебульбоплодів продовжують рухатись донизу по низхідній частині, а його пари вальців 4 продовжують захоплювати ґрунтові та рослинні рештки і відводити їх за межі очисника. Тіла ж коренебульбоплодів і міцні ґрунтові утворення рухаються остаточно донизу і потрапляють на полотно похило встановленої пальчастої очисної гірки 17, де повністю очищені скочуються (оскільки мають круглу форму) донизу і потрапляють на вивантажувальний транспортер 18, а домішки, які ще залишились, полотном гірки 17 виносяться через її верхній кінець за межі очисника. Захисний фігурний екран 19, розташований збоку вивантажувального кінця очисника запобігає при цьому втратам коренебульбоплодів. В залежності від кількості міцних ґрунтових утворень у воросі коренебульбоплодів встановлюють відповідні параметри коливальних рухів (частот і амплітуд коливальних рухів) дугоподібного вальцьового очисного блока 3 (за допомогою механізму 8 приводу його у коливальний рух) і притискаючого робочого органу у вигляді короткої дуги 9 з щітками 10 (за допомогою механізму 16 приводу його у коливальний рух). ФОРМУЛА ВИНАХОДУ Пристрій для очистки і транспортування коренебульбоплодів, що має подавальний транспортер, спрямовувач вороху, дугоподібний вальцьовий очисний блок, що складається з пар вальців, які зустрічно обертаються, притискаючий робочий орган з механізмом приводу в коливальний рух, очисна гірка та вивантажувальний транспортер, який відрізняється тим, що дугоподібний вальцьовий очисний блок має верхній рухомо закріплений кінець, у вигляді нерухомого циліндричного шарніра і пружини стискання та нижній кінець, який кінематичною в'яззю зв'язаний з механізмом приводу в коливальний рух, притискаючий робочий орган, виконаний у вигляді короткої дуги, такої ж форми, що й очисний блок, яка розташована над середньою частиною блока, при цьому, притискаючий робочий орган утворений привідними 2 UA 97920 C2 5 щітками з короткими еластичними прутками, що мають однаковий напрямок руху донизу, при цьому нижній його кінець встановлений у нерухомому циліндричному шарнірі і має важіль, який з'єднаний з пружиною стискання та нерухомим циліндричним шарніром, а верхній - через кінематичну в'язь зв'язаний з механізмом приводу його у коливальні рухи спрямовані до очисного блока. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
