Пляшечка для годування

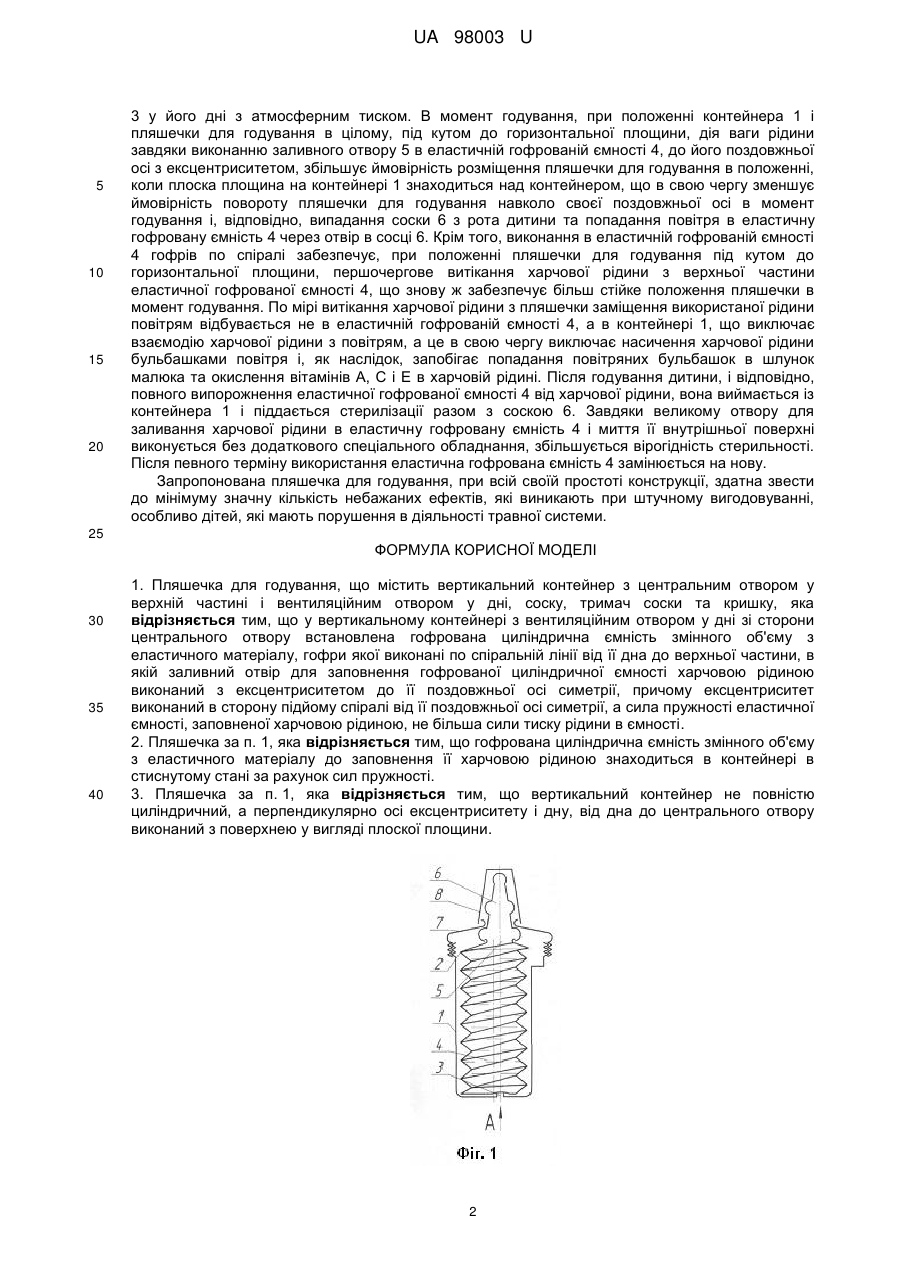

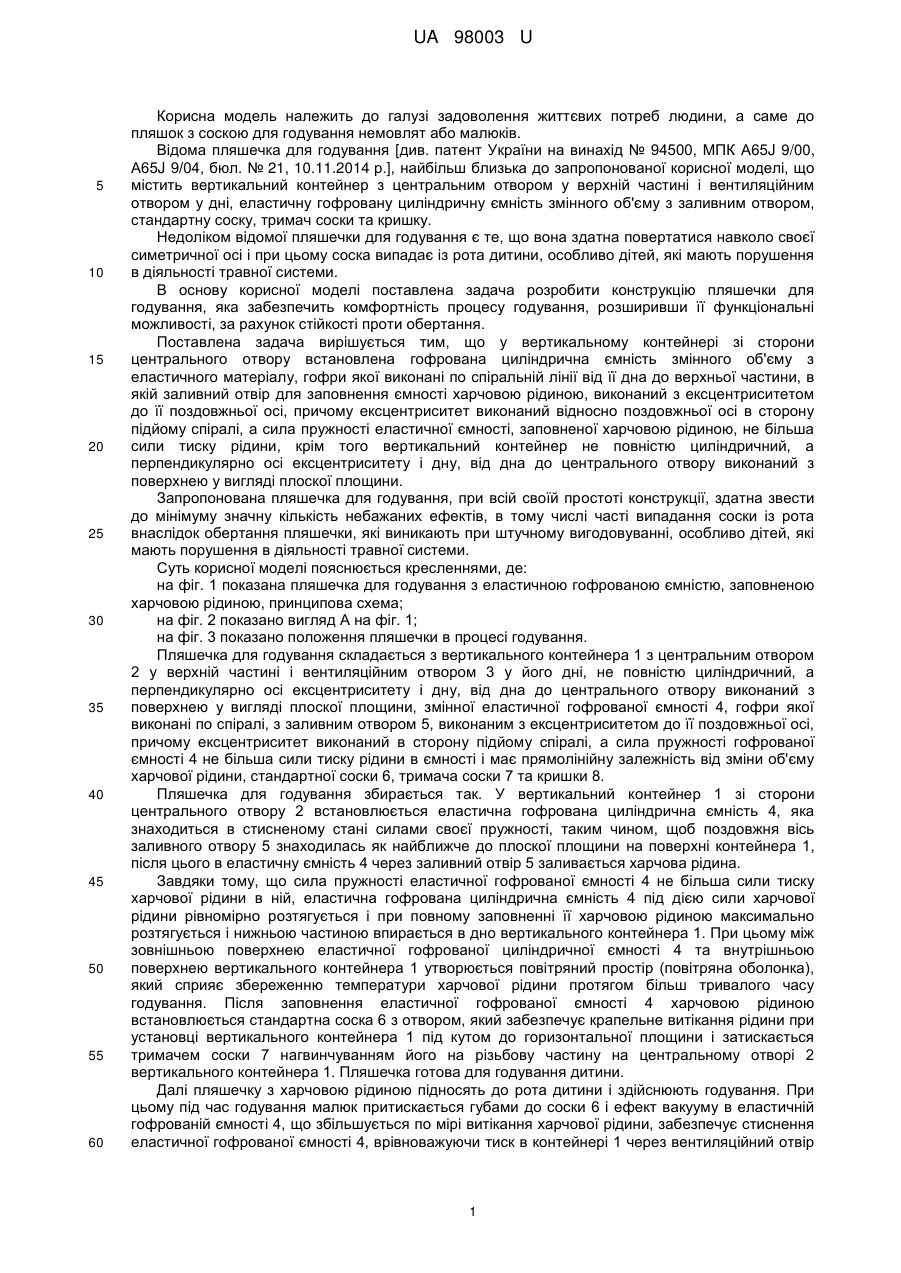

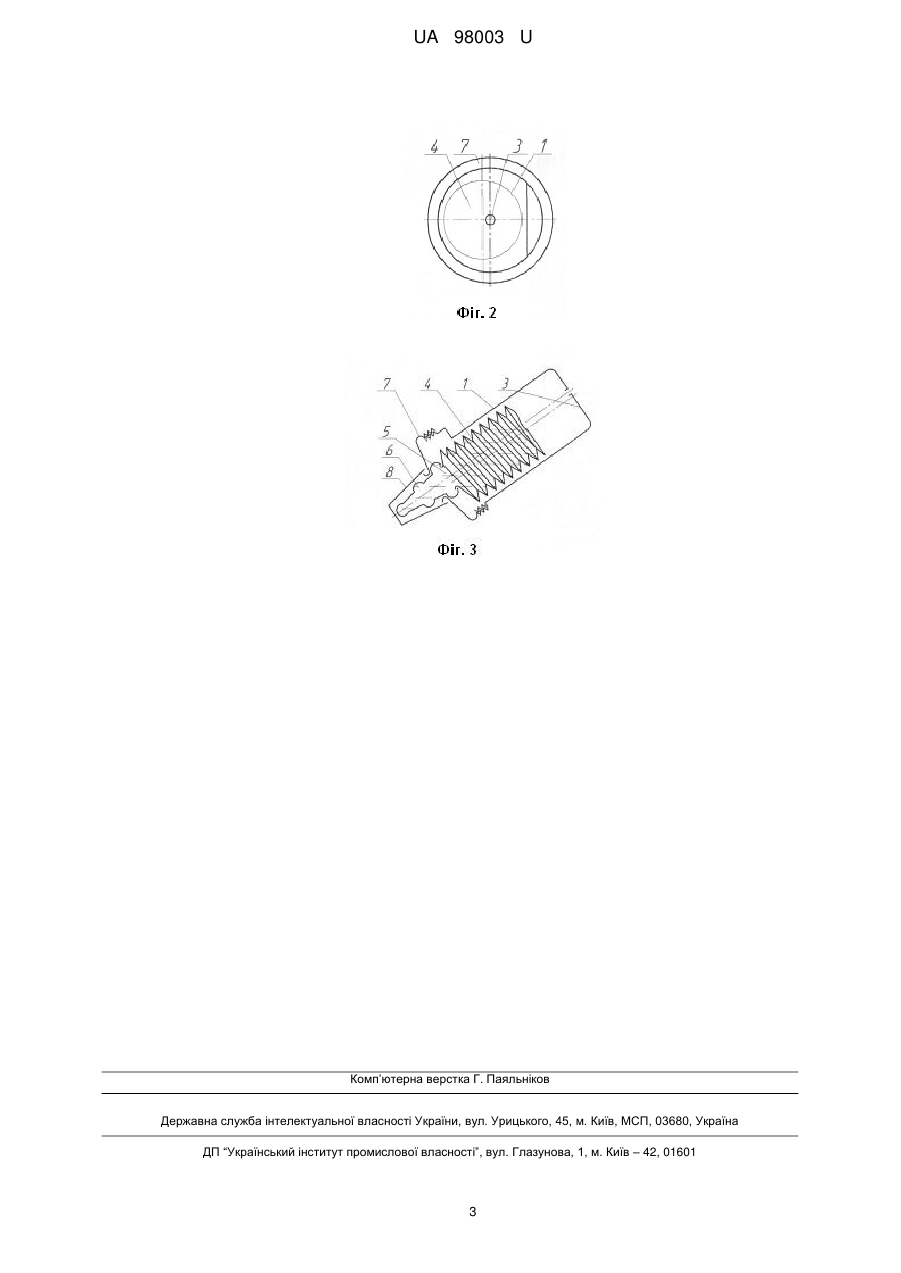

Реферат: Пляшечка для годування містить вертикальний контейнер з центральним отвором у верхній частині і вентиляційним отвором у дні, соску, тримач соски та кришку. У вертикальному контейнері з вентиляційним отвором у дні зі сторони центрального отвору встановлена гофрована циліндрична ємність змінного об'єму з еластичного матеріалу, гофри якої виконані по спіральній лінії від її дна до верхньої частини, в якій заливний отвір для заповнення гофрованої циліндричної ємності харчовою рідиною виконаний з ексцентриситетом до її поздовжньої осі симетрії. При цьому ексцентриситет виконаний в сторону підйому спіралі від її поздовжньої осі симетрії, а сила пружності еластичної ємності, заповненої харчовою рідиною, не більша сили тиску рідини в ємності. UA 98003 U (54) ПЛЯШЕЧКА ДЛЯ ГОДУВАННЯ UA 98003 U UA 98003 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі задоволення життєвих потреб людини, а саме до пляшок з соскою для годування немовлят або малюків. Відома пляшечка для годування [див. патент України на винахід № 94500, МПК А65J 9/00, А65J 9/04, бюл. № 21, 10.11.2014 р.], найбільш близька до запропонованої корисної моделі, що містить вертикальний контейнер з центральним отвором у верхній частині і вентиляційним отвором у дні, еластичну гофровану циліндричну ємність змінного об'єму з заливним отвором, стандартну соску, тримач соски та кришку. Недоліком відомої пляшечки для годування є те, що вона здатна повертатися навколо своєї симетричної осі і при цьому соска випадає із рота дитини, особливо дітей, які мають порушення в діяльності травної системи. В основу корисної моделі поставлена задача розробити конструкцію пляшечки для годування, яка забезпечить комфортність процесу годування, розширивши її функціональні можливості, за рахунок стійкості проти обертання. Поставлена задача вирішується тим, що у вертикальному контейнері зі сторони центрального отвору встановлена гофрована циліндрична ємність змінного об'єму з еластичного матеріалу, гофри якої виконані по спіральній лінії від її дна до верхньої частини, в якій заливний отвір для заповнення ємності харчовою рідиною, виконаний з ексцентриситетом до її поздовжньої осі, причому ексцентриситет виконаний відносно поздовжньої осі в сторону підйому спіралі, а сила пружності еластичної ємності, заповненої харчовою рідиною, не більша сили тиску рідини, крім того вертикальний контейнер не повністю циліндричний, а перпендикулярно осі ексцентриситету і дну, від дна до центрального отвору виконаний з поверхнею у вигляді плоскої площини. Запропонована пляшечка для годування, при всій своїй простоті конструкції, здатна звести до мінімуму значну кількість небажаних ефектів, в тому числі часті випадання соски із рота внаслідок обертання пляшечки, які виникають при штучному вигодовуванні, особливо дітей, які мають порушення в діяльності травної системи. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана пляшечка для годування з еластичною гофрованою ємністю, заповненою харчовою рідиною, принципова схема; на фіг. 2 показано вигляд А на фіг. 1; на фіг. 3 показано положення пляшечки в процесі годування. Пляшечка для годування складається з вертикального контейнера 1 з центральним отвором 2 у верхній частині і вентиляційним отвором 3 у його дні, не повністю циліндричний, а перпендикулярно осі ексцентриситету і дну, від дна до центрального отвору виконаний з поверхнею у вигляді плоскої площини, змінної еластичної гофрованої ємності 4, гофри якої виконані по спіралі, з заливним отвором 5, виконаним з ексцентриситетом до її поздовжньої осі, причому ексцентриситет виконаний в сторону підйому спіралі, а сила пружності гофрованої ємності 4 не більша сили тиску рідини в ємності і має прямолінійну залежність від зміни об'єму харчової рідини, стандартної соски 6, тримача соски 7 та кришки 8. Пляшечка для годування збирається так. У вертикальний контейнер 1 зі сторони центрального отвору 2 встановлюється еластична гофрована циліндрична ємність 4, яка знаходиться в стисненому стані силами своєї пружності, таким чином, щоб поздовжня вісь заливного отвору 5 знаходилась як найближче до плоскої площини на поверхні контейнера 1, після цього в еластичну ємність 4 через заливний отвір 5 заливається харчова рідина. Завдяки тому, що сила пружності еластичної гофрованої ємності 4 не більша сили тиску харчової рідини в ній, еластична гофрована циліндрична ємність 4 під дією сили харчової рідини рівномірно розтягується і при повному заповненні її харчовою рідиною максимально розтягується і нижньою частиною впирається в дно вертикального контейнера 1. При цьому між зовнішньою поверхнею еластичної гофрованої циліндричної ємності 4 та внутрішньою поверхнею вертикального контейнера 1 утворюється повітряний простір (повітряна оболонка), який сприяє збереженню температури харчової рідини протягом більш тривалого часу годування. Після заповнення еластичної гофрованої ємності 4 харчовою рідиною встановлюється стандартна соска 6 з отвором, який забезпечує крапельне витікання рідини при установці вертикального контейнера 1 під кутом до горизонтальної площини і затискається тримачем соски 7 нагвинчуванням його на різьбову частину на центральному отворі 2 вертикального контейнера 1. Пляшечка готова для годування дитини. Далі пляшечку з харчовою рідиною підносять до рота дитини і здійснюють годування. При цьому під час годування малюк притискається губами до соски 6 і ефект вакууму в еластичній гофрованій ємності 4, що збільшується по мірі витікання харчової рідини, забезпечує стиснення еластичної гофрованої ємності 4, врівноважуючи тиск в контейнері 1 через вентиляційний отвір 1 UA 98003 U 5 10 15 20 3 у його дні з атмосферним тиском. В момент годування, при положенні контейнера 1 і пляшечки для годування в цілому, під кутом до горизонтальної площини, дія ваги рідини завдяки виконанню заливного отвору 5 в еластичній гофрованій ємності 4, до його поздовжньої осі з ексцентриситетом, збільшує ймовірність розміщення пляшечки для годування в положенні, коли плоска площина на контейнері 1 знаходиться над контейнером, що в свою чергу зменшує ймовірність повороту пляшечки для годування навколо своєї поздовжньої осі в момент годування і, відповідно, випадання соски 6 з рота дитини та попадання повітря в еластичну гофровану ємність 4 через отвір в сосці 6. Крім того, виконання в еластичній гофрованій ємності 4 гофрів по спіралі забезпечує, при положенні пляшечки для годування під кутом до горизонтальної площини, першочергове витікання харчової рідини з верхньої частини еластичної гофрованої ємності 4, що знову ж забезпечує більш стійке положення пляшечки в момент годування. По мірі витікання харчової рідини з пляшечки заміщення використаної рідини повітрям відбувається не в еластичній гофрованій ємності 4, а в контейнері 1, що виключає взаємодію харчової рідини з повітрям, а це в свою чергу виключає насичення харчової рідини бульбашками повітря і, як наслідок, запобігає попадання повітряних бульбашок в шлунок малюка та окислення вітамінів А, С і Е в харчовій рідині. Після годування дитини, і відповідно, повного випорожнення еластичної гофрованої ємності 4 від харчової рідини, вона виймається із контейнера 1 і піддається стерилізації разом з соскою 6. Завдяки великому отвору для заливання харчової рідини в еластичну гофровану ємність 4 і миття її внутрішньої поверхні виконується без додаткового спеціального обладнання, збільшується вірогідність стерильності. Після певного терміну використання еластична гофрована ємність 4 замінюється на нову. Запропонована пляшечка для годування, при всій своїй простоті конструкції, здатна звести до мінімуму значну кількість небажаних ефектів, які виникають при штучному вигодовуванні, особливо дітей, які мають порушення в діяльності травної системи. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Пляшечка для годування, що містить вертикальний контейнер з центральним отвором у верхній частині і вентиляційним отвором у дні, соску, тримач соски та кришку, яка відрізняється тим, що у вертикальному контейнері з вентиляційним отвором у дні зі сторони центрального отвору встановлена гофрована циліндрична ємність змінного об'єму з еластичного матеріалу, гофри якої виконані по спіральній лінії від її дна до верхньої частини, в якій заливний отвір для заповнення гофрованої циліндричної ємності харчовою рідиною виконаний з ексцентриситетом до її поздовжньої осі симетрії, причому ексцентриситет виконаний в сторону підйому спіралі від її поздовжньої осі симетрії, а сила пружності еластичної ємності, заповненої харчовою рідиною, не більша сили тиску рідини в ємності. 2. Пляшечка за п. 1, яка відрізняється тим, що гофрована циліндрична ємність змінного об'єму з еластичного матеріалу до заповнення її харчовою рідиною знаходиться в контейнері в стиснутому стані за рахунок сил пружності. 3. Пляшечка за п. 1, яка відрізняється тим, що вертикальний контейнер не повністю циліндричний, а перпендикулярно осі ексцентриситету і дну, від дна до центрального отвору виконаний з поверхнею у вигляді плоскої площини. 2 UA 98003 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
