Стоматологічний шприц

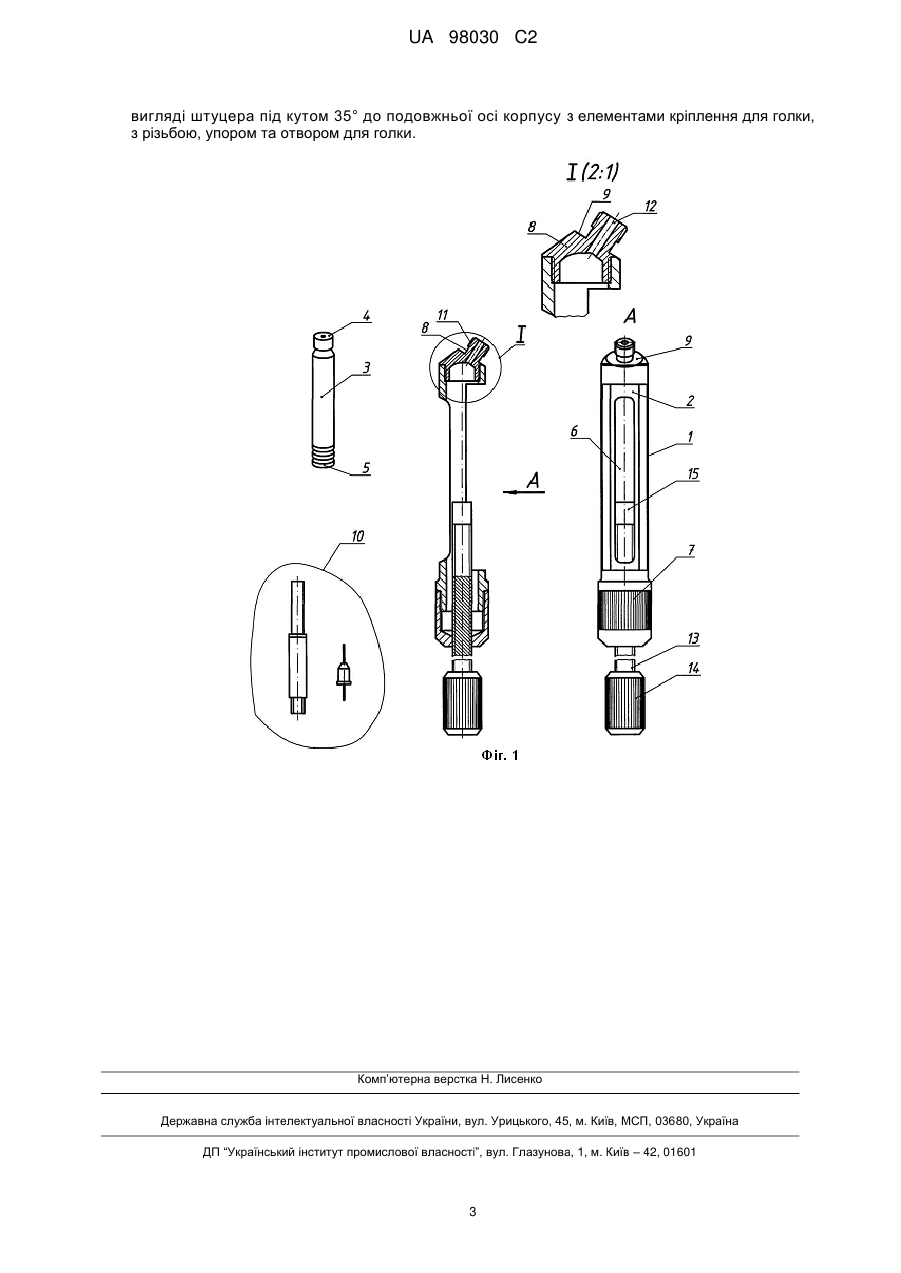

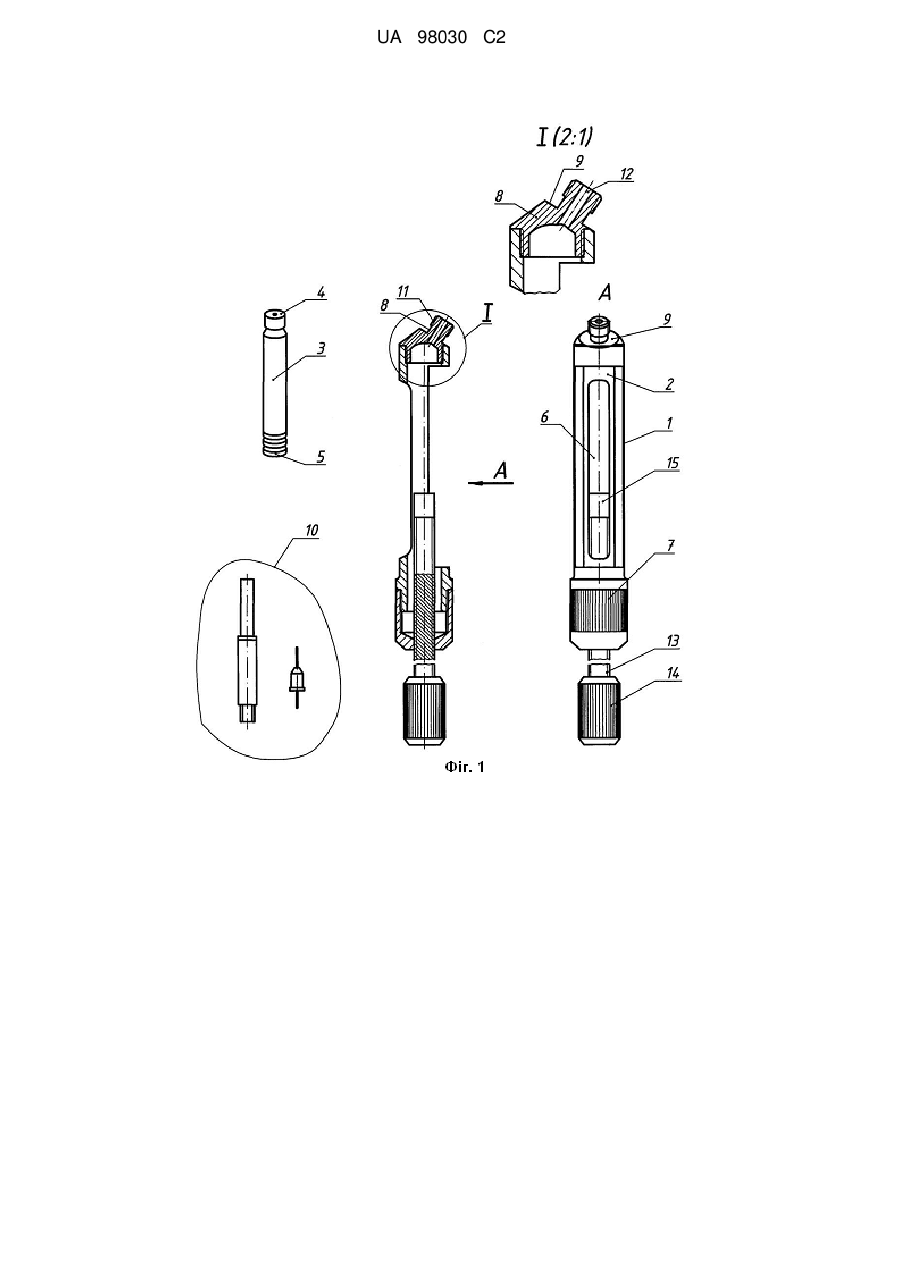

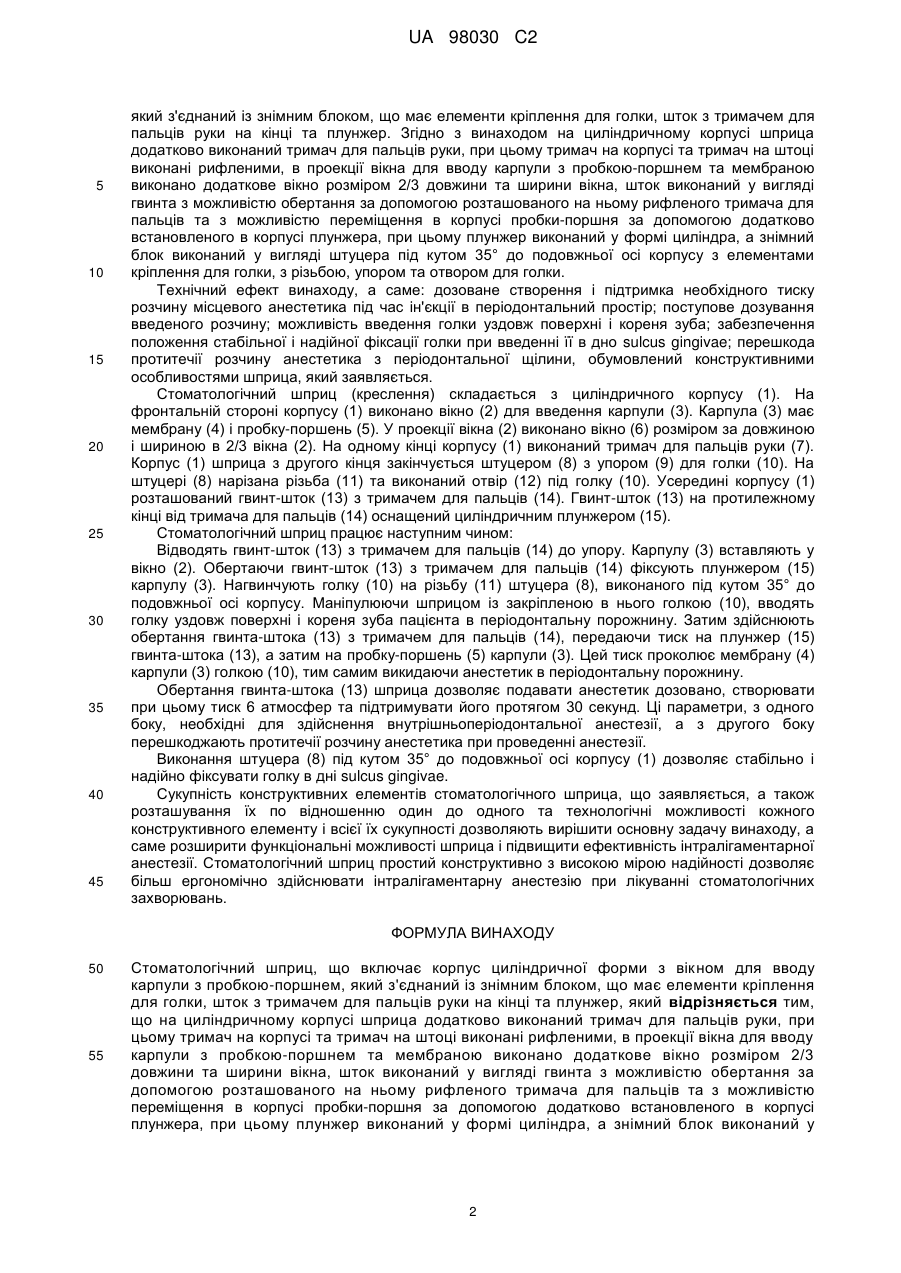

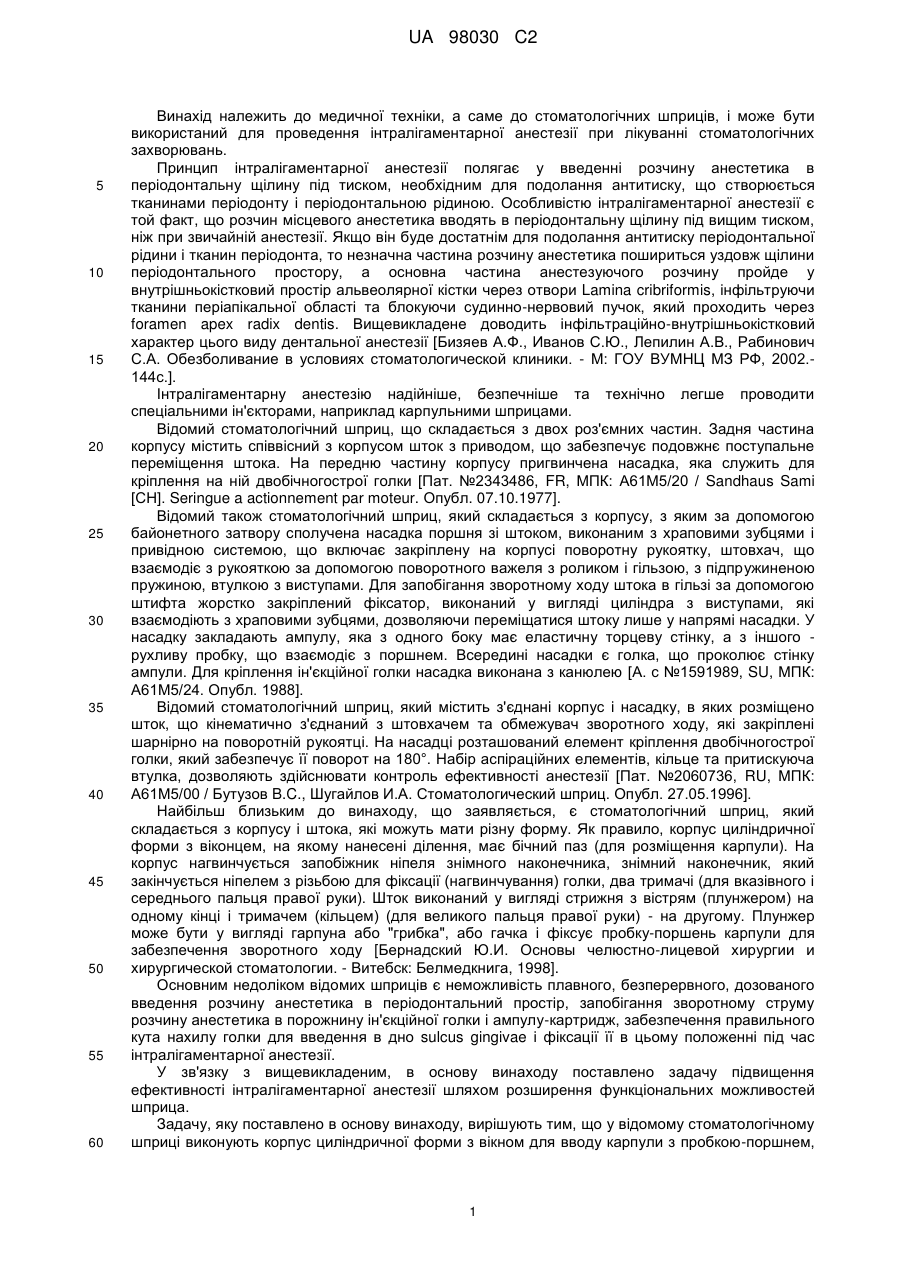

Реферат: Стоматологічний шприц включає корпус циліндричної форми з вікном для вводу карпули з пробкою-поршнем, який з'єднаний із знімним блоком, що має елементи кріплення для голки, шток з тримачем для пальців руки на кінці та плунжер. На циліндричному корп усі шприца додатково виконаний тримач для пальців руки. При цьому тримач на корпусі та тримач на штоці виконані рифленими, в проекції вікна для вводу карпули з пробкоюпоршнем та мембраною виконано додаткове вікно розміром 2/3 довжини та ширини вікна, шток виконаний у вигляді гвинта з можливістю обертання за допомогою розташованого на ньому рифленого тримача для пальців та з можливістю переміщення в корпусі пробкипоршня за допомогою додатково встановленого в корпусі плунжера. При цьому плунжер виконаний у формі циліндра, а знімний блок виконаний у вигляді штуцера під кутом 35° до подовжньої осі корпусу з елементами кріплення для голки, з різьбою, упором та отвором для голки. UA 98030 C2 (12) UA 98030 C2 UA 98030 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до медичної техніки, а саме до стоматологічних шприців, і може бути використаний для проведення інтралігаментарної анестезії при лікуванні стоматологічних захворювань. Принцип інтралігаментарної анестезії полягає у введенні розчину анестетика в періодонтальну щілину під тиском, необхідним для подолання антитиску, що створюється тканинами періодонту і періодонтальною рідиною. Особливістю інтралігаментарної анестезії є той факт, що розчин місцевого анестетика вводять в періодонтальну щілину під вищим тиском, ніж при звичайній анестезії. Якщо він буде достатнім для подолання антитиску періодонтальної рідини і тканин періодонта, то незначна частина розчину анестетика пошириться уздовж щілини періодонтального простору, а основна частина анестезуючого розчину пройде у внутрішньокістковий простір альвеолярної кістки через отвори Lamina cribriformis, інфільтруючи тканини періапікальної області та блокуючи судинно-нервовий пучок, який проходить через foramen apex radix dentis. Вищевикладене доводить інфільтраційно-внутрішньокістковий характер цього виду дентальної анестезії [Бизяев А.Ф., Иванов С.Ю., Лепилин А.В., Рабинович С.А. Обезболивание в условиях стоматологической клиники. - М: ГОУ ВУМНЦ МЗ РФ, 2002.144с.]. Інтралігаментарну анестезію надійніше, безпечніше та технічно легше проводити спеціальними ін'єкторами, наприклад карпульними шприцами. Відомий стоматологічний шприц, що складається з двох роз'ємних частин. Задня частина корпусу містить співвісний з корпусом шток з приводом, що забезпечує подовжнє поступальне переміщення штока. На передню частину корпусу пригвинчена насадка, яка служить для кріплення на ній двобічногострої голки [Пат. №2343486, FR, МПК: А61М5/20 / Sandhaus Sami [СН]. Seringue a actionnement par moteur. Опубл. 07.10.1977]. Відомий також стоматологічний шприц, який складається з корпусу, з яким за допомогою байонетного затвору сполучена насадка поршня зі штоком, виконаним з храповими зубцями і привідною системою, що включає закріплену на корпусі поворотну рукоятку, штовхач, що взаємодіє з рукояткою за допомогою поворотного важеля з роликом і гільзою, з підпружиненою пружиною, втулкою з виступами. Для запобігання зворотному ходу штока в гільзі за допомогою штифта жорстко закріплений фіксатор, виконаний у вигляді циліндра з виступами, які взаємодіють з храповими зубцями, дозволяючи переміщатися штоку лише у напрямі насадки. У насадку закладають ампулу, яка з одного боку має еластичну торцеву стінку, а з іншого рухливу пробку, що взаємодіє з поршнем. Всередині насадки є голка, що проколює стінку ампули. Для кріплення ін'єкційної голки насадка виконана з канюлею [А. с №1591989, SU, МПК: А61М5/24. Опубл. 1988]. Відомий стоматологічний шприц, який містить з'єднані корпус і насадку, в яких розміщено шток, що кінематично з'єднаний з штовхачем та обмежувач зворотного ходу, які закріплені шарнірно на поворотній рукоятці. На насадці розташований елемент кріплення двобічногострої голки, який забезпечує її поворот на 180°. Набір аспіраційних елементів, кільце та притискуюча втулка, дозволяють здійснювати контроль ефективності анестезії [Пат. №2060736, RU, МПК: А61М5/00 / Бутузов B.C., Шугайлов И.А. Стоматологический шприц. Опубл. 27.05.1996]. Найбільш близьким до винаходу, що заявляється, є стоматологічний шприц, який складається з корпусу і штока, які можуть мати різну форму. Як правило, корпус циліндричної форми з віконцем, на якому нанесені ділення, має бічний паз (для розміщення карпули). На корпус нагвинчується запобіжник ніпеля знімного наконечника, знімний наконечник, який закінчується ніпелем з різьбою для фіксації (нагвинчування) голки, два тримачі (для вказівного і середнього пальця правої руки). Шток виконаний у вигляді стрижня з вістрям (плунжером) на одному кінці і тримачем (кільцем) (для великого пальця правої руки) - на другому. Плунжер може бути у вигляді гарпуна або "грибка", або гачка і фіксує пробку-поршень карпули для забезпечення зворотного ходу [Бернадский Ю.И. Основы челюстно-лицевой хирургии и хирургической стоматологии. - Витебск: Белмедкнига, 1998]. Основним недоліком відомих шприців є неможливість плавного, безперервного, дозованого введення розчину анестетика в періодонтальний простір, запобігання зворотному струму розчину анестетика в порожнину ін'єкційної голки і ампулу-картридж, забезпечення правильного кута нахилу голки для введення в дно sulcus gingivae і фіксації її в цьому положенні під час інтралігаментарної анестезії. У зв'язку з вищевикладеним, в основу винаходу поставлено задачу підвищення ефективності інтралігаментарної анестезії шляхом розширення функціональних можливостей шприца. Задачу, яку поставлено в основу винаходу, вирішують тим, що у відомому стоматологічному шприці виконують корпус циліндричної форми з вікном для вводу карпули з пробкою-поршнем, 1 UA 98030 C2 5 10 15 20 25 30 35 40 45 який з'єднаний із знімним блоком, що має елементи кріплення для голки, шток з тримачем для пальців руки на кінці та плунжер. Згідно з винаходом на циліндричному корпусі шприца додатково виконаний тримач для пальців руки, при цьому тримач на корпусі та тримач на штоці виконані рифленими, в проекції вікна для вводу карпули з пробкою-поршнем та мембраною виконано додаткове вікно розміром 2/3 довжини та ширини вікна, шток виконаний у вигляді гвинта з можливістю обертання за допомогою розташованого на ньому рифленого тримача для пальців та з можливістю переміщення в корпусі пробки-поршня за допомогою додатково встановленого в корпусі плунжера, при цьому плунжер виконаний у формі циліндра, а знімний блок виконаний у вигляді штуцера під кутом 35° до подовжньої осі корпусу з елементами кріплення для голки, з різьбою, упором та отвором для голки. Технічний ефект винаходу, а саме: дозоване створення і підтримка необхідного тиску розчину місцевого анестетика під час ін'єкції в періодонтальний простір; поступове дозування введеного розчину; можливість введення голки уздовж поверхні і кореня зуба; забезпечення положення стабільної і надійної фіксації голки при введенні її в дно sulcus gingivae; перешкода протитечії розчину анестетика з періодонтальної щілини, обумовлений конструктивними особливостями шприца, який заявляється. Стоматологічний шприц (креслення) складається з циліндричного корпусу (1). На фронтальній стороні корпусу (1) виконано вікно (2) для введення карпули (3). Карпула (3) має мембрану (4) і пробку-поршень (5). У проекції вікна (2) виконано вікно (6) розміром за довжиною і шириною в 2/3 вікна (2). На одному кінці корпусу (1) виконаний тримач для пальців руки (7). Корпус (1) шприца з другого кінця закінчується штуцером (8) з упором (9) для голки (10). На штуцері (8) нарізана різьба (11) та виконаний отвір (12) під голку (10). Усередині корпусу (1) розташований гвинт-шток (13) з тримачем для пальців (14). Гвинт-шток (13) на протилежному кінці від тримача для пальців (14) оснащений циліндричним плунжером (15). Стоматологічний шприц працює наступним чином: Відводять гвинт-шток (13) з тримачем для пальців (14) до упору. Карпулу (3) вставляють у вікно (2). Обертаючи гвинт-шток (13) з тримачем для пальців (14) фіксують плунжером (15) карпулу (3). Нагвинчують голку (10) на різьбу (11) штуцера (8), виконаного під кутом 35° до подовжньої осі корпусу. Маніпулюючи шприцом із закріпленою в нього голкою (10), вводять голку уздовж поверхні і кореня зуба пацієнта в періодонтальну порожнину. Затим здійснюють обертання гвинта-штока (13) з тримачем для пальців (14), передаючи тиск на плунжер (15) гвинта-штока (13), а затим на пробку-поршень (5) карпули (3). Цей тиск проколює мембрану (4) карпули (3) голкою (10), тим самим викидаючи анестетик в періодонтальну порожнину. Обертання гвинта-штока (13) шприца дозволяє подавати анестетик дозовано, створювати при цьому тиск 6 атмосфер та підтримувати його протягом 30 секунд. Ці параметри, з одного боку, необхідні для здійснення внутрішньоперіодонтальної анестезії, а з другого боку перешкоджають протитечії розчину анестетика при проведенні анестезії. Виконання штуцера (8) під кутом 35° до подовжньої осі корпусу (1) дозволяє стабільно і надійно фіксувати голку в дні sulcus gingivae. Сукупність конструктивних елементів стоматологічного шприца, що заявляється, а також розташування їх по відношенню один до одного та технологічні можливості кожного конструктивного елементу і всієї їх сукупності дозволяють вирішити основну задачу винаходу, а саме розширити функціональні можливості шприца і підвищити ефективність інтралігаментарної анестезії. Стоматологічний шприц простий конструктивно з високою мірою надійності дозволяє більш ергономічно здійснювати інтралігаментарну анестезію при лікуванні стоматологічних захворювань. ФОРМУЛА ВИНАХОДУ 50 55 Стоматологічний шприц, що включає корпус циліндричної форми з вік ном для вводу карпули з пробкою-поршнем, який з'єднаний із знімним блоком, що має елементи кріплення для голки, шток з тримачем для пальців руки на кінці та плунжер, який відрізняється тим, що на циліндричному корпусі шприца додатково виконаний тримач для пальців руки, при цьому тримач на корпусі та тримач на штоці виконані рифленими, в проекції вікна для вводу карпули з пробкою-поршнем та мембраною виконано додаткове вікно розміром 2/3 довжини та ширини вікна, шток виконаний у вигляді гвинта з можливістю обертання за допомогою розташованого на ньому рифленого тримача для пальців та з можливістю переміщення в корпусі пробки-поршня за допомогою додатково встановленого в корпусі плунжера, при цьому плунжер виконаний у формі циліндра, а знімний блок виконаний у 2 UA 98030 C2 вигляді штуцера під кутом 35° до подовжньої осі корпусу з елементами кріплення для голки, з різьбою, упором та отвором для голки. Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
