Спосіб міжопераційної консервації сталевих деталей

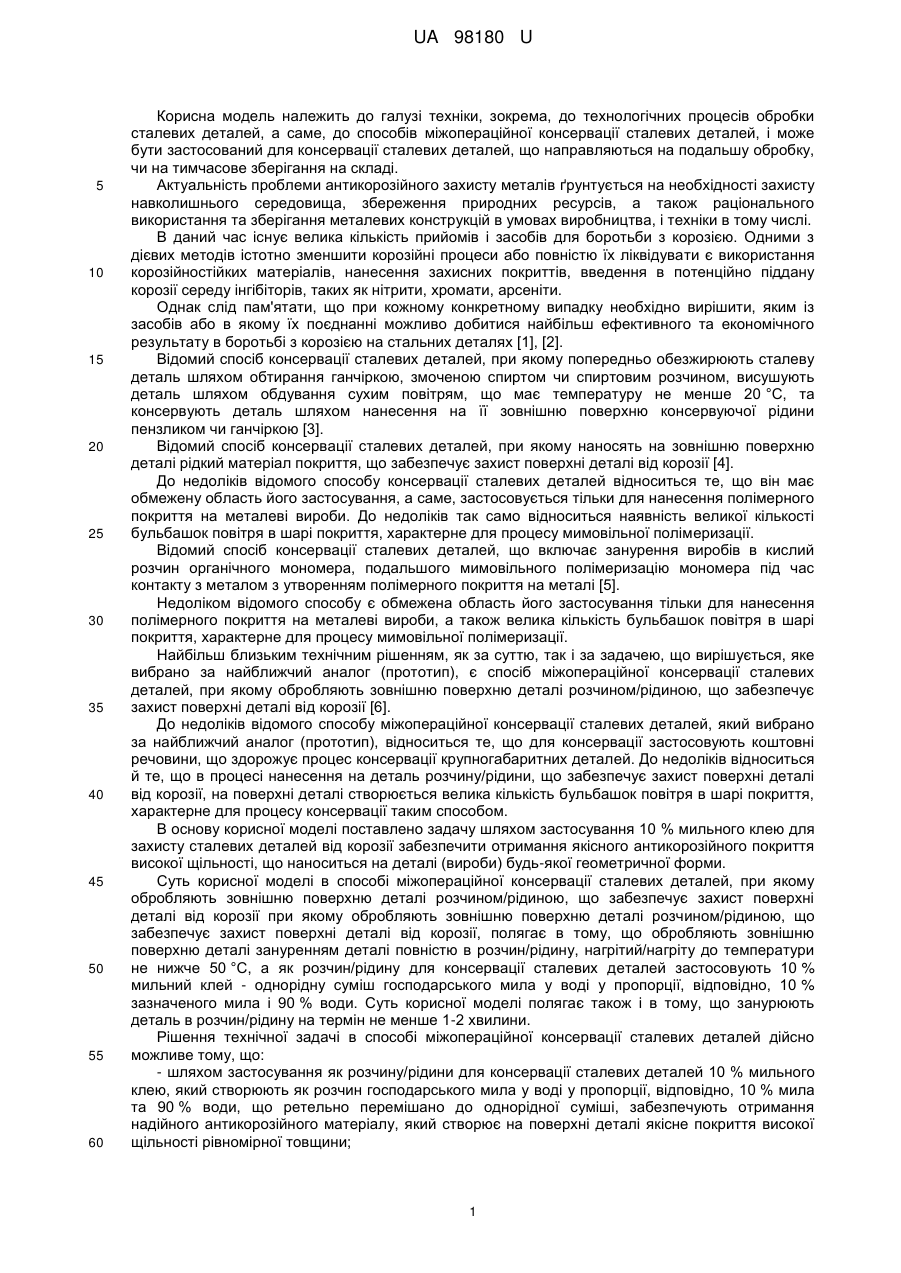

Реферат: Спосіб міжопераційної консервації сталевих деталей, при якому обробляють зовнішню поверхню деталі розчином/рідиною, що забезпечує захист поверхні деталі від корозії. Обробляють зовнішню поверхню деталі зануренням деталі повністю в розчин/рідину, нагрітий/нагріту до температури не нижче 50 °C, а як розчин/рідину для консервації сталевих деталей застосовують 10 % мильний клей - однорідну суміш господарського мила у воді у пропорції, відповідно, 10 % зазначеного мила і 90 % води. UA 98180 U (12) UA 98180 U UA 98180 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, зокрема, до технологічних процесів обробки сталевих деталей, а саме, до способів міжопераційної консервації сталевих деталей, і може бути застосований для консервації сталевих деталей, що направляються на подальшу обробку, чи на тимчасове зберігання на складі. Актуальність проблеми антикорозійного захисту металів ґрунтується на необхідності захисту навколишнього середовища, збереження природних ресурсів, а також раціонального використання та зберігання металевих конструкцій в умовах виробництва, і техніки в тому числі. В даний час існує велика кількість прийомів і засобів для боротьби з корозією. Одними з дієвих методів істотно зменшити корозійні процеси або повністю їх ліквідувати є використання корозійностійких матеріалів, нанесення захисних покриттів, введення в потенційно піддану корозії середу інгібіторів, таких як нітрити, хромати, арсеніти. Однак слід пам'ятати, що при кожному конкретному випадку необхідно вирішити, яким із засобів або в якому їх поєднанні можливо добитися найбільш ефективного та економічного результату в боротьбі з корозією на стальних деталях [1], [2]. Відомий спосіб консервації сталевих деталей, при якому попередньо обезжирюють сталеву деталь шляхом обтирання ганчіркою, змоченою спиртом чи спиртовим розчином, висушують деталь шляхом обдування сухим повітрям, що має температуру не менше 20 °C, та консервують деталь шляхом нанесення на її зовнішню поверхню консервуючої рідини пензликом чи ганчіркою [3]. Відомий спосіб консервації сталевих деталей, при якому наносять на зовнішню поверхню деталі рідкий матеріал покриття, що забезпечує захист поверхні деталі від корозії [4]. До недоліків відомого способу консервації сталевих деталей відноситься те, що він має обмежену область його застосування, а саме, застосовується тільки для нанесення полімерного покриття на металеві вироби. До недоліків так само відноситься наявність великої кількості бульбашок повітря в шарі покриття, характерне для процесу мимовільної полімеризації. Відомий спосіб консервації сталевих деталей, що включає занурення виробів в кислий розчин органічного мономера, подальшого мимовільного полімеризацію мономера під час контакту з металом з утворенням полімерного покриття на металі [5]. Недоліком відомого способу є обмежена область його застосування тільки для нанесення полімерного покриття на металеві вироби, а також велика кількість бульбашок повітря в шарі покриття, характерне для процесу мимовільної полімеризації. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є спосіб міжопераційної консервації сталевих деталей, при якому обробляють зовнішню поверхню деталі розчином/рідиною, що забезпечує захист поверхні деталі від корозії [6]. До недоліків відомого способу міжопераційної консервації сталевих деталей, який вибрано за найближчий аналог (прототип), відноситься те, що для консервації застосовують коштовні речовини, що здорожує процес консервації крупногабаритних деталей. До недоліків відноситься й те, що в процесі нанесення на деталь розчину/рідини, що забезпечує захист поверхні деталі від корозії, на поверхні деталі створюється велика кількість бульбашок повітря в шарі покриття, характерне для процесу консервації таким способом. В основу корисної моделі поставлено задачу шляхом застосування 10 % мильного клею для захисту сталевих деталей від корозії забезпечити отримання якісного антикорозійного покриття високої щільності, що наноситься на деталі (вироби) будь-якої геометричної форми. Суть корисної моделі в способі міжопераційної консервації сталевих деталей, при якому обробляють зовнішню поверхню деталі розчином/рідиною, що забезпечує захист поверхні деталі від корозії при якому обробляють зовнішню поверхню деталі розчином/рідиною, що забезпечує захист поверхні деталі від корозії, полягає в тому, що обробляють зовнішню поверхню деталі зануренням деталі повністю в розчин/рідину, нагрітий/нагріту до температури не нижче 50 °C, а як розчин/рідину для консервації сталевих деталей застосовують 10 % мильний клей - однорідну суміш господарського мила у воді у пропорції, відповідно, 10 % зазначеного мила і 90 % води. Суть корисної моделі полягає також і в тому, що занурюють деталь в розчин/рідину на термін не менше 1-2 хвилини. Рішення технічної задачі в способі міжопераційної консервації сталевих деталей дійсно можливе тому, що: - шляхом застосування як розчину/рідини для консервації сталевих деталей 10 % мильного клею, який створюють як розчин господарського мила у воді у пропорції, відповідно, 10 % мила та 90 % води, що ретельно перемішано до однорідної суміші, забезпечують отримання надійного антикорозійного матеріалу, який створює на поверхні деталі якісне покриття високої щільності рівномірної товщини; 1 UA 98180 U 5 10 15 20 25 30 35 40 45 50 55 - шляхом опускання деталі повністю у розчин/рідину та утримання її там терміном не менше 1-2 хвилин, забезпечують створення суцільного шару антикорозійного покриття без розривів та бульбашок повітря. - шляхом нагрівання 10 % мильного клею, як розчину/рідини для консервації стальних деталей, що забезпечує захист поверхні деталі від корозії, до температури не менше 50 °C, перед опусканням в нього деталі, забезпечують рішення задачі отримання якісного антикорозійного покриття високої щільності (розчин/рідина для консервації має зменшену величину в'язкості). Для гарантованого захисту від корозії слід використовувати матеріали з максимальними показниками гідрофобності, вод відштовхування, низьких газо- і паропроникності, що перешкоджають доступу води і кисню до поверхні металу. Такими матеріалами є органосилікатні покриття. Органосилікатні композиції мають високу хімічну стійкість, світлостійкість, мають гідрофобні властивості, мають низьке водопоглинання. Крім того, вони мають високі показники по адгезії (зусилля на відрив плівки перевищує 2,5 Мпа) до бетону, металу, кераміці, атмосферостійка, морозостійкості і термінами експлуатації (безремонтний термін експлуатації - 15 років). Тому ОСК незамінні в якості антикорозійного покриття для різних, насамперед металевих, поверхонь. Спосіб міжопераційної консервації сталевих деталей здійснюється таким чином. Попередньо підготовляють 10 % мильний клей, який створюють як розчин господарського мила з водою у пропорції, відповідно, 10 % мила та 90 % води. Зазначений розчин (рідину), а саме, 10 % мильний клей, нагрівають до температури не менше 50 °C. Підготовлену сталеву деталь занурюють у 10 % мильний клей (консерваційний розчин (рідину), що находиться у ємності), при цьому деталь занурюють до повного занурення у консерваційну рідину. Переміщують деталь у консерваційній рідині у різні боки для щільного покриття/змазування поверхні деталі, щоб не було ланок без нанесення захисного розчину (рідини). Витримують деталь у консерваційній рідині терміном не менше однієї-двох хвилин. Виймають деталь з консерваційній рідині - з 10 % мильного клею, та утримують над ємністю до повного стікання залишків 10 % мильного клею з поверхні деталі. Просушують деталь з нанесеним шаром зазначеного 10 % мильного клею терміном не менше десяти хвилин до повного висихання 10 % мильного клею. Підготовлену таким чином деталь (з нанесеним шаром зазначеного 10 % мильного клею) направляють для подальшої обробки на станках чи на зберігання для подальшого збирання у вузол (виріб). Технічний результат використання способу міжопераційної консервації сталевих деталей полягає в досягненні високої щільності захисних антикорозійного покриття за рахунок мінімізації кількості бульбашок повітря і зменшення їх розміру до розміру меншого, ніж розмір частинок наповнювача мила дрібної фракції, порівнянного з розміром надмолекулярної структури сполучного, що не приводить до фактичного утворення повітряної бульбашки у шарі нанесеного 10 % мильного клею - рідкого матеріалу покриття. Підвищення ефективності застосування способу міжопераційної консервації сталевих деталей, що заявляється, у порівнянні з прототипом, досягається шляхом застосування 10 % мильного клею для нанесення захисного шару на зовнішню поверхню деталі, що забезпечує надійний захист деталі від корозії при здійсненні заходів щодо подальшої обробки деталі на станках (через деякий час) чи передачі на зберігання у складі вузла (виробу). Джерела інформації: 1. Молявко М.А., Чалова О.Б. "Коррозия металлов", - Уфа: Изд-во УГНТУ, 2008, - 100 с. 2. Жук Н.П. "Курс коррозии и защиты металлов". - М: Металлургия. 1976, - 472 с. 3. Семенова И.В., Флорнакови Г.М., Хорошилов А.В. "Коррозия и защита от коррозии". - М: ФИЗМАТЛИТ, 2002, - 336 с. - аналог. 4. Патент Японії № 2916540 "Спосіб нанесення покрить" від 05.10.1989 року, МПК 6 В05D1/30 - аналог. 5. Патент WO РСТ № 09805436 від 12.02.98 р., МПК 7 В05D1/18 - аналог. 6. Кравцов В.В. "Коррозия и защита конструкционных материалов. Принципы защиты от коррозии". Учебное пособие. - Уфа: Изд-во УГНТУ, 1999, - 157 с - прототип. 2 UA 98180 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Спосіб міжопераційної консервації сталевих деталей, при якому обробляють зовнішню поверхню деталі розчином/рідиною, що забезпечує захист поверхні деталі від корозії, який відрізняється тим, що обробляють зовнішню поверхню деталі зануренням деталі повністю в розчин/рідину, нагрітий/нагріту до температури не нижче 50 °C, а як розчин/рідину для консервації сталевих деталей застосовують 10 % мильний клей - однорідну суміш господарського мила у воді у пропорції, відповідно, 10 % зазначеного мила і 90 % води. 2. Спосіб за п. 1, який відрізняється тим, що занурюють деталь в розчин/рідину на термін не менше 1-2 хвилини. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
