Роликовий конвеєр для крокового переміщення штучних вантажів

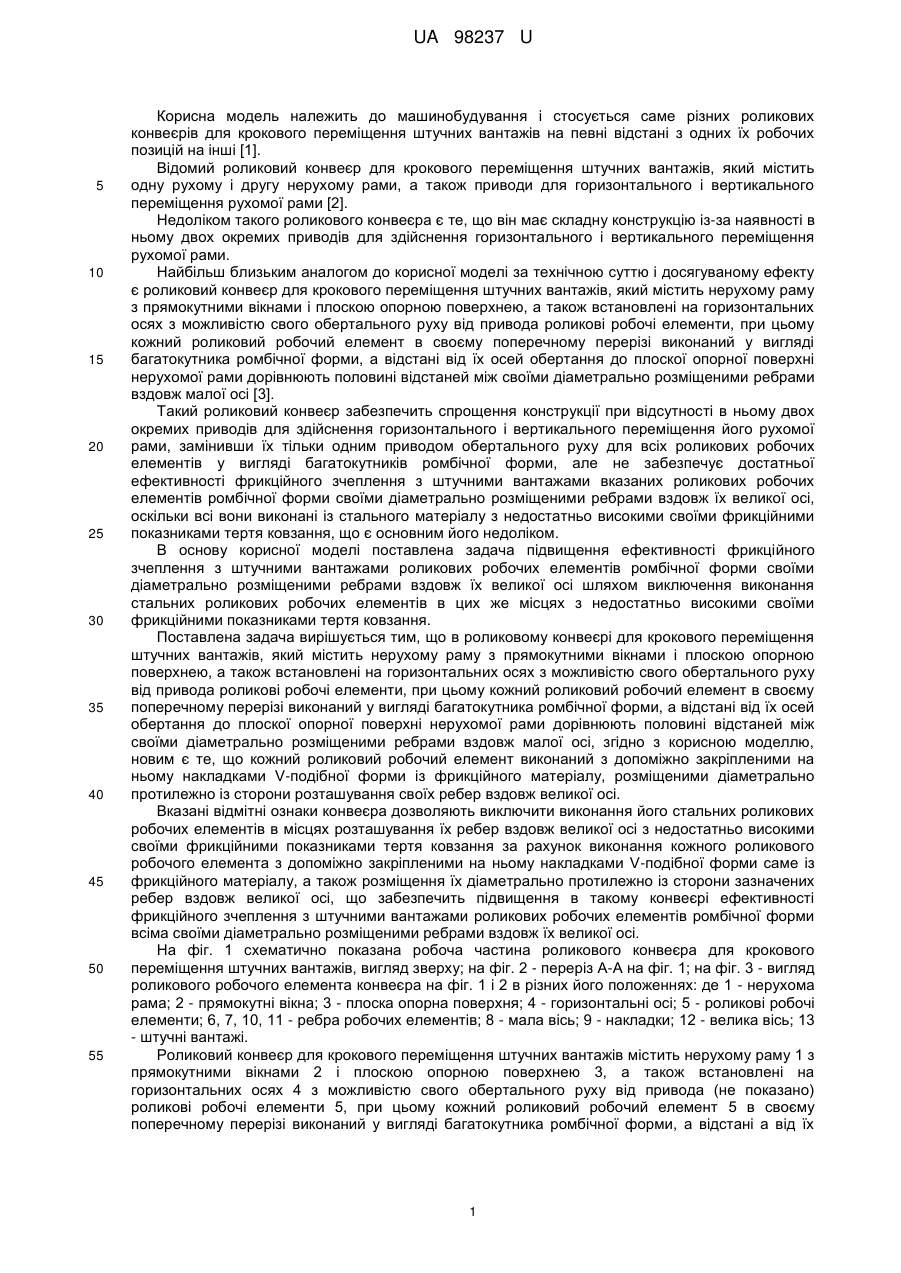

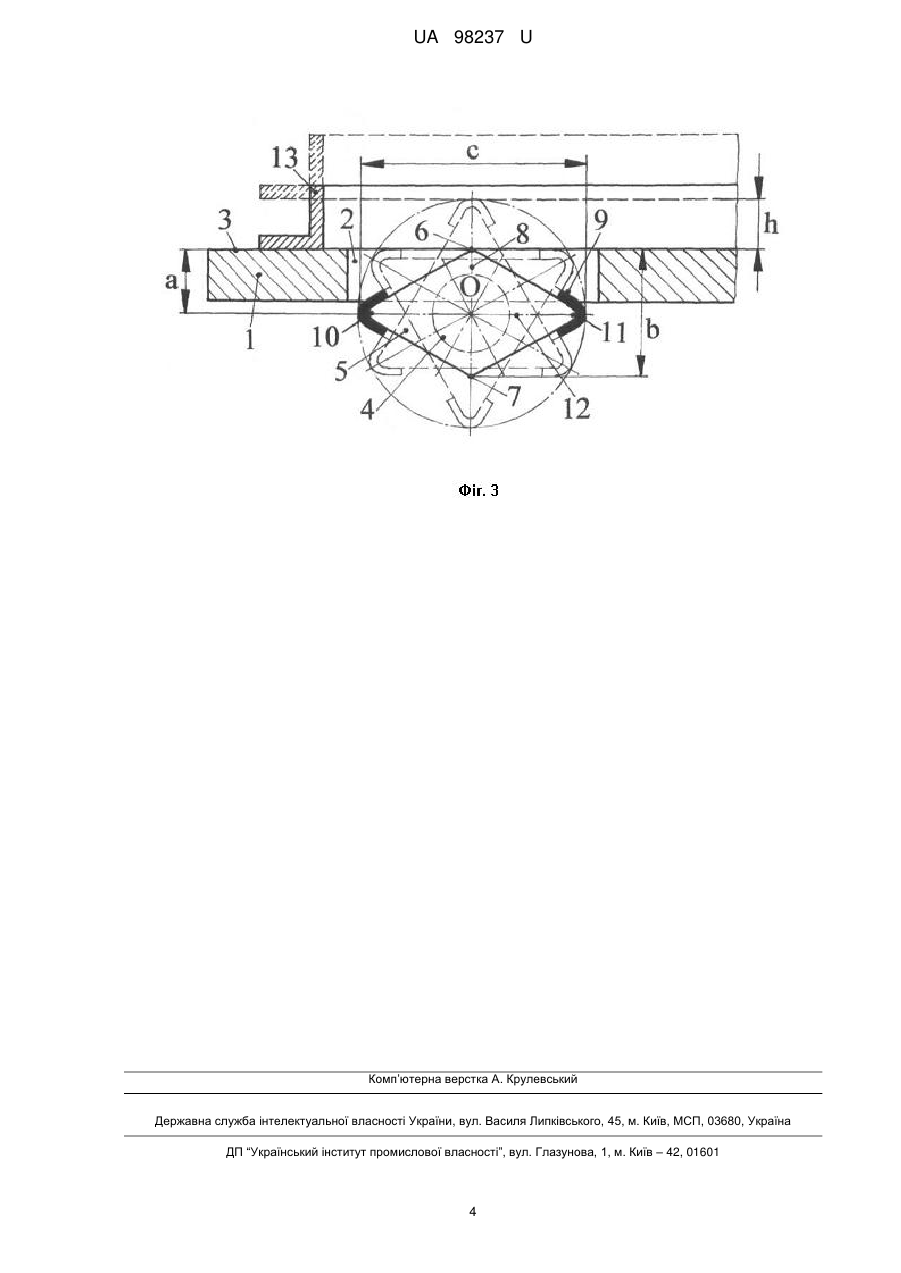

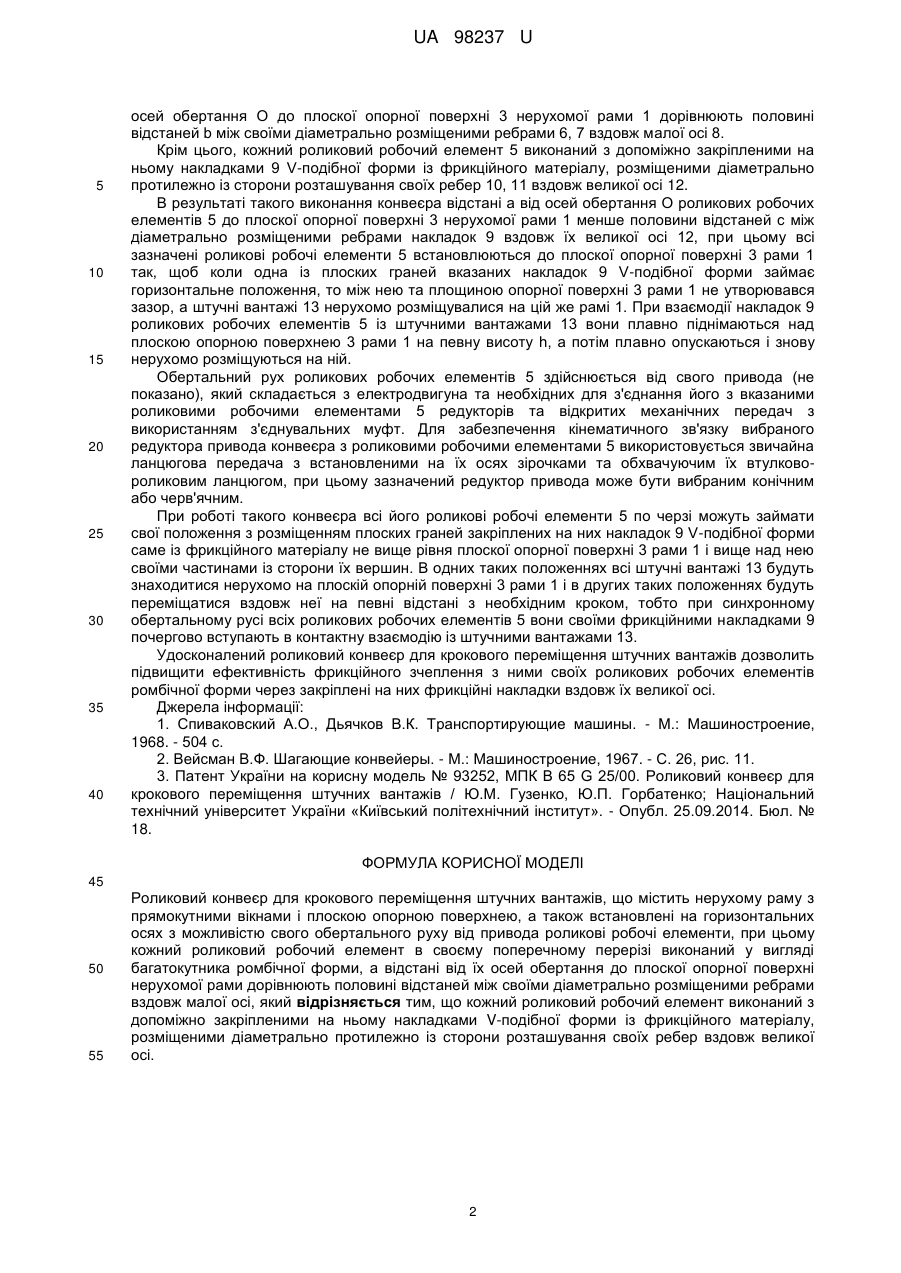

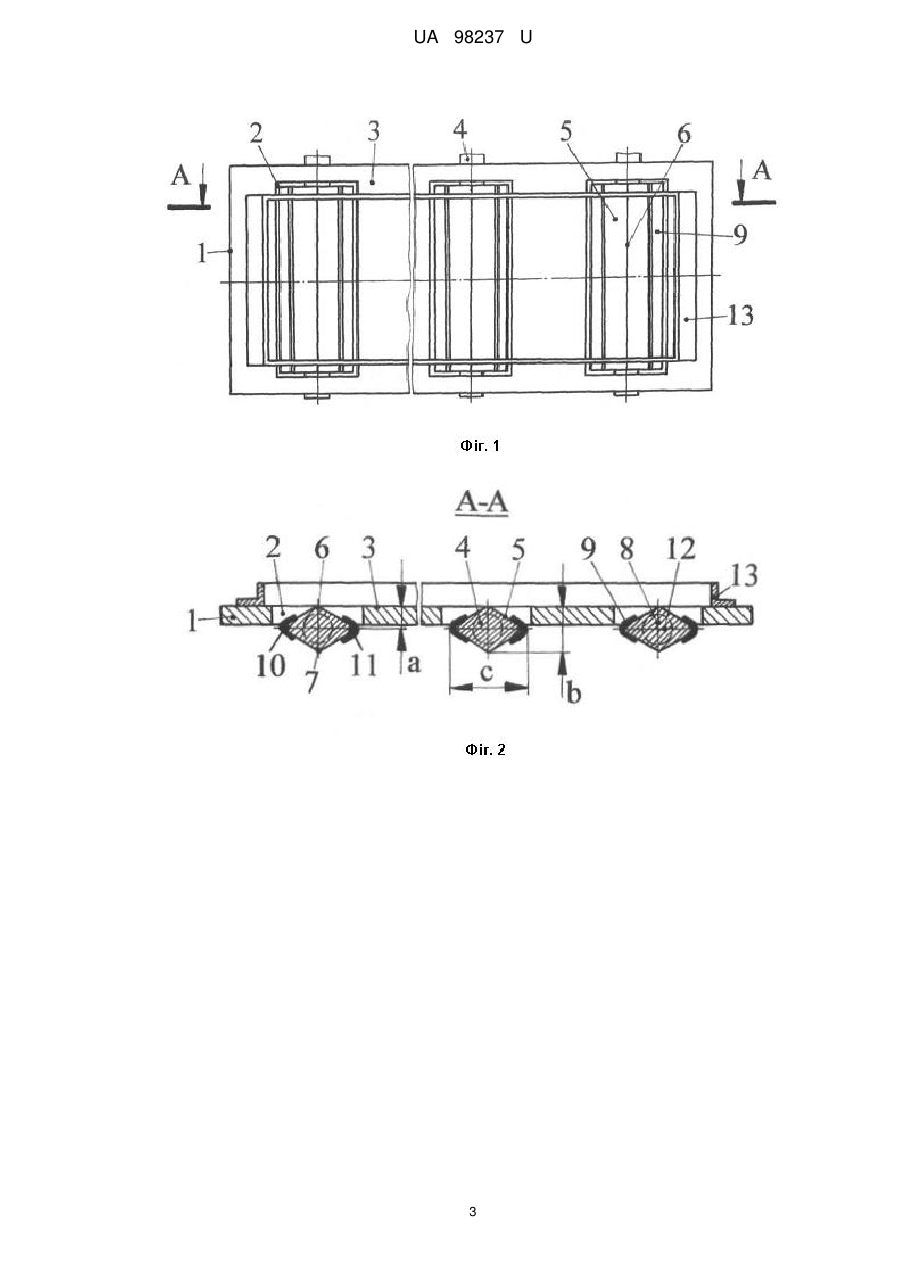

Реферат: UA 98237 U UA 98237 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і стосується саме різних роликових конвеєрів для крокового переміщення штучних вантажів на певні відстані з одних їх робочих позицій на інші [1]. Відомий роликовий конвеєр для крокового переміщення штучних вантажів, який містить одну рухому і другу нерухому рами, а також приводи для горизонтального і вертикального переміщення рухомої рами [2]. Недоліком такого роликового конвеєра є те, що він має складну конструкцію із-за наявності в ньому двох окремих приводів для здійснення горизонтального і вертикального переміщення рухомої рами. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягуваному ефекту є роликовий конвеєр для крокового переміщення штучних вантажів, який містить нерухому раму з прямокутними вікнами і плоскою опорною поверхнею, а також встановлені на горизонтальних осях з можливістю свого обертального руху від привода роликові робочі елементи, при цьому кожний роликовий робочий елемент в своєму поперечному перерізі виконаний у вигляді багатокутника ромбічної форми, а відстані від їх осей обертання до плоскої опорної поверхні нерухомої рами дорівнюють половині відстаней між своїми діаметрально розміщеними ребрами вздовж малої осі [3]. Такий роликовий конвеєр забезпечить спрощення конструкції при відсутності в ньому двох окремих приводів для здійснення горизонтального і вертикального переміщення його рухомої рами, замінивши їх тільки одним приводом обертального руху для всіх роликових робочих елементів у вигляді багатокутників ромбічної форми, але не забезпечує достатньої ефективності фрикційного зчеплення з штучними вантажами вказаних роликових робочих елементів ромбічної форми своїми діаметрально розміщеними ребрами вздовж їх великої осі, оскільки всі вони виконані із стального матеріалу з недостатньо високими своїми фрикційними показниками тертя ковзання, що є основним його недоліком. В основу корисної моделі поставлена задача підвищення ефективності фрикційного зчеплення з штучними вантажами роликових робочих елементів ромбічної форми своїми діаметрально розміщеними ребрами вздовж їх великої осі шляхом виключення виконання стальних роликових робочих елементів в цих же місцях з недостатньо високими своїми фрикційними показниками тертя ковзання. Поставлена задача вирішується тим, що в роликовому конвеєрі для крокового переміщення штучних вантажів, який містить нерухому раму з прямокутними вікнами і плоскою опорною поверхнею, а також встановлені на горизонтальних осях з можливістю свого обертального руху від привода роликові робочі елементи, при цьому кожний роликовий робочий елемент в своєму поперечному перерізі виконаний у вигляді багатокутника ромбічної форми, а відстані від їх осей обертання до плоскої опорної поверхні нерухомої рами дорівнюють половині відстаней між своїми діаметрально розміщеними ребрами вздовж малої осі, згідно з корисною моделлю, новим є те, що кожний роликовий робочий елемент виконаний з допоміжно закріпленими на ньому накладками V-подібної форми із фрикційного матеріалу, розміщеними діаметрально протилежно із сторони розташування своїх ребер вздовж великої осі. Вказані відмітні ознаки конвеєра дозволяють виключити виконання його стальних роликових робочих елементів в місцях розташування їх ребер вздовж великої осі з недостатньо високими своїми фрикційними показниками тертя ковзання за рахунок виконання кожного роликового робочого елемента з допоміжно закріпленими на ньому накладками V-подібної форми саме із фрикційного матеріалу, а також розміщення їх діаметрально протилежно із сторони зазначених ребер вздовж великої осі, що забезпечить підвищення в такому конвеєрі ефективності фрикційного зчеплення з штучними вантажами роликових робочих елементів ромбічної форми всіма своїми діаметрально розміщеними ребрами вздовж їх великої осі. На фіг. 1 схематично показана робоча частина роликового конвеєра для крокового переміщення штучних вантажів, вигляд зверху; на фіг. 2 - переріз А-А на фіг. 1; на фіг. 3 - вигляд роликового робочого елемента конвеєра на фіг. 1 і 2 в різних його положеннях: де 1 - нерухома рама; 2 - прямокутні вікна; 3 - плоска опорна поверхня; 4 - горизонтальні осі; 5 - роликові робочі елементи; 6, 7, 10, 11 - ребра робочих елементів; 8 - мала вісь; 9 - накладки; 12 - велика вісь; 13 - штучні вантажі. Роликовий конвеєр для крокового переміщення штучних вантажів містить нерухому раму 1 з прямокутнимивікнами 2 і плоскою опорною поверхнею 3, а також встановлені на горизонтальних осях 4 з можливістю свого обертального руху від привода (не показано) роликові робочі елементи 5, при цьому кожний роликовий робочий елемент 5 в своєму поперечному перерізі виконаний у вигляді багатокутника ромбічної форми, а відстані а від їх 1 UA 98237 U 5 10 15 20 25 30 35 40 осей обертання О до плоскої опорної поверхні 3 нерухомої рами 1 дорівнюють половині відстаней b між своїми діаметрально розміщеними ребрами 6, 7 вздовж малої осі 8. Крім цього, кожний роликовий робочий елемент 5 виконаний з допоміжно закріпленими на ньому накладками 9 V-подібної форми із фрикційного матеріалу, розміщеними діаметрально протилежно із сторони розташування своїх ребер 10, 11 вздовж великої осі 12. В результаті такого виконання конвеєра відстані а від осей обертання О роликових робочих елементів 5 до плоскої опорної поверхні 3 нерухомої рами 1 менше половини відстаней с між діаметрально розміщеними ребрами накладок 9 вздовж їх великої осі 12, при цьому всі зазначені роликові робочі елементи 5 встановлюються до плоскої опорної поверхні 3 рами 1 так, щоб коли одна із плоских граней вказаних накладок 9 V-подібної форми займає горизонтальне положення, то між нею та площиною опорної поверхні 3 рами 1 не утворювався зазор, а штучні вантажі 13 нерухомо розміщувалися на цій же рамі 1. При взаємодії накладок 9 роликових робочих елементів 5 із штучними вантажами 13 вони плавно піднімаються над плоскою опорною поверхнею 3 рами 1 на певну висоту h, а потім плавно опускаються і знову нерухомо розміщуються на ній. Обертальний рух роликових робочих елементів 5 здійснюється від свого привода (не показано), який складається з електродвигуна та необхідних для з'єднання його з вказаними роликовими робочими елементами 5 редукторів та відкритих механічних передач з використанням з'єднувальних муфт. Для забезпечення кінематичного зв'язку вибраного редуктора привода конвеєра з роликовими робочими елементами 5 використовується звичайна ланцюгова передача з встановленими на їх осях зірочками та обхвачуючим їх втулковороликовим ланцюгом, при цьому зазначений редуктор привода може бути вибраним конічним або черв'ячним. При роботі такого конвеєра всі його роликові робочі елементи 5 по черзі можуть займати свої положення з розміщенням плоских граней закріплених на них накладок 9 V-подібної форми саме із фрикційного матеріалу не вище рівня плоскої опорної поверхні 3 рами 1 і вище над нею своїми частинами із сторони їх вершин. В одних таких положеннях всі штучні вантажі 13 будуть знаходитися нерухомо на плоскій опорній поверхні 3 рами 1 і в других таких положеннях будуть переміщатися вздовж неї на певні відстані з необхідним кроком, тобто при синхронному обертальному русі всіх роликових робочих елементів 5 вони своїми фрикційними накладками 9 почергово вступають в контактну взаємодію із штучними вантажами 13. Удосконалений роликовий конвеєр для крокового переміщення штучних вантажів дозволить підвищити ефективність фрикційного зчеплення з ними своїх роликових робочих елементів ромбічної форми через закріплені на них фрикційні накладки вздовж їх великої осі. Джерела інформації: 1. Спиваковский А.О., Дьячков В.К. Транспортирующие машины. - М.: Машиностроение, 1968. - 504 с. 2. Вейсман В.Ф. Шагающие конвейеры. - М.: Машиностроение, 1967. - С. 26, рис. 11. 3. Патент України на корисну модель № 93252, МПК В 65 G 25/00. Роликовий конвеєр для крокового переміщення штучних вантажів / Ю.М. Гузенко, Ю.П. Горбатенко; Національний технічний університет України «Київський політехнічний інститут». - Опубл. 25.09.2014. Бюл. № 18. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Роликовий конвеєр для крокового переміщення штучних вантажів, що містить нерухому раму з прямокутними вікнами і плоскою опорною поверхнею, а також встановлені на горизонтальних осях з можливістю свого обертального руху від привода роликові робочі елементи, при цьому кожний роликовий робочий елемент в своєму поперечному перерізі виконаний у вигляді багатокутника ромбічної форми, а відстані від їх осей обертання до плоскої опорної поверхні нерухомої рами дорівнюють половині відстаней між своїми діаметрально розміщеними ребрами вздовж малої осі, який відрізняється тим, що кожний роликовий робочий елемент виконаний з допоміжно закріпленими на ньому накладками V-подібної форми із фрикційного матеріалу, розміщеними діаметрально протилежно із сторони розташування своїх ребер вздовж великої осі. 2 UA 98237 U 3 UA 98237 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
