Пневморешітний сепаратор
Номер патенту: 98383
Опубліковано: 27.04.2015
Автори: Задосна Наталья Олександрівна, Михайлов Євген Володимирович
Формула / Реферат

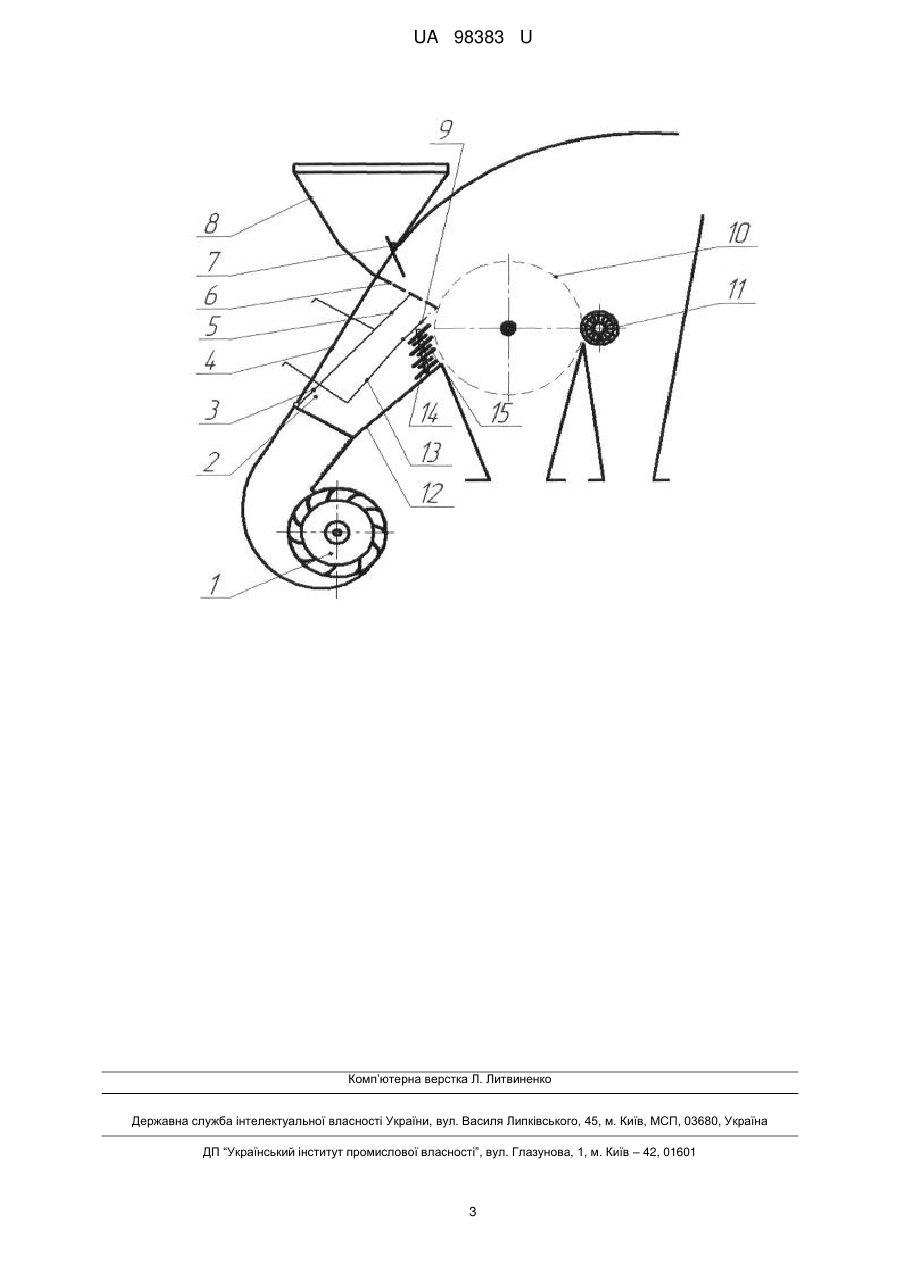

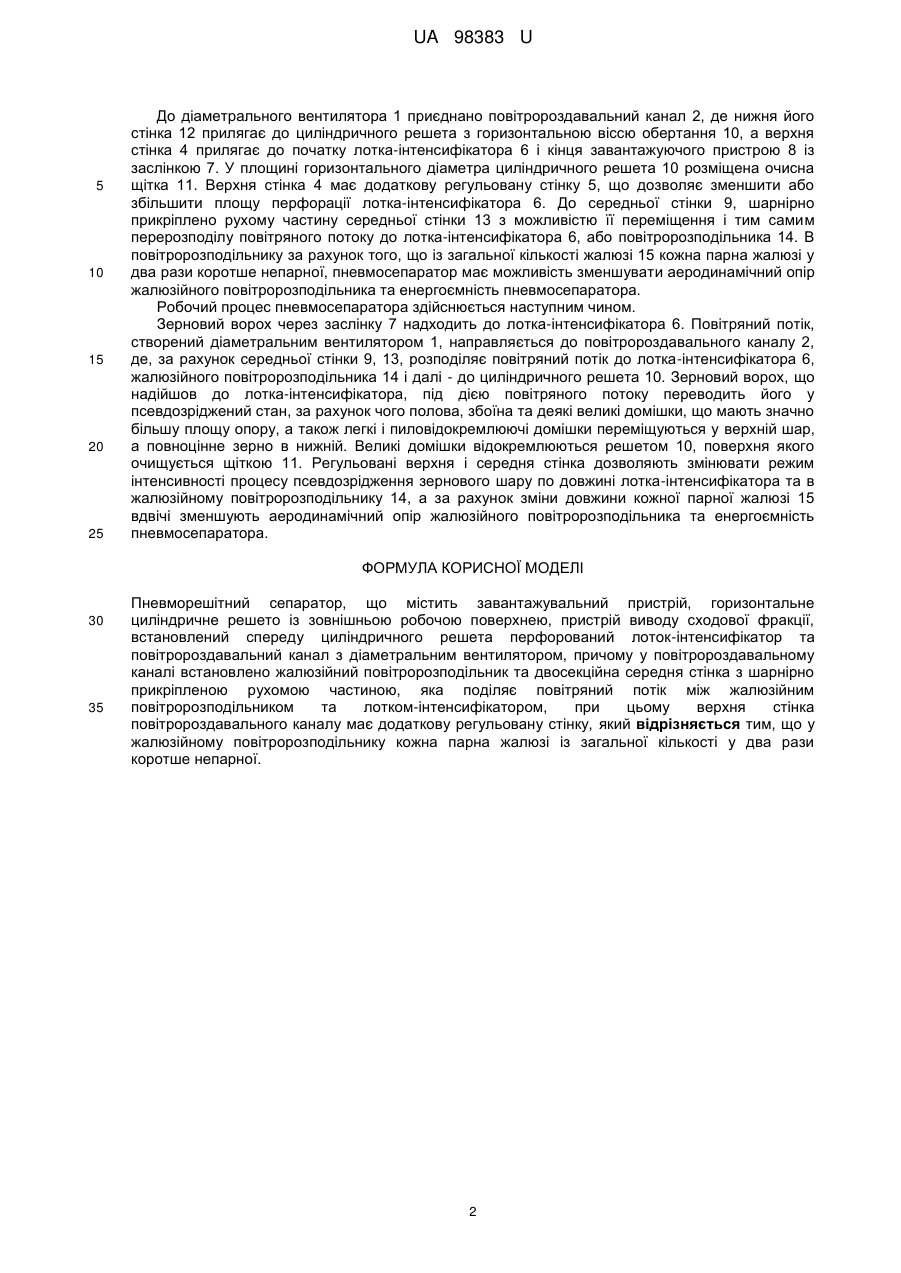

Пневморешітний сепаратор, що містить завантажувальний пристрій, горизонтальне циліндричне решето із зовнішньою робочою поверхнею, пристрій виводу сходової фракції, встановлений спереду циліндричного решета перфорований лоток-інтенсифікатор та повітророздавальний канал з діаметральним вентилятором, причому у повітророздавальному каналі встановлено жалюзійний повітророзподільник та двосекційна середня стінка з шарнірно прикріпленою рухомою частиною, яка поділяє повітряний потік між жалюзійним повітророзподільником та лотком-інтенсифікатором, при цьому верхня стінка повітророздавального каналу має додаткову регульовану стінку, який відрізняється тим, що у жалюзійному повітророзподільнику кожна парна жалюзі із загальної кількості у два рази коротше непарної.
Текст

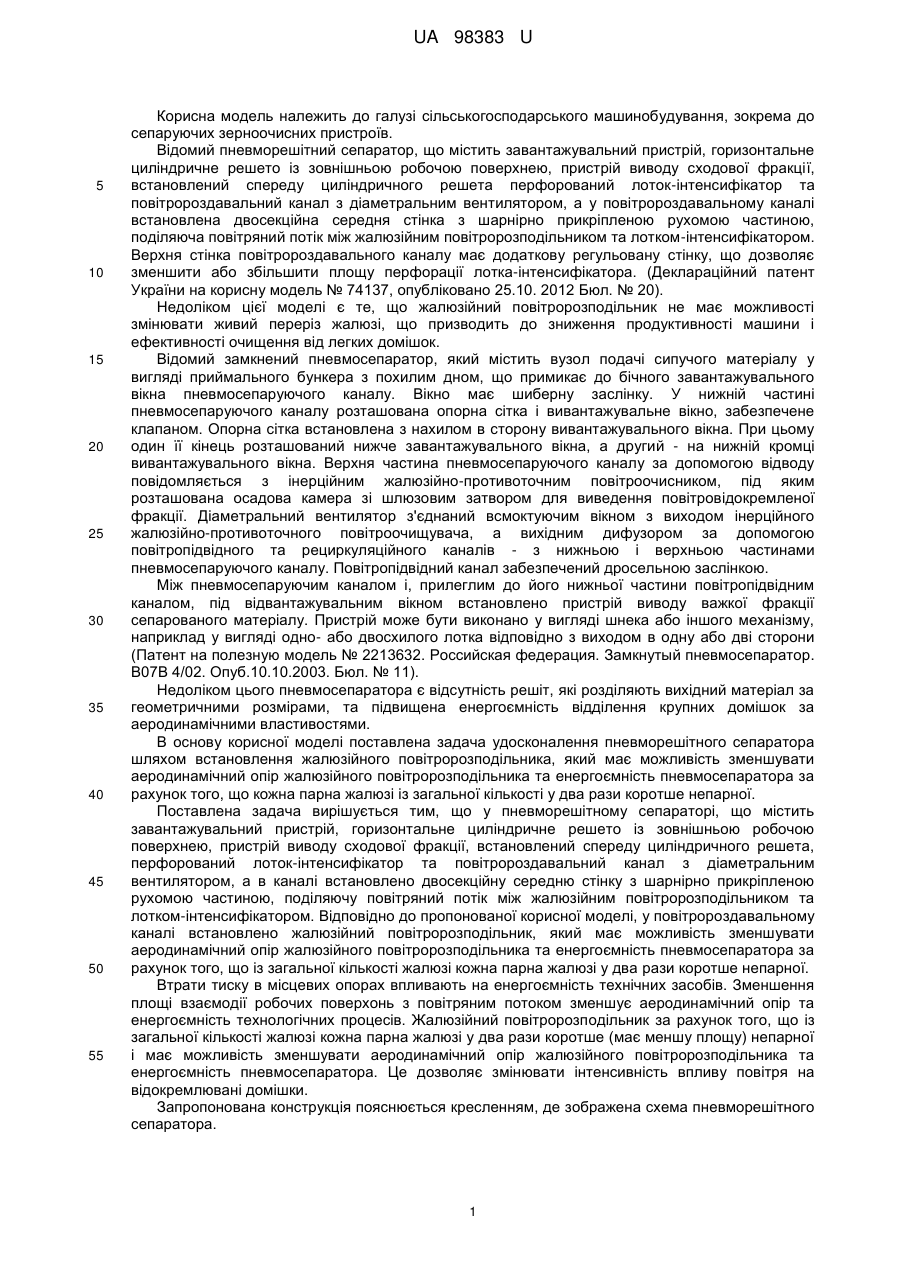

Реферат: UA 98383 U UA 98383 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до сепаруючих зерноочисних пристроїв. Відомий пневморешітний сепаратор, що містить завантажувальний пристрій, горизонтальне циліндричне решето із зовнішньою робочою поверхнею, пристрій виводу сходової фракції, встановлений спереду циліндричного решета перфорований лоток-інтенсифікатор та повітророздавальний канал з діаметральним вентилятором, а у повітророздавальному каналі встановлена двосекційна середня стінка з шарнірно прикріпленою рухомою частиною, поділяюча повітряний потік між жалюзійним повітророзподільником та лотком-інтенсифікатором. Верхня стінка повітророздавального каналу має додаткову регульовану стінку, що дозволяє зменшити або збільшити площу перфорації лотка-інтенсифікатора. (Деклараційний патент України на корисну модель № 74137, опубліковано 25.10. 2012 Бюл. № 20). Недоліком цієї моделі є те, що жалюзійний повітророзподільник не має можливості змінювати живий переріз жалюзі, що призводить до зниження продуктивності машини і ефективності очищення від легких домішок. Відомий замкнений пневмосепаратор, який містить вузол подачі сипучого матеріалу у вигляді приймального бункера з похилим дном, що примикає до бічного завантажувального вікна пневмосепаруючого каналу. Вікно має шиберну заслінку. У нижній частині пневмосепаруючого каналу розташована опорна сітка і вивантажувальне вікно, забезпечене клапаном. Опорна сітка встановлена з нахилом в сторону вивантажувального вікна. При цьому один її кінець розташований нижче завантажувального вікна, а другий - на нижній кромці вивантажувального вікна. Верхня частина пневмосепаруючого каналу за допомогою відводу повідомляється з інерційним жалюзійно-противоточним повітроочисником, під яким розташована осадова камера зі шлюзовим затвором для виведення повітровідокремленої фракції. Діаметральний вентилятор з'єднаний всмоктуючим вікном з виходом інерційного жалюзійно-противоточного повітроочищувача, а вихідним дифузором за допомогою повітропідвідного та рециркуляційного каналів - з нижньою і верхньою частинами пневмосепаруючого каналу. Повітропідвідний канал забезпечений дросельною заслінкою. Між пневмосепаруючим каналом і, прилеглим до його нижньої частини повітропідвідним каналом, під відвантажувальним вікном встановлено пристрій виводу важкої фракції сепарованого матеріалу. Пристрій може бути виконано у вигляді шнека або іншого механізму, наприклад у вигляді одно- або двосхилого лотка відповідно з виходом в одну або дві сторони (Патент на полезную модель № 2213632. Российская федерация. Замкнутый пневмосепаратор. В07В 4/02. Опуб.10.10.2003. Бюл. № 11). Недоліком цього пневмосепаратора є відсутність решіт, які розділяють вихідний матеріал за геометричними розмірами, та підвищена енергоємність відділення крупних домішок за аеродинамічними властивостями. В основу корисної моделі поставлена задача удосконалення пневморешітного сепаратора шляхом встановлення жалюзійного повітророзподільника, який має можливість зменшувати аеродинамічний опір жалюзійного повітророзподільника та енергоємність пневмосепаратора за рахунок того, що кожна парна жалюзі із загальної кількості у два рази коротше непарної. Поставлена задача вирішується тим, що у пневморешітному сепараторі, що містить завантажувальний пристрій, горизонтальне циліндричне решето із зовнішньою робочою поверхнею, пристрій виводу сходової фракції, встановлений спереду циліндричного решета, перфорований лоток-інтенсифікатор та повітророздавальний канал з діаметральним вентилятором, а в каналі встановлено двосекційну середню стінку з шарнірно прикріпленою рухомою частиною, поділяючу повітряний потік між жалюзійним повітророзподільником та лотком-інтенсифікатором. Відповідно до пропонованої корисної моделі, у повітророздавальному каналі встановлено жалюзійний повітророзподільник, який має можливість зменшувати аеродинамічний опір жалюзійного повітророзподільника та енергоємність пневмосепаратора за рахунок того, що із загальної кількості жалюзі кожна парна жалюзі у два рази коротше непарної. Втрати тиску в місцевих опорах впливають на енергоємність технічних засобів. Зменшення площі взаємодії робочих поверхонь з повітряним потоком зменшує аеродинамічний опір та енергоємність технологічних процесів. Жалюзійний повітророзподільник за рахунок того, що із загальної кількості жалюзі кожна парна жалюзі у два рази коротше (має меншу площу) непарної і має можливість зменшувати аеродинамічний опір жалюзійного повітророзподільника та енергоємність пневмосепаратора. Це дозволяє змінювати інтенсивність впливу повітря на відокремлювані домішки. Запропонована конструкція пояснюється кресленням, де зображена схема пневморешітного сепаратора. 1 UA 98383 U 5 10 15 20 25 До діаметрального вентилятора 1 приєднано повітророздавальний канал 2, де нижня його стінка 12 прилягає до циліндричного решета з горизонтальною віссю обертання 10, а верхня стінка 4 прилягає до початку лотка-інтенсифікатора 6 і кінця завантажуючого пристрою 8 із заслінкою 7. У площині горизонтального діаметра циліндричного решета 10 розміщена очисна щітка 11. Верхня стінка 4 має додаткову регульовану стінку 5, що дозволяє зменшити або збільшити площу перфорації лотка-інтенсифікатора 6. До середньої стінки 9, шарнірно прикріплено рухому частину середньої стінки 13 з можливістю її переміщення і тим самим перерозподілу повітряного потоку до лотка-інтенсифікатора 6, або повітророзподільника 14. В повітророзподільнику за рахунок того, що із загальної кількості жалюзі 15 кожна парна жалюзі у два рази коротше непарної, пневмосепаратор має можливість зменшувати аеродинамічний опір жалюзійного повітророзподільника та енергоємність пневмосепаратора. Робочий процес пневмосепаратора здійснюється наступним чином. Зерновий ворох через заслінку 7 надходить до лотка-інтенсифікатора 6. Повітряний потік, створений діаметральним вентилятором 1, направляється до повітророздавального каналу 2, де, за рахунок середньої стінки 9, 13, розподіляє повітряний потік до лотка-інтенсифікатора 6, жалюзійного повітророзподільника 14 і далі - до циліндричного решета 10. Зерновий ворох, що надійшов до лотка-інтенсифікатора, під дією повітряного потоку переводить його у псевдозріджений стан, за рахунок чого полова, збоїна та деякі великі домішки, що мають значно більшу площу опору, а також легкі і пиловідокремлюючі домішки переміщуються у верхній шар, а повноцінне зерно в нижній. Великі домішки відокремлюються решетом 10, поверхня якого очищується щіткою 11. Регульовані верхня і середня стінка дозволяють змінювати режим інтенсивності процесу псевдозрідження зернового шару по довжині лотка-інтенсифікатора та в жалюзійному повітророзподільнику 14, а за рахунок зміни довжини кожної парної жалюзі 15 вдвічі зменшують аеродинамічний опір жалюзійного повітророзподільника та енергоємність пневмосепаратора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Пневморешітний сепаратор, що містить завантажувальний пристрій, горизонтальне циліндричне решето із зовнішньою робочою поверхнею, пристрій виводу сходової фракції, встановлений спереду циліндричного решета перфорований лоток-інтенсифікатор та повітророздавальний канал з діаметральним вентилятором, причому у повітророздавальному каналі встановлено жалюзійний повітророзподільник та двосекційна середня стінка з шарнірно прикріпленою рухомою частиною, яка поділяє повітряний потік між жалюзійним повітророзподільником та лотком-інтенсифікатором, при цьому верхня стінка повітророздавального каналу має додаткову регульовану стінку, який відрізняється тим, що у жалюзійному повітророзподільнику кожна парна жалюзі із загальної кількості у два рази коротше непарної. 2 UA 98383 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Автори англійськоюMykhailov Yevhen Valentynovych
Автори російськоюМихайлов Евгений Валентинович
МПК / Мітки
МПК: B07B 1/28
Мітки: пневморешітний, сепаратор
