Пневморешітний сепаратор

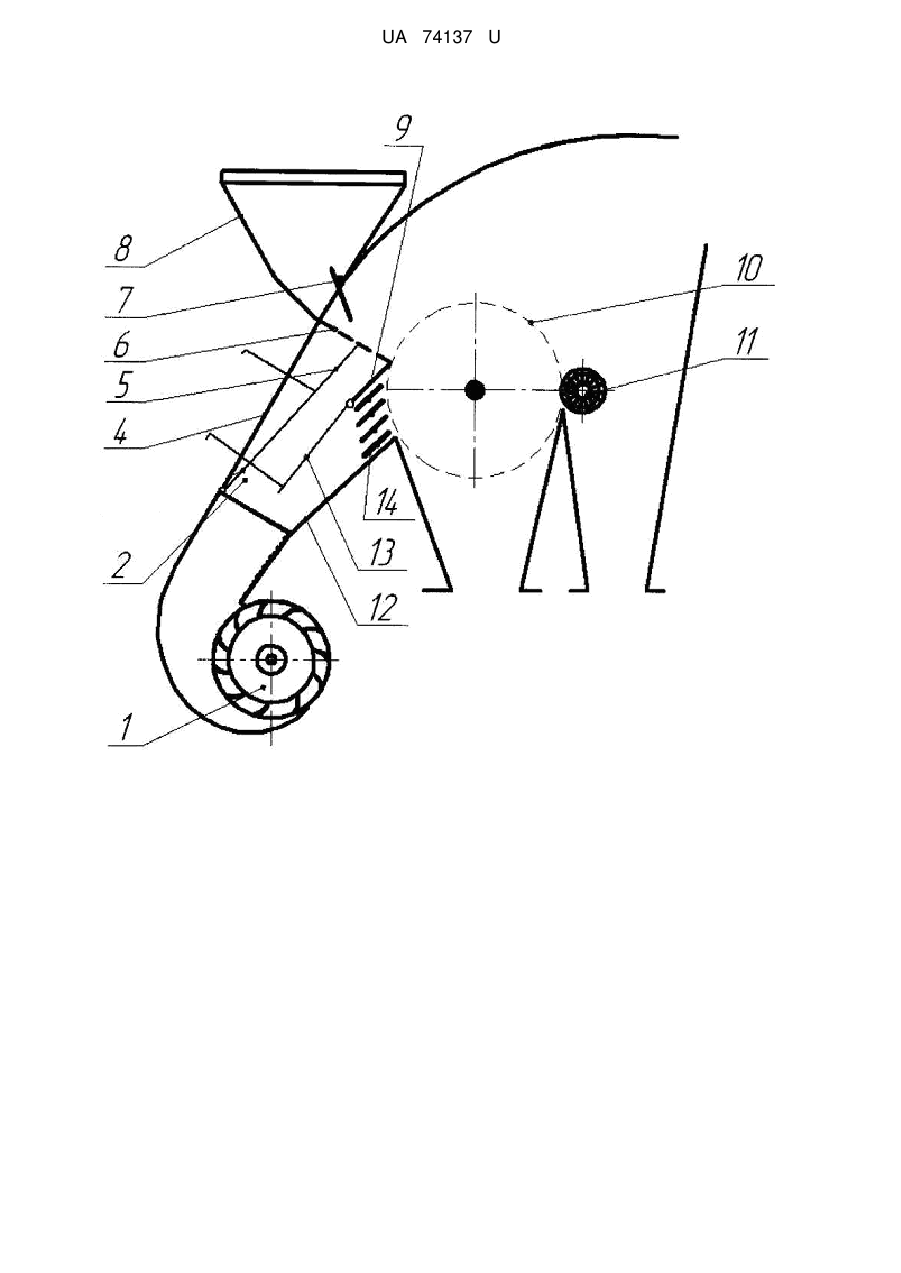

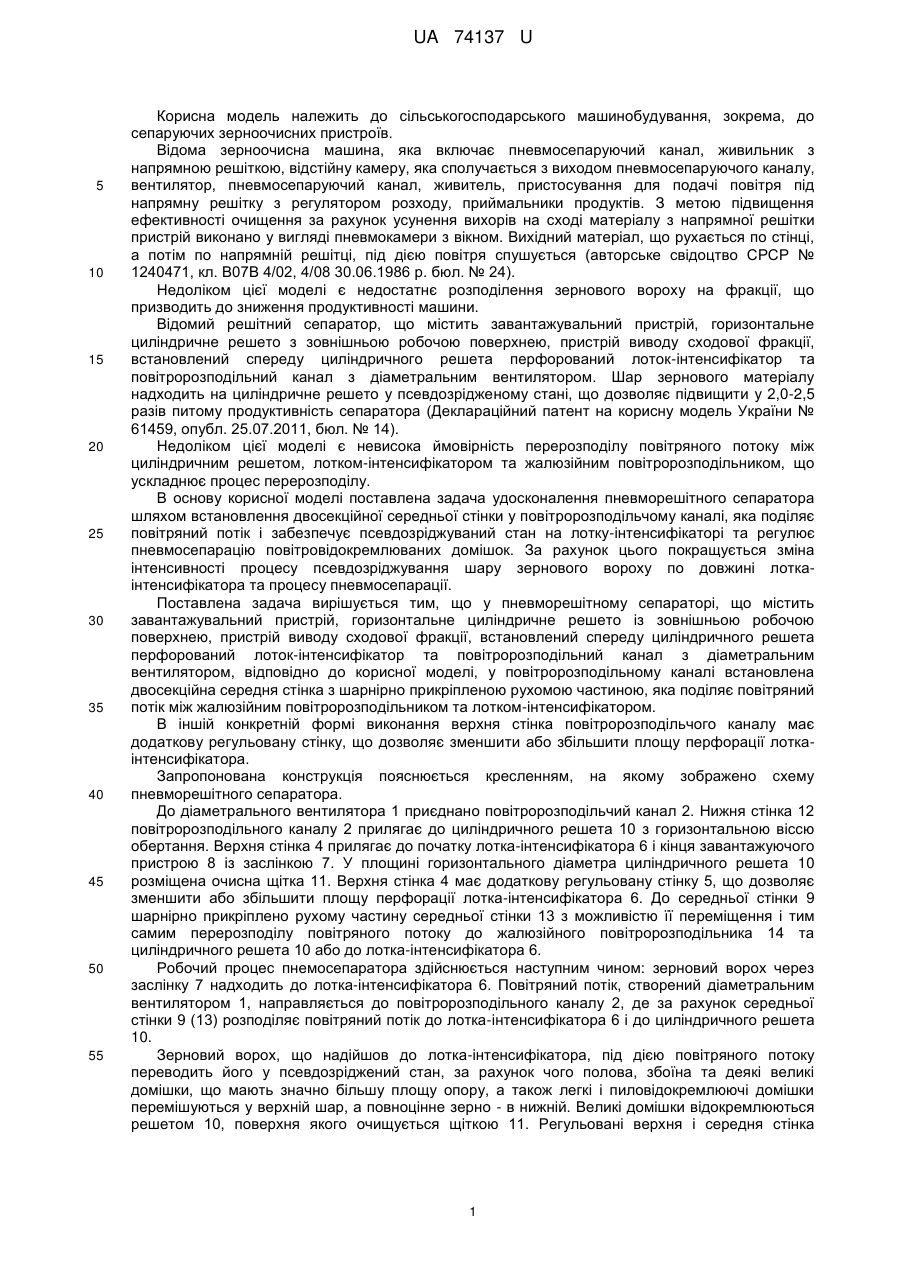

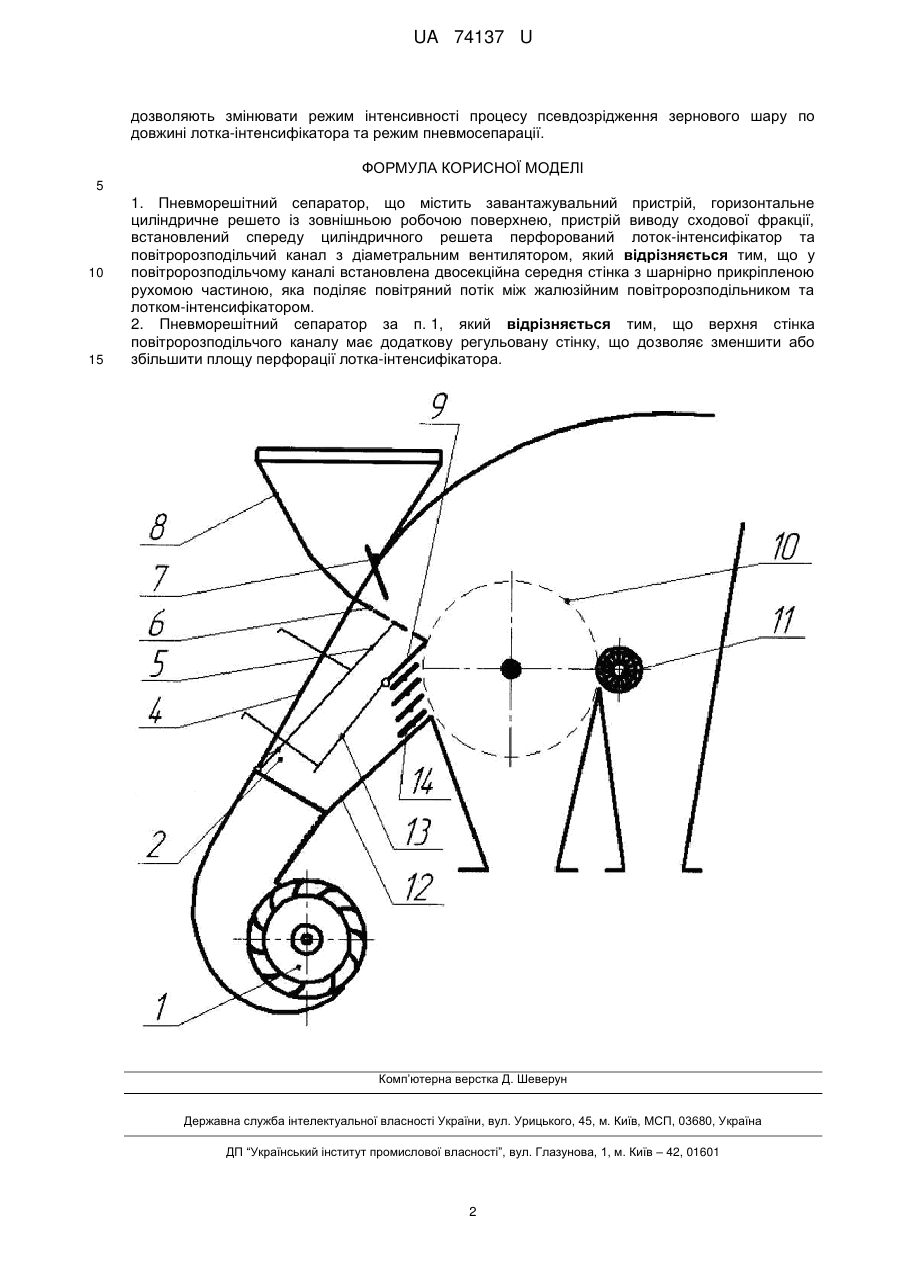

Реферат: UA 74137 U UA 74137 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема, до сепаруючих зерноочисних пристроїв. Відома зерноочисна машина, яка включає пневмосепаруючий канал, живильник з напрямною решіткою, відстійну камеру, яка сполучається з виходом пневмосепаруючого каналу, вентилятор, пневмосепаруючий канал, живитель, пристосування для подачі повітря під напрямну решітку з регулятором розходу, приймальники продуктів. З метою підвищення ефективності очищення за рахунок усунення вихорів на сході матеріалу з напрямної решітки пристрій виконано у вигляді пневмокамери з вікном. Вихідний матеріал, що рухається по стінці, а потім по напрямній решітці, під дією повітря спушується (авторське свідоцтво СРСР № 1240471, кл. В07В 4/02, 4/08 30.06.1986 р. бюл. № 24). Недоліком цієї моделі є недостатнє розподілення зернового вороху на фракції, що призводить до зниження продуктивності машини. Відомий решітний сепаратор, що містить завантажувальний пристрій, горизонтальне циліндричне решето з зовнішньою робочою поверхнею, пристрій виводу сходової фракції, встановлений спереду циліндричного решета перфорований лоток-інтенсифікатор та повітророзподільний канал з діаметральним вентилятором. Шар зернового матеріалу надходить на циліндричне решето у псевдозрідженому стані, що дозволяє підвищити у 2,0-2,5 разів питому продуктивність сепаратора (Деклараційний патент на корисну модель України № 61459, опубл. 25.07.2011, бюл. № 14). Недоліком цієї моделі є невисока ймовірність перерозподілу повітряного потоку між циліндричним решетом, лотком-інтенсифікатором та жалюзійним повітророзподільником, що ускладнює процес перерозподілу. В основу корисної моделі поставлена задача удосконалення пневморешітного сепаратора шляхом встановлення двосекційної середньої стінки у повітророзподільчому каналі, яка поділяє повітряний потік і забезпечує псевдозріджуваний стан на лотку-інтенсифікаторі та регулює пневмосепарацію повітровідокремлюваних домішок. За рахунок цього покращується зміна інтенсивності процесу псевдозріджування шару зернового вороху по довжині лоткаінтенсифікатора та процесу пневмосепарації. Поставлена задача вирішується тим, що у пневморешітному сепараторі, що містить завантажувальний пристрій, горизонтальне циліндричне решето із зовнішньою робочою поверхнею, пристрій виводу сходової фракції, встановлений спереду циліндричного решета перфорований лоток-інтенсифікатор та повітророзподільний канал з діаметральним вентилятором, відповідно до корисної моделі, у повітророзподільному каналі встановлена двосекційна середня стінка з шарнірно прикріпленою рухомою частиною, яка поділяє повітряний потік між жалюзійним повітророзподільником та лотком-інтенсифікатором. В іншій конкретній формі виконання верхня стінка повітророзподільчого каналу має додаткову регульовану стінку, що дозволяє зменшити або збільшити площу перфорації лоткаінтенсифікатора. Запропонована конструкція пояснюється кресленням, на якому зображено схему пневморешітного сепаратора. До діаметрального вентилятора 1 приєднано повітророзподільчий канал 2. Нижня стінка 12 повітророзподільного каналу 2 прилягає до циліндричного решета 10 з горизонтальною віссю обертання. Верхня стінка 4 прилягає до початку лотка-інтенсифікатора 6 і кінця завантажуючого пристрою 8 із заслінкою 7. У площині горизонтального діаметра циліндричного решета 10 розміщена очисна щітка 11. Верхня стінка 4 має додаткову регульовану стінку 5, що дозволяє зменшити або збільшити площу перфорації лотка-інтенсифікатора 6. До середньої стінки 9 шарнірно прикріплено рухому частину середньої стінки 13 з можливістю її переміщення і тим самим перерозподілу повітряного потоку до жалюзійного повітророзподільника 14 та циліндричного решета 10 або до лотка-інтенсифікатора 6. Робочий процес пнемосепаратора здійснюється наступним чином: зерновий ворох через заслінку 7 надходить до лотка-інтенсифікатора 6. Повітряний потік, створений діаметральним вентилятором 1, направляється до повітророзподільного каналу 2, де за рахунок середньої стінки 9 (13) розподіляє повітряний потік до лотка-інтенсифікатора 6 і до циліндричного решета 10. Зерновий ворох, що надійшов до лотка-інтенсифікатора, під дією повітряного потоку переводить його у псевдозріджений стан, за рахунок чого полова, збоїна та деякі великі домішки, що мають значно більшу площу опору, а також легкі і пиловідокремлюючі домішки перемішуються у верхній шар, а повноцінне зерно - в нижній. Великі домішки відокремлюються решетом 10, поверхня якого очищується щіткою 11. Регульовані верхня і середня стінка 1 UA 74137 U дозволяють змінювати режим інтенсивності процесу псевдозрідження зернового шару по довжині лотка-інтенсифікатора та режим пневмосепарації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Пневморешітний сепаратор, що містить завантажувальний пристрій, горизонтальне циліндричне решето із зовнішньою робочою поверхнею, пристрій виводу сходової фракції, встановлений спереду циліндричного решета перфорований лоток-інтенсифікатор та повітророзподільчий канал з діаметральним вентилятором, який відрізняється тим, що у повітророзподільчому каналі встановлена двосекційна середня стінка з шарнірно прикріпленою рухомою частиною, яка поділяє повітряний потік між жалюзійним повітророзподільником та лотком-інтенсифікатором. 2. Пневморешітний сепаратор за п. 1, який відрізняється тим, що верхня стінка повітророзподільчого каналу має додаткову регульовану стінку, що дозволяє зменшити або збільшити площу перфорації лотка-інтенсифікатора. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
