Спосіб виготовлення зразка для випробувань методом акустичної емісії

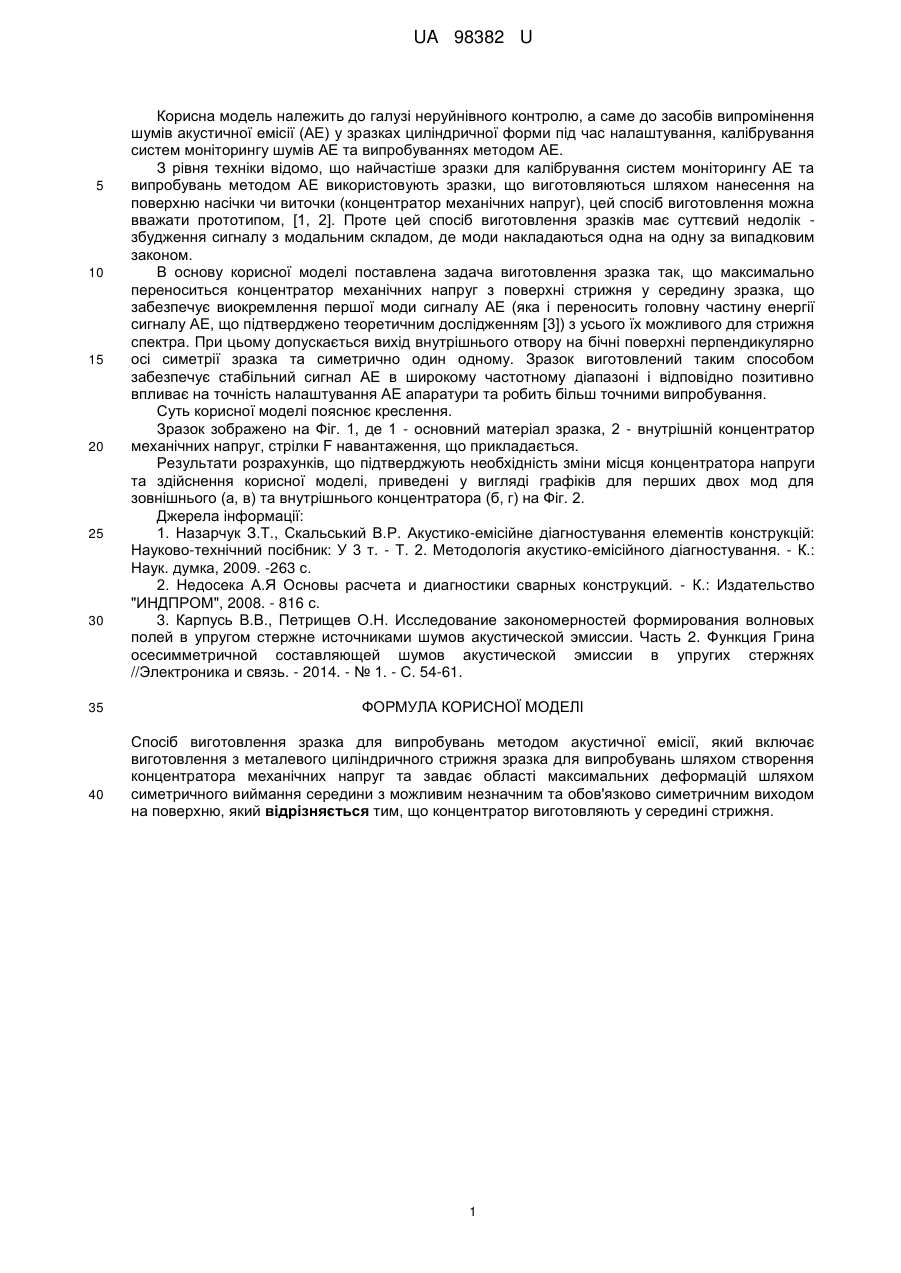

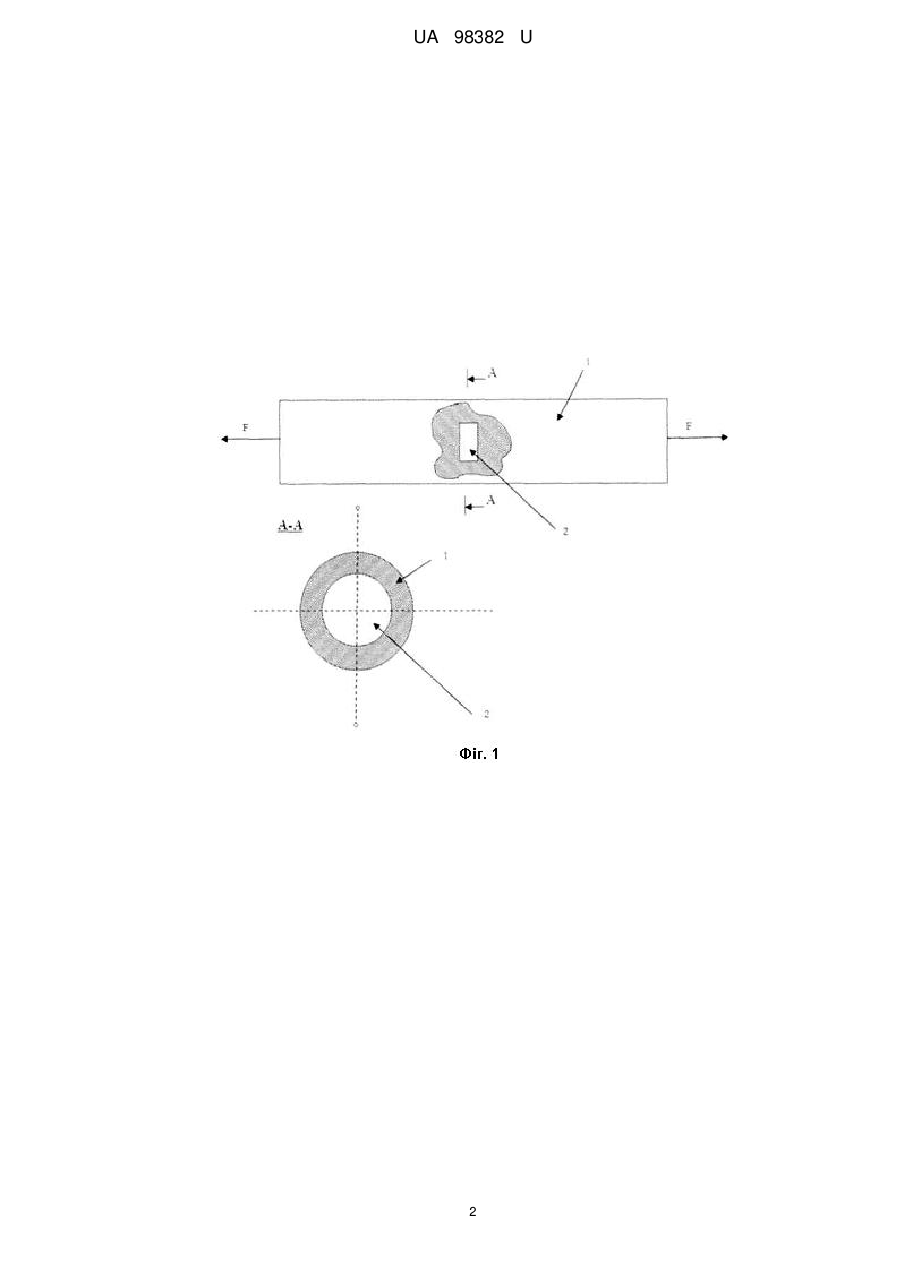

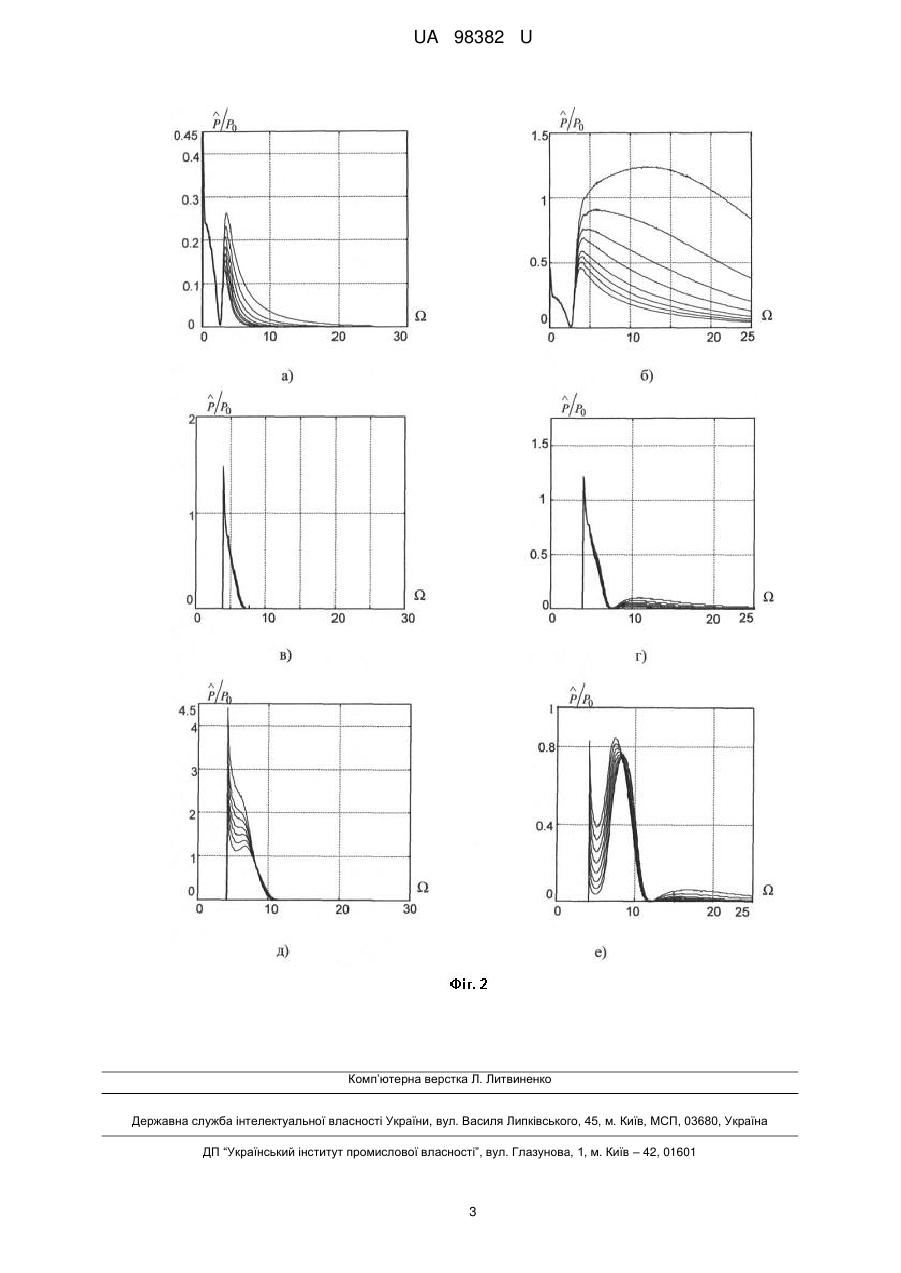

Реферат: UA 98382 U UA 98382 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі неруйнівного контролю, а саме до засобів випромінення шумів акустичної емісії (АЕ) у зразках циліндричної форми під час налаштування, калібрування систем моніторингу шумів АЕ та випробуваннях методом АЕ. З рівня техніки відомо, що найчастіше зразки для калібрування систем моніторингу АЕ та випробувань методом АЕ використовують зразки, що виготовляються шляхом нанесення на поверхню насічки чи виточки (концентратор механічних напруг), цей спосіб виготовлення можна вважати прототипом, [1, 2]. Проте цей спосіб виготовлення зразків має суттєвий недолік збудження сигналу з модальним складом, де моди накладаються одна на одну за випадковим законом. В основу корисної моделі поставлена задача виготовлення зразка так, що максимально переноситься концентратор механічних напруг з поверхні стрижня у середину зразка, що забезпечує виокремлення першої моди сигналу АЕ (яка і переносить головну частину енергії сигналу АЕ, що підтверджено теоретичним дослідженням [3]) з усього їх можливого для стрижня спектра. При цьому допускається вихід внутрішнього отвору на бічні поверхні перпендикулярно осі симетрії зразка та симетрично один одному. Зразок виготовлений таким способом забезпечує стабільний сигнал АЕ в широкому частотному діапазоні і відповідно позитивно впливає на точність налаштування АЕ апаратури та робить більш точними випробування. Суть корисної моделі пояснює креслення. Зразок зображено на Фіг. 1, де 1 - основний матеріал зразка, 2 - внутрішній концентратор механічних напруг, стрілки F навантаження, що прикладається. Результати розрахунків, що підтверджують необхідність зміни місця концентратора напруги та здійснення корисної моделі, приведені у вигляді графіків для перших двох мод для зовнішнього (а, в) та внутрішнього концентратора (б, г) на Фіг. 2. Джерела інформації: 1. Назарчук З.Т., Скальський В.Р. Акустико-емісійне діагностування елементів конструкцій: Науково-технічний посібник: У 3 т. - Т. 2. Методологія акустико-емісійного діагностування. - К.: Наук. думка, 2009. -263 с. 2. Недосека А.Я Основы расчета и диагностики сварных конструкций. - К.: Издательство "ИНДПРОМ", 2008. - 816 с. 3. Карпусь В.В., Петрищев О.Н. Исследование закономерностей формирования волновых полей в упругом стержне источниками шумов акустической эмиссии. Часть 2. Функция Грина осесимметричной составляющей шумов акустической эмиссии в упругих стержнях //Электроника и связь. - 2014. - № 1. - С. 54-61. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб виготовлення зразка для випробувань методом акустичної емісії, який включає виготовлення з металевого циліндричного стрижня зразка для випробувань шляхом створення концентратора механічних напруг та завдає області максимальних деформацій шляхом симетричного виймання середини з можливим незначним та обов'язково симетричним виходом на поверхню, який відрізняється тим, що концентратор виготовляють у середині стрижня. 1 UA 98382 U 2 UA 98382 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
