Механізм накатування полотна круглов’язальної машини

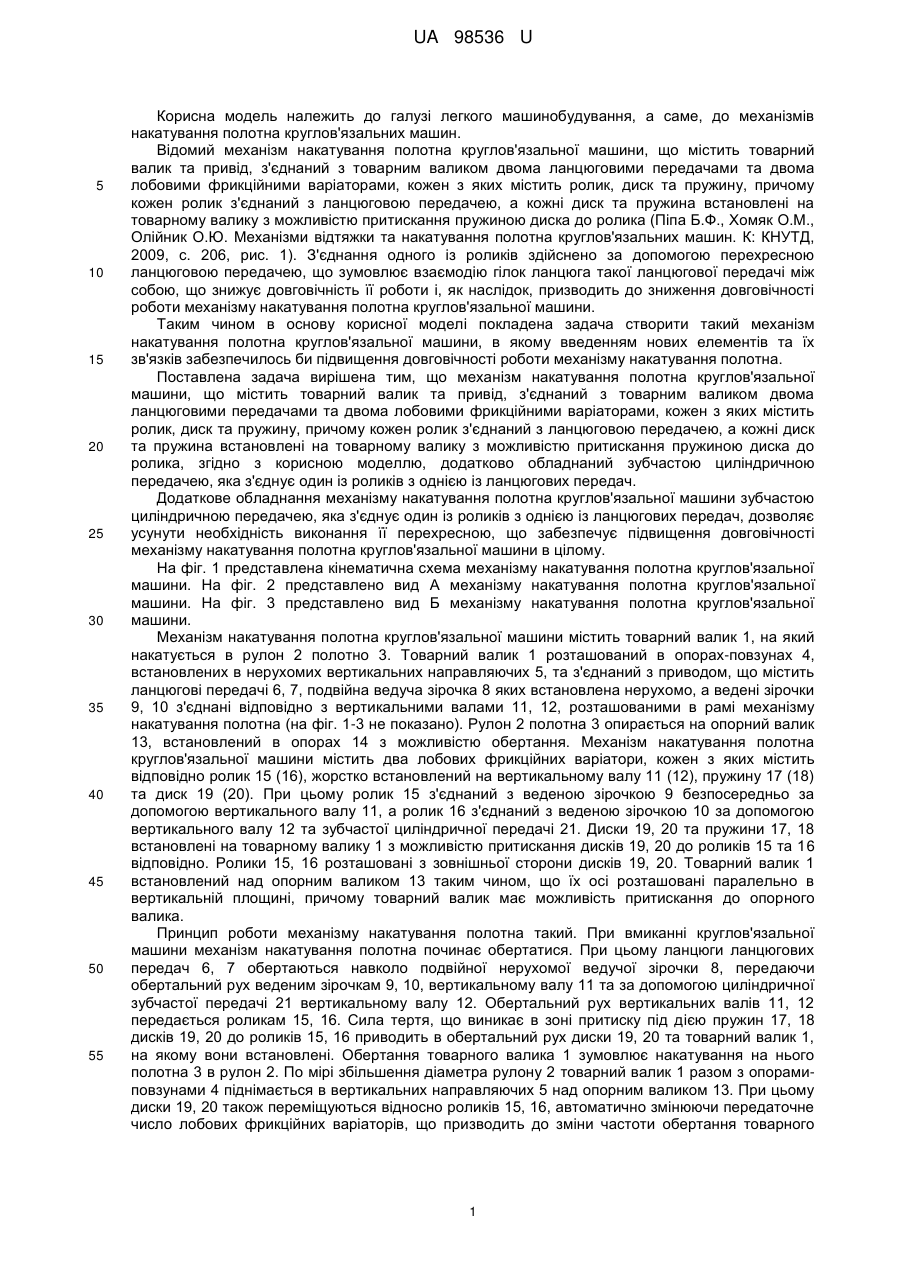

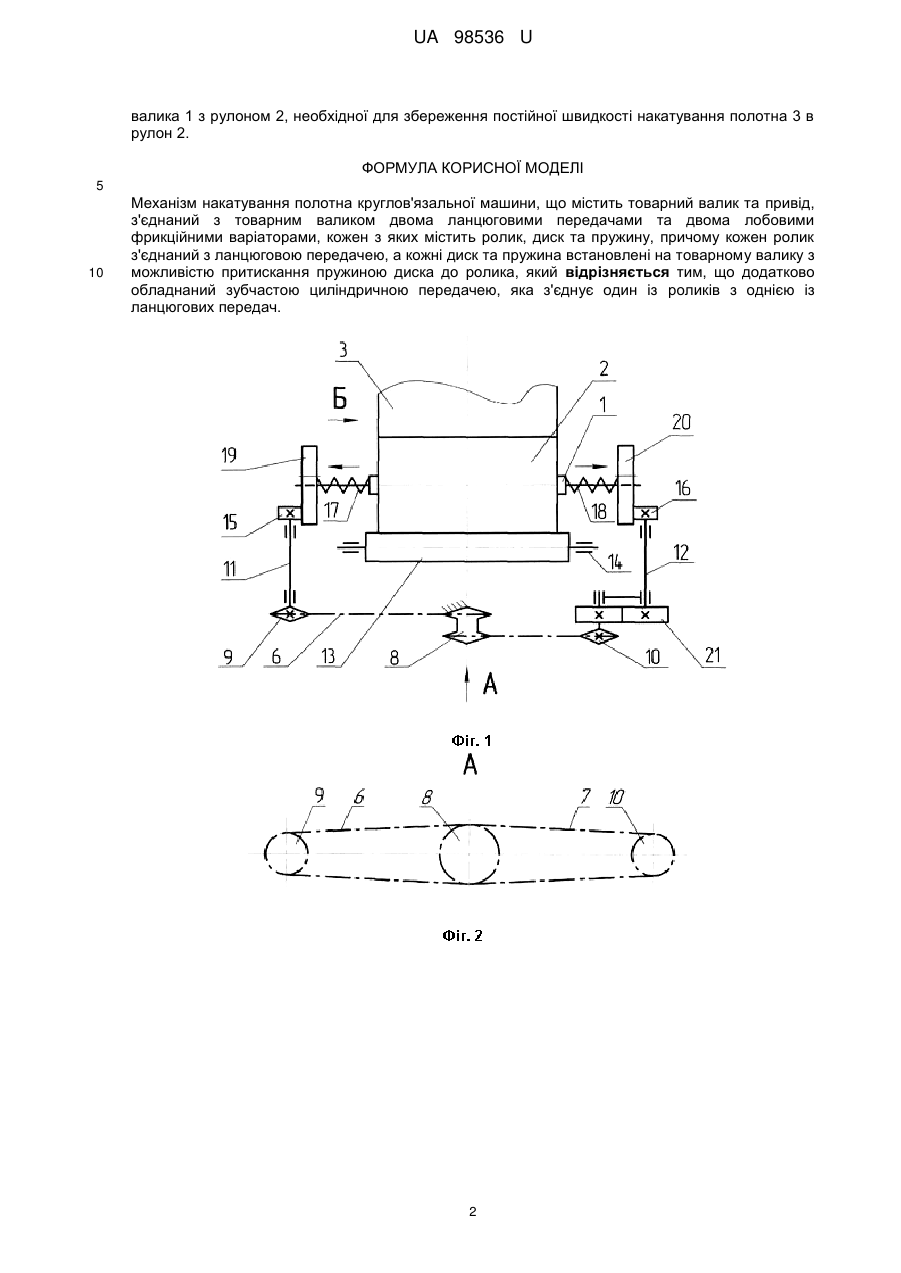

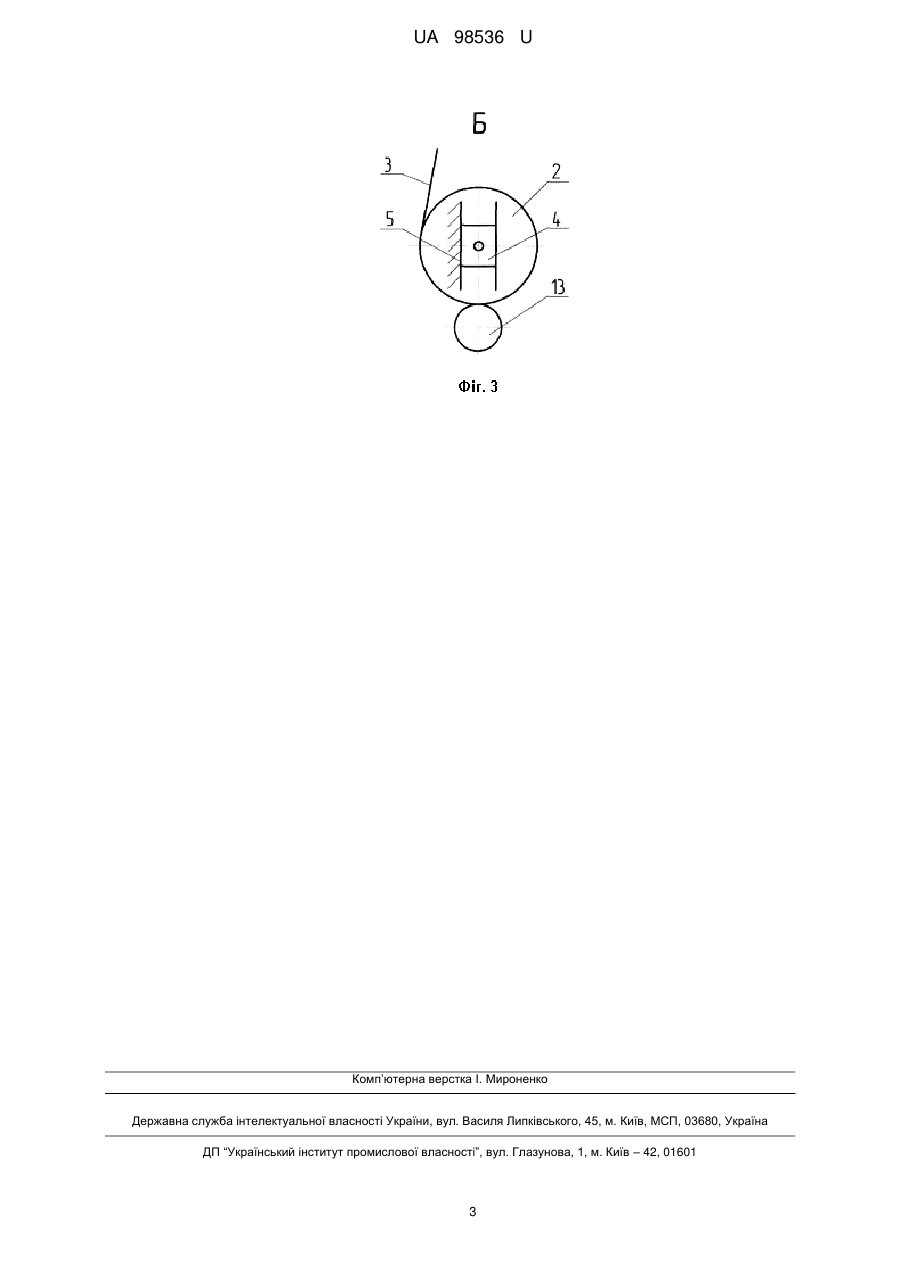

Реферат: UA 98536 U UA 98536 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі легкого машинобудування, а саме, до механізмів накатування полотна круглов'язальних машин. Відомий механізм накатування полотна круглов'язальної машини, що містить товарний валик та привід, з'єднаний з товарним валиком двома ланцюговими передачами та двома лобовими фрикційними варіаторами, кожен з яких містить ролик, диск та пружину, причому кожен ролик з'єднаний з ланцюговою передачею, а кожні диск та пружина встановлені на товарному валику з можливістю притискання пружиною диска до ролика (Піпа Б.Ф., Хомяк О.М., Олійник О.Ю. Механізми відтяжки та накатування полотна круглов'язальних машин. К: КНУТД, 2009, с. 206, рис. 1). З'єднання одного із роликів здійснено за допомогою перехресною ланцюговою передачею, що зумовлює взаємодію гілок ланцюга такої ланцюгової передачі між собою, що знижує довговічність її роботи і, як наслідок, призводить до зниження довговічності роботи механізму накатування полотна круглов'язальної машини. Таким чином в основу корисної моделі покладена задача створити такий механізм накатування полотна круглов'язальної машини, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи механізму накатування полотна. Поставлена задача вирішена тим, що механізм накатування полотна круглов'язальної машини, що містить товарний валик та привід, з'єднаний з товарним валиком двома ланцюговими передачами та двома лобовими фрикційними варіаторами, кожен з яких містить ролик, диск та пружину, причому кожен ролик з'єднаний з ланцюговою передачею, а кожні диск та пружина встановлені на товарному валику з можливістю притискання пружиною диска до ролика, згідно з корисною моделлю, додатково обладнаний зубчастою циліндричною передачею, яка з'єднує один із роликів з однією із ланцюгових передач. Додаткове обладнання механізму накатування полотна круглов'язальної машини зубчастою циліндричною передачею, яка з'єднує один із роликів з однією із ланцюгових передач, дозволяє усунути необхідність виконання її перехресною, що забезпечує підвищення довговічності механізму накатування полотна круглов'язальної машини в цілому. На фіг. 1 представлена кінематична схема механізму накатування полотна круглов'язальної машини. На фіг. 2 представлено вид А механізму накатування полотна круглов'язальної машини. На фіг. 3 представлено вид Б механізму накатування полотна круглов'язальної машини. Механізм накатування полотна круглов'язальної машини містить товарний валик 1, на який накатується в рулон 2 полотно 3. Товарний валик 1 розташований в опорах-повзунах 4, встановлених в нерухомих вертикальних направляючих 5, та з'єднаний з приводом, що містить ланцюгові передачі 6, 7, подвійна ведуча зірочка 8 яких встановлена нерухомо, а ведені зірочки 9, 10 з'єднані відповідно з вертикальними валами 11, 12, розташованими в рамі механізму накатування полотна (на фіг. 1-3 не показано). Рулон 2 полотна 3 опирається на опорний валик 13, встановлений в опорах 14 з можливістю обертання. Механізм накатування полотна круглов'язальної машини містить два лобових фрикційних варіатори, кожен з яких містить відповідно ролик 15 (16), жорстко встановлений на вертикальному валу 11 (12), пружину 17 (18) та диск 19 (20). При цьому ролик 15 з'єднаний з веденою зірочкою 9 безпосередньо за допомогою вертикального валу 11, а ролик 16 з'єднаний з веденою зірочкою 10 за допомогою вертикального валу 12 та зубчастої циліндричної передачі 21. Диски 19, 20 та пружини 17, 18 встановлені на товарному валику 1 з можливістю притискання дисків 19, 20 до роликів 15 та 16 відповідно. Ролики 15, 16 розташовані з зовнішньої сторони дисків 19, 20. Товарний валик 1 встановлений над опорним валиком 13 таким чином, що їх осі розташовані паралельно в вертикальній площині, причому товарний валик має можливість притискання до опорного валика. Принцип роботи механізму накатування полотна такий. При вмиканні круглов'язальної машини механізм накатування полотна починає обертатися. При цьому ланцюги ланцюгових передач 6, 7 обертаються навколо подвійної нерухомої ведучої зірочки 8, передаючи обертальний рух веденим зірочкам 9, 10, вертикальному валу 11 та за допомогою циліндричної зубчастої передачі 21 вертикальному валу 12. Обертальний рух вертикальних валів 11, 12 передається роликам 15, 16. Сила тертя, що виникає в зоні притиску під дією пружин 17, 18 дисків 19, 20 до роликів 15, 16 приводить в обертальний рух диски 19, 20 та товарний валик 1, на якому вони встановлені. Обертання товарного валика 1 зумовлює накатування на нього полотна 3 в рулон 2. По мірі збільшення діаметра рулону 2 товарний валик 1 разом з опорамиповзунами 4 піднімається в вертикальних направляючих 5 над опорним валиком 13. При цьому диски 19, 20 також переміщуються відносно роликів 15, 16, автоматично змінюючи передаточне число лобових фрикційних варіаторів, що призводить до зміни частоти обертання товарного 1 UA 98536 U валика 1 з рулоном 2, необхідної для збереження постійної швидкості накатування полотна 3 в рулон 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Механізм накатування полотна круглов'язальної машини, що містить товарний валик та привід, з'єднаний з товарним валиком двома ланцюговими передачами та двома лобовими фрикційними варіаторами, кожен з яких містить ролик, диск та пружину, причому кожен ролик з'єднаний з ланцюговою передачею, а кожні диск та пружина встановлені на товарному валику з можливістю притискання пружиною диска до ролика, який відрізняється тим, що додатково обладнаний зубчастою циліндричною передачею, яка з'єднує один із роликів з однією із ланцюгових передач. 2 UA 98536 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
