Механізм накатування полотна круглов’язальної машини

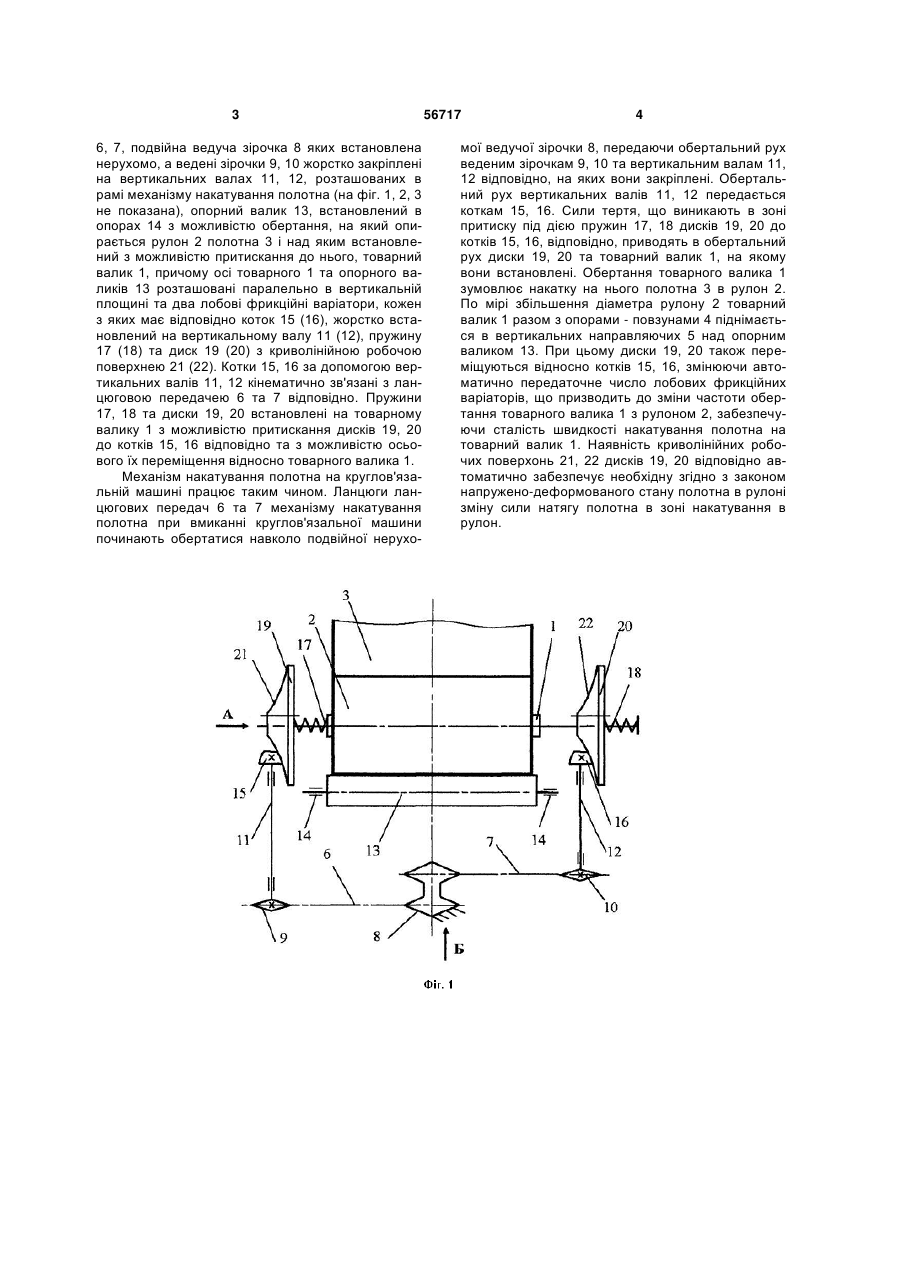

Механізм накатування полотна круглов'язальної машини, що містить товарний валик, розташо 3 6, 7, подвійна ведуча зірочка 8 яких встановлена нерухомо, а ведені зірочки 9, 10 жорстко закріплені на вертикальних валах 11, 12, розташованих в рамі механізму накатування полотна (на фіг. 1, 2, 3 не показана), опорний валик 13, встановлений в опорах 14 з можливістю обертання, на який опирається рулон 2 полотна 3 і над яким встановлений з можливістю притискання до нього, товарний валик 1, причому осі товарного 1 та опорного валиків 13 розташовані паралельно в вертикальній площині та два лобові фрикційні варіатори, кожен з яких має відповідно коток 15 (16), жорстко встановлений на вертикальному валу 11 (12), пружину 17 (18) та диск 19 (20) з криволінійною робочою поверхнею 21 (22). Котки 15, 16 за допомогою вертикальних валів 11, 12 кінематично зв'язані з ланцюговою передачею 6 та 7 відповідно. Пружини 17, 18 та диски 19, 20 встановлені на товарному валику 1 з можливістю притискання дисків 19, 20 до котків 15, 16 відповідно та з можливістю осьового їх переміщення відносно товарного валика 1. Механізм накатування полотна на круглов'язальній машині працює таким чином. Ланцюги ланцюгових передач 6 та 7 механізму накатування полотна при вмиканні круглов'язальної машини починають обертатися навколо подвійної нерухо 56717 4 мої ведучої зірочки 8, передаючи обертальний рух веденим зірочкам 9, 10 та вертикальним валам 11, 12 відповідно, на яких вони закріплені. Обертальний рух вертикальних валів 11, 12 передається коткам 15, 16. Сили тертя, що виникають в зоні притиску під дією пружин 17, 18 дисків 19, 20 до котків 15, 16, відповідно, приводять в обертальний рух диски 19, 20 та товарний валик 1, на якому вони встановлені. Обертання товарного валика 1 зумовлює накатку на нього полотна 3 в рулон 2. По мірі збільшення діаметра рулону 2 товарний валик 1 разом з опорами - повзунами 4 піднімається в вертикальних направляючих 5 над опорним валиком 13. При цьому диски 19, 20 також переміщуються відносно котків 15, 16, змінюючи автоматично передаточне число лобових фрикційних варіаторів, що призводить до зміни частоти обертання товарного валика 1 з рулоном 2, забезпечуючи сталість швидкості накатування полотна на товарний валик 1. Наявність криволінійних робочих поверхонь 21, 22 дисків 19, 20 відповідно автоматично забезпечує необхідну згідно з законом напружено-деформованого стану полотна в рулоні зміну сили натягу полотна в зоні накатування в рулон. 5 Комп’ютерна верстка М. Мацело 56717 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
