Система керування робочими циліндрами гідравлічного пресу

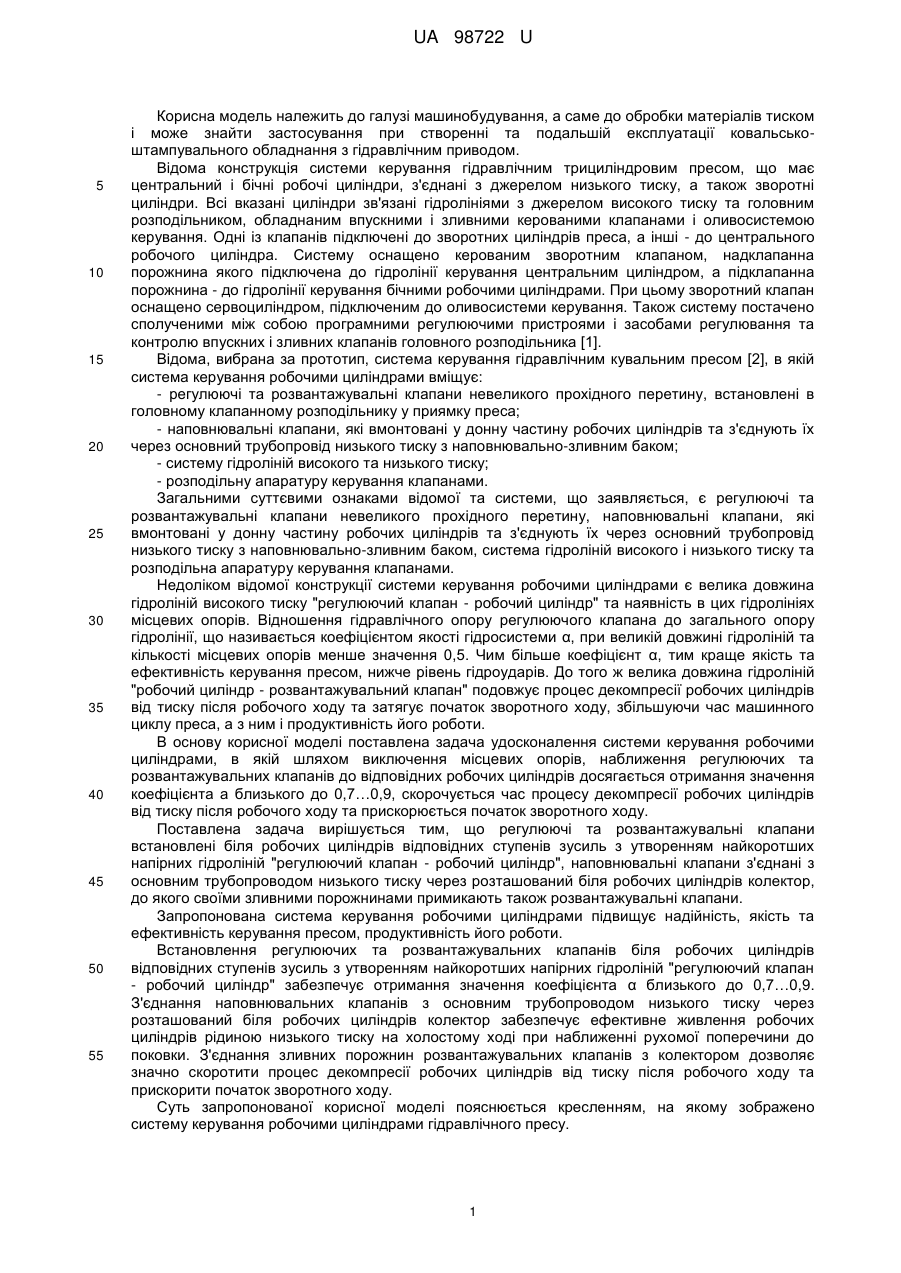

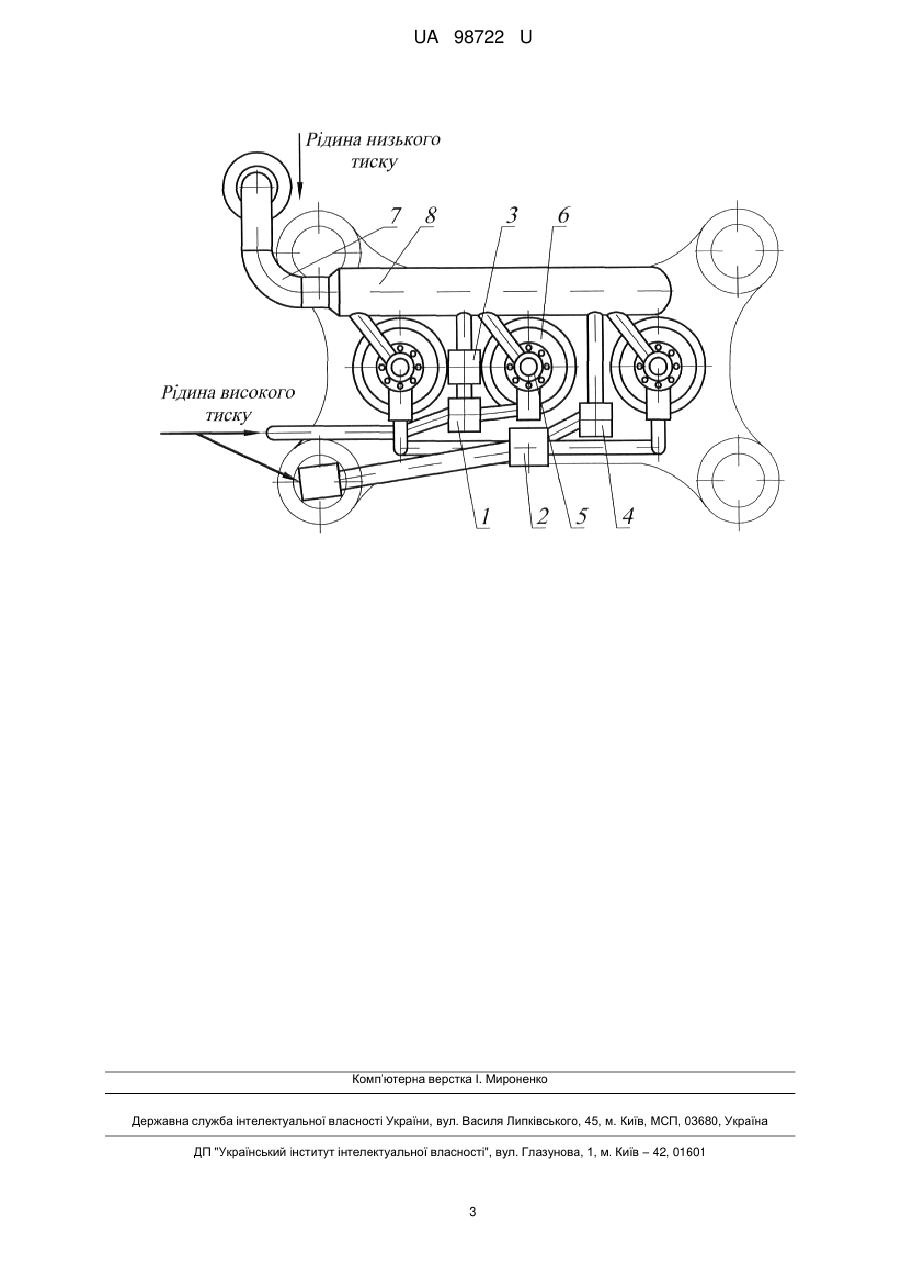

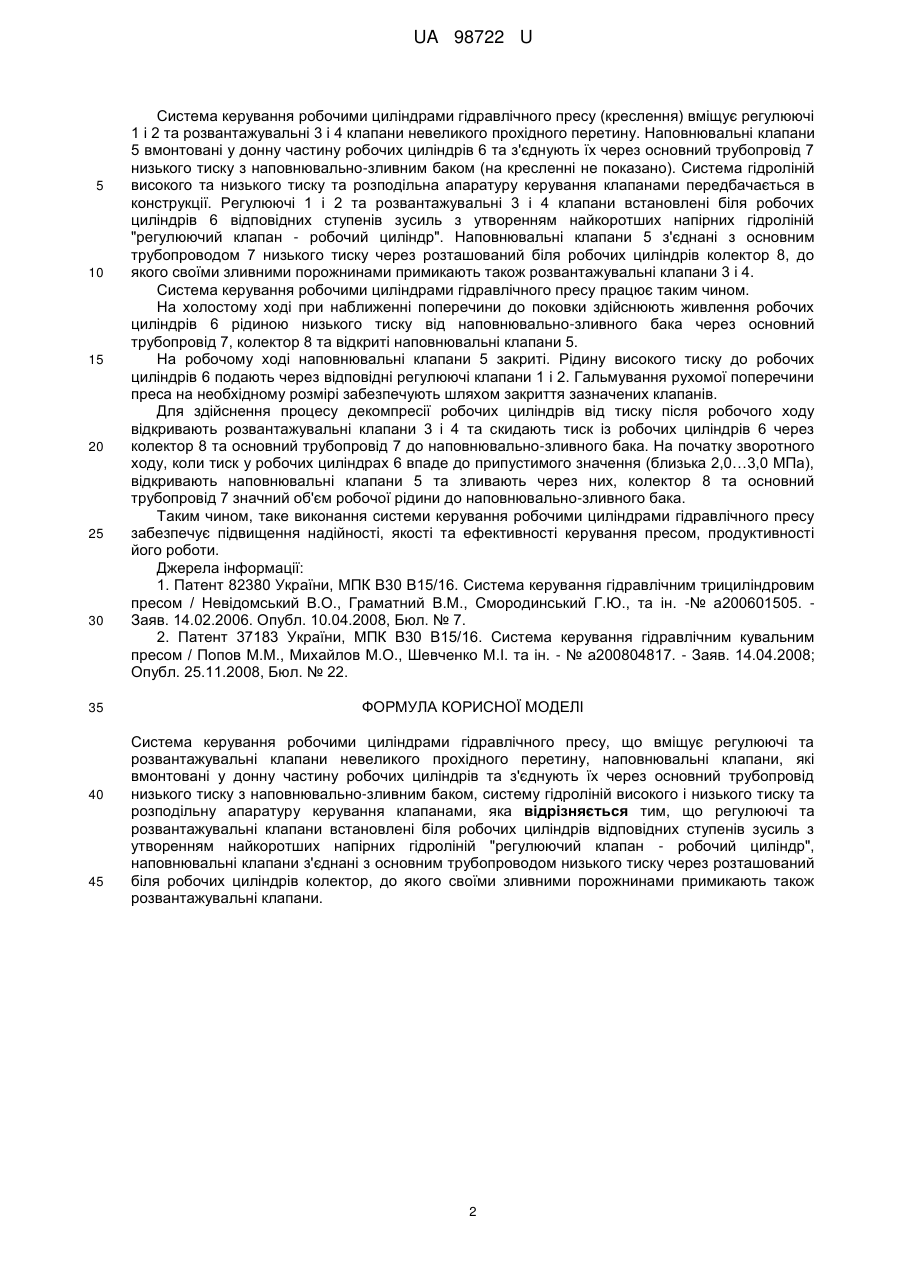

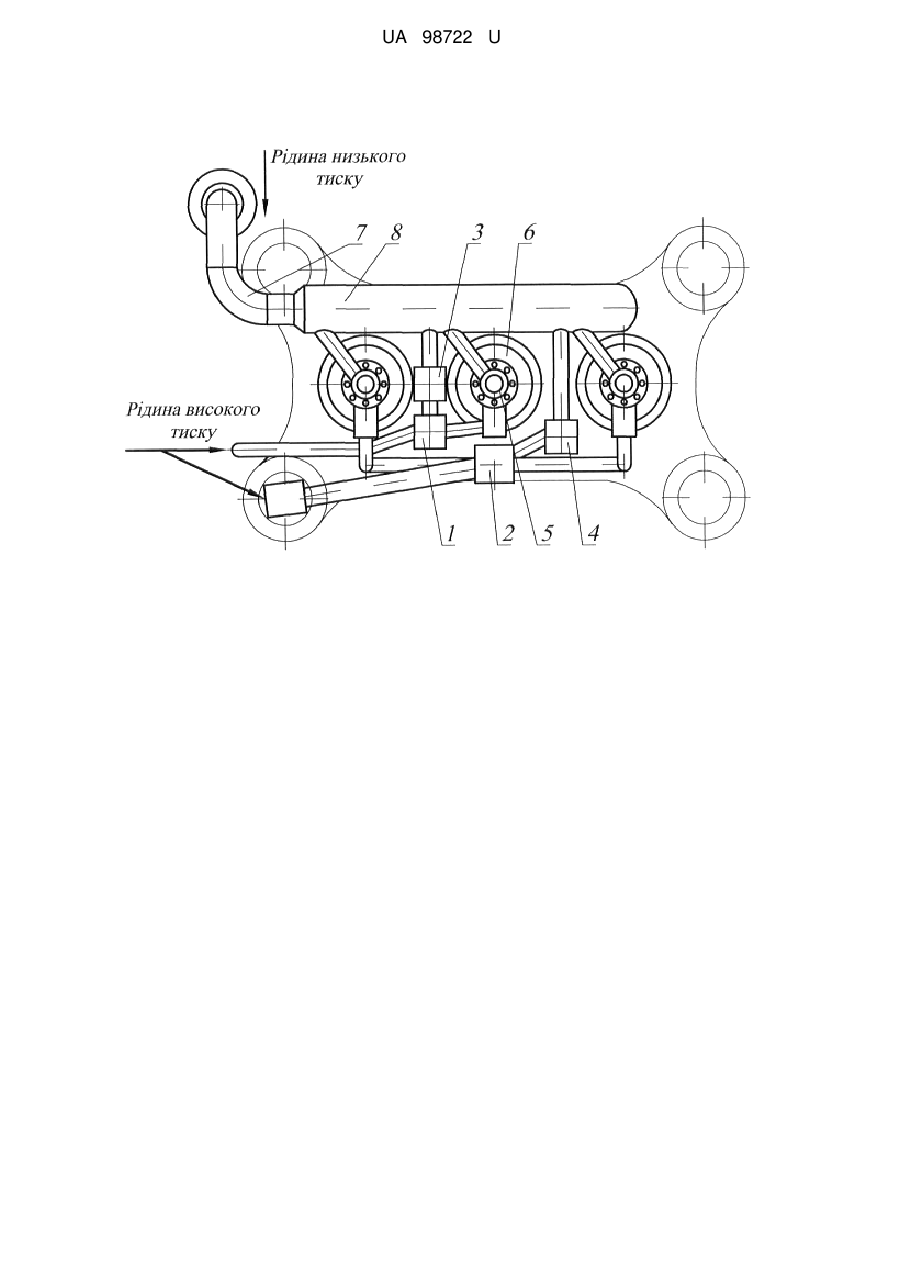

Реферат: UA 98722 U UA 98722 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме до обробки матеріалів тиском і може знайти застосування при створенні та подальшій експлуатації ковальськоштампувального обладнання з гідравлічним приводом. Відома конструкція системи керування гідравлічним трициліндровим пресом, що має центральний і бічні робочі циліндри, з'єднані з джерелом низького тиску, а також зворотні циліндри. Всі вказані циліндри зв'язані гідролініями з джерелом високого тиску та головним розподільником, обладнаним впускними і зливними керованими клапанами і оливосистемою керування. Одні із клапанів підключені до зворотних циліндрів преса, а інші - до центрального робочого циліндра. Систему оснащено керованим зворотним клапаном, надклапанна порожнина якого підключена до гідролінії керування центральним циліндром, а підклапанна порожнина - до гідролінії керування бічними робочими циліндрами. При цьому зворотний клапан оснащено сервоциліндром, підключеним до оливосистеми керування. Також систему постачено сполученими між собою програмними регулюючими пристроями і засобами регулювання та контролю впускних і зливних клапанів головного розподільника [1]. Відома, вибрана за прототип, система керування гідравлічним кувальним пресом [2], в якій система керування робочими циліндрами вміщує: - регулюючі та розвантажувальні клапани невеликого прохідного перетину, встановлені в головному клапанному розподільнику у приямку преса; - наповнювальні клапани, які вмонтовані у донну частину робочих циліндрів та з'єднують їх через основний трубопровід низького тиску з наповнювально-зливним баком; - систему гідроліній високого та низького тиску; - розподільну апаратуру керування клапанами. Загальними суттєвими ознаками відомої та системи, що заявляється, є регулюючі та розвантажувальні клапани невеликого прохідного перетину, наповнювальні клапани, які вмонтовані у донну частину робочих циліндрів та з'єднують їх через основний трубопровід низького тиску з наповнювально-зливним баком, система гідроліній високого і низького тиску та розподільна апаратуру керування клапанами. Недоліком відомої конструкції системи керування робочими циліндрами є велика довжина гідроліній високого тиску "регулюючий клапан - робочий циліндр" та наявність в цих гідролініях місцевих опорів. Відношення гідравлічного опору регулюючого клапана до загального опору гідролінії, що називається коефіцієнтом якості гідросистеми α, при великій довжині гідроліній та кількості місцевих опорів менше значення 0,5. Чим більше коефіцієнт α, тим краще якість та ефективність керування пресом, нижче рівень гідроударів. До того ж велика довжина гідроліній "робочий циліндр - розвантажувальний клапан" подовжує процес декомпресії робочих циліндрів від тиску після робочого ходу та затягує початок зворотного ходу, збільшуючи час машинного циклу преса, а з ним і продуктивність його роботи. В основу корисної моделі поставлена задача удосконалення системи керування робочими циліндрами, в якій шляхом виключення місцевих опорів, наближення регулюючих та розвантажувальних клапанів до відповідних робочих циліндрів досягається отримання значення коефіцієнта а близького до 0,7…0,9, скорочується час процесу декомпресії робочих циліндрів від тиску після робочого ходу та прискорюється початок зворотного ходу. Поставлена задача вирішується тим, що регулюючі та розвантажувальні клапани встановлені біля робочих циліндрів відповідних ступенів зусиль з утворенням найкоротших напірних гідроліній "регулюючий клапан - робочий циліндр", наповнювальні клапани з'єднані з основним трубопроводом низького тиску через розташований біля робочих циліндрів колектор, до якого своїми зливними порожнинами примикають також розвантажувальні клапани. Запропонована система керування робочими циліндрами підвищує надійність, якість та ефективність керування пресом, продуктивність його роботи. Встановлення регулюючих та розвантажувальних клапанів біля робочих циліндрів відповідних ступенів зусиль з утворенням найкоротших напірних гідроліній "регулюючий клапан - робочий циліндр" забезпечує отримання значення коефіцієнта α близького до 0,7…0,9. З'єднання наповнювальних клапанів з основним трубопроводом низького тиску через розташований біля робочих циліндрів колектор забезпечує ефективне живлення робочих циліндрів рідиною низького тиску на холостому ході при наближенні рухомої поперечини до поковки. З'єднання зливних порожнин розвантажувальних клапанів з колектором дозволяє значно скоротити процес декомпресії робочих циліндрів від тиску після робочого ходу та прискорити початок зворотного ходу. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено систему керування робочими циліндрами гідравлічного пресу. 1 UA 98722 U 5 10 15 20 25 30 35 40 45 Система керування робочими циліндрами гідравлічного пресу (креслення) вміщує регулюючі 1 і 2 та розвантажувальні 3 і 4 клапани невеликого прохідного перетину. Наповнювальні клапани 5 вмонтовані у донну частину робочих циліндрів 6 та з'єднують їх через основний трубопровід 7 низького тиску з наповнювально-зливним баком (на кресленні не показано). Система гідроліній високого та низького тиску та розподільна апаратуру керування клапанами передбачається в конструкції. Регулюючі 1 і 2 та розвантажувальні 3 і 4 клапани встановлені біля робочих циліндрів 6 відповідних ступенів зусиль з утворенням найкоротших напірних гідроліній "регулюючий клапан - робочий циліндр". Наповнювальні клапани 5 з'єднані з основним трубопроводом 7 низького тиску через розташований біля робочих циліндрів колектор 8, до якого своїми зливними порожнинами примикають також розвантажувальні клапани 3 і 4. Система керування робочими циліндрами гідравлічного пресу працює таким чином. На холостому ході при наближенні поперечини до поковки здійснюють живлення робочих циліндрів 6 рідиною низького тиску від наповнювально-зливного бака через основний трубопровід 7, колектор 8 та відкриті наповнювальні клапани 5. На робочому ході наповнювальні клапани 5 закриті. Рідину високого тиску до робочих циліндрів 6 подають через відповідні регулюючі клапани 1 і 2. Гальмування рухомої поперечини преса на необхідному розмірі забезпечують шляхом закриття зазначених клапанів. Для здійснення процесу декомпресії робочих циліндрів від тиску після робочого ходу відкривають розвантажувальні клапани 3 і 4 та скидають тиск із робочих циліндрів 6 через колектор 8 та основний трубопровід 7 до наповнювально-зливного бака. На початку зворотного ходу, коли тиск у робочих циліндрах 6 впаде до припустимого значення (близька 2,0…3,0 МПа), відкривають наповнювальні клапани 5 та зливають через них, колектор 8 та основний трубопровід 7 значний об'єм робочої рідини до наповнювально-зливного бака. Таким чином, таке виконання системи керування робочими циліндрами гідравлічного пресу забезпечує підвищення надійності, якості та ефективності керування пресом, продуктивності його роботи. Джерела інформації: 1. Патент 82380 України, МПК В30 В15/16. Система керування гідравлічним трициліндровим пресом / Невідомський В.О., Граматний В.М., Смородинський Г.Ю., та ін. -№ а200601505. Заяв. 14.02.2006. Опубл. 10.04.2008, Бюл. № 7. 2. Патент 37183 України, МПК В30 В15/16. Система керування гідравлічним кувальним пресом / Попов М.М., Михайлов М.О., Шевченко М.І. та ін. - № а200804817. - Заяв. 14.04.2008; Опубл. 25.11.2008, Бюл. № 22. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Система керування робочими циліндрами гідравлічного пресу, що вміщує регулюючі та розвантажувальні клапани невеликого прохідного перетину, наповнювальні клапани, які вмонтовані у донну частину робочих циліндрів та з'єднують їх через основний трубопровід низького тиску з наповнювально-зливним баком, систему гідроліній високого і низького тиску та розподільну апаратуру керування клапанами, яка відрізняється тим, що регулюючі та розвантажувальні клапани встановлені біля робочих циліндрів відповідних ступенів зусиль з утворенням найкоротших напірних гідроліній "регулюючий клапан - робочий циліндр", наповнювальні клапани з'єднані з основним трубопроводом низького тиску через розташований біля робочих циліндрів колектор, до якого своїми зливними порожнинами примикають також розвантажувальні клапани. 2 UA 98722 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
