Система керування зворотними циліндрами гідравлічного преса

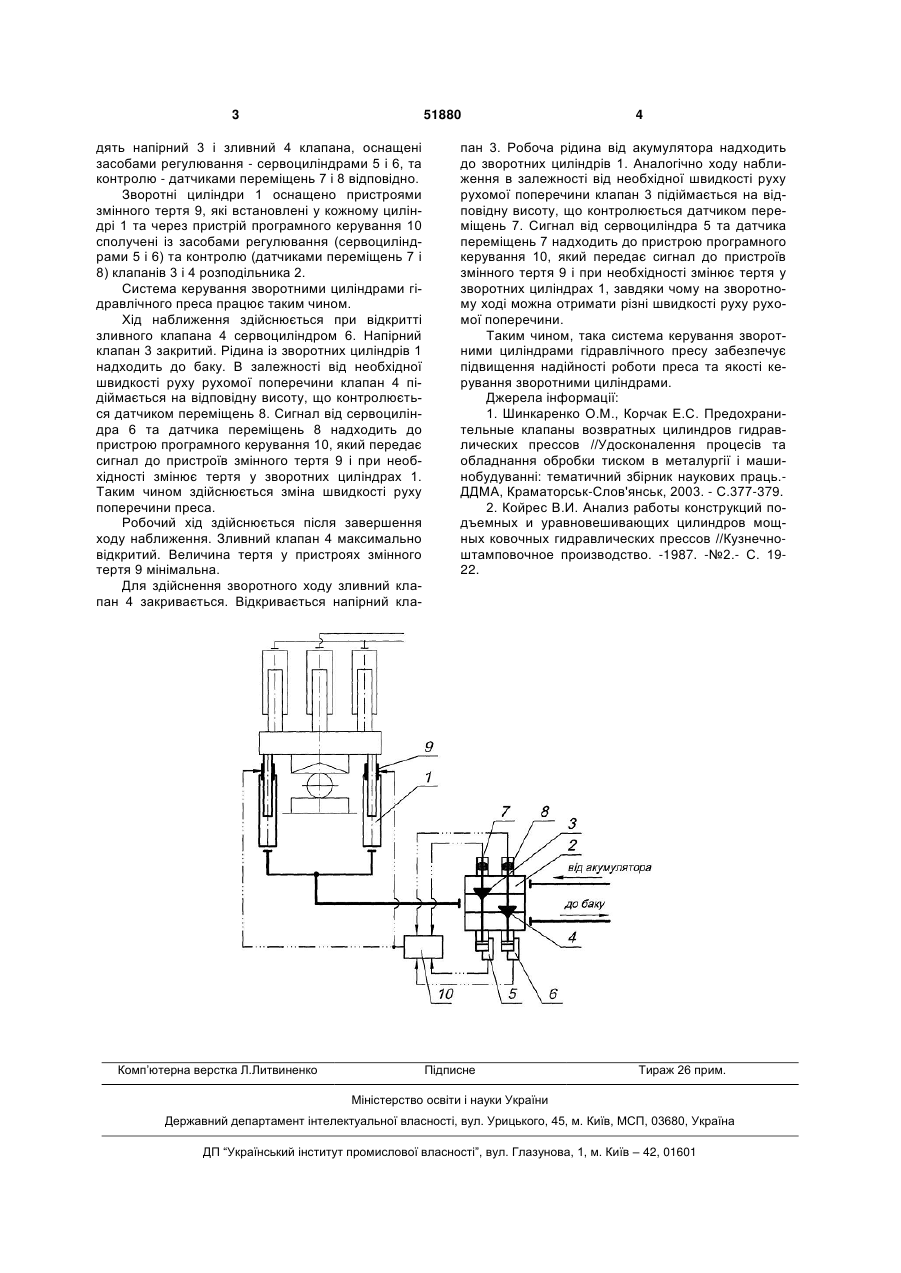

Система керування зворотними циліндрами гідравлічного преса, що містить зворотні циліндри, клапанний розподільник та систему гідроліній, яка відрізняється тим, що зворотні циліндри оснащено пристроями змінного тертя, які встановлені у кожному циліндрі та програмно сполучені із засобами регулювання та контролю клапанів розподільника зворотних циліндрів. (19) (21) u200913662 (22) 28.12.2009 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) КОРЧАК ОЛЕНА СЕРГІЇВНА, ПОПОВИЧ ЮЛІЯ ВАСИЛІВНА (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 51880 дять напірний 3 і зливний 4 клапана, оснащені засобами регулювання - сервоциліндрами 5 і 6, та контролю - датчиками переміщень 7 і 8 відповідно. Зворотні циліндри 1 оснащено пристроями змінного тертя 9, які встановлені у кожному циліндрі 1 та через пристрій програмного керування 10 сполучені із засобами регулювання (сервоциліндрами 5 і 6) та контролю (датчиками переміщень 7 і 8) клапанів 3 і 4 розподільника 2. Система керування зворотними циліндрами гідравлічного преса працює таким чином. Хід наближення здійснюється при відкритті зливного клапана 4 сервоциліндром 6. Напірний клапан 3 закритий. Рідина із зворотних циліндрів 1 надходить до баку. В залежності від необхідної швидкості руху рухомої поперечини клапан 4 підіймається на відповідну висоту, що контролюється датчиком переміщень 8. Сигнал від сервоциліндра 6 та датчика переміщень 8 надходить до пристрою програмного керування 10, який передає сигнал до пристроїв змінного тертя 9 і при необхідності змінює тертя у зворотних циліндрах 1. Таким чином здійснюється зміна швидкості руху поперечини преса. Робочий хід здійснюється після завершення ходу наближення. Зливний клапан 4 максимально відкритий. Величина тертя у пристроях змінного тертя 9 мінімальна. Для здійснення зворотного ходу зливний клапан 4 закривається. Відкривається напірний кла Комп’ютерна верстка Л.Литвиненко 4 пан 3. Робоча рідина від акумулятора надходить до зворотних циліндрів 1. Аналогічно ходу наближення в залежності від необхідної швидкості руху рухомої поперечини клапан 3 підіймається на відповідну висоту, що контролюється датчиком переміщень 7. Сигнал від сервоциліндра 5 та датчика переміщень 7 надходить до пристрою програмного керування 10, який передає сигнал до пристроїв змінного тертя 9 і при необхідності змінює тертя у зворотних циліндрах 1, завдяки чому на зворотному ході можна отримати різні швидкості руху рухомої поперечини. Таким чином, така система керування зворотними циліндрами гідравлічного пресу забезпечує підвищення надійності роботи преса та якості керування зворотними циліндрами. Джерела інформації: 1. Шинкаренко О.М., Корчак Е.С. Предохранительные клапаны возвратных цилиндров гидравлических прессов //Удосконалення процесів та обладнання обробки тиском в металургії і машинобудуванні: тематичний збірник наукових праць.ДДМА, Краматорськ-Слов'янськ, 2003. - С.377-379. 2. Койрес В.И. Анализ работы конструкций подъемных и уравновешивающих цилиндров мощных ковочных гидравлических прессов //Кузнечноштамповочное производство. -1987. -№2.- С. 1922. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
