Система керування зворотними циліндрами гідравлічного преса

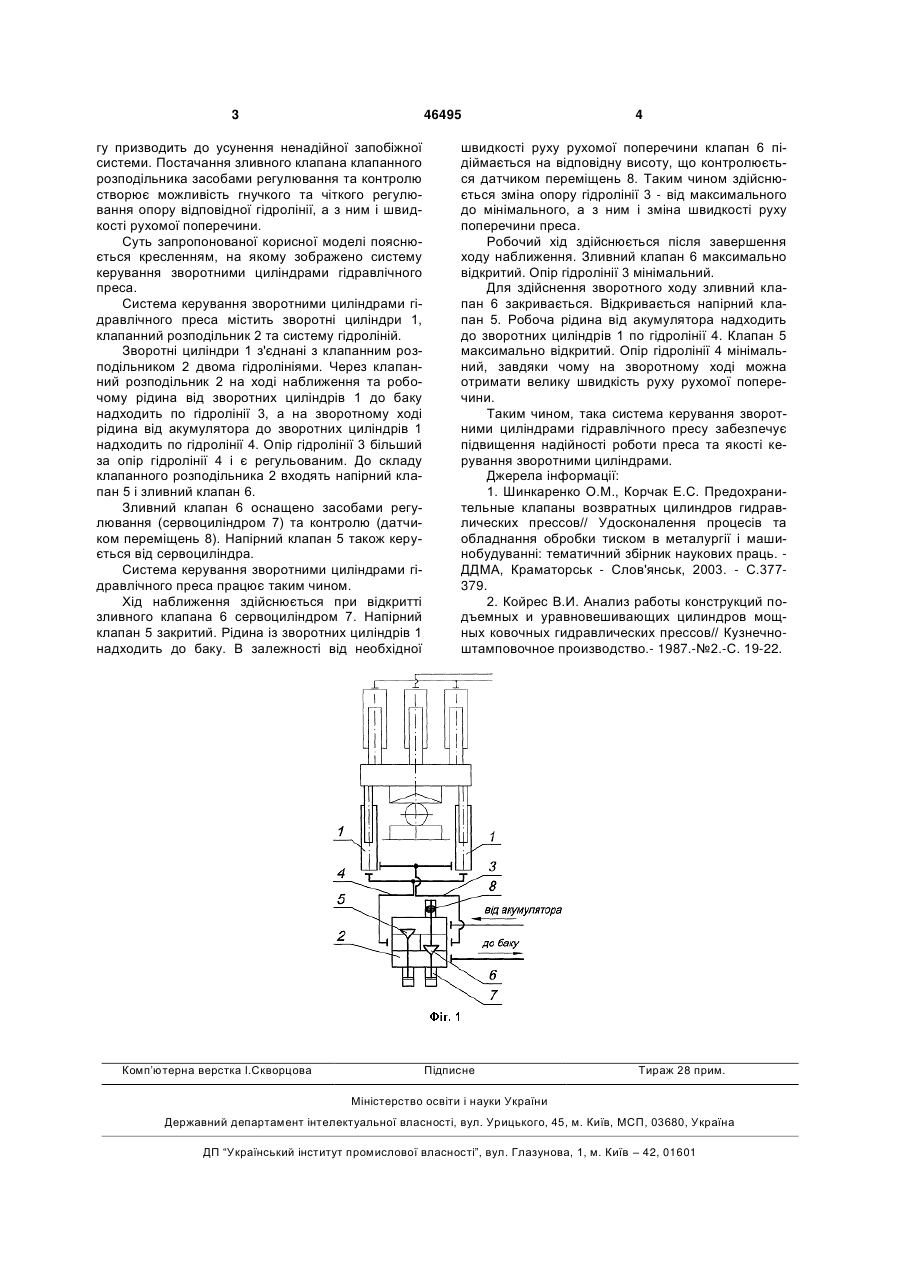

Система керування зворотними циліндрами гідравлічного преса, що містить зворотні циліндри, клапанний розподільник та систему гідроліній, яка відрізняється тим, що зворотні циліндри з'єднані 3 46495 гу призводить до усунення ненадійної запобіжної системи. Постачання зливного клапана клапанного розподільника засобами регулювання та контролю створює можливість гнучкого та чіткого регулювання опору відповідної гідролінії, а з ним і швидкості рухомої поперечини. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено систему керування зворотними циліндрами гідравлічного преса. Система керування зворотними циліндрами гідравлічного преса містить зворотні циліндри 1, клапанний розподільник 2 та систему гідроліній. Зворотні циліндри 1 з'єднані з клапанним розподільником 2 двома гідролініями. Через клапанний розподільник 2 на ході наближення та робочому рідина від зворотних циліндрів 1 до баку надходить по гідролінії 3, а на зворотному ході рідина від акумулятора до зворотних циліндрів 1 надходить по гідролінії 4. Опір гідролінії 3 більший за опір гідролінії 4 і є регульованим. До складу клапанного розподільника 2 входять напірний клапан 5 і зливний клапан 6. Зливний клапан 6 оснащено засобами регулювання (сервоциліндром 7) та контролю (датчиком переміщень 8). Напірний клапан 5 також керується від сервоциліндра. Система керування зворотними циліндрами гідравлічного преса працює таким чином. Хід наближення здійснюється при відкритті зливного клапана 6 сервоциліндром 7. Напірний клапан 5 закритий. Рідина із зворотних циліндрів 1 надходить до баку. В залежності від необхідної Комп’ютерна верстка І.Скворцова 4 швидкості руху рухомої поперечини клапан 6 підіймається на відповідну висоту, що контролюється датчиком переміщень 8. Таким чином здійснюється зміна опору гідролінії 3 - від максимального до мінімального, а з ним і зміна швидкості руху поперечини преса. Робочий хід здійснюється після завершення ходу наближення. Зливний клапан 6 максимально відкритий. Опір гідролінії 3 мінімальний. Для здійснення зворотного ходу зливний клапан 6 закривається. Відкривається напірний клапан 5. Робоча рідина від акумулятора надходить до зворотних циліндрів 1 по гідролінії 4. Клапан 5 максимально відкритий. Опір гідролінії 4 мінімальний, завдяки чому на зворотному ході можна отримати велику швидкість руху рухомої поперечини. Таким чином, така система керування зворотними циліндрами гідравлічного пресу забезпечує підвищення надійності роботи преса та якості керування зворотними циліндрами. Джерела інформації: 1. Шинкаренко О.М., Корчак Е.С. Предохранительные клапаны возвратных цилиндров гидравлических прессов// Удосконалення процесів та обладнання обробки тиском в металургії і машинобудуванні: тематичний збірник наукових праць. ДДМА, Краматорськ - Слов'янськ, 2003. - С.377379. 2. Койрес В.И. Анализ работы конструкций подъемных и уравновешивающих цилиндров мощных ковочных гидравлических прессов// Кузнечноштамповочное производство.- 1987.-№2.-С. 19-22. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
