Спосіб підготовки поліметалічних руд до флотації

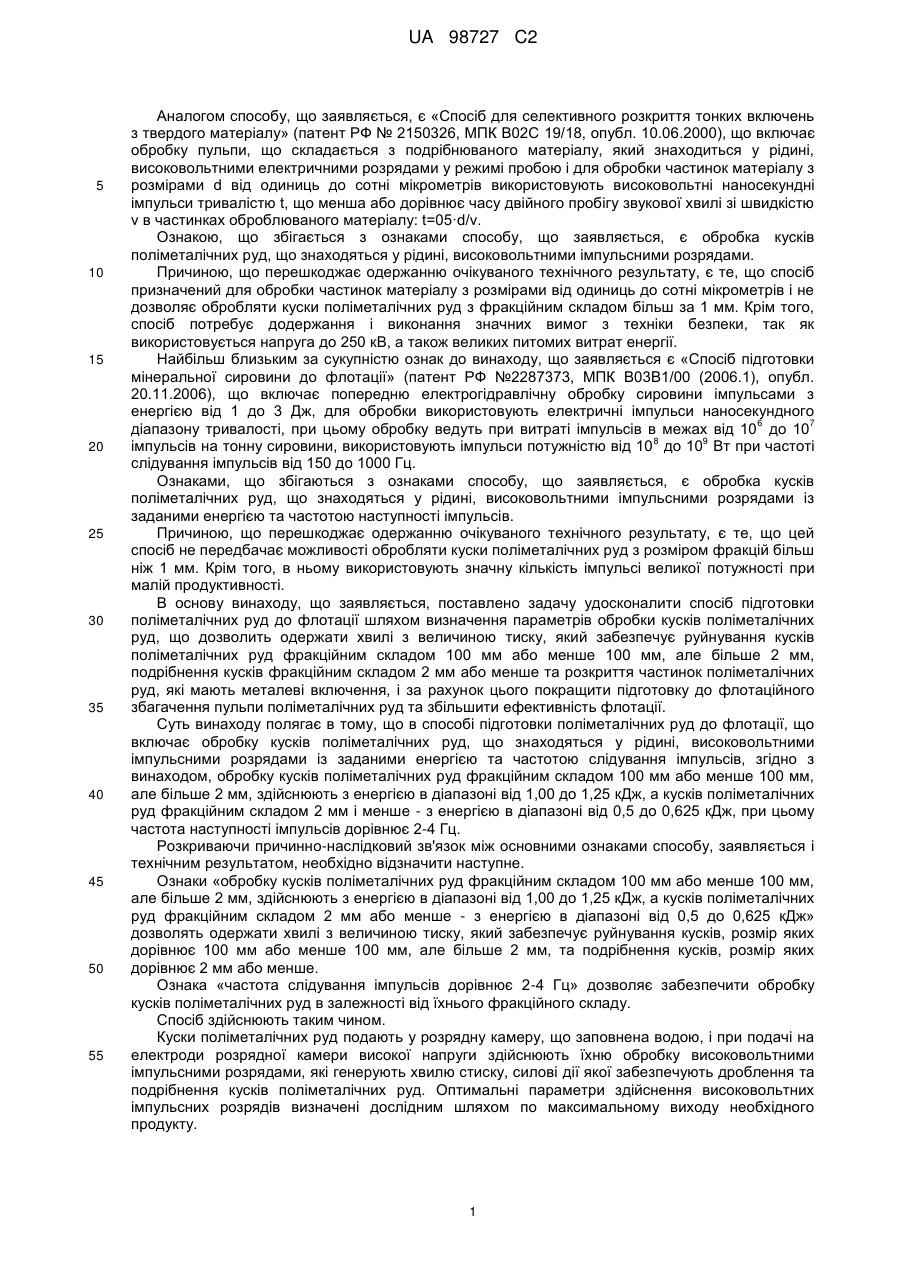

Реферат: Винахід належить до збагачення мінеральної сировини. Спосіб підготовки поліметалічних руд до флотації включає обробку кусків поліметалічних руд, що знаходяться у рідині, високовольтними імпульсними розрядами із заданими енергією та частотою слідування імпульсів. Згідно з винаходом, обробку кусків поліметалічних руд фракційним складом 100 мм або менше 100 мм, але більше 2 мм, здійснюють з енергією в діапазоні від 1,00 до 1,25 кДж, а кусків поліметалічних руд фракційним складом 2 мм або менше - з енергією в діапазоні від 0,5 до 0,625 кДж, при цьому частота слідування імпульсів дорівнює 2-4 Гц. Винахід забезпечує дроблення кусків поліметалічних руд та розкриття їх частинок, які мають металеві включення, і за рахунок цього покращення підготовки до флотації та збільшення її ефективності. UA 98727 C2 (12) UA 98727 C2 UA 98727 C2 5 10 15 20 25 30 35 40 45 50 55 Аналогом способу, що заявляється, є «Спосіб для селективного розкриття тонких включень з твердого матеріалу» (патент РФ № 2150326, МПК В02С 19/18, опубл. 10.06.2000), що включає обробку пульпи, що складається з подрібнюваного матеріалу, який знаходиться у рідині, високовольтними електричними розрядами у режимі пробою і для обробки частинок матеріалу з розмірами d від одиниць до сотні мікрометрів використовують високовольтні наносекундні імпульси тривалістю t, що менша або дорівнює часу двійного пробігу звукової хвилі зі швидкістю v в частинках оброблюваного матеріалу: t=05·d/v. Ознакою, що збігається з ознаками способу, що заявляється, є обробка кусків поліметалічних руд, що знаходяться у рідині, високовольтними імпульсними розрядами. Причиною, що перешкоджає одержанню очікуваного технічного результату, є те, що спосіб призначений для обробки частинок матеріалу з розмірами від одиниць до сотні мікрометрів і не дозволяє обробляти куски поліметалічних руд з фракційним складом більш за 1 мм. Крім того, спосіб потребує додержання і виконання значних вимог з техніки безпеки, так як використовується напруга до 250 кВ, а також великих питомих витрат енергії. Найбільш близьким за сукупністю ознак до винаходу, що заявляється є «Спосіб підготовки мінеральної сировини до флотації» (патент РФ №2287373, МПК В03В1/00 (2006.1), опубл. 20.11.2006), що включає попередню електрогідравлічну обробку сировини імпульсами з енергією від 1 до 3 Дж, для обробки використовують електричні імпульси наносекундного 6 7 діапазону тривалості, при цьому обробку ведуть при витраті імпульсів в межах від 10 до 10 8 9 імпульсів на тонну сировини, використовують імпульси потужністю від 10 до 10 Вт при частоті слідування імпульсів від 150 до 1000 Гц. Ознаками, що збігаються з ознаками способу, що заявляється, є обробка кусків поліметалічних руд, що знаходяться у рідині, високовольтними імпульсними розрядами із заданими енергією та частотою наступності імпульсів. Причиною, що перешкоджає одержанню очікуваного технічного результату, є те, що цей спосіб не передбачає можливості обробляти куски поліметалічних руд з розміром фракцій більш ніж 1 мм. Крім того, в ньому використовують значну кількість імпульсі великої потужності при малій продуктивності. В основу винаходу, що заявляється, поставлено задачу удосконалити спосіб підготовки поліметалічних руд до флотації шляхом визначення параметрів обробки кусків поліметалічних руд, що дозволить одержати хвилі з величиною тиску, який забезпечує руйнування кусків поліметалічних руд фракційним складом 100 мм або менше 100 мм, але більше 2 мм, подрібнення кусків фракційним складом 2 мм або менше та розкриття частинок поліметалічних руд, які мають металеві включення, і за рахунок цього покращити підготовку до флотаційного збагачення пульпи поліметалічних руд та збільшити ефективність флотації. Суть винаходу полягає в тому, що в способі підготовки поліметалічних руд до флотації, що включає обробку кусків поліметалічних руд, що знаходяться у рідині, високовольтними імпульсними розрядами із заданими енергією та частотою слідування імпульсів, згідно з винаходом, обробку кусків поліметалічних руд фракційним складом 100 мм або менше 100 мм, але більше 2 мм, здійснюють з енергією в діапазоні від 1,00 до 1,25 кДж, а кусків поліметалічних руд фракційним складом 2 мм і менше - з енергією в діапазоні від 0,5 до 0,625 кДж, при цьому частота наступності імпульсів дорівнює 2-4 Гц. Розкриваючи причинно-наслідковий зв'язок між основними ознаками способу, заявляється і технічним результатом, необхідно відзначити наступне. Ознаки «обробку кусків поліметалічних руд фракційним складом 100 мм або менше 100 мм, але більше 2 мм, здійснюють з енергією в діапазоні від 1,00 до 1,25 кДж, а кусків поліметалічних руд фракційним складом 2 мм або менше - з енергією в діапазоні від 0,5 до 0,625 кДж» дозволять одержати хвилі з величиною тиску, який забезпечує руйнування кусків, розмір яких дорівнює 100 мм або менше 100 мм, але більше 2 мм, та подрібнення кусків, розмір яких дорівнює 2 мм або менше. Ознака «частота слідування імпульсів дорівнює 2-4 Гц» дозволяє забезпечити обробку кусків поліметалічних руд в залежності від їхнього фракційного складу. Спосіб здійснюють таким чином. Куски поліметалічних руд подають у розрядну камеру, що заповнена водою, і при подачі на електроди розрядної камери високої напруги здійснюють їхню обробку високовольтними імпульсними розрядами, які генерують хвилю стиску, силові дії якої забезпечують дроблення та подрібнення кусків поліметалічних руд. Оптимальні параметри здійснення високовольтних імпульсних розрядів визначені дослідним шляхом по максимальному виходу необхідного продукту. 1 UA 98727 C2 5 10 15 20 25 30 Обробку кусків поліметалічних руд фракційним складом 100 мм і менше, здійснюють з енергією в діапазоні від 1,00 до 1,25 кДж. Така енергія дозволяє одержати хвилі стиску з величиною тиску, яка забезпечує руйнування кусків поліметалічних руд фракції від 100 мм і менше та розкриття частинок поліметалічних руд, які мають металеві включення, і одержати пульпу, яка необхідна для якісної флотації. Обробку кусків поліметалічних руд фракційним складом 2 мм і менше здійснюють з енергією в діапазоні від 0,5 до 0,625 кДж. Така енергія дозволяє одержати хвилі з величиною тиску, який забезпечує подрібнення кусків поліметалічних руд фракції від 2 мм і менше та розкриття частинок поліметалічних руд, які мають металеві включення, і одержати пульпу, яка необхідна для якісної флотації. Частота слідування імпульсів високовольтних імпульсних розрядів дорівнює 2-4 Гц в залежності від фракційного складу кусків поліметалічних руд. Більш крупні куски обробляють з частотою 2 Гц, а подрібнення - здійснюють при частоті 4 Гц. Приклад. Способом, що заявляється, проводили підготовку до флотації двох зразків поліметалічних руд, що містять кольорові метали. Перший зразок містив куски поліметалічних руд фракції від 100 мм і менше, другий - куски поліметалічних руд фракції від 2 мм і менше. Обробку першого зразка здійснювали з енергією 1,0 кДж та частотою слідування імпульсів 2 Гц, а другого - з енергією 0,5 кДж та частотою слідування імпульсів 4 Гц. Результати електророзрядної обробки зразків представлені на гістограмі фракційного складу подрібнених кусків поліметалічної руди. Одержаний фракційний склад частинок поліметалічної руди дозволяє покращити підготовку до флотаційного збагачення пульпи поліметалічних руд та в подальшому збільшити ефективність флотації. Таким чином, запропонований спосіб підготовки поліметалічних руд до флотації дозволить одержати хвилі з величиною тиску, який забезпечує руйнування кусків поліметалічних руд фракційним складом 100 мм і менше, подрібнення кусків фракційним складом 2 мм і менше та розкриття частинок поліметалічних руд, які мають металеві включення, і за рахунок цього покращити підготовку до флотаційного збагачення пульпи поліметалічних руд та збільшити ефективність флотації. ФОРМУЛА ВИНАХОДУ 35 40 Спосіб підготовки поліметалічних руд до флотації, що включає обробку кусків поліметалічних руд, що знаходяться у рідині, високовольтними імпульсними розрядами із заданими енергією та частотою слідування імпульсів, який відрізняється тим, що обробку кусків поліметалічних руд фракційним складом 100 мм або менше 100 мм, але більше 2 мм, здійснюють з енергією в діапазоні від 1,00 до 1,25 кДж, а кусків поліметалічних руд фракційним складом 2 мм або менше - з енергією в діапазоні від 0,5 до 0,625 кДж, при цьому частота слідування імпульсів дорівнює 24 Гц. 2 UA 98727 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
