Комбайн зернозбиральний

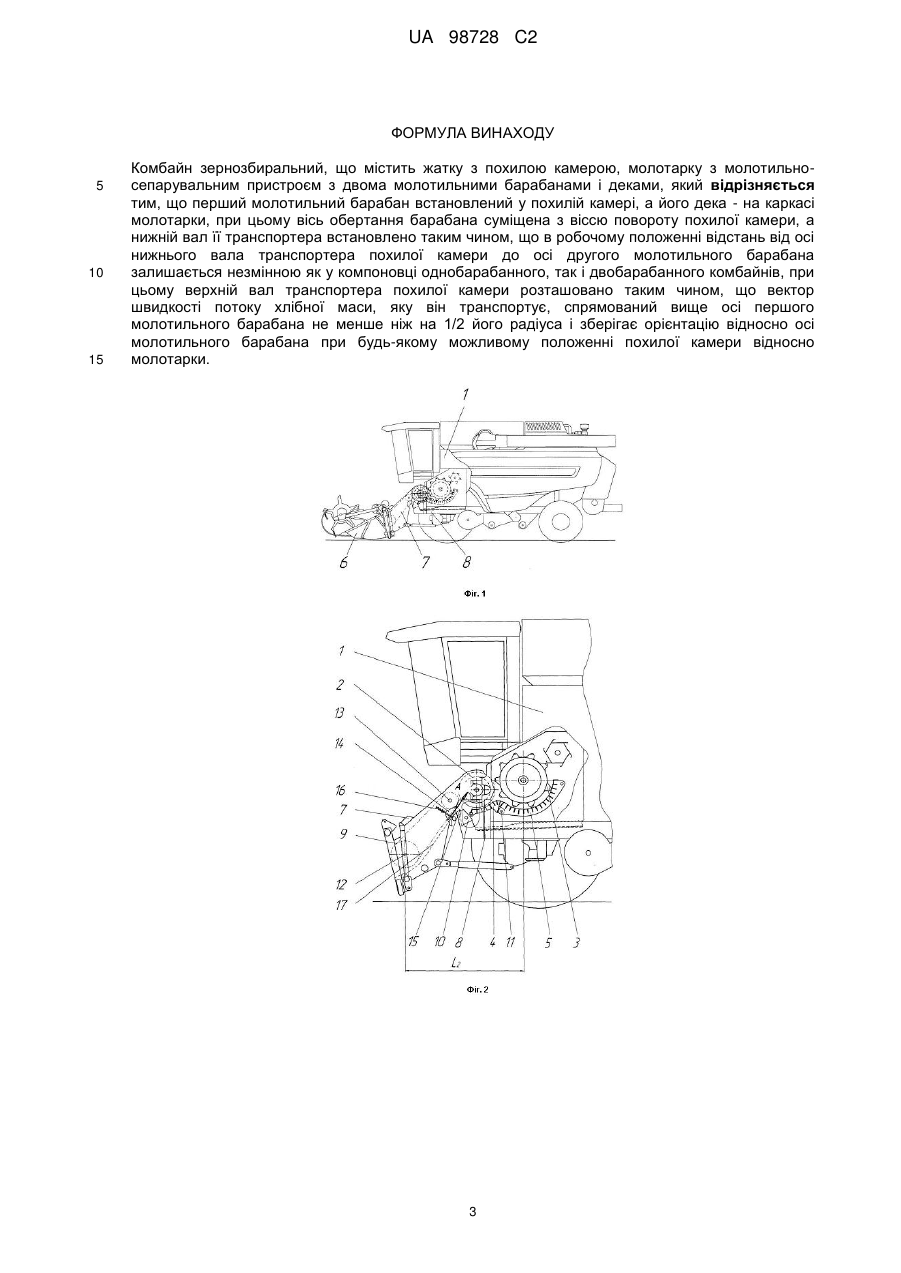

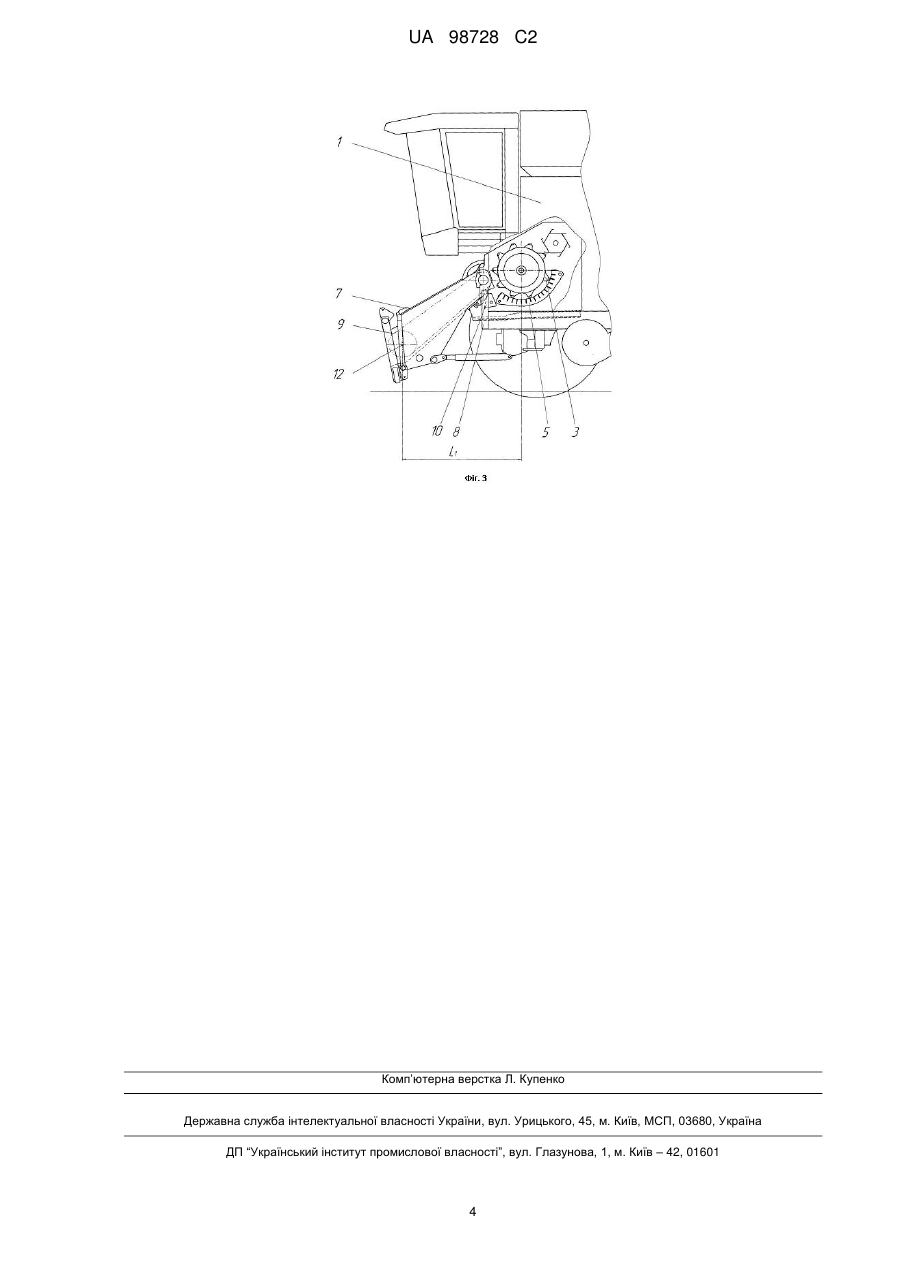

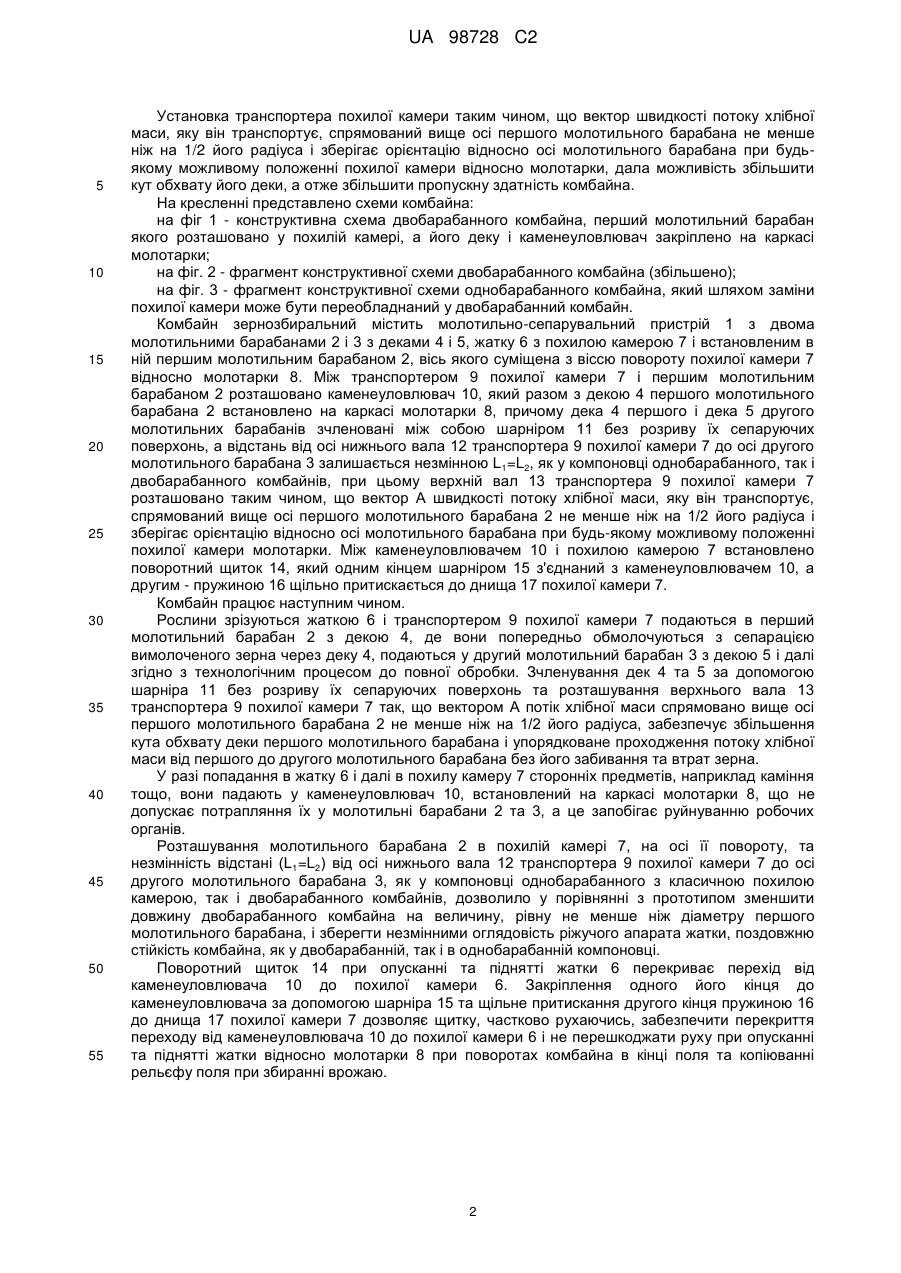

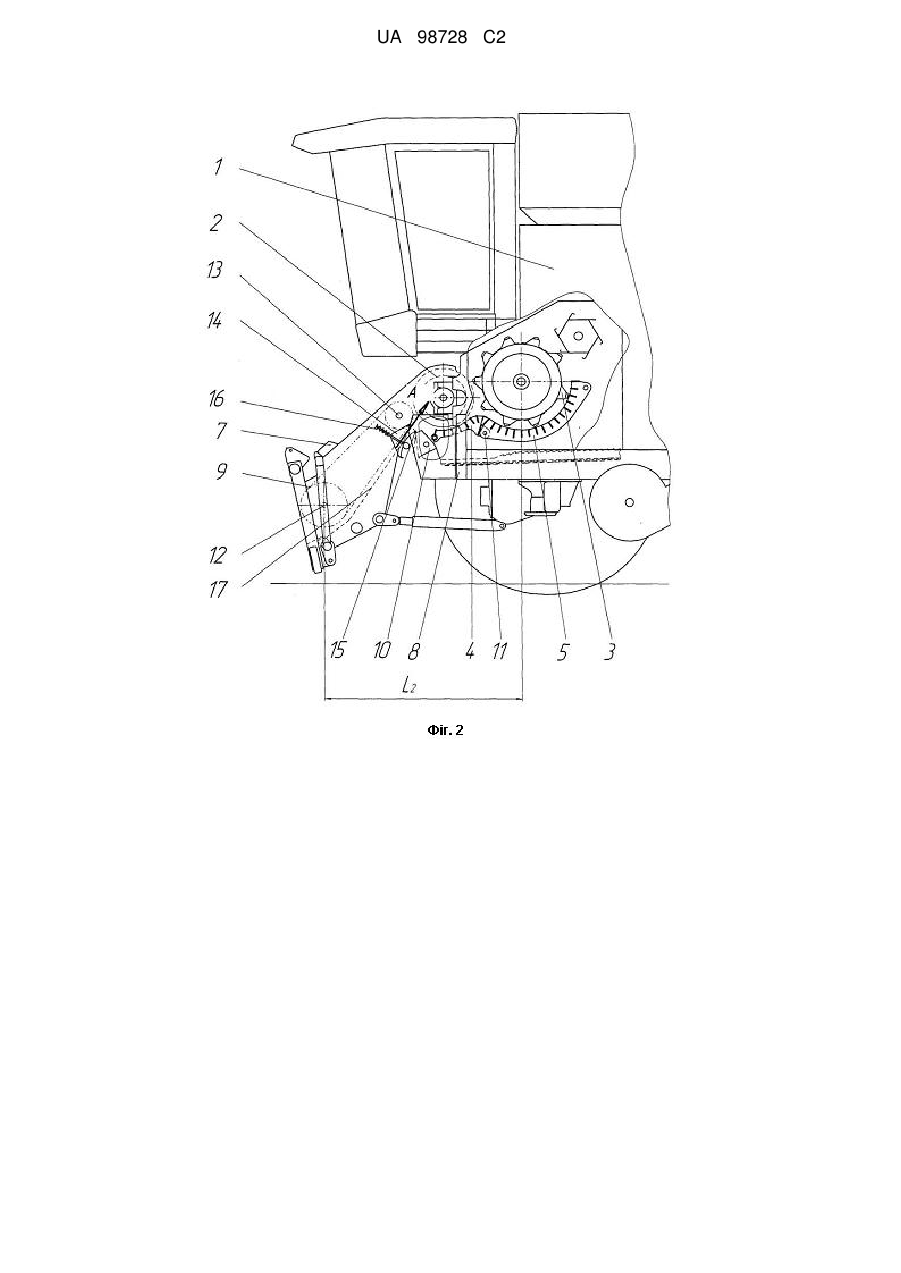

Реферат: Заявлений комбайн зернозбиральний містить жатку з похилою камерою, молотарку з молотильно-сепарувальним пристроєм з двома молотильними барабанами і деками. Перший молотильний барабан встановлений у похилій камері, а його дека - на каркасі молотарки. Вісь обертання барабана суміщена з віссю повороту похилої камери. Нижній вал її транспортера встановлено таким чином, що в робочому положенні відстань від осі нижнього валу транспортера похилої камери до осі другого молотильного барабану залишається незмінною як у компоновці однобарабанного, так і двохбарабанного комбайнів. Верхній вал транспортера похилої камери розташовано таким чином, що вектор швидкості потоку хлібної маси, яку він транспортує, спрямований вище осі першого молотильного барабана не менше ніж 1/2 його радіуса і зберігає орієнтацію відносно осі молотильного барабана при будь-якому можливому положенні похилої камери відносно молотарки. UA 98728 C2 (12) UA 98728 C2 UA 98728 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується галузі сільськогосподарського машинобудування, зокрема самохідних зернозбиральних комбайнів. Відомі зернозбиральні комбайни з фронтальним пристроєм для збирання маси, наприклад жаткою, і розташованою за цим пристроєм похилою камерою, з якої зібрана маса подається до молотильного барабана тангенціального типу з поперечним розташуванням ротора відносно напрямку руху технологічного матеріалу при його обробці і далі на очистку, наприклад зернозбиральні комбайни Росії ("Єнісей-1200", "Дон-1500"), України ("Славутич"), Польщі ("Бізон") та інші, натурні зразки. Недоліком цих комбайнів є те, що інтенсивність вимолоту недостатня і, як наслідок, продуктивність агрегату зменшується, а при збільшенні швидкості втрати зерна стають значними. Для вирішення цієї проблеми впроваджують комбайни, які мають два або більше молотильних барабанів, в яких основний молотильний барабан розміщений за пристроями для попереднього відділення вільного зерна з вороху, наприклад, за патентом України на винахід № 40003 від 12.08.1999, кл. A01F 7/00, № 54577 від 20.07.2000, кл. A01F 7/00, № 72478 від 18.04.2001, кл. A01D 41/02, з пріоритетом від 19.04.2000 p., а також PCT № WO 91/00001 від 02.07.1990, кл. A01F 12/44. Однак, впровадження цих конструкцій збільшує габарити комбайнів та не дає змоги при необхідності переобладнати ці комбайни з однобарабанних у двобарабанні і навпаки. Найбільш близьким аналогом за технічною суттю є зернозбиральний комбайн, який містить жатку з похилою камерою та самохідну молотарку з молотильно-сепарувальним пристроєм з двома молотильними барабанами і деками, під якими розташовано транспортну дошку (патент BY № 10376 від 17.01.2005, кл. F01D 41/02, A01F 12/18). Недоліками заявленої конструкції прототипу є: - перший молотильний барабан за допомогою проставки жорстко закріплено на каркасі молотарки між похилою камерою і другим молотильним барабаном, у зв'язку з чим довжина двобарабанного комбайна у порівнянні з однобарабанним збільшується не менше ніж на діаметр першого молотильного барабана; - при трансформації в однобарабанний комбайн похила камера, відповідно і жатка комбайна, наближається до осі другого барабана, у зв'язку з чим або з кабіни комбайна не буде видно ріжучий апарат жатки (що знижує технологічну і технічну надійність комбайна), або доведеться свідомо подовжити похилу камеру більше, ніж це необхідно для двобарабанної модифікації комбайна, бо доведеться відсовувати назад кабіну і скорочувати об'єм бункера, який встановлений за кабіною. В основу винаходу поставлено задачу створити нову конструкцію високопродуктивного двобарабанного зернозбирального комбайна зі зменшеними габаритами і масою, позбавленого недоліків описаного вище прототипу, при його трансформації у однобарабанний комбайн. Для вирішення поставленої задачі у зернозбиральному комбайні, який містить жатку з похилою камерою, молотарку з молотильно-сепарувальним пристроєм з двома молотильними барабанами і деками, згідно з винаходом, перший молотильний барабан встановлено у похилій камері, а його деку - на каркасі молотарки, при цьому вісь обертання барабана суміщена з віссю повороту похилої камери, а нижній вал її транспортера встановлено таким чином, що у робочому положенні відстань від осі нижнього вала транспортера похилої камери до осі другого молотильного барабана залишається незмінною як у компоновці однобарабанного, так і двобарабанного комбайнів, при цьому верхній вал транспортера похилої камери розташовано таким чином, що вектор швидкості потоку хлібної маси, яку він транспортує, спрямований вище осі першого молотильного барабана не менше ніж на 1/2 його радіуса і зберігає орієнтацію відносно осі молотильного барабана при будь-якому можливому положенні похилої камери відносно молотарки. Розміщення першого молотильного барабана в похилій камері і суміщення його осі з віссю її повороту відносно молотарки, а також установка осі нижнього вала транспортера похилої камери таким чином, щоб у робочому положенні відстань від його осі до осі другого молотильного барабана залишалася такою ж, як і в компоновці однобарабанного комбайна з класичною похилою камерою, дозволило у порівнянні з прототипом зменшити довжину двобарабанного комбайна на величину, рівну не менше ніж діаметру першого молотильного барабана, і зберегти незмінними оглядовість ріжучого апарата жатки, поздовжню стійкість комбайна як у двобарабанній, так і в однобарабанній компоновці. Закріплення деки першого молотильного барабана на каркасі молотарки виключило її переміщення при повороті похилої камери, що дозволило забезпечити більш високу надійність протікання технологічного процесу при роботі з піднятою похилою камерою. 1 UA 98728 C2 5 10 15 20 25 30 35 40 45 50 55 Установка транспортера похилої камери таким чином, що вектор швидкості потоку хлібної маси, яку він транспортує, спрямований вище осі першого молотильного барабана не менше ніж на 1/2 його радіуса і зберігає орієнтацію відносно осі молотильного барабана при будьякому можливому положенні похилої камери відносно молотарки, дала можливість збільшити кут обхвату його деки, а отже збільшити пропускну здатність комбайна. На кресленні представлено схеми комбайна: на фіг 1 - конструктивна схема двобарабанного комбайна, перший молотильний барабан якого розташовано у похилій камері, а його деку і каменеуловлювач закріплено на каркасі молотарки; на фіг. 2 - фрагмент конструктивної схеми двобарабанного комбайна (збільшено); на фіг. 3 - фрагмент конструктивної схеми однобарабанного комбайна, який шляхом заміни похилої камери може бути переобладнаний у двобарабанний комбайн. Комбайн зернозбиральний містить молотильно-сепарувальний пристрій 1 з двома молотильними барабанами 2 і 3 з деками 4 і 5, жатку 6 з похилою камерою 7 і встановленим в ній першим молотильним барабаном 2, вісь якого суміщена з віссю повороту похилої камери 7 відносно молотарки 8. Між транспортером 9 похилої камери 7 і першим молотильним барабаном 2 розташовано каменеуловлювач 10, який разом з декою 4 першого молотильного барабана 2 встановлено на каркасі молотарки 8, причому дека 4 першого і дека 5 другого молотильних барабанів зчленовані між собою шарніром 11 без розриву їх сепаруючих поверхонь, а відстань від осі нижнього вала 12 транспортера 9 похилої камери 7 до осі другого молотильного барабана 3 залишається незмінною L1=L2, як у компоновці однобарабанного, так і двобарабанного комбайнів, при цьому верхній вал 13 транспортера 9 похилої камери 7 розташовано таким чином, що вектор А швидкості потоку хлібної маси, яку він транспортує, спрямований вище осі першого молотильного барабана 2 не менше ніж на 1/2 його радіуса і зберігає орієнтацію відносно осі молотильного барабана при будь-якому можливому положенні похилої камери молотарки. Між каменеуловлювачем 10 і похилою камерою 7 встановлено поворотний щиток 14, який одним кінцем шарніром 15 з'єднаний з каменеуловлювачем 10, а другим - пружиною 16 щільно притискається до днища 17 похилої камери 7. Комбайн працює наступним чином. Рослини зрізуються жаткою 6 і транспортером 9 похилої камери 7 подаються в перший молотильний барабан 2 з декою 4, де вони попередньо обмолочуються з сепарацією вимолоченого зерна через деку 4, подаються у другий молотильний барабан 3 з декою 5 і далі згідно з технологічним процесом до повної обробки. Зчленування дек 4 та 5 за допомогою шарніра 11 без розриву їх сепаруючих поверхонь та розташування верхнього вала 13 транспортера 9 похилої камери 7 так, що вектором А потік хлібної маси спрямовано вище осі першого молотильного барабана 2 не менше ніж на 1/2 його радіуса, забезпечує збільшення кута обхвату деки першого молотильного барабана і упорядковане проходження потоку хлібної маси від першого до другого молотильного барабана без його забивання та втрат зерна. У разі попадання в жатку 6 і далі в похилу камеру 7 сторонніх предметів, наприклад каміння тощо, вони падають у каменеуловлювач 10, встановлений на каркасі молотарки 8, що не допускає потрапляння їх у молотильні барабани 2 та 3, а це запобігає руйнуванню робочих органів. Розташування молотильного барабана 2 в похилій камері 7, на осі її повороту, та незмінність відстані (L1=L2) від осі нижнього вала 12 транспортера 9 похилої камери 7 до осі другого молотильного барабана 3, як у компоновці однобарабанного з класичною похилою камерою, так і двобарабанного комбайнів, дозволило у порівнянні з прототипом зменшити довжину двобарабанного комбайна на величину, рівну не менше ніж діаметру першого молотильного барабана, і зберегти незмінними оглядовість ріжучого апарата жатки, поздовжню стійкість комбайна, як у двобарабанній, так і в однобарабанній компоновці. Поворотний щиток 14 при опусканні та піднятті жатки 6 перекриває перехід від каменеуловлювача 10 до похилої камери 6. Закріплення одного його кінця до каменеуловлювача за допомогою шарніра 15 та щільне притискання другого кінця пружиною 16 до днища 17 похилої камери 7 дозволяє щитку, частково рухаючись, забезпечити перекриття переходу від каменеуловлювача 10 до похилої камери 6 і не перешкоджати руху при опусканні та піднятті жатки відносно молотарки 8 при поворотах комбайна в кінці поля та копіюванні рельєфу поля при збиранні врожаю. 2 UA 98728 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 Комбайн зернозбиральний, що містить жатку з похилою камерою, молотарку з молотильносепарувальним пристроєм з двома молотильними барабанами і деками, який відрізняється тим, що перший молотильний барабан встановлений у похилій камері, а його дека - на каркасі молотарки, при цьому вісь обертання барабана суміщена з віссю повороту похилої камери, а нижній вал її транспортера встановлено таким чином, що в робочому положенні відстань від осі нижнього вала транспортера похилої камери до осі другого молотильного барабана залишається незмінною як у компоновці однобарабанного, так і двобарабанного комбайнів, при цьому верхній вал транспортера похилої камери розташовано таким чином, що вектор швидкості потоку хлібної маси, яку він транспортує, спрямований вище осі першого молотильного барабана не менше ніж на 1/2 його радіуса і зберігає орієнтацію відносно осі молотильного барабана при будь-якому можливому положенні похилої камери відносно молотарки. 3 UA 98728 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
