Сівалка

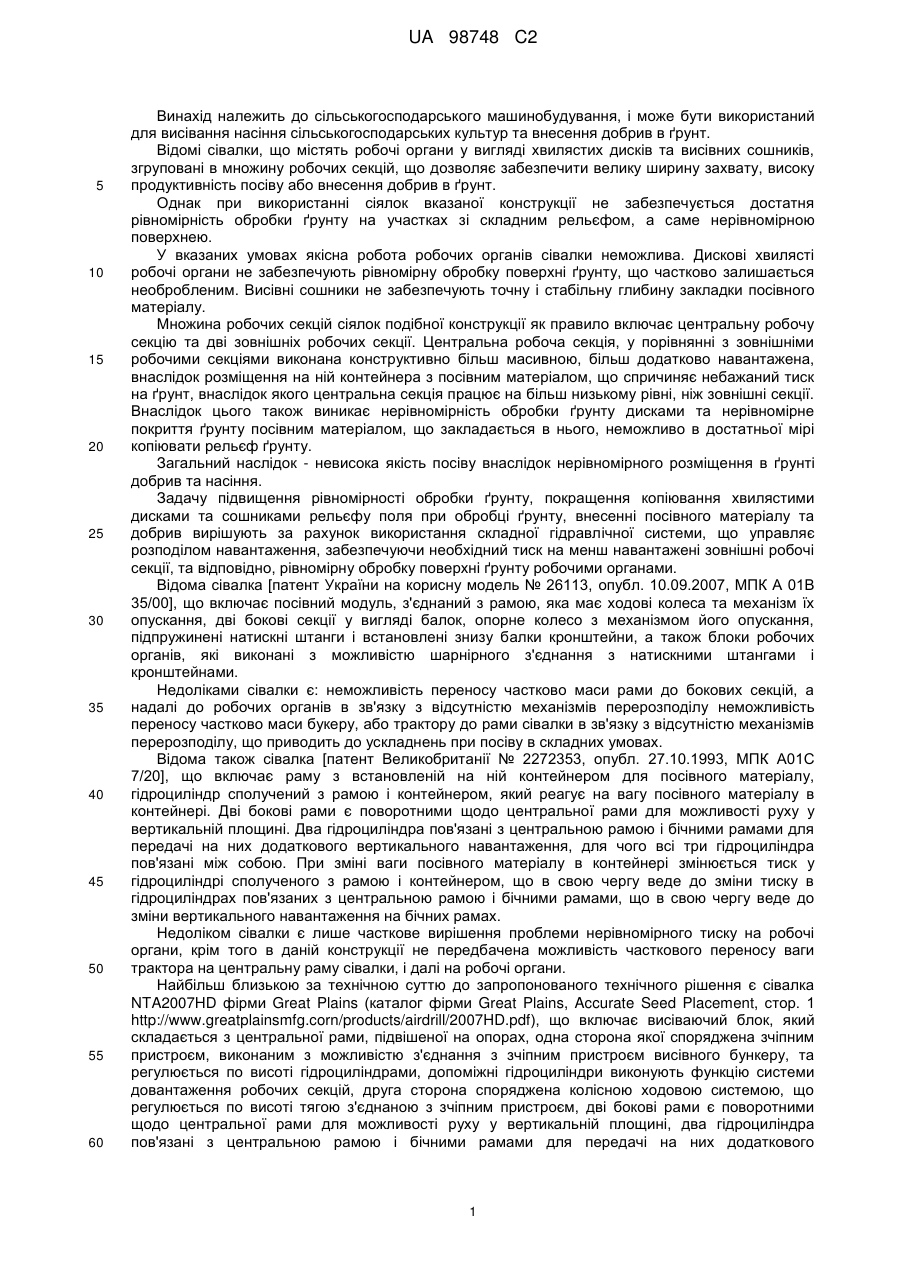

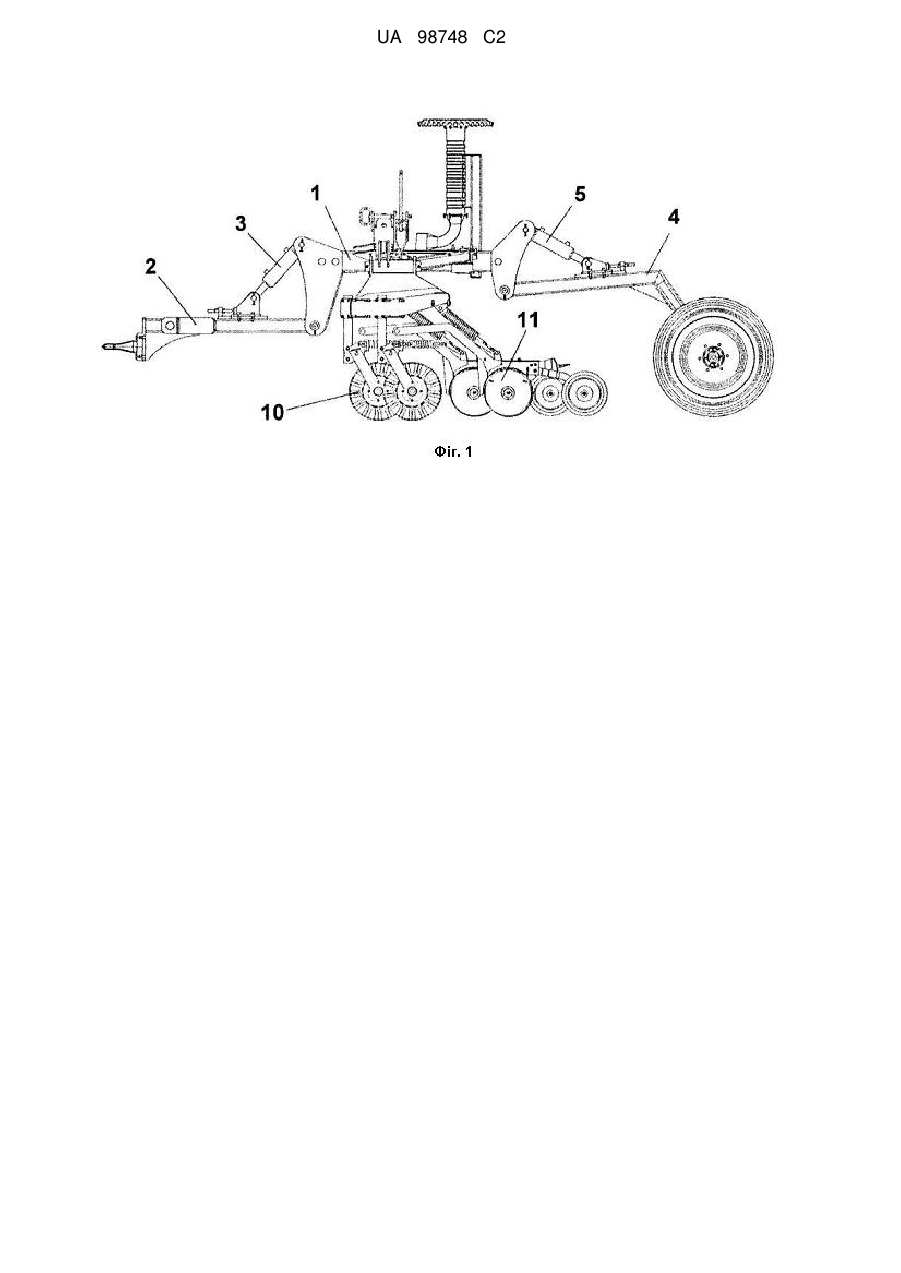

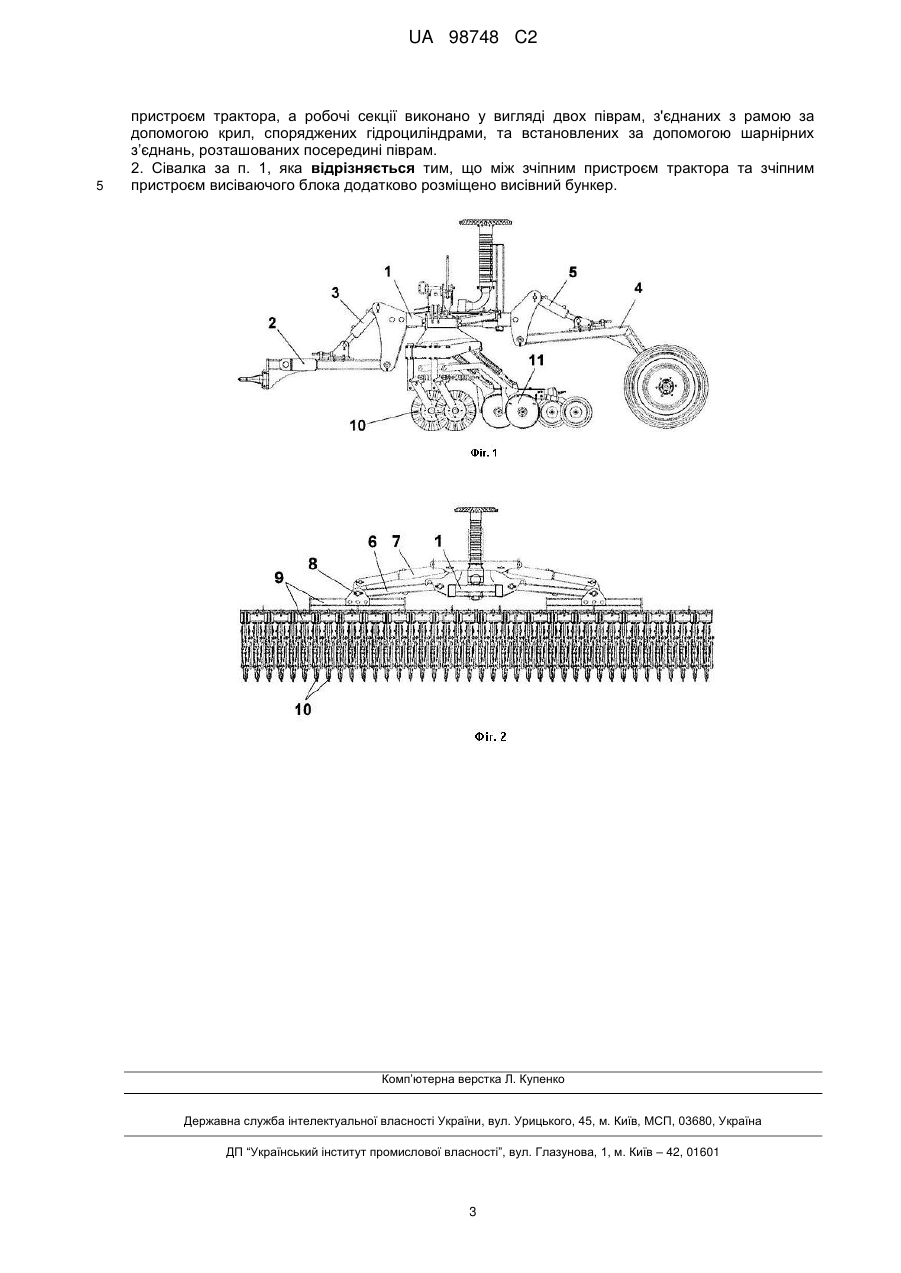

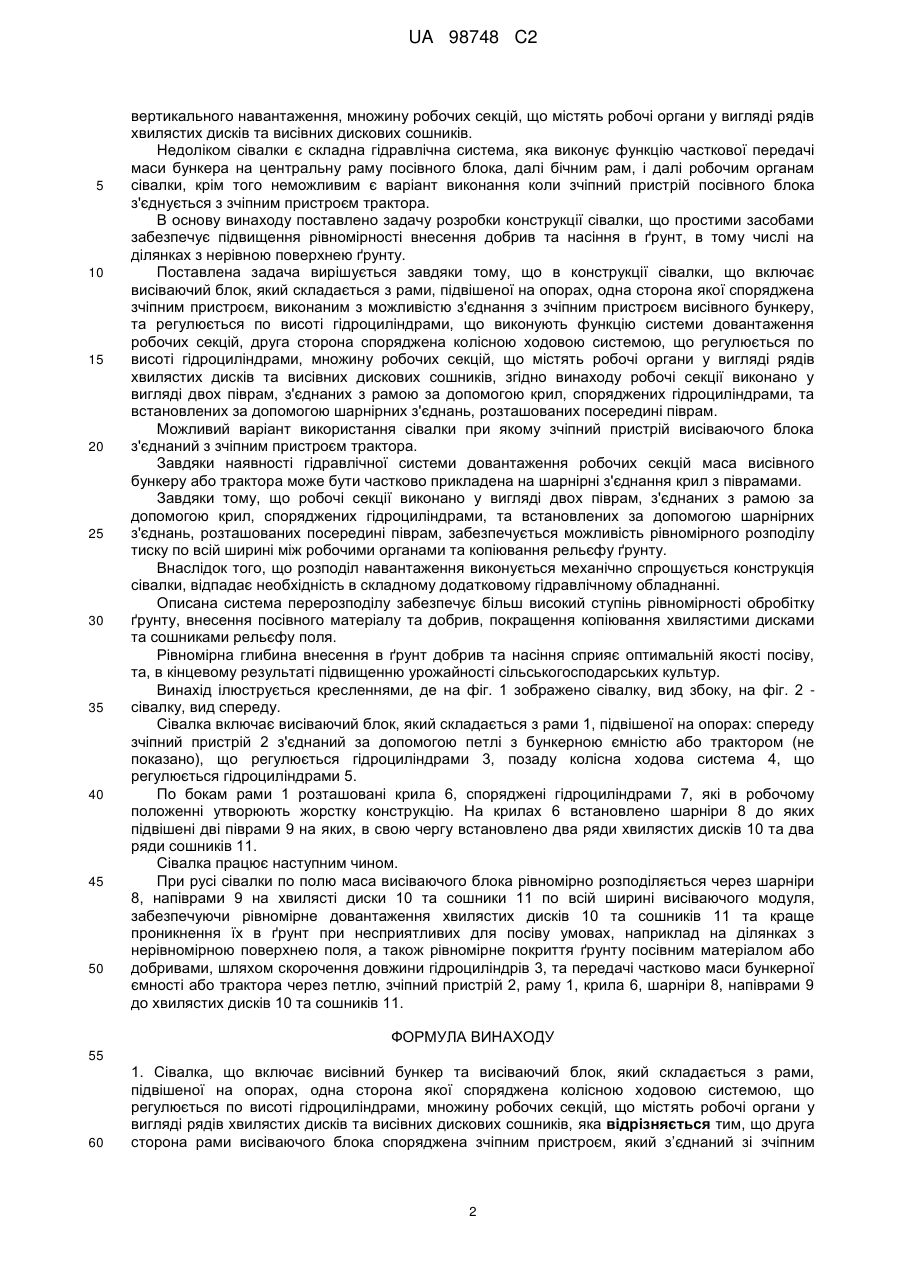

Реферат: Винахід належить до сівалки, що включає висівний бункер та висіваючий блок, який складається з рами, підвішеної на опорах, одна сторона якої споряджена колісною ходовою системою, що регулюється по висоті гідроциліндрами, множину робочих секцій, що містять робочі органи у вигляді рядів хвилястих дисків та висівних дискових сошників, причому друга сторона рами висіваючого блока споряджена зчіпним пристроєм, який з’єднаний зі зчіпним пристроєм трактора, а робочі секції виконано у вигляді двох піврам, з'єднаних з рамою за допомогою крил, споряджених гідроциліндрами, та встановлених за допомогою шарнірних з’єднань, розташованих посередині піврам. Конструкція сівалки дозволяє рівномірного розподілити тиск по всій ширині між робочими органами та краще копіювати рельєф ґрунту. UA 98748 C2 (12) UA 98748 C2 UA 98748 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, і може бути використаний для висівання насіння сільськогосподарських культур та внесення добрив в ґрунт. Відомі сівалки, що містять робочі органи у вигляді хвилястих дисків та висівних сошників, згруповані в множину робочих секцій, що дозволяє забезпечити велику ширину захвату, високу продуктивність посіву або внесення добрив в ґрунт. Однак при використанні сіялок вказаної конструкції не забезпечується достатня рівномірність обробки ґрунту на участках зі складним рельєфом, а саме нерівномірною поверхнею. У вказаних умовах якісна робота робочих органів сівалки неможлива. Дискові хвилясті робочі органи не забезпечують рівномірну обробку поверхні ґрунту, що частково залишається необробленим. Висівні сошники не забезпечують точну і стабільну глибину закладки посівного матеріалу. Множина робочих секцій сіялок подібної конструкції як правило включає центральну робочу секцію та дві зовнішніх робочих секції. Центральна робоча секція, у порівнянні з зовнішніми робочими секціями виконана конструктивно більш масивною, більш додатково навантажена, внаслідок розміщення на ній контейнера з посівним матеріалом, що спричиняє небажаний тиск на ґрунт, внаслідок якого центральна секція працює на більш низькому рівні, ніж зовнішні секції. Внаслідок цього також виникає нерівномірність обробки ґрунту дисками та нерівномірне покриття ґрунту посівним матеріалом, що закладається в нього, неможливо в достатньої мірі копіювати рельєф ґрунту. Загальний наслідок - невисока якість посіву внаслідок нерівномірного розміщення в ґрунті добрив та насіння. Задачу підвищення рівномірності обробки ґрунту, покращення копіювання хвилястими дисками та сошниками рельєфу поля при обробці ґрунту, внесенні посівного матеріалу та добрив вирішують за рахунок використання складної гідравлічної системи, що управляє розподілом навантаження, забезпечуючи необхідний тиск на менш навантажені зовнішні робочі секції, та відповідно, рівномірну обробку поверхні ґрунту робочими органами. Відома сівалка [патент України на корисну модель № 26113, опубл. 10.09.2007, МПК А 01В 35/00], що включає посівний модуль, з'єднаний з рамою, яка має ходові колеса та механізм їх опускання, дві бокові секції у вигляді балок, опорне колесо з механізмом його опускання, підпружинені натискні штанги і встановлені знизу балки кронштейни, а також блоки робочих органів, які виконані з можливістю шарнірного з'єднання з натискними штангами і кронштейнами. Недоліками сівалки є: неможливість переносу частково маси рами до бокових секцій, а надалі до робочих органів в зв'язку з відсутністю механізмів перерозподілу неможливість переносу частково маси букеру, або трактору до рами сівалки в зв'язку з відсутністю механізмів перерозподілу, що приводить до ускладнень при посіву в складних умовах. Відома також сівалка [патент Великобританії № 2272353, опубл. 27.10.1993, МПК А01С 7/20], що включає раму з встановленій на ній контейнером для посівного матеріалу, гідроциліндр сполучений з рамою і контейнером, який реагує на вагу посівного матеріалу в контейнері. Дві бокові рами є поворотними щодо центральної рами для можливості руху у вертикальній площині. Два гідроциліндра пов'язані з центральною рамою і бічними рамами для передачі на них додаткового вертикального навантаження, для чого всі три гідроциліндра пов'язані між собою. При зміні ваги посівного матеріалу в контейнері змінюється тиск у гідроциліндрі сполученого з рамою і контейнером, що в свою чергу веде до зміни тиску в гідроциліндрах пов'язаних з центральною рамою і бічними рамами, що в свою чергу веде до зміни вертикального навантаження на бічних рамах. Недоліком сівалки є лише часткове вирішення проблеми нерівномірного тиску на робочі органи, крім того в даній конструкції не передбачена можливість часткового переносу ваги трактора на центральну раму сівалки, і далі на робочі органи. Найбільш близькою за технічною суттю до запропонованого технічного рішення є сівалка NTA2007HD фірми Great Plains (каталог фірми Great Plains, Accurate Seed Placement, стор. 1 http://www.greatplainsmfg.corn/products/airdrill/2007HD.pdf), що включає висіваючий блок, який складається з центральної рами, підвішеної на опорах, одна сторона якої споряджена зчіпним пристроєм, виконаним з можливістю з'єднання з зчіпним пристроєм висівного бункеру, та регулюється по висоті гідроциліндрами, допоміжні гідроциліндри виконують функцію системи довантаження робочих секцій, друга сторона споряджена колісною ходовою системою, що регулюється по висоті тягою з'єднаною з зчіпним пристроєм, дві бокові рами є поворотними щодо центральної рами для можливості руху у вертикальній площині, два гідроциліндра пов'язані з центральною рамою і бічними рамами для передачі на них додаткового 1 UA 98748 C2 5 10 15 20 25 30 35 40 45 50 вертикального навантаження, множину робочих секцій, що містять робочі органи у вигляді рядів хвилястих дисків та висівних дискових сошників. Недоліком сівалки є складна гідравлічна система, яка виконує функцію часткової передачі маси бункера на центральну раму посівного блока, далі бічним рам, і далі робочим органам сівалки, крім того неможливим є варіант виконання коли зчіпний пристрій посівного блока з'єднується з зчіпним пристроєм трактора. В основу винаходу поставлено задачу розробки конструкції сівалки, що простими засобами забезпечує підвищення рівномірності внесення добрив та насіння в ґрунт, в тому числі на ділянках з нерівною поверхнею ґрунту. Поставлена задача вирішується завдяки тому, що в конструкції сівалки, що включає висіваючий блок, який складається з рами, підвішеної на опорах, одна сторона якої споряджена зчіпним пристроєм, виконаним з можливістю з'єднання з зчіпним пристроєм висівного бункеру, та регулюється по висоті гідроциліндрами, що виконують функцію системи довантаження робочих секцій, друга сторона споряджена колісною ходовою системою, що регулюється по висоті гідроциліндрами, множину робочих секцій, що містять робочі органи у вигляді рядів хвилястих дисків та висівних дискових сошників, згідно винаходу робочі секції виконано у вигляді двох піврам, з'єднаних з рамою за допомогою крил, споряджених гідроциліндрами, та встановлених за допомогою шарнірних з'єднань, розташованих посередині піврам. Можливий варіант використання сівалки при якому зчіпний пристрій висіваючого блока з'єднаний з зчіпним пристроєм трактора. Завдяки наявності гідравлічної системи довантаження робочих секцій маса висівного бункеру або трактора може бути частково прикладена на шарнірні з'єднання крил з піврамами. Завдяки тому, що робочі секції виконано у вигляді двох піврам, з'єднаних з рамою за допомогою крил, споряджених гідроциліндрами, та встановлених за допомогою шарнірних з'єднань, розташованих посередині піврам, забезпечується можливість рівномірного розподілу тиску по всій ширині між робочими органами та копіювання рельєфу ґрунту. Внаслідок того, що розподіл навантаження виконується механічно спрощується конструкція сівалки, відпадає необхідність в складному додатковому гідравлічному обладнанні. Описана система перерозподілу забезпечує більш високий ступінь рівномірності обробітку ґрунту, внесення посівного матеріалу та добрив, покращення копіювання хвилястими дисками та сошниками рельєфу поля. Рівномірна глибина внесення в ґрунт добрив та насіння сприяє оптимальній якості посіву, та, в кінцевому результаті підвищенню урожайності сільськогосподарських культур. Винахід ілюструється кресленнями, де на фіг. 1 зображено сівалку, вид збоку, на фіг. 2 сівалку, вид спереду. Сівалка включає висіваючий блок, який складається з рами 1, підвішеної на опорах: спереду зчіпний пристрій 2 з'єднаний за допомогою петлі з бункерною ємністю або трактором (не показано), що регулюється гідроциліндрами 3, позаду колісна ходова система 4, що регулюється гідроциліндрами 5. По бокам рами 1 розташовані крила 6, споряджені гідроциліндрами 7, які в робочому положенні утворюють жорстку конструкцію. На крилах 6 встановлено шарніри 8 до яких підвішені дві піврами 9 на яких, в свою чергу встановлено два ряди хвилястих дисків 10 та два ряди сошників 11. Сівалка працює наступним чином. При русі сівалки по полю маса висіваючого блока рівномірно розподіляється через шарніри 8, напіврами 9 на хвилясті диски 10 та сошники 11 по всій ширині висіваючого модуля, забезпечуючи рівномірне довантаження хвилястих дисків 10 та сошників 11 та краще проникнення їх в ґрунт при несприятливих для посіву умовах, наприклад на ділянках з нерівномірною поверхнею поля, а також рівномірне покриття ґрунту посівним матеріалом або добривами, шляхом скорочення довжини гідроциліндрів 3, та передачі частково маси бункерної ємності або трактора через петлю, зчіпний пристрій 2, раму 1, крила 6, шарніри 8, напіврами 9 до хвилястих дисків 10 та сошників 11. ФОРМУЛА ВИНАХОДУ 55 60 1. Сівалка, що включає висівний бункер та висіваючий блок, який складається з рами, підвішеної на опорах, одна сторона якої споряджена колісною ходовою системою, що регулюється по висоті гідроциліндрами, множину робочих секцій, що містять робочі органи у вигляді рядів хвилястих дисків та висівних дискових сошників, яка відрізняється тим, що друга сторона рами висіваючого блока споряджена зчіпним пристроєм, який з’єднаний зі зчіпним 2 UA 98748 C2 5 пристроєм трактора, а робочі секції виконано у вигляді двох піврам, з'єднаних з рамою за допомогою крил, споряджених гідроциліндрами, та встановлених за допомогою шарнірних з’єднань, розташованих посередині піврам. 2. Сівалка за п. 1, яка відрізняється тим, що між зчіпним пристроєм трактора та зчіпним пристроєм висіваючого блока додатково розміщено висівний бункер. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
