Світильник світлодіодний для об’єктів жкг

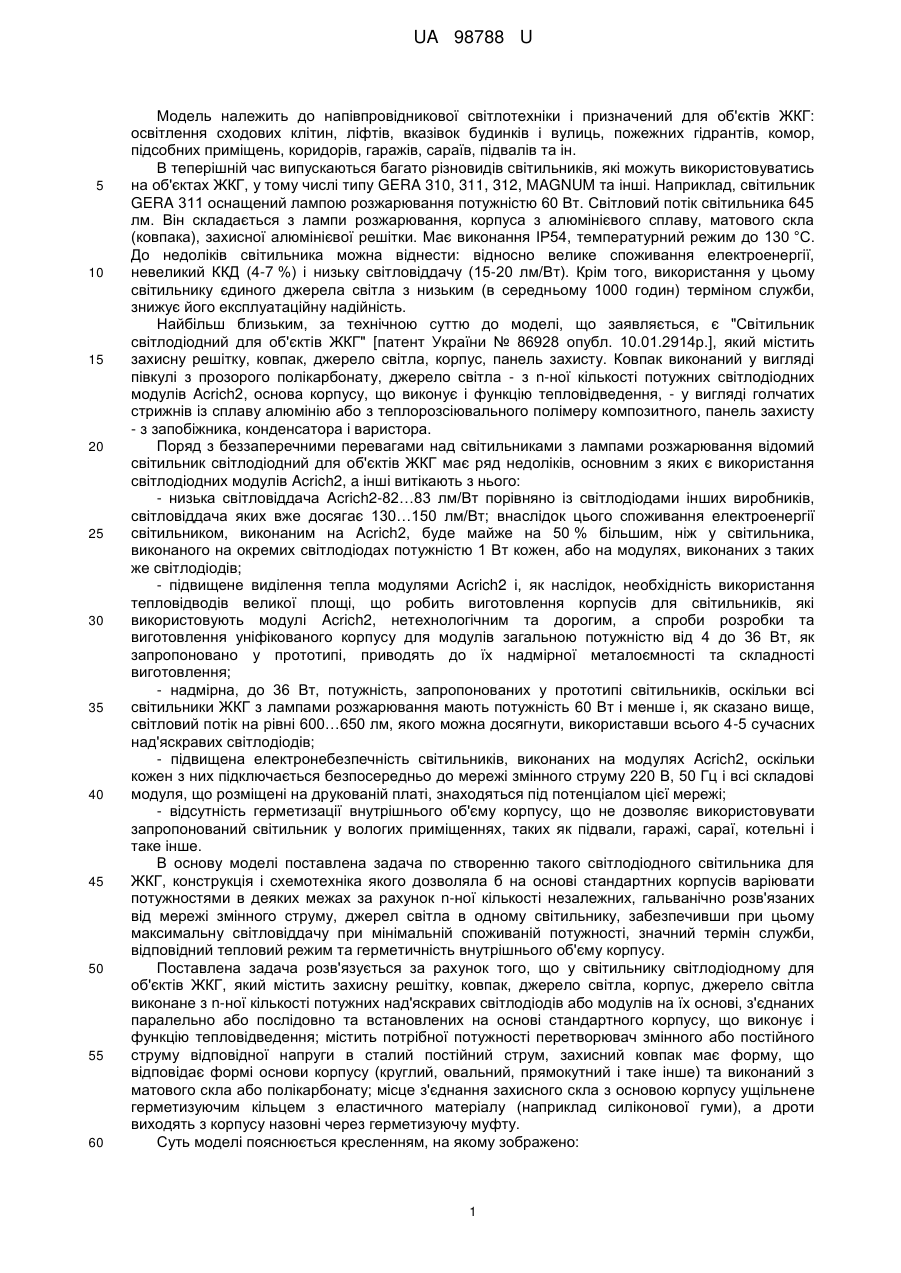

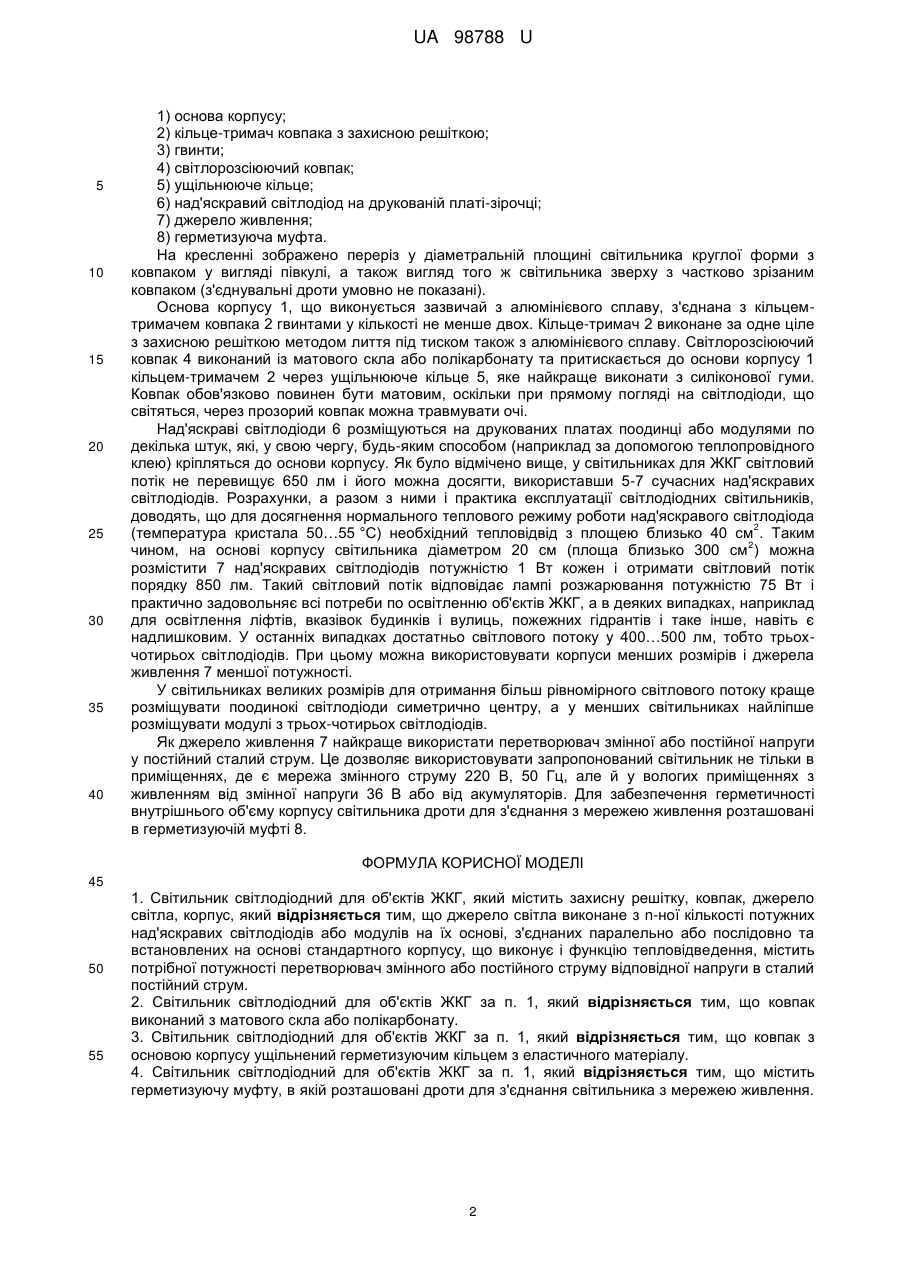

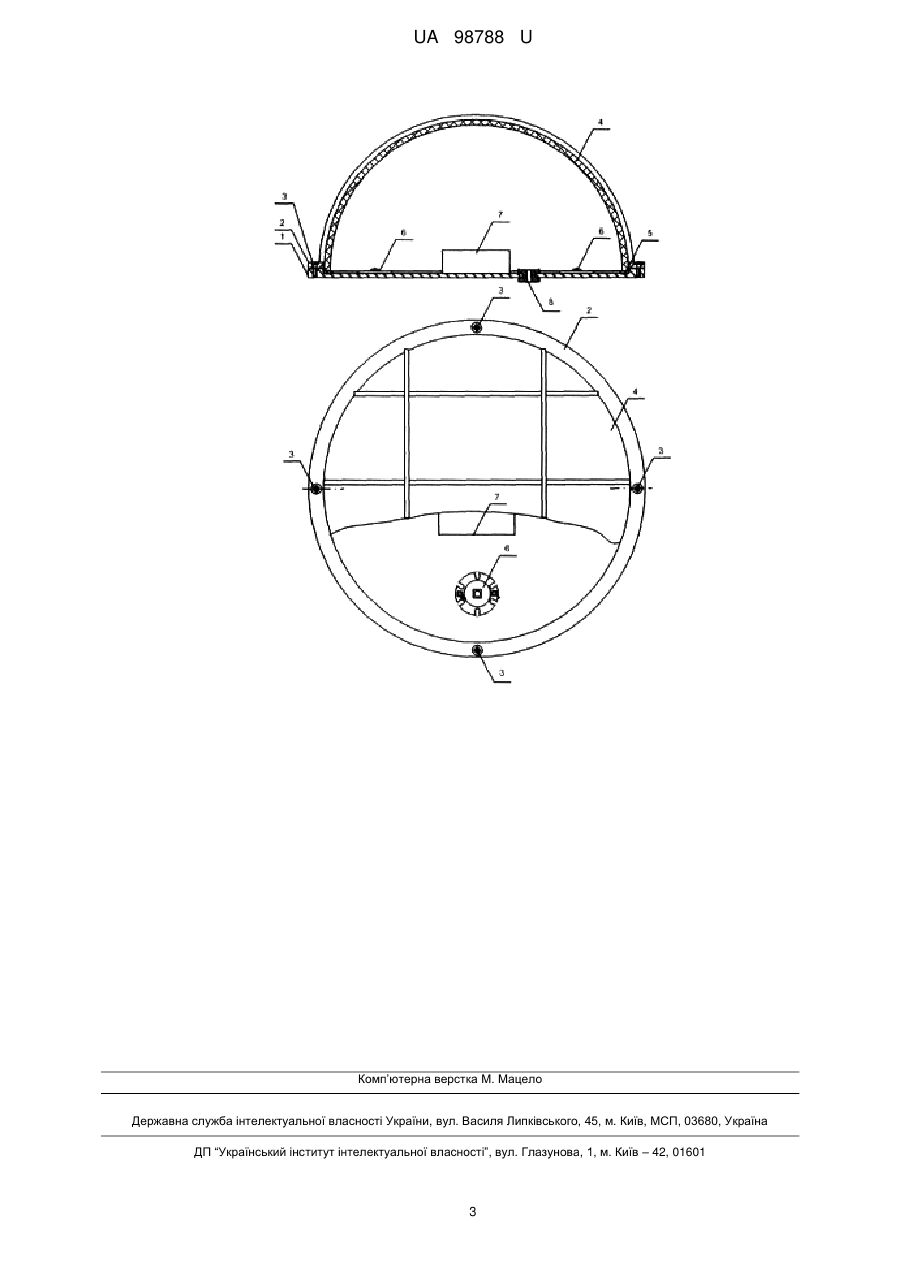

Реферат: Світильник світлодіодний для об'єктів ЖКГ містить захисну решітку, ковпак, джерело світла, корпус. Джерело світла виконане з n-ної кількості потужних над'яскравих світлодіодів або модулів на їх основі, з'єднаних паралельно або послідовно та встановлених на основі стандартного корпусу, що виконує і функцію тепловідведення, містить потрібної потужності перетворювач змінного або постійного струму відповідної напруги в сталий постійний струм. UA 98788 U (12) UA 98788 U UA 98788 U 5 10 15 20 25 30 35 40 45 50 55 60 Модель належить до напівпровідникової світлотехніки і призначений для об'єктів ЖКГ: освітлення сходових клітин, ліфтів, вказівок будинків і вулиць, пожежних гідрантів, комор, підсобних приміщень, коридорів, гаражів, сараїв, підвалів та ін. В теперішній час випускаються багато різновидів світильників, які можуть використовуватись на об'єктах ЖКГ, у тому числі типу GERA 310, 311, 312, MAGNUM та інші. Наприклад, світильник GERA 311 оснащений лампою розжарювання потужністю 60 Вт. Світловий потік світильника 645 лм. Він складається з лампи розжарювання, корпуса з алюмінієвого сплаву, матового скла (ковпака), захисної алюмінієвої решітки. Має виконання ІР54, температурний режим до 130 °C. До недоліків світильника можна віднести: відносно велике споживання електроенергії, невеликий ККД (4-7 %) і низьку світловіддачу (15-20 лм/Вт). Крім того, використання у цьому світильнику єдиного джерела світла з низьким (в середньому 1000 годин) терміном служби, знижує його експлуатаційну надійність. Найбільш близьким, за технічною суттю до моделі, що заявляється, є "Світильник світлодіодний для об'єктів ЖКГ" [патент України № 86928 опубл. 10.01.2914р.], який містить захисну решітку, ковпак, джерело світла, корпус, панель захисту. Ковпак виконаний у вигляді півкулі з прозорого полікарбонату, джерело світла - з n-ної кількості потужних світлодіодних модулів Acrich2, основа корпусу, що виконує і функцію тепловідведення, - у вигляді голчатих стрижнів із сплаву алюмінію або з теплорозсіювального полімеру композитного, панель захисту - з запобіжника, конденсатора і варистора. Поряд з беззаперечними перевагами над світильниками з лампами розжарювання відомий світильник світлодіодний для об'єктів ЖКГ має ряд недоліків, основним з яких є використання світлодіодних модулів Acrich2, a інші витікають з нього: - низька світловіддача Acrich2-82…83 лм/Вт порівняно із світлодіодами інших виробників, світловіддача яких вже досягає 130…150 лм/Вт; внаслідок цього споживання електроенергії світильником, виконаним на Acrich2, буде майже на 50 % більшим, ніж у світильника, виконаного на окремих світлодіодах потужністю 1 Вт кожен, або на модулях, виконаних з таких же світлодіодів; - підвищене виділення тепла модулями Acrich2 і, як наслідок, необхідність використання тепловідводів великої площі, що робить виготовлення корпусів для світильників, які використовують модулі Acrich2, нетехнологічним та дорогим, а спроби розробки та виготовлення уніфікованого корпусу для модулів загальною потужністю від 4 до 36 Вт, як запропоновано у прототипі, приводять до їх надмірної металоємності та складності виготовлення; - надмірна, до 36 Вт, потужність, запропонованих у прототипі світильників, оскільки всі світильники ЖКГ з лампами розжарювання мають потужність 60 Вт і менше і, як сказано вище, світловий потік на рівні 600…650 лм, якого можна досягнути, використавши всього 4-5 сучасних над'яскравих світлодіодів; - підвищена електронебезпечність світильників, виконаних на модулях Acrich2, оскільки кожен з них підключається безпосередньо до мережі змінного струму 220 В, 50 Гц і всі складові модуля, що розміщені на друкованій платі, знаходяться під потенціалом цієї мережі; - відсутність герметизації внутрішнього об'єму корпусу, що не дозволяє використовувати запропонований світильник у вологих приміщеннях, таких як підвали, гаражі, сараї, котельні і таке інше. В основу моделі поставлена задача по створенню такого світлодіодного світильника для ЖКГ, конструкція і схемотехніка якого дозволяла б на основі стандартних корпусів варіювати потужностями в деяких межах за рахунок n-ної кількості незалежних, гальванічно розв'язаних від мережі змінного струму, джерел світла в одному світильнику, забезпечивши при цьому максимальну світловіддачу при мінімальній споживаній потужності, значний термін служби, відповідний тепловий режим та герметичність внутрішнього об'єму корпусу. Поставлена задача розв'язується за рахунок того, що у світильнику світлодіодному для об'єктів ЖКГ, який містить захисну решітку, ковпак, джерело світла, корпус, джерело світла виконане з n-ної кількості потужних над'яскравих світлодіодів або модулів на їх основі, з'єднаних паралельно або послідовно та встановлених на основі стандартного корпусу, що виконує і функцію тепловідведення; містить потрібної потужності перетворювач змінного або постійного струму відповідної напруги в сталий постійний струм, захисний ковпак має форму, що відповідає формі основи корпусу (круглий, овальний, прямокутний і таке інше) та виконаний з матового скла або полікарбонату; місце з'єднання захисного скла з основою корпусу ущільнене герметизуючим кільцем з еластичного матеріалу (наприклад силіконової гуми), а дроти виходять з корпусу назовні через герметизуючу муфту. Суть моделі пояснюється кресленням, на якому зображено: 1 UA 98788 U 5 10 15 20 25 30 35 40 1) основа корпусу; 2) кільце-тримач ковпака з захисною решіткою; 3) гвинти; 4) світлорозсіюючий ковпак; 5) ущільнююче кільце; 6) над'яскравий світлодіод на друкованій платі-зірочці; 7) джерело живлення; 8) герметизуюча муфта. На кресленні зображено переріз у діаметральній площині світильника круглої форми з ковпаком у вигляді півкулі, а також вигляд того ж світильника зверху з частково зрізаним ковпаком (з'єднувальні дроти умовно не показані). Основа корпусу 1, що виконується зазвичай з алюмінієвого сплаву, з'єднана з кільцемтримачем ковпака 2 гвинтами у кількості не менше двох. Кільце-тримач 2 виконане за одне ціле з захисною решіткою методом лиття під тиском також з алюмінієвого сплаву. Світлорозсіюючий ковпак 4 виконаний із матового скла або полікарбонату та притискається до основи корпусу 1 кільцем-тримачем 2 через ущільнююче кільце 5, яке найкраще виконати з силіконової гуми. Ковпак обов'язково повинен бути матовим, оскільки при прямому погляді на світлодіоди, що світяться, через прозорий ковпак можна травмувати очі. Над'яскраві світлодіоди 6 розміщуються на друкованих платах поодинці або модулями по декілька штук, які, у свою чергу, будь-яким способом (наприклад за допомогою теплопровідного клею) кріпляться до основи корпусу. Як було відмічено вище, у світильниках для ЖКГ світловий потік не перевищує 650 лм і його можна досягти, використавши 5-7 сучасних над'яскравих світлодіодів. Розрахунки, а разом з ними і практика експлуатації світлодіодних світильників, доводять, що для досягнення нормального теплового режиму роботи над'яскравого світлодіода 2 (температура кристала 50…55 °C) необхідний тепловідвід з площею близько 40 см . Таким 2 чином, на основі корпусу світильника діаметром 20 см (площа близько 300 см ) можна розмістити 7 над'яскравих світлодіодів потужністю 1 Вт кожен і отримати світловий потік порядку 850 лм. Такий світловий потік відповідає лампі розжарювання потужністю 75 Вт і практично задовольняє всі потреби по освітленню об'єктів ЖКГ, а в деяких випадках, наприклад для освітлення ліфтів, вказівок будинків і вулиць, пожежних гідрантів і таке інше, навіть є надлишковим. У останніх випадках достатньо світлового потоку у 400…500 лм, тобто трьохчотирьох світлодіодів. При цьому можна використовувати корпуси менших розмірів і джерела живлення 7 меншої потужності. У світильниках великих розмірів для отримання більш рівномірного світлового потоку краще розміщувати поодинокі світлодіоди симетрично центру, а у менших світильниках найліпше розміщувати модулі з трьох-чотирьох світлодіодів. Як джерело живлення 7 найкраще використати перетворювач змінної або постійної напруги у постійний сталий струм. Це дозволяє використовувати запропонований світильник не тільки в приміщеннях, де є мережа змінного струму 220 В, 50 Гц, але й у вологих приміщеннях з живленням від змінної напруги 36 В або від акумуляторів. Для забезпечення герметичності внутрішнього об'єму корпусу світильника дроти для з'єднання з мережею живлення розташовані в герметизуючій муфті 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Світильник світлодіодний для об'єктів ЖКГ, який містить захисну решітку, ковпак, джерело світла, корпус, який відрізняється тим, що джерело світла виконане з n-ної кількості потужних над'яскравих світлодіодів або модулів на їх основі, з'єднаних паралельно або послідовно та встановлених на основі стандартного корпусу, що виконує і функцію тепловідведення, містить потрібної потужності перетворювач змінного або постійного струму відповідної напруги в сталий постійний струм. 2. Світильник світлодіодний для об'єктів ЖКГ за п. 1, який відрізняється тим, що ковпак виконаний з матового скла або полікарбонату. 3. Світильник світлодіодний для об'єктів ЖКГ за п. 1, який відрізняється тим, що ковпак з основою корпусу ущільнений герметизуючим кільцем з еластичного матеріалу. 4. Світильник світлодіодний для об'єктів ЖКГ за п. 1, який відрізняється тим, що містить герметизуючу муфту, в якій розташовані дроти для з'єднання світильника з мережею живлення. 2 UA 98788 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
