Привідний барабан стрічкового конвеєра

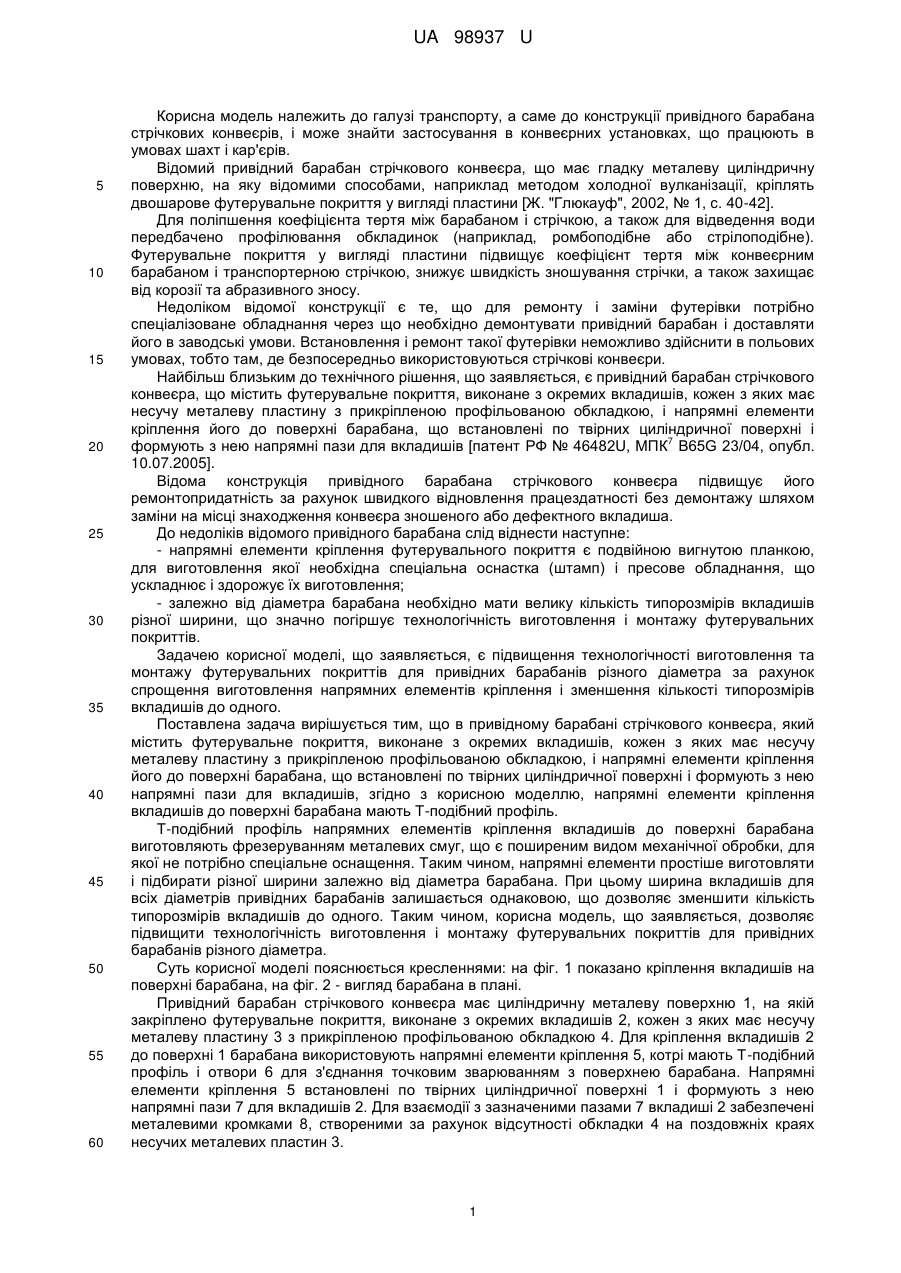

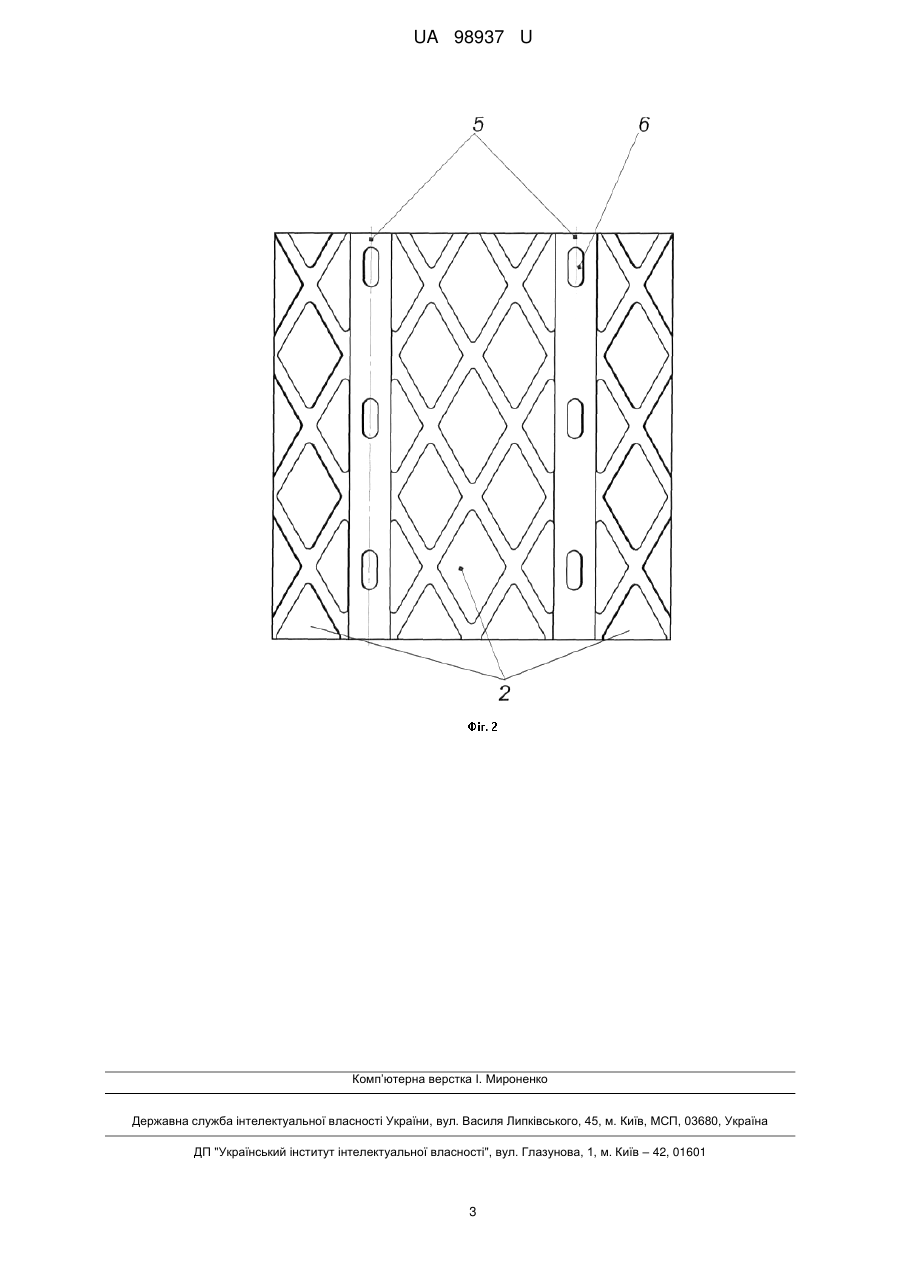

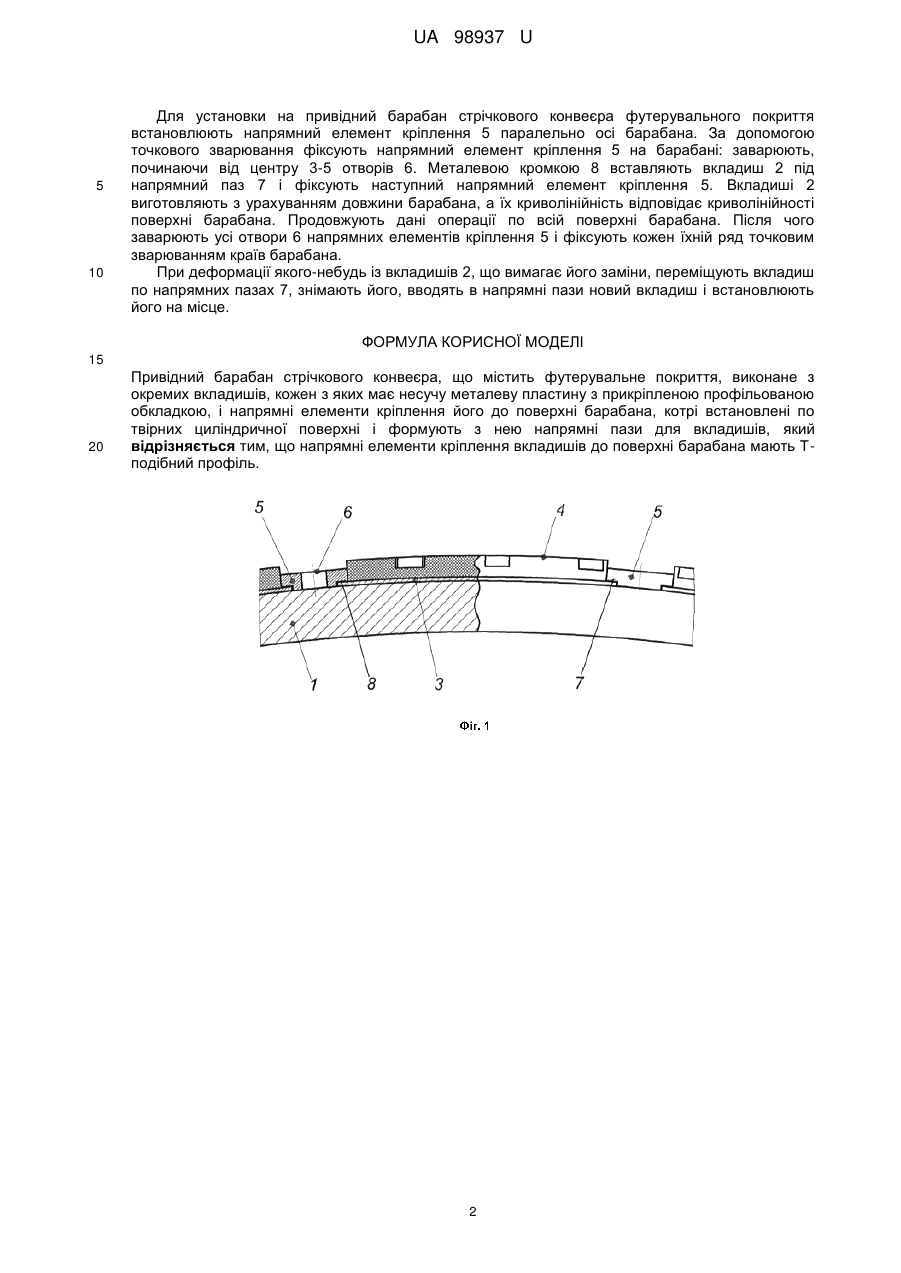

Реферат: Привідний барабан стрічкового конвеєра містить футерувальне покриття, виконане з окремих вкладишів, кожен з яких має несучу металеву пластину з прикріпленою профільованою обкладкою, і напрямні елементи кріплення його до поверхні барабана. Напрямні елементи кріплення вкладишів до поверхні барабана мають Т-подібний профіль і встановлені по твірних циліндричної поверхні і формують з нею напрямні пази для вкладишів. UA 98937 U (54) ПРИВІДНИЙ БАРАБАН СТРІЧКОВОГО КОНВЕЄРА UA 98937 U UA 98937 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі транспорту, а саме до конструкції привідного барабана стрічкових конвеєрів, і може знайти застосування в конвеєрних установках, що працюють в умовах шахт і кар'єрів. Відомий привідний барабан стрічкового конвеєра, що має гладку металеву циліндричну поверхню, на яку відомими способами, наприклад методом холодної вулканізації, кріплять двошарове футерувальне покриття у вигляді пластини [Ж. "Глюкауф", 2002, № 1, с. 40-42]. Для поліпшення коефіцієнта тертя між барабаном і стрічкою, а також для відведення води передбачено профілювання обкладинок (наприклад, ромбоподібне або стрілоподібне). Футерувальне покриття у вигляді пластини підвищує коефіцієнт тертя між конвеєрним барабаном і транспортерною стрічкою, знижує швидкість зношування стрічки, а також захищає від корозії та абразивного зносу. Недоліком відомої конструкції є те, що для ремонту і заміни футерівки потрібно спеціалізоване обладнання через що необхідно демонтувати привідний барабан і доставляти його в заводські умови. Встановлення і ремонт такої футерівки неможливо здійснити в польових умовах, тобто там, де безпосередньо використовуються стрічкові конвеєри. Найбільш близьким до технічного рішення, що заявляється, є привідний барабан стрічкового конвеєра, що містить футерувальне покриття, виконане з окремих вкладишів, кожен з яких має несучу металеву пластину з прикріпленою профільованою обкладкою, і напрямні елементи кріплення його до поверхні барабана, що встановлені по твірних циліндричної поверхні і 7 формують з нею напрямні пази для вкладишів [патент РФ № 46482U, МПК B65G 23/04, опубл. 10.07.2005]. Відома конструкція привідного барабана стрічкового конвеєра підвищує його ремонтопридатність за рахунок швидкого відновлення працездатності без демонтажу шляхом заміни на місці знаходження конвеєра зношеного або дефектного вкладиша. До недоліків відомого привідного барабана слід віднести наступне: - напрямні елементи кріплення футерувального покриття є подвійною вигнутою планкою, для виготовлення якої необхідна спеціальна оснастка (штамп) і пресове обладнання, що ускладнює і здорожує їх виготовлення; - залежно від діаметра барабана необхідно мати велику кількість типорозмірів вкладишів різної ширини, що значно погіршує технологічність виготовлення і монтажу футерувальних покриттів. Задачею корисної моделі, що заявляється, є підвищення технологічності виготовлення та монтажу футерувальних покриттів для привідних барабанів різного діаметра за рахунок спрощення виготовлення напрямних елементів кріплення і зменшення кількості типорозмірів вкладишів до одного. Поставлена задача вирішується тим, що в привідному барабані стрічкового конвеєра, який містить футерувальне покриття, виконане з окремих вкладишів, кожен з яких має несучу металеву пластину з прикріпленою профільованою обкладкою, і напрямні елементи кріплення його до поверхні барабана, що встановлені по твірних циліндричної поверхні і формують з нею напрямні пази для вкладишів, згідно з корисною моделлю, напрямні елементи кріплення вкладишів до поверхні барабана мають Т-подібний профіль. Т-подібний профіль напрямних елементів кріплення вкладишів до поверхні барабана виготовляють фрезеруванням металевих смуг, що є поширеним видом механічної обробки, для якої не потрібно спеціальне оснащення. Таким чином, напрямні елементи простіше виготовляти і підбирати різної ширини залежно від діаметра барабана. При цьому ширина вкладишів для всіх діаметрів привідних барабанів залишається однаковою, що дозволяє зменшити кількість типорозмірів вкладишів до одного. Таким чином, корисна модель, що заявляється, дозволяє підвищити технологічність виготовлення і монтажу футерувальних покриттів для привідних барабанів різного діаметра. Суть корисної моделі пояснюється кресленнями: на фіг. 1 показано кріплення вкладишів на поверхні барабана, на фіг. 2 - вигляд барабана в плані. Привідний барабан стрічкового конвеєра має циліндричну металеву поверхню 1, на якій закріплено футерувальне покриття, виконане з окремих вкладишів 2, кожен з яких має несучу металеву пластину 3 з прикріпленою профільованою обкладкою 4. Для кріплення вкладишів 2 до поверхні 1 барабана використовують напрямні елементи кріплення 5, котрі мають Т-подібний профіль і отвори 6 для з'єднання точковим зварюванням з поверхнею барабана. Напрямні елементи кріплення 5 встановлені по твірних циліндричної поверхні 1 і формують з нею напрямні пази 7 для вкладишів 2. Для взаємодії з зазначеними пазами 7 вкладиші 2 забезпечені металевими кромками 8, створеними за рахунок відсутності обкладки 4 на поздовжніх краях несучих металевих пластин 3. 1 UA 98937 U 5 10 Для установки на привідний барабан стрічкового конвеєра футерувального покриття встановлюють напрямний елемент кріплення 5 паралельно осі барабана. За допомогою точкового зварювання фіксують напрямний елемент кріплення 5 на барабані: заварюють, починаючи від центру 3-5 отворів 6. Металевою кромкою 8 вставляють вкладиш 2 під напрямний паз 7 і фіксують наступний напрямний елемент кріплення 5. Вкладиші 2 виготовляють з урахуванням довжини барабана, а їх криволінійність відповідає криволінійності поверхні барабана. Продовжують дані операції по всій поверхні барабана. Після чого заварюють усі отвори 6 напрямних елементів кріплення 5 і фіксують кожен їхній ряд точковим зварюванням країв барабана. При деформації якого-небудь із вкладишів 2, що вимагає його заміни, переміщують вкладиш по напрямних пазах 7, знімають його, вводять в напрямні пази новий вкладиш і встановлюють його на місце. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Привідний барабан стрічкового конвеєра, що містить футерувальне покриття, виконане з окремих вкладишів, кожен з яких має несучу металеву пластину з прикріпленою профільованою обкладкою, і напрямні елементи кріплення його до поверхні барабана, котрі встановлені по твірних циліндричної поверхні і формують з нею напрямні пази для вкладишів, який відрізняється тим, що напрямні елементи кріплення вкладишів до поверхні барабана мають Тподібний профіль. 2 UA 98937 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
