Димокамера для тренування рятувальників

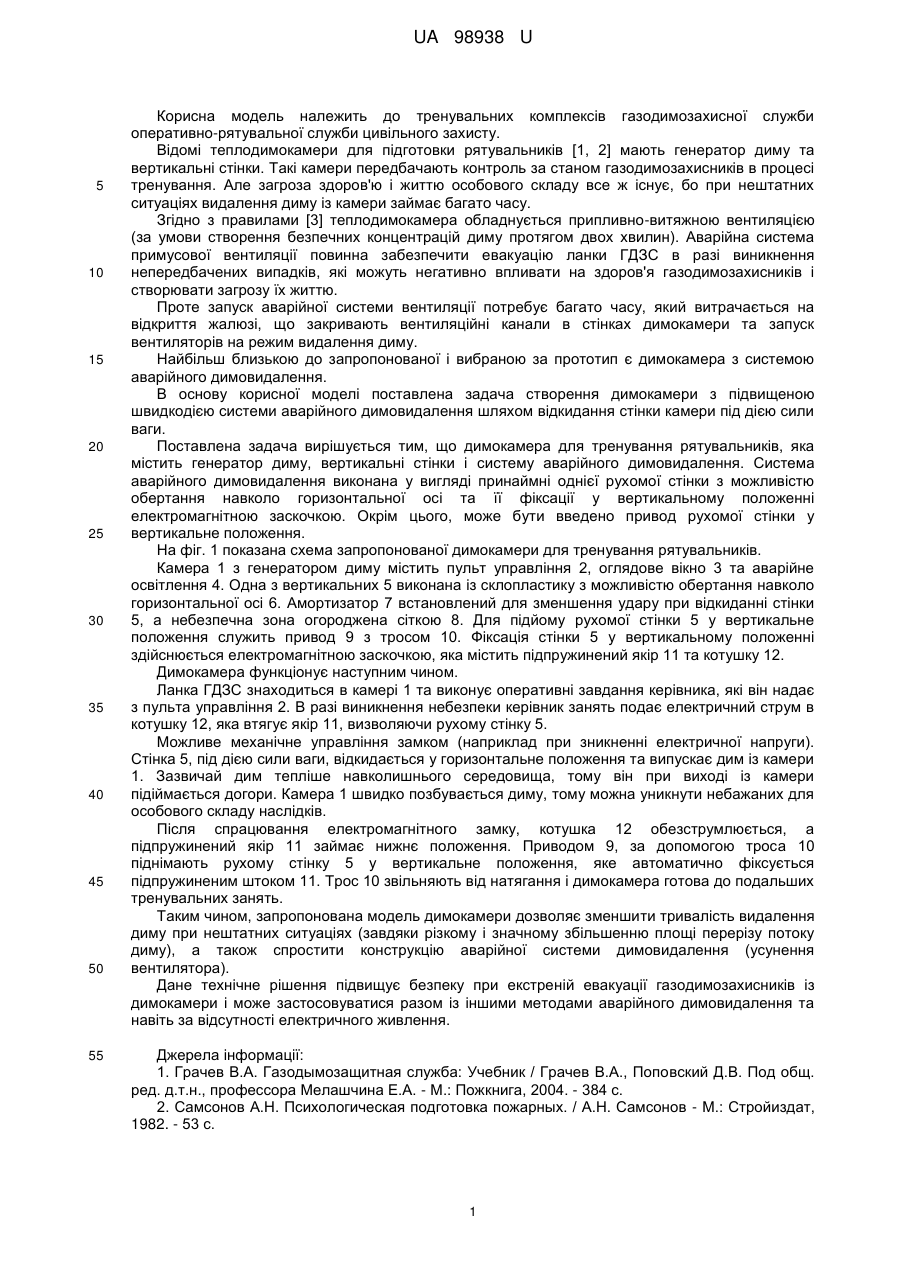

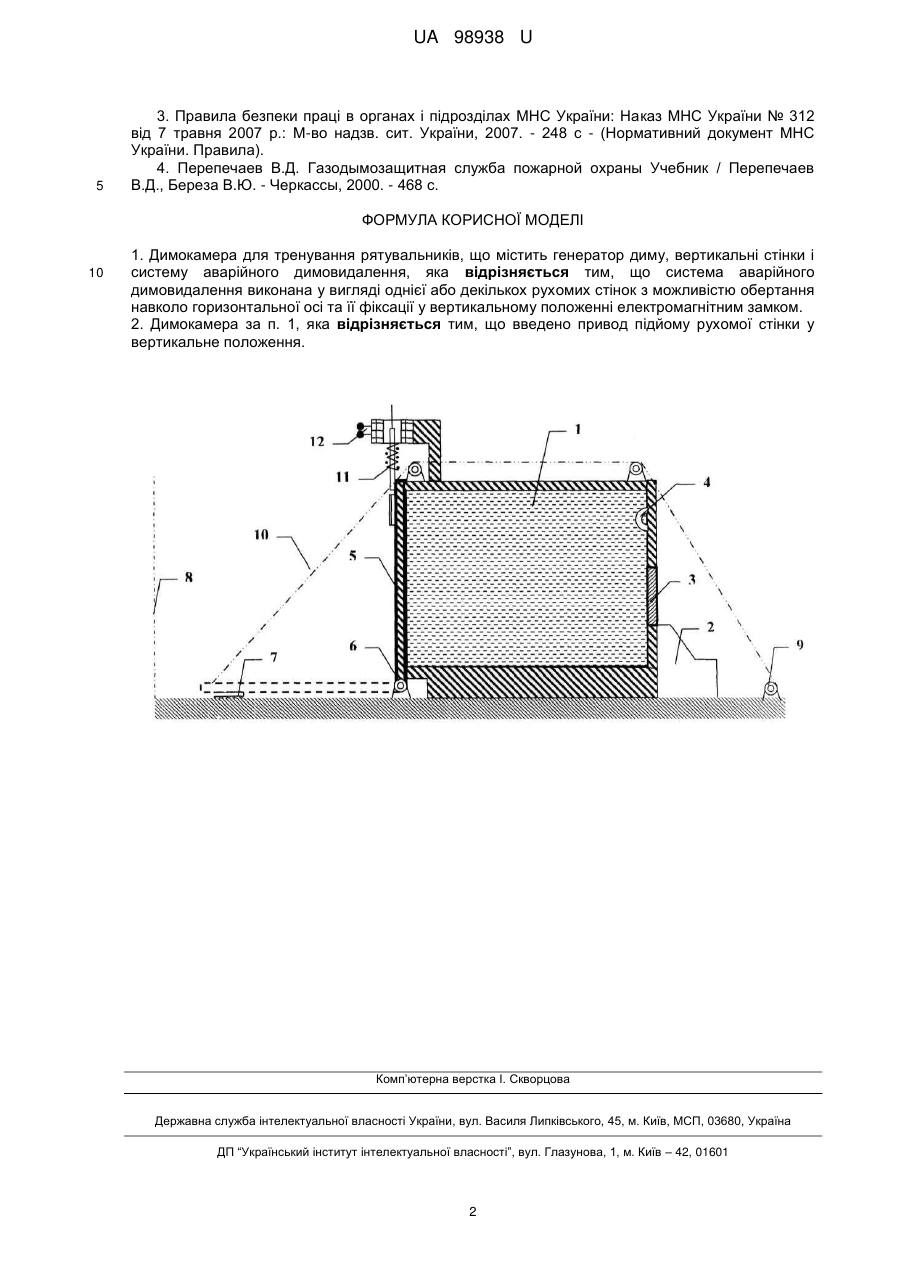

Реферат: Димокамера для тренування рятувальників, містить генератор диму, вертикальні стінки і систему аварійного димовидалення. Система аварійного димовидалення виконана у вигляді однієї або декількох рухомих стінок з можливістю обертання навколо горизонтальної осі та її фіксації у вертикальному положенні електромагнітним замком. UA 98938 U (54) ДИМОКАМЕРА ДЛЯ ТРЕНУВАННЯ РЯТУВАЛЬНИКІВ UA 98938 U UA 98938 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до тренувальних комплексів газодимозахисної служби оперативно-рятувальної служби цивільного захисту. Відомі теплодимокамери для підготовки рятувальників [1, 2] мають генератор диму та вертикальні стінки. Такі камери передбачають контроль за станом газодимозахисників в процесі тренування. Але загроза здоров'ю і життю особового складу все ж існує, бо при нештатних ситуаціях видалення диму із камери займає багато часу. Згідно з правилами [3] теплодимокамера обладнується припливно-витяжною вентиляцією (за умови створення безпечних концентрацій диму протягом двох хвилин). Аварійна система примусової вентиляції повинна забезпечити евакуацію ланки ГДЗС в разі виникнення непередбачених випадків, які можуть негативно впливати на здоров'я газодимозахисників і створювати загрозу їх життю. Проте запуск аварійної системи вентиляції потребує багато часу, який витрачається на відкриття жалюзі, що закривають вентиляційні канали в стінках димокамери та запуск вентиляторів на режим видалення диму. Найбільш близькою до запропонованої і вибраною за прототип є димокамера з системою аварійного димовидалення. В основу корисної моделі поставлена задача створення димокамери з підвищеною швидкодією системи аварійного димовидалення шляхом відкидання стінки камери під дією сили ваги. Поставлена задача вирішується тим, що димокамера для тренування рятувальників, яка містить генератор диму, вертикальні стінки і систему аварійного димовидалення. Система аварійного димовидалення виконана у вигляді принаймні однієї рухомої стінки з можливістю обертання навколо горизонтальної осі та її фіксації у вертикальному положенні електромагнітною заскочкою. Окрім цього, може бути введено привод рухомої стінки у вертикальне положення. На фіг. 1 показана схема запропонованої димокамери для тренування рятувальників. Камера 1 з генератором диму містить пульт управління 2, оглядове вікно 3 та аварійне освітлення 4. Одна з вертикальних 5 виконана із склопластику з можливістю обертання навколо горизонтальної осі 6. Амортизатор 7 встановлений для зменшення удару при відкиданні стінки 5, а небезпечна зона огороджена сіткою 8. Для підйому рухомої стінки 5 у вертикальне положення служить привод 9 з тросом 10. Фіксація стінки 5 у вертикальному положенні здійснюється електромагнітною заскочкою, яка містить підпружинений якір 11 та котушку 12. Димокамера функціонує наступним чином. Ланка ГДЗС знаходиться в камері 1 та виконує оперативні завдання керівника, які він надає з пульта управління 2. В разі виникнення небезпеки керівник занять подає електричний струм в котушку 12, яка втягує якір 11, визволяючи рухому стінку 5. Можливе механічне управління замком (наприклад при зникненні електричної напруги). Стінка 5, під дією сили ваги, відкидається у горизонтальне положення та випускає дим із камери 1. Зазвичай дим тепліше навколишнього середовища, тому він при виході із камери підіймається догори. Камера 1 швидко позбувається диму, тому можна уникнути небажаних для особового складу наслідків. Після спрацювання електромагнітного замку, котушка 12 обезструмлюється, а підпружинений якір 11 займає нижнє положення. Приводом 9, за допомогою троса 10 піднімають рухому стінку 5 у вертикальне положення, яке автоматично фіксується підпружиненим штоком 11. Трос 10 звільняють від натягання і димокамера готова до подальших тренувальних занять. Таким чином, запропонована модель димокамери дозволяє зменшити тривалість видалення диму при нештатних ситуаціях (завдяки різкому і значному збільшенню площі перерізу потоку диму), а також спростити конструкцію аварійної системи димовидалення (усунення вентилятора). Дане технічне рішення підвищує безпеку при екстреній евакуації газодимозахисників із димокамери і може застосовуватися разом із іншими методами аварійного димовидалення та навіть за відсутності електричного живлення. Джерела інформації: 1. Грачев В.А. Газодымозащитная служба: Учебник / Грачев В.А., Поповский Д.В. Под общ. ред. д.т.н., профессора Мелашчина Ε.А. - Μ.: Пожкнига, 2004. - 384 с. 2. Самсонов А.Н. Психологическая подготовка пожарных. / А.Н. Самсонов - М.: Стройиздат, 1982. - 53 с. 1 UA 98938 U 5 3. Правила безпеки праці в органах і підрозділах МНС України: Наказ МНС України № 312 від 7 травня 2007 p.: М-во надзв. сит. України, 2007. - 248 с - (Нормативний документ МНС України. Правила). 4. Перепечаев В.Д. Газодымозащитная служба пожарной охраны Учебник / Перепечаев В.Д., Береза В.Ю. - Черкассы, 2000. - 468 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 1. Димокамера для тренування рятувальників, що містить генератор диму, вертикальні стінки і систему аварійного димовидалення, яка відрізняється тим, що система аварійного димовидалення виконана у вигляді однієї або декількох рухомих стінок з можливістю обертання навколо горизонтальної осі та її фіксації у вертикальному положенні електромагнітним замком. 2. Димокамера за п. 1, яка відрізняється тим, що введено привод підйому рухомої стінки у вертикальне положення. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
