Спосіб прискореного визначення та побудови реалізованих зон ураження зенітних ракетних частин, підрозділів на малих та гранично малих висотах

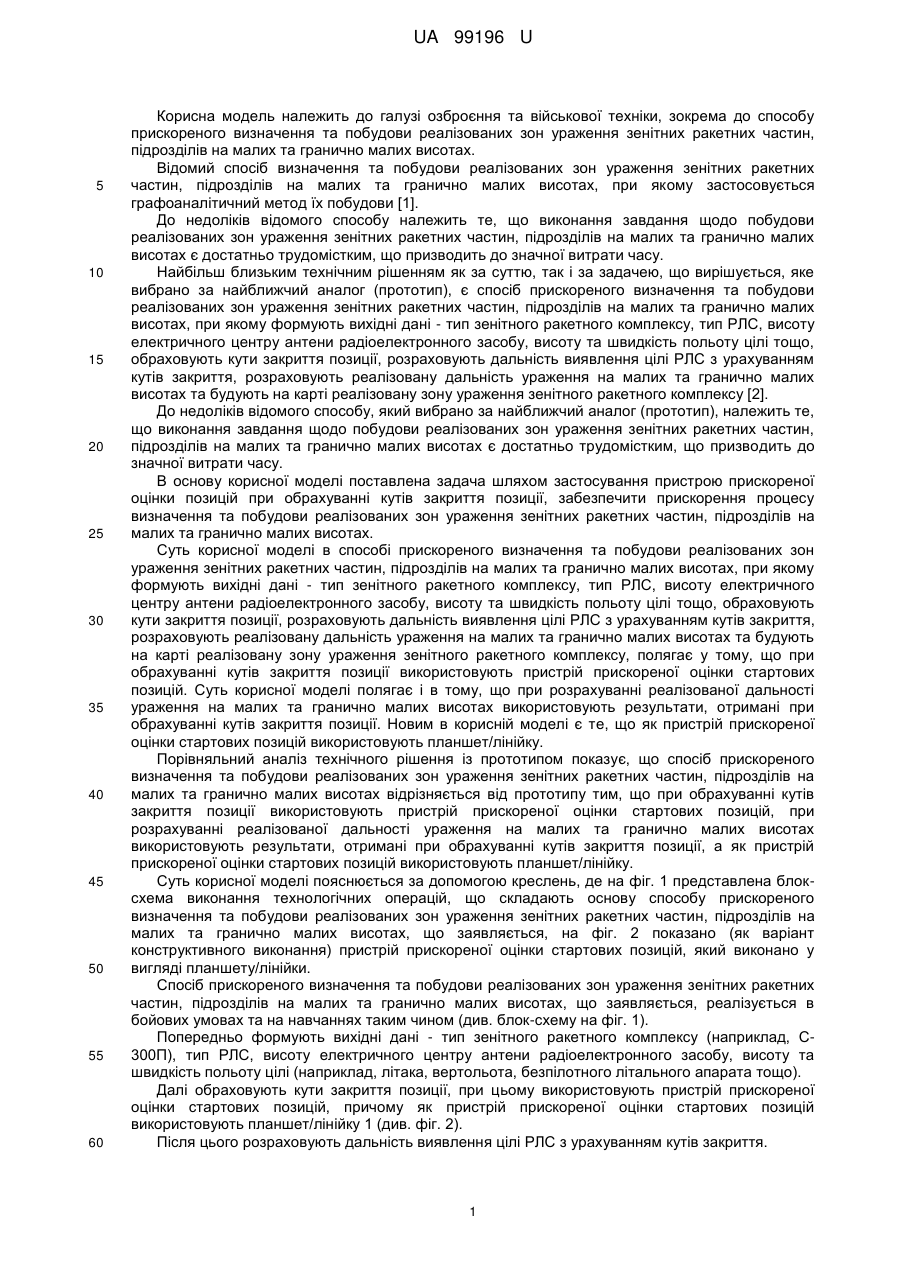

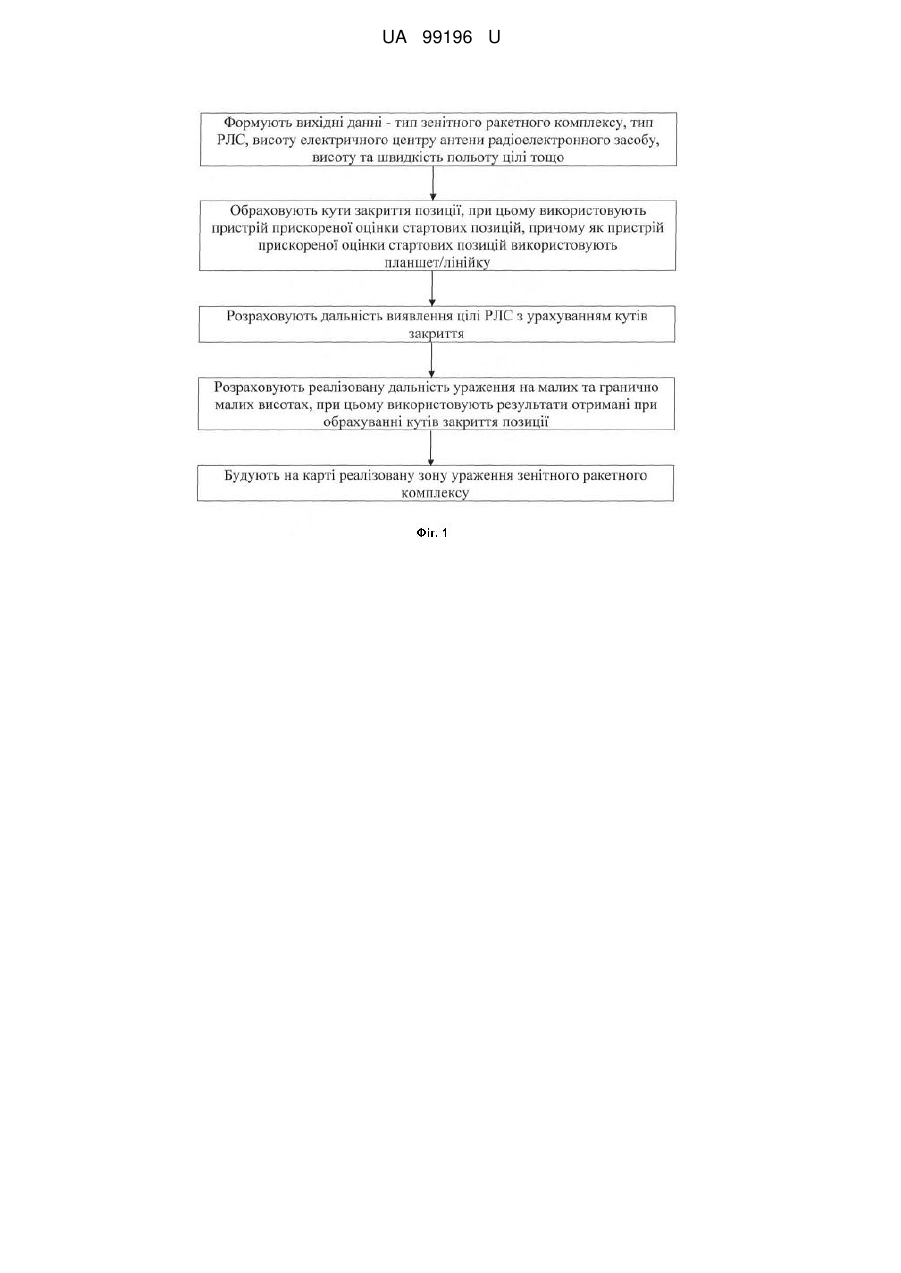

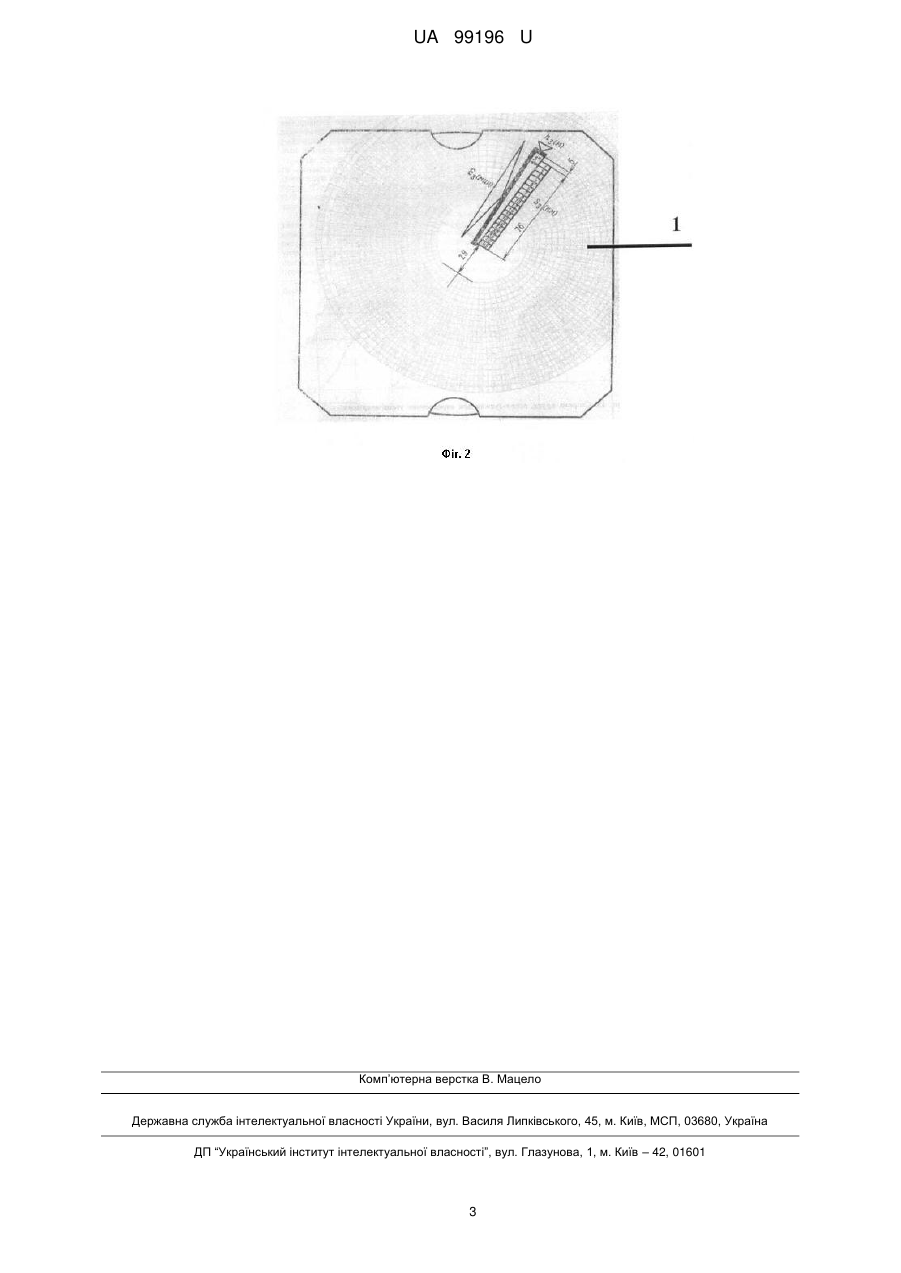

Реферат: Спосіб прискореного визначення та побудови реалізованих зон ураження зенітних ракетних частин, підрозділів на малих та гранично малих висотах, при якому формують вихідні дані - тип зенітного ракетного комплексу, тип РЛС, висоту електричного центру антени радіоелектронного засобу, висоту та швидкість польоту цілі тощо, обраховують кути закриття позиції, розраховують дальність виявлення цілі РЛС з урахуванням кутів закриття, розраховують реалізовану дальність ураження на малих та гранично малих висотах та будують на карті реалізовану зону ураження зенітного ракетного комплексу. При обрахуванні кутів закриття позиції використовують пристрій прискореної оцінки стартових позицій, а при розрахуванні реалізованої дальності ураження на малих та гранично малих висотах використовують результати, отримані при обрахуванні кутів закриття позиції. UA 99196 U (12) UA 99196 U UA 99196 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння та військової техніки, зокрема до способу прискореного визначення та побудови реалізованих зон ураження зенітних ракетних частин, підрозділів на малих та гранично малих висотах. Відомий спосіб визначення та побудови реалізованих зон ураження зенітних ракетних частин, підрозділів на малих та гранично малих висотах, при якому застосовується графоаналітичний метод їх побудови [1]. До недоліків відомого способу належить те, що виконання завдання щодо побудови реалізованих зон ураження зенітних ракетних частин, підрозділів на малих та гранично малих висотах є достатньо трудомістким, що призводить до значної витрати часу. Найбільш близьким технічним рішенням як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є спосіб прискореного визначення та побудови реалізованих зон ураження зенітних ракетних частин, підрозділів на малих та гранично малих висотах, при якому формують вихідні дані - тип зенітного ракетного комплексу, тип РЛС, висоту електричного центру антени радіоелектронного засобу, висоту та швидкість польоту цілі тощо, обраховують кути закриття позиції, розраховують дальність виявлення цілі РЛС з урахуванням кутів закриття, розраховують реалізовану дальність ураження на малих та гранично малих висотах та будують на карті реалізовану зону ураження зенітного ракетного комплексу [2]. До недоліків відомого способу, який вибрано за найближчий аналог (прототип), належить те, що виконання завдання щодо побудови реалізованих зон ураження зенітних ракетних частин, підрозділів на малих та гранично малих висотах є достатньо трудомістким, що призводить до значної витрати часу. В основу корисної моделі поcтавлена задача шляхом застосування пристрою прискореної оцінки позицій при обрахуванні кутів закриття позиції, забезпечити прискорення процесу визначення та побудови реалізованих зон ураження зенітних ракетних частин, підрозділів на малих та гранично малих висотах. Суть корисної моделі в способі прискореного визначення та побудови реалізованих зон ураження зенітних ракетних частин, підрозділів на малих та гранично малих висотах, при якому формують вихідні дані - тип зенітного ракетного комплексу, тип РЛС, висоту електричного центру антени радіоелектронного засобу, висоту та швидкість польоту цілі тощо, обраховують кути закриття позиції, розраховують дальність виявлення цілі РЛС з урахуванням кутів закриття, розраховують реалізовану дальність ураження на малих та гранично малих висотах та будують на карті реалізовану зону ураження зенітного ракетного комплексу, полягає у тому, що при обрахуванні кутів закриття позиції використовують пристрій прискореної оцінки стартових позицій. Суть корисної моделі полягає і в тому, що при розрахуванні реалізованої дальності ураження на малих та гранично малих висотах використовують результати, отримані при обрахуванні кутів закриття позиції. Новим в корисній моделі є те, що як пристрій прискореної оцінки стартових позицій використовують планшет/лінійку. Порівняльний аналіз технічного рішення із прототипом показує, що спосіб прискореного визначення та побудови реалізованих зон ураження зенітних ракетних частин, підрозділів на малих та гранично малих висотах відрізняється від прототипу тим, що при обрахуванні кутів закриття позиції використовують пристрій прискореної оцінки стартових позицій, при розрахуванні реалізованої дальності ураження на малих та гранично малих висотах використовують результати, отримані при обрахуванні кутів закриття позиції, а як пристрій прискореної оцінки стартових позицій використовують планшет/лінійку. Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 представлена блоксхема виконання технологічних операцій, що складають основу способу прискореного визначення та побудови реалізованих зон ураження зенітних ракетних частин, підрозділів на малих та гранично малих висотах, що заявляється, на фіг. 2 показано (як варіант конструктивного виконання) пристрій прискореної оцінки стартових позицій, який виконано у вигляді планшету/лінійки. Спосіб прискореного визначення та побудови реалізованих зон ураження зенітних ракетних частин, підрозділів на малих та гранично малих висотах, що заявляється, реалізується в бойових умовах та на навчаннях таким чином (див. блок-схему на фіг. 1). Попередньо формують вихідні дані - тип зенітного ракетного комплексу (наприклад, С300П), тип РЛС, висоту електричного центру антени радіоелектронного засобу, висоту та швидкість польоту цілі (наприклад, літака, вертольота, безпілотного літального апарата тощо). Далі обраховують кути закриття позиції, при цьому використовують пристрій прискореної оцінки стартових позицій, причому як пристрій прискореної оцінки стартових позицій використовують планшет/лінійку 1 (див. фіг. 2). Після цього розраховують дальність виявлення цілі РЛС з урахуванням кутів закриття. 1 UA 99196 U 5 10 15 По закінченні наведеної вище операції розраховують реалізовану дальність ураження на малих та гранично малих висотах, при цьому використовують результати, отримані при обрахуванні кутів закриття позиції. Наприкінці будують на карті реалізовану зону ураження зенітного ракетного комплексу. Підвищення ефективності способу прискореного визначення та побудови реалізованих зон ураження зенітних ракетних частин, підрозділів на малих та гранично малих висотах, що заявляється, у порівнянні з прототипом досягається шляхом застосування (при обрахуванні кутів закриття позиції) пристрою прискореної оцінки стартових позицій, а при розрахуванні реалізованої дальності ураження на малих та гранично малих висотах використовують результати, отримані при обрахуванні кутів закриття позиції, чим, у сукупності, забезпечують прискорення процесу визначення та побудови реалізованих зон ураження зенітних ракетних частин, підрозділів на малих та гранично малих висотах. Джерела інформації: 1. Неупокоєв Ф.К. Противовоздушный бой / Ф.К. Неупокоев. - М.: Воениздат, 1989. - 262 с. аналог. 2. Неупокоєв Ф.К. Стрельба зенитными ракетами / Ф.К. Неупокоев. - М.: Воениздат, 1991. 343 с. - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Спосіб прискореного визначення та побудови реалізованих зон ураження зенітних ракетних частин, підрозділів на малих та гранично малих висотах, при якому формують вихідні дані - тип зенітного ракетного комплексу, тип РЛС, висоту електричного центру антени радіоелектронного засобу, висоту та швидкість польоту цілі тощо, обраховують кути закриття позиції, розраховують дальність виявлення цілі РЛС з урахуванням кутів закриття, розраховують реалізовану дальність ураження на малих та гранично малих висотах та будують на карті реалізовану зону ураження зенітного ракетного комплексу, який відрізняється тим, що при обрахуванні кутів закриття позиції використовують пристрій прискореної оцінки стартових позицій, а при розрахуванні реалізованої дальності ураження на малих та гранично малих висотах використовують результати, отримані при обрахуванні кутів закриття позиції. 2. Спосіб за п. 1, який відрізняється тим, що як пристрій прискореної оцінки стартових позицій використовують планшет/лінійку. 2 UA 99196 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
