Пристрій для зменшення наслідків ураганів

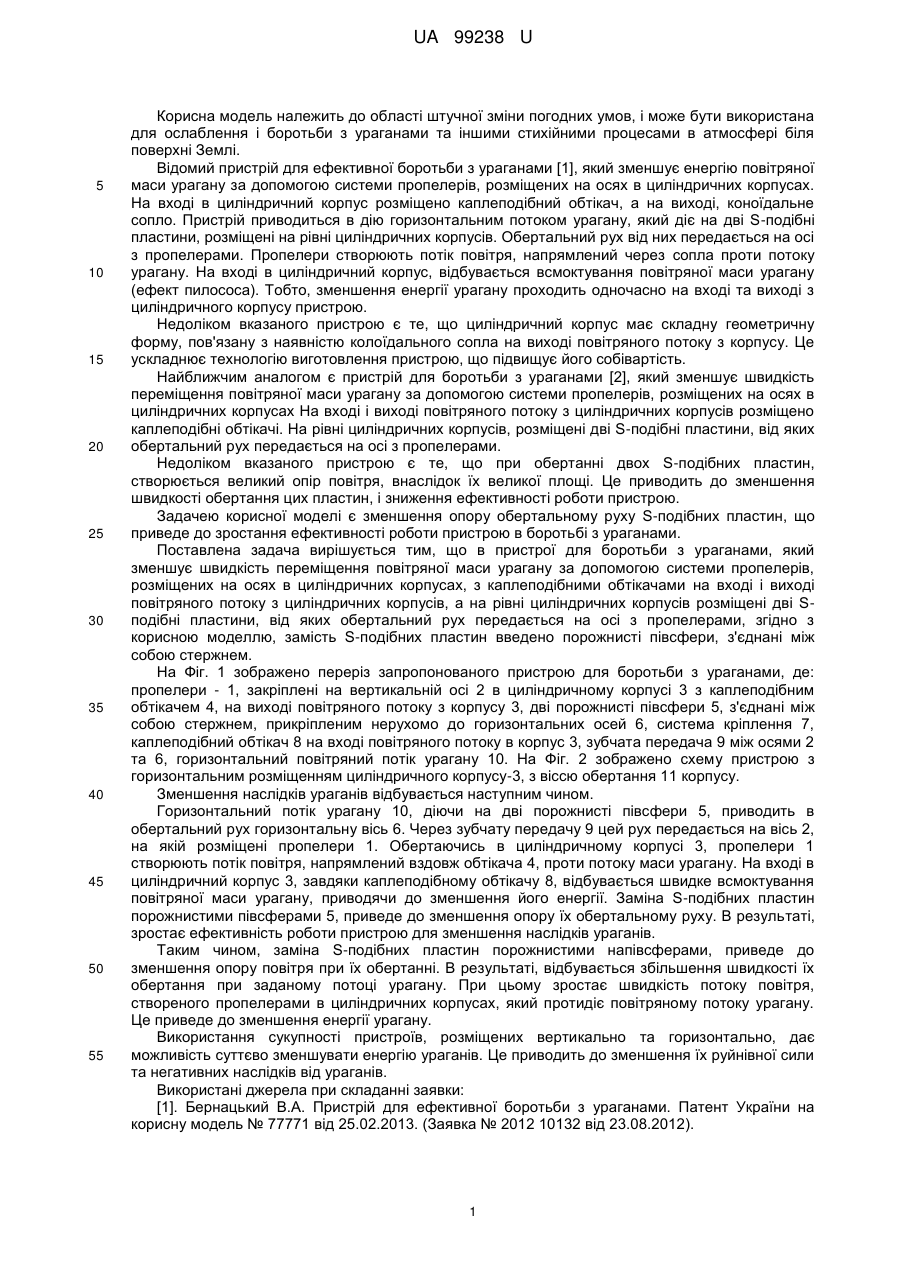

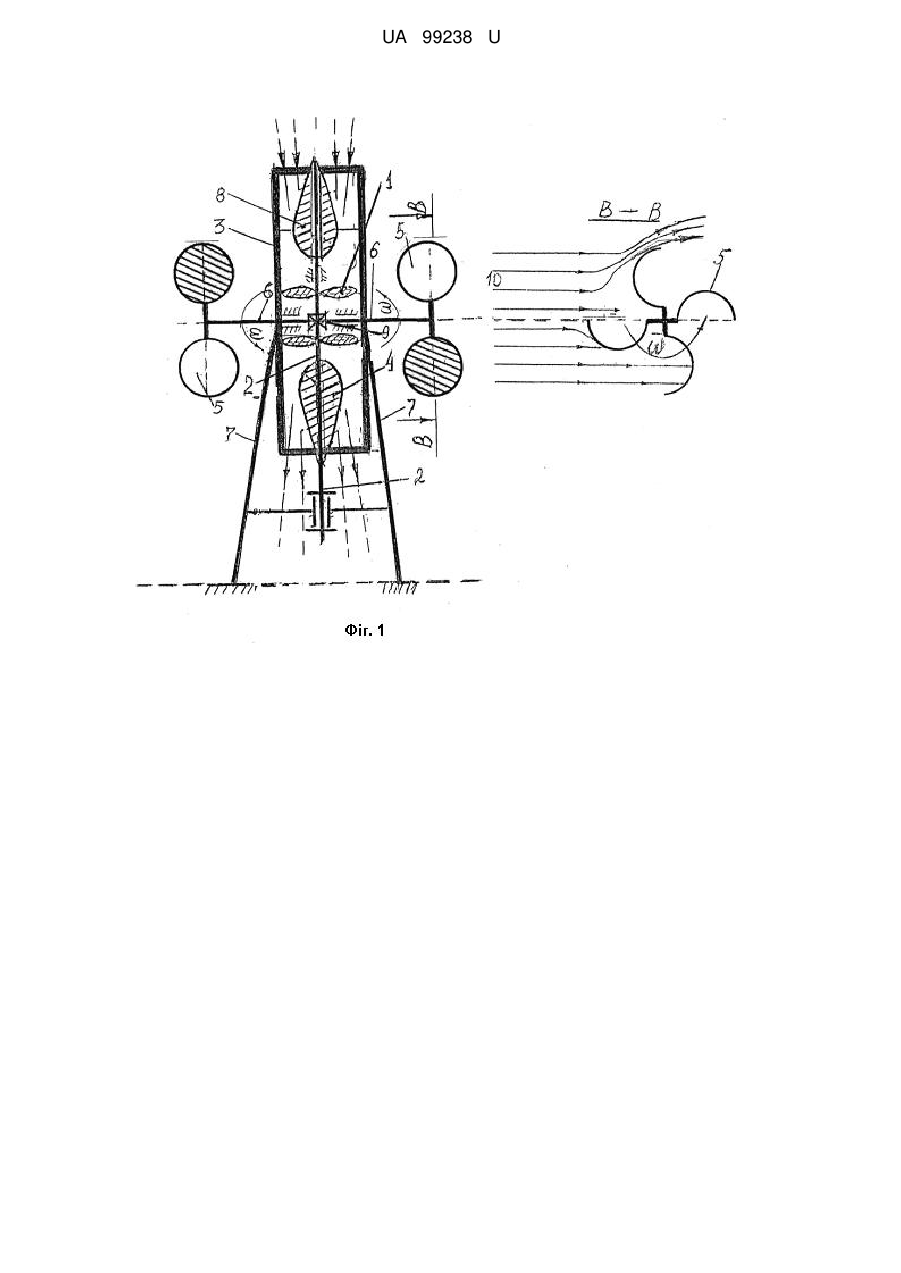

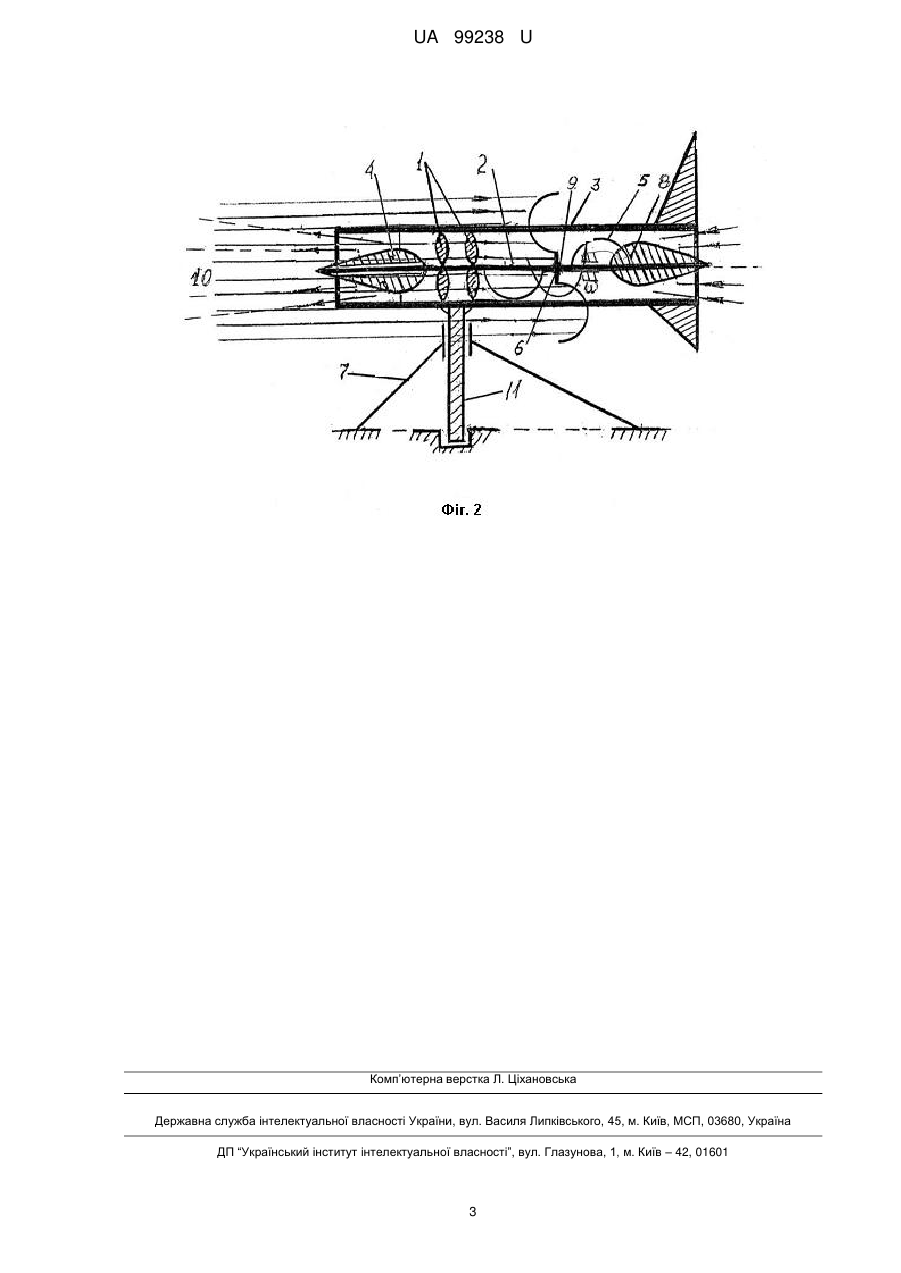

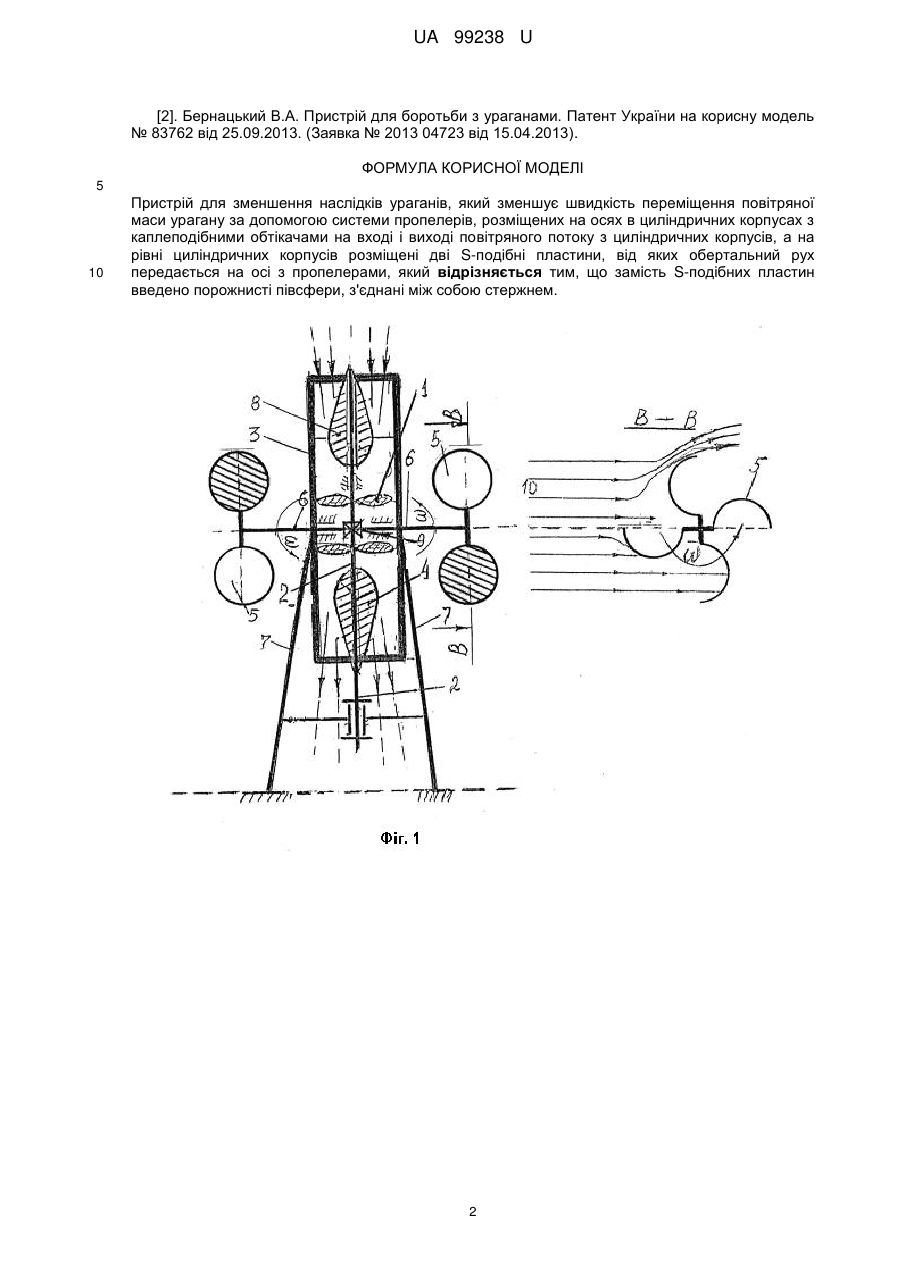

Реферат: UA 99238 U UA 99238 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області штучної зміни погодних умов, і може бути використана для ослаблення і боротьби з ураганами та іншими стихійними процесами в атмосфері біля поверхні Землі. Відомий пристрій для ефективної боротьби з ураганами [1], який зменшує енергію повітряної маси урагану за допомогою системи пропелерів, розміщених на осях в циліндричних корпусах. На вході в циліндричний корпус розміщено каплеподібний обтікач, а на виході, коноїдальне сопло. Пристрій приводиться в дію горизонтальним потоком урагану, який діє на дві S-подібні пластини, розміщені на рівні циліндричних корпусів. Обертальний рух від них передається на осі з пропелерами. Пропелери створюють потік повітря, напрямлений через сопла проти потоку урагану. На вході в циліндричний корпус, відбувається всмоктування повітряної маси урагану (ефект пилососа). Тобто, зменшення енергії урагану проходить одночасно на вході та виході з циліндричного корпусу пристрою. Недоліком вказаного пристрою є те, що циліндричний корпус має складну геометричну форму, пов'язану з наявністю колоїдального сопла на виході повітряного потоку з корпусу. Це ускладнює технологію виготовлення пристрою, що підвищує його собівартість. Найближчим аналогом є пристрій для боротьби з ураганами [2], який зменшує швидкість переміщення повітряної маси урагану за допомогою системи пропелерів, розміщених на осях в циліндричних корпусах На вході і виході повітряного потоку з циліндричних корпусів розміщено каплеподібні обтікачі. На рівні циліндричних корпусів, розміщені дві S-подібні пластини, від яких обертальний рух передається на осі з пропелерами. Недоліком вказаного пристрою є те, що при обертанні двох S-подібних пластин, створюється великий опір повітря, внаслідок їх великої площі. Це приводить до зменшення швидкості обертання цих пластин, і зниження ефективності роботи пристрою. Задачею корисної моделі є зменшення опору обертальному руху S-подібних пластин, що приведе до зростання ефективності роботи пристрою в боротьбі з ураганами. Поставлена задача вирішується тим, що в пристрої для боротьби з ураганами, який зменшує швидкість переміщення повітряної маси урагану за допомогою системи пропелерів, розміщених на осях в циліндричних корпусах, з каплеподібними обтікачами на вході і виході повітряного потоку з циліндричних корпусів, а на рівні циліндричних корпусів розміщені дві Sподібні пластини, від яких обертальний рух передається на осі з пропелерами, згідно з корисною моделлю, замість S-подібних пластин введено порожнисті півсфери, з'єднані між собою стержнем. На Фіг. 1 зображено переріз запропонованого пристрою для боротьби з ураганами, де: пропелери - 1, закріплені на вертикальній осі 2 в циліндричному корпусі 3 з каплеподібним обтікачем 4, на виході повітряного потоку з корпусу 3, дві порожнисті півсфери 5, з'єднані між собою стержнем, прикріпленим нерухомо до горизонтальних осей 6, система кріплення 7, каплеподібний обтікач 8 на вході повітряного потоку в корпус 3, зубчата передача 9 між осями 2 та 6, горизонтальний повітряний потік урагану 10. На Фіг. 2 зображено схему пристрою з горизонтальним розміщенням циліндричного корпусу-3, з віссю обертання 11 корпусу. Зменшення наслідків ураганів відбувається наступним чином. Горизонтальний потік урагану 10, діючи на дві порожнисті півсфери 5, приводить в обертальний рух горизонтальну вісь 6. Через зубчату передачу 9 цей рух передається на вісь 2, на якій розміщені пропелери 1. Обертаючись в циліндричному корпусі 3, пропелери 1 створюють потік повітря, напрямлений вздовж обтікача 4, проти потоку маси урагану. На вході в циліндричний корпус 3, завдяки каплеподібному обтікачу 8, відбувається швидке всмоктування повітряної маси урагану, приводячи до зменшення його енергії. Заміна S-подібних пластин порожнистими півсферами 5, приведе до зменшення опору їх обертальному руху. В результаті, зростає ефективність роботи пристрою для зменшення наслідків ураганів. Таким чином, заміна S-подібних пластин порожнистими напівсферами, приведе до зменшення опору повітря при їх обертанні. В результаті, відбувається збільшення швидкості їх обертання при заданому потоці урагану. При цьому зростає швидкість потоку повітря, створеного пропелерами в циліндричних корпусах, який протидіє повітряному потоку урагану. Це приведе до зменшення енергії урагану. Використання сукупності пристроїв, розміщених вертикально та горизонтально, дає можливість суттєво зменшувати енергію ураганів. Це приводить до зменшення їх руйнівної сили та негативних наслідків від ураганів. Використані джерела при складанні заявки: [1]. Бернацький В.А. Пристрій для ефективної боротьби з ураганами. Патент України на корисну модель № 77771 від 25.02.2013. (Заявка № 2012 10132 від 23.08.2012). 1 UA 99238 U [2]. Бернацький В.А. Пристрій для боротьби з ураганами. Патент України на корисну модель № 83762 від 25.09.2013. (Заявка № 2013 04723 від 15.04.2013). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для зменшення наслідків ураганів, який зменшує швидкість переміщення повітряної маси урагану за допомогою системи пропелерів, розміщених на осях в циліндричних корпусах з каплеподібними обтікачами на вході і виході повітряного потоку з циліндричних корпусів, а на рівні циліндричних корпусів розміщені дві S-подібні пластини, від яких обертальний рух передається на осі з пропелерами, який відрізняється тим, що замість S-подібних пластин введено порожнисті півсфери, з'єднані між собою стержнем. 2 UA 99238 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
