Пристрій для ефективного зменшення енергії ураганів

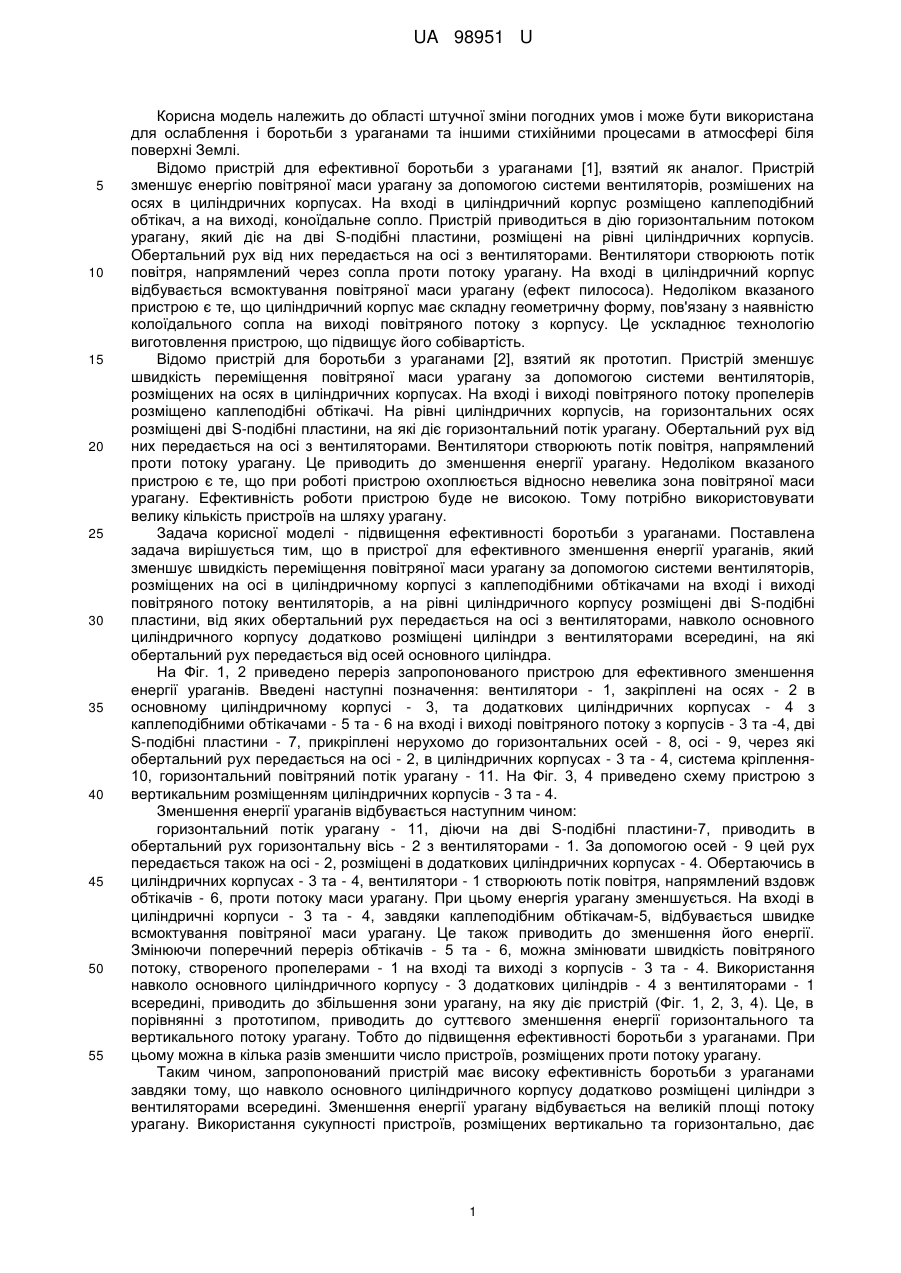

Реферат: UA 98951 U UA 98951 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області штучної зміни погодних умов і може бути використана для ослаблення і боротьби з ураганами та іншими стихійними процесами в атмосфері біля поверхні Землі. Відомо пристрій для ефективної боротьби з ураганами [1], взятий як аналог. Пристрій зменшує енергію повітряної маси урагану за допомогою системи вентиляторів, розмішених на осях в циліндричних корпусах. На вході в циліндричний корпус розміщено каплеподібний обтікач, а на виході, коноїдальне сопло. Пристрій приводиться в дію горизонтальним потоком урагану, який діє на дві S-подібні пластини, розміщені на рівні циліндричних корпусів. Обертальний рух від них передається на осі з вентиляторами. Вентилятори створюють потік повітря, напрямлений через сопла проти потоку урагану. На вході в циліндричний корпус відбувається всмоктування повітряної маси урагану (ефект пилососа). Недоліком вказаного пристрою є те, що циліндричний корпус має складну геометричну форму, пов'язану з наявністю колоїдального сопла на виході повітряного потоку з корпусу. Це ускладнює технологію виготовлення пристрою, що підвищує його собівартість. Відомо пристрій для боротьби з ураганами [2], взятий як прототип. Пристрій зменшує швидкість переміщення повітряної маси урагану за допомогою системи вентиляторів, розміщених на осях в циліндричних корпусах. На вході і виході повітряного потоку пропелерів розміщено каплеподібні обтікачі. На рівні циліндричних корпусів, на горизонтальних осях розміщені дві S-подібні пластини, на які діє горизонтальний потік урагану. Обертальний рух від них передається на осі з вентиляторами. Вентилятори створюють потік повітря, напрямлений проти потоку урагану. Це приводить до зменшення енергії урагану. Недоліком вказаного пристрою є те, що при роботі пристрою охоплюється відносно невелика зона повітряної маси урагану. Ефективність роботи пристрою буде не високою. Тому потрібно використовувати велику кількість пристроїв на шляху урагану. Задача корисної моделі - підвищення ефективності боротьби з ураганами. Поставлена задача вирішується тим, що в пристрої для ефективного зменшення енергії ураганів, який зменшує швидкість переміщення повітряної маси урагану за допомогою системи вентиляторів, розміщених на осі в циліндричному корпусі з каплеподібними обтікачами на вході і виході повітряного потоку вентиляторів, а на рівні циліндричного корпусу розміщені дві S-подібні пластини, від яких обертальний рух передається на осі з вентиляторами, навколо основного циліндричного корпусу додатково розміщені циліндри з вентиляторами всередині, на які обертальний рух передається від осей основного циліндра. На Фіг. 1, 2 приведено переріз запропонованого пристрою для ефективного зменшення енергії ураганів. Введені наступні позначення: вентилятори - 1, закріплені на осях - 2 в основному циліндричному корпусі - 3, та додаткових циліндричних корпусах - 4 з каплеподібними обтікачами - 5 та - 6 на вході і виході повітряного потоку з корпусів - 3 та -4, дві S-подібні пластини - 7, прикріплені нерухомо до горизонтальних осей - 8, осі - 9, через які обертальний рух передається на осі - 2, в циліндричних корпусах - 3 та - 4, система кріплення10, горизонтальний повітряний потік урагану - 11. На Фіг. 3, 4 приведено схему пристрою з вертикальним розміщенням циліндричних корпусів - 3 та - 4. Зменшення енергії ураганів відбувається наступним чином: горизонтальний потік урагану - 11, діючи на дві S-подібні пластини-7, приводить в обертальний рух горизонтальну вісь - 2 з вентиляторами - 1. За допомогою осей - 9 цей рух передається також на осі - 2, розміщені в додаткових циліндричних корпусах - 4. Обертаючись в циліндричних корпусах - 3 та - 4, вентилятори - 1 створюють потік повітря, напрямлений вздовж обтікачів - 6, проти потоку маси урагану. При цьому енергія урагану зменшується. На вході в циліндричні корпуси - 3 та - 4, завдяки каплеподібним обтікачам-5, відбувається швидке всмоктування повітряної маси урагану. Це також приводить до зменшення його енергії. Змінюючи поперечний переріз обтікачів - 5 та - 6, можна змінювати швидкість повітряного потоку, створеного пропелерами - 1 на вході та виході з корпусів - 3 та - 4. Використання навколо основного циліндричного корпусу - 3 додаткових циліндрів - 4 з вентиляторами - 1 всередині, приводить до збільшення зони урагану, на яку діє пристрій (Фіг. 1, 2, 3, 4). Це, в порівнянні з прототипом, приводить до суттєвого зменшення енергії горизонтального та вертикального потоку урагану.Тобто до підвищення ефективності боротьби з ураганами. При цьому можна в кілька разів зменшити число пристроїв, розміщених проти потоку урагану. Таким чином, запропонований пристрій має високу ефективність боротьби з ураганами завдяки тому, що навколо основного циліндричного корпусу додатково розміщені циліндри з вентиляторами всередині. Зменшення енергії урагану відбувається на великій площі потоку урагану. Використання сукупності пристроїв, розміщених вертикально та горизонтально, дає 1 UA 98951 U 5 можливість суттєво зменшувати енергію ураганів. Це приводить до зменшення їх руйнівної сили та заощадження гігантських фінансових ресурсів. Використані джерела: 1. Бернацький В.А. Пристрій для ефективної боротьби з ураганами. Патент України на корисну модель № 77771 від 25.02.2013 (Заявка № 201210132 від 23.08.2012). 2. Бернацький В.А. Пристрій для боротьби з ураганами. Патент України на корисну модель № 83762 від 25.09. 2013 (Заяв. № 201304723 від 15.04.2013). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для ефективного зменшення енергії ураганів, який зменшує швидкість переміщення повітряної маси урагану за допомогою системи вентиляторів, розміщених на осі в циліндричному корпусі з каплеподібними обтікачами на вході і виході повітряного потоку вентиляторів, а на рівні циліндричного корпусу розміщені дві S-подібні пластини, від яких обертальний рух передається на осі з вентиляторами, який відрізняється тим, що навколо основного циліндричного корпусу додатково розміщені циліндри з вентиляторами всередині, на які обертальний рух передається від осей основного циліндра. 2 UA 98951 U 3 UA 98951 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
