Завантажувач-змішувач гвинтового типу

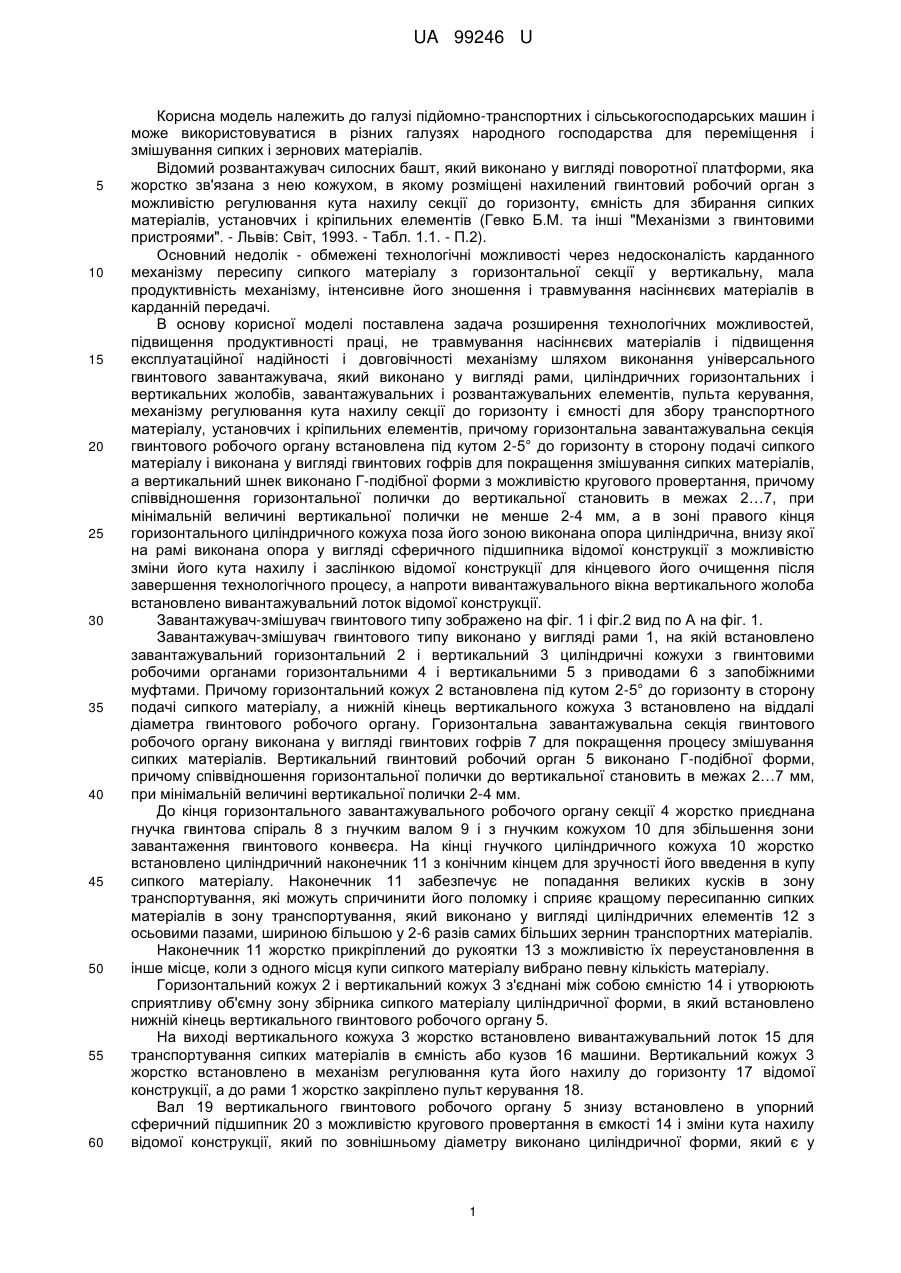

Реферат: UA 99246 U UA 99246 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі підйомно-транспортних і сільськогосподарських машин і може використовуватися в різних галузях народного господарства для переміщення і змішування сипких і зернових матеріалів. Відомий розвантажувач силосних башт, який виконано у вигляді поворотної платформи, яка жорстко зв'язана з нею кожухом, в якому розміщені нахилений гвинтовий робочий орган з можливістю регулювання кута нахилу секції до горизонту, ємність для збирання сипких матеріалів, установчих і кріпильних елементів (Гевко Б.М. та інші "Механізми з гвинтовими пристроями". - Львів: Світ, 1993. - Табл. 1.1. - П.2). Основний недолік - обмежені технологічні можливості через недосконалість карданного механізму пересипу сипкого матеріалу з горизонтальної секції у вертикальну, мала продуктивність механізму, інтенсивне його зношення і травмування насіннєвих матеріалів в карданній передачі. В основу корисної моделі поставлена задача розширення технологічних можливостей, підвищення продуктивності праці, не травмування насіннєвих матеріалів і підвищення експлуатаційної надійності і довговічності механізму шляхом виконання універсального гвинтового завантажувача, який виконано у вигляді рами, циліндричних горизонтальних і вертикальних жолобів, завантажувальних і розвантажувальних елементів, пульта керування, механізму регулювання кута нахилу секції до горизонту і ємності для збору транспортного матеріалу, установчих і кріпильних елементів, причому горизонтальна завантажувальна секція гвинтового робочого органу встановлена під кутом 2-5° до горизонту в сторону подачі сипкого матеріалу і виконана у вигляді гвинтових гофрів для покращення змішування сипких матеріалів, а вертикальний шнек виконано Г-подібної форми з можливістю кругового провертання, причому співвідношення горизонтальної полички до вертикальної становить в межах 2…7, при мінімальній величині вертикальної полички не менше 2-4 мм, а в зоні правого кінця горизонтального циліндричного кожуха поза його зоною виконана опора циліндрична, внизу якої на рамі виконана опора у вигляді сферичного підшипника відомої конструкції з можливістю зміни його кута нахилу і заслінкою відомої конструкції для кінцевого його очищення після завершення технологічного процесу, а напроти вивантажувального вікна вертикального жолоба встановлено вивантажувальний лоток відомої конструкції. Завантажувач-змішувач гвинтового типу зображено на фіг. 1 і фіг.2 вид по А на фіг. 1. Завантажувач-змішувач гвинтового типу виконано у вигляді рами 1, на якій встановлено завантажувальний горизонтальний 2 і вертикальний 3 циліндричні кожухи з гвинтовими робочими органами горизонтальними 4 і вертикальними 5 з приводами 6 з запобіжними муфтами. Причому горизонтальний кожух 2 встановлена під кутом 2-5° до горизонту в сторону подачі сипкого матеріалу, а нижній кінець вертикального кожуха 3 встановлено на віддалі діаметра гвинтового робочого органу. Горизонтальна завантажувальна секція гвинтового робочого органу виконана у вигляді гвинтових гофрів 7 для покращення процесу змішування сипких матеріалів. Вертикальний гвинтовий робочий орган 5 виконано Г-подібної форми, причому співвідношення горизонтальної полички до вертикальної становить в межах 2…7 мм, при мінімальній величині вертикальної полички 2-4 мм. До кінця горизонтального завантажувального робочого органу секції 4 жорстко приєднана гнучка гвинтова спіраль 8 з гнучким валом 9 і з гнучким кожухом 10 для збільшення зони завантаження гвинтового конвеєра. На кінці гнучкого циліндричного кожуха 10 жорстко встановлено циліндричний наконечник 11 з конічним кінцем для зручності його введення в купу сипкого матеріалу. Наконечник 11 забезпечує не попадання великих кусків в зону транспортування, які можуть спричинити його поломку і сприяє кращому пересипанню сипких матеріалів в зону транспортування, який виконано у вигляді циліндричних елементів 12 з осьовими пазами, шириною більшою у 2-6 разів самих більших зернин транспортних матеріалів. Наконечник 11 жорстко прикріплений до рукоятки 13 з можливістю їх переустановлення в інше місце, коли з одного місця купи сипкого матеріалу вибрано певну кількість матеріалу. Горизонтальний кожух 2 і вертикальний кожух 3 з'єднані між собою ємністю 14 і утворюють сприятливу об'ємну зону збірника сипкого матеріалу циліндричної форми, в який встановлено нижній кінець вертикального гвинтового робочого органу 5. На виході вертикальногокожуха 3 жорстко встановлено вивантажувальний лоток 15 для транспортування сипких матеріалів в ємність або кузов 16 машини. Вертикальний кожух 3 жорстко встановлено в механізм регулювання кута його нахилу до горизонту 17 відомої конструкції, а до рами 1 жорстко закріплено пульт керування 18. Вал 19 вертикального гвинтового робочого органу 5 знизу встановлено в упорний сферичний підшипник 20 з можливістю кругового провертання в ємкості 14 і зміни кута нахилу відомої конструкції, який по зовнішньому діаметру виконано циліндричної форми, який є у 1 UA 99246 U 5 10 15 жорсткій взаємодії з внутрішньою циліндричною поверхнею нижньої частини кожуха 3. Зверху підшипник закритий ущільнюючим диском. Крім цього вертикальний вивантажувальний лоток 15 є у взаємодії з зовнішнім діаметром вертикального жолоба 3 в зоні вивантаження сипких матеріалів через гумову прокладку відомої конструкції, яка створює відповідне тертя і сприяє жорсткому утримуванню вивантажувального лотка 15. Робота завантажувача-змішувача гвинтового типу здійснюється наступним чином. Кінець гнучкої спіралі 8 з гнучким кожухом 10 з наконечником 11 вводять в купу сипкого матеріалу разом з рукояткою 13. Після цього включають привід за допомогою пульта керування 18. За допомогою гнучкої спіралі 8 сипкий матеріал переміщується по горизонтальній трасі в жолобі 2, де він інтенсивно змішується гвинтовим гофрованим робочим органом 7 і подається в зону вивантаження об'ємного збірника циліндричної форми і звідси вертикальним гвинтовим робочим органом 5 в зону вивантаження і вивантажувальний лоток 15 і в ємність для збору матеріалу (кузов машини) 16 або різного типу тари. В разі вибору сипкого матеріалу з даної зони, завантажувальну секцію за допомогою рукоятки 13 переставляють в нове місце. До переваг завантажувача-змішувача гвинтового типу належить розширення технологічних можливостей, підвищення продуктивності праці, зменшення травмування насіннєвого матеріалу і підвищення експлуатаційної надійності і довговічності завантажувача. При цьому механізм може працювати в двох режимах як транспортер і як транспортер-змішувач, і тим самим забезпечує збільшення коефіцієнта його використання. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Завантажувач-змішувач гвинтового типу, який виконано у вигляді рами, циліндричних горизонтальних і вертикальних жолобів, завантажувальних і розвантажувальних елементів, пульта керування, механізму регулювання кута нахилу секції до горизонту і ємності для збору транспортного матеріалу, установчих і кріпильних елементів, який відрізняється тим, що горизонтальна завантажувальна секція гвинтового робочого органу встановлена під кутом 2-5° до горизонту в сторону подачі сипкого матеріалу і виконана у вигляді гвинтових гофрів для покращення змішування сипких матеріалів, а вертикальний шнек виконано Г-подібної форми з можливістю кругового провертання, причому співвідношення горизонтальної полички до вертикальної становить в межах 2-7, при мінімальній величині вертикальної полички не менше 2-4 мм, а в зоні правого кінця горизонтального циліндричного кожуха поза його зоною виконана опора циліндрична, внизу якої на рамі виконана опора у вигляді сферичного підшипника відомої конструкції з можливістю зміни його кута нахилу і заслінкою відомої конструкції для кінцевого його очищення після завершення технологічного процесу, а напроти вивантажувального вікна вертикального жолоба встановлено вивантажувальний лоток відомої конструкції. 2 UA 99246 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
