Експериментальний робочий орган шарнірного гвинтового конвеєра
Формула / Реферат
Експериментальний робочий орган шарнірного гвинтового конвеєра, що містить шарнірно з'єднані між собою гвинтові секції, які виконані у вигляді двох паралельно розташованих плоских пластин, на яких закріплені гвинтові ребра, а з плоскими пластинами через антифрикційні втулки взаємодіє шарнірний елемент, який відрізняється тим, що шарнірний елемент має вигляд квадрата, в якому у взаємно перпендикулярних площинах виконано ряд радіальних отворів, в яких встановлені пальці, котрі в свою чергу закріплені на плоских пластинах.
Текст

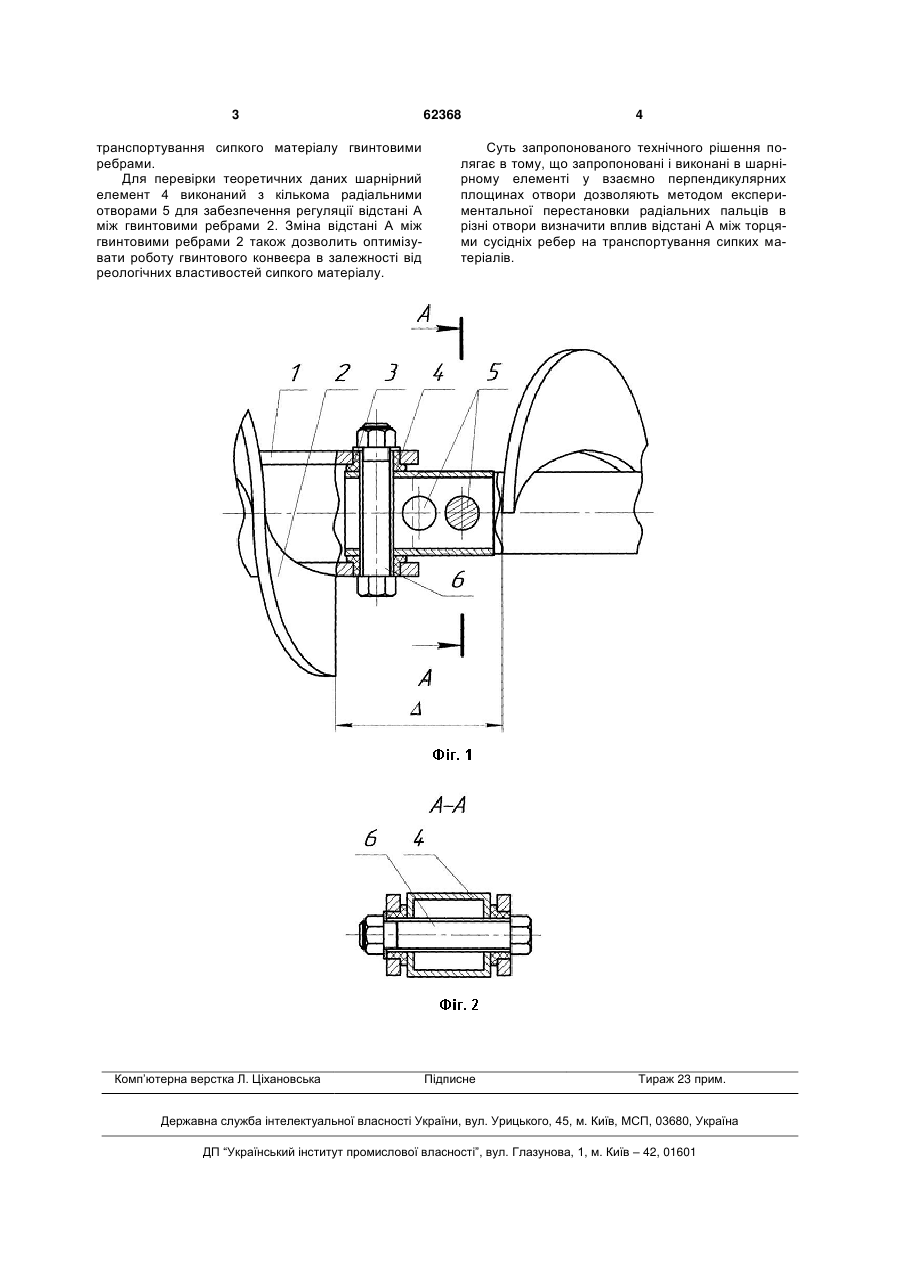

Експериментальний робочий орган шарнірного гвинтового конвеєра, що містить шарнірно з'єднані між собою гвинтові секції, які виконані у ви 3 транспортування сипкого матеріалу гвинтовими ребрами. Для перевірки теоретичних даних шарнірний елемент 4 виконаний з кількома радіальними отворами 5 для забезпечення регуляції відстані А між гвинтовими ребрами 2. Зміна відстані А між гвинтовими ребрами 2 також дозволить оптимізувати роботу гвинтового конвеєра в залежності від реологічних властивостей сипкого матеріалу. Комп’ютерна верстка Л. Ціхановська 62368 4 Суть запропонованого технічного рішення полягає в тому, що запропоновані і виконані в шарнірному елементі у взаємно перпендикулярних площинах отвори дозволяють методом експериментальної перестановки радіальних пальців в різні отвори визначити вплив відстані А між торцями сусідніх ребер на транспортування сипких матеріалів. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPilot working body of hinged screw conveyor
Автори англійськоюHevko Myroslav Romanovych
Назва патенту російськоюЭкспериментальный рабочий орган шарнирного винтового конвейера
Автори російськоюГевко Мирослав Романович
МПК / Мітки
МПК: B65G 33/00
Мітки: робочий, шарнірного, експериментальній, орган, гвинтового, конвеєра
