Завантажувач гвинтовий з пересипом

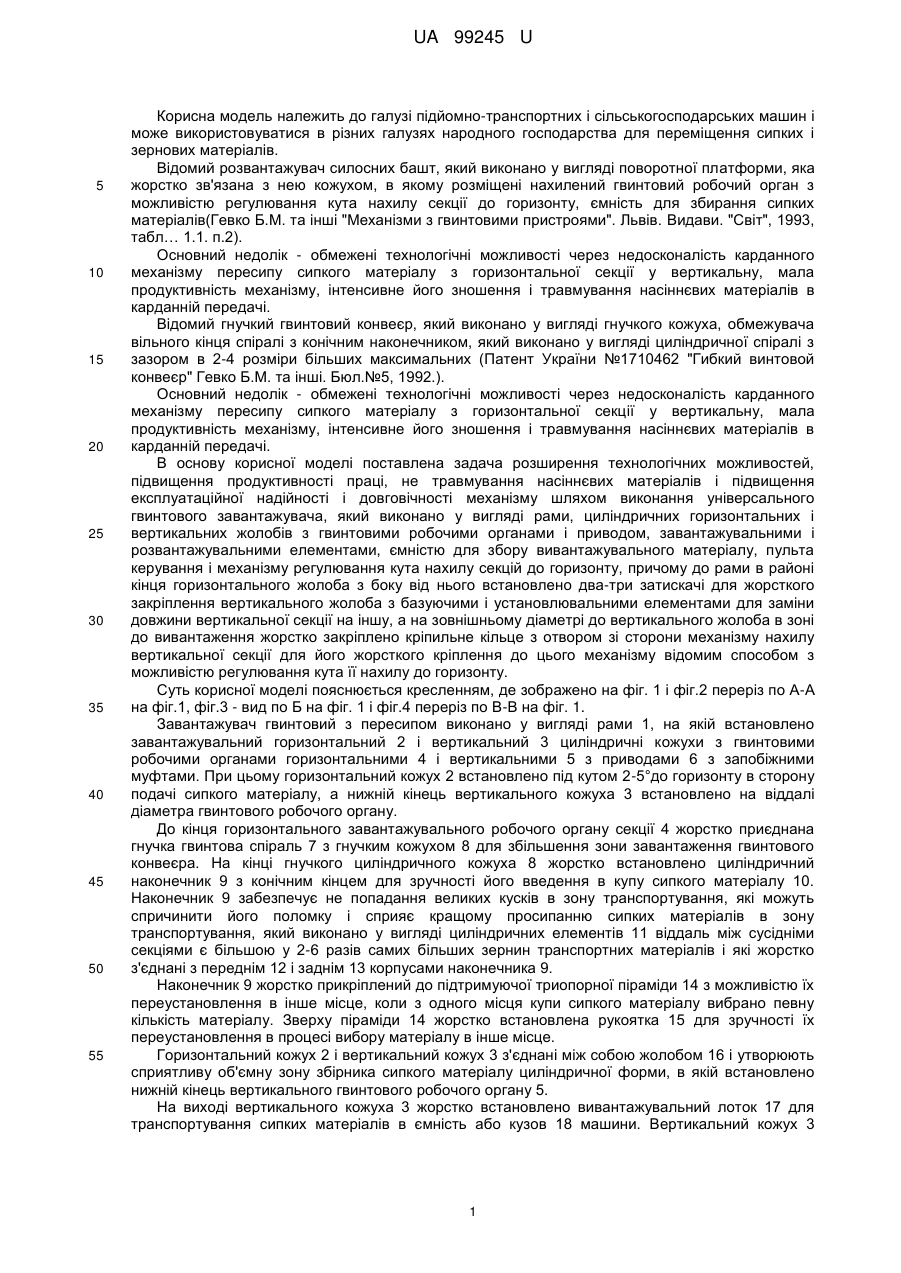

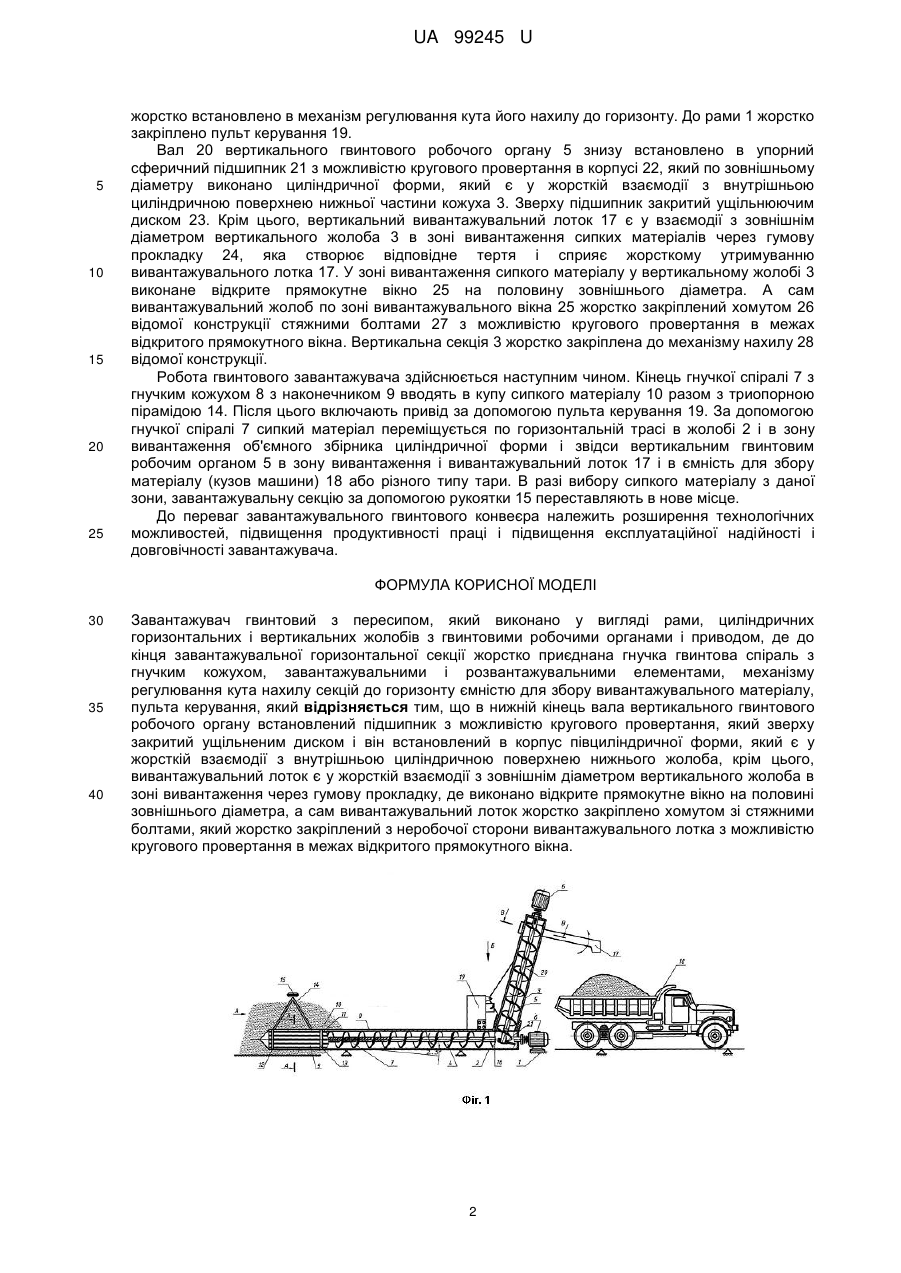

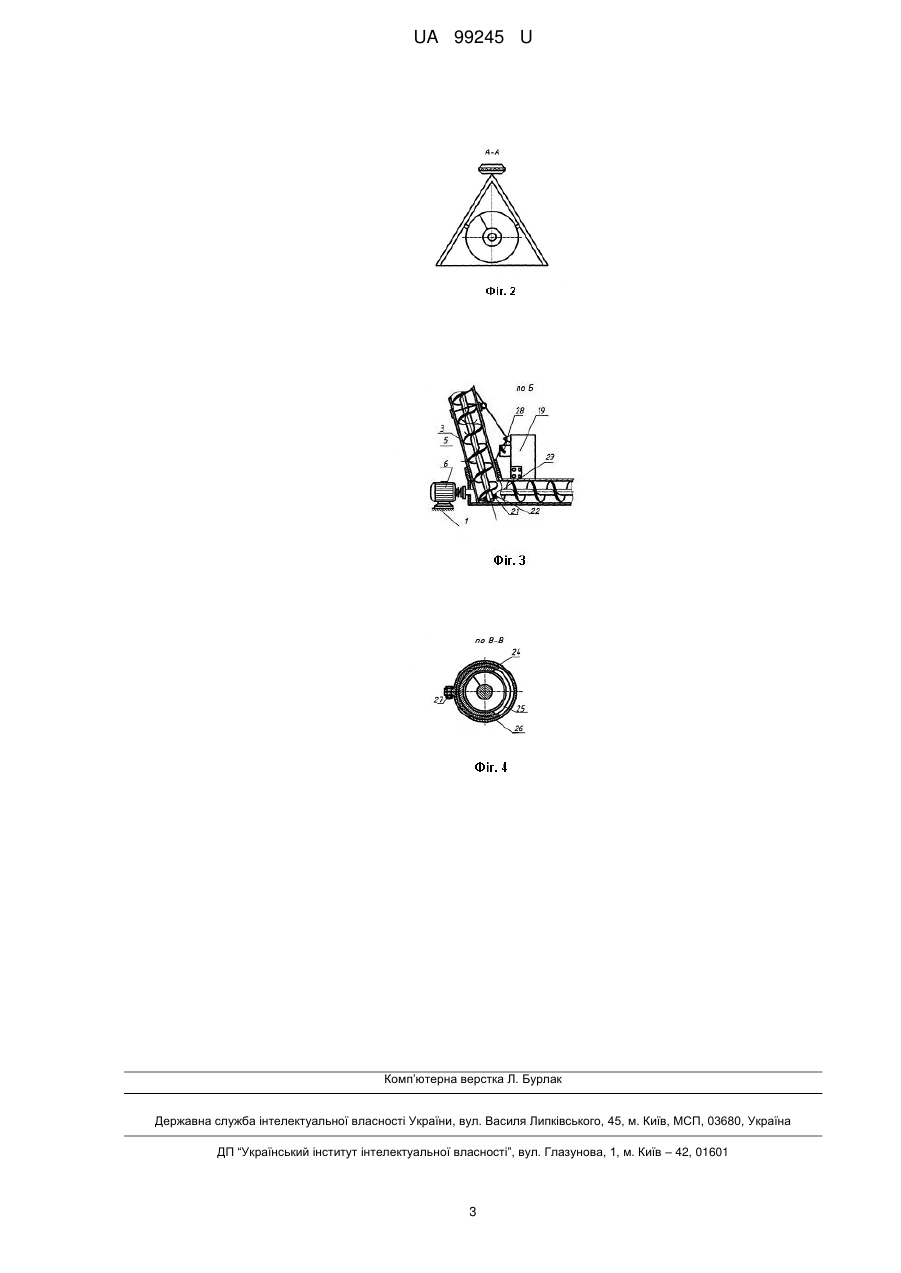

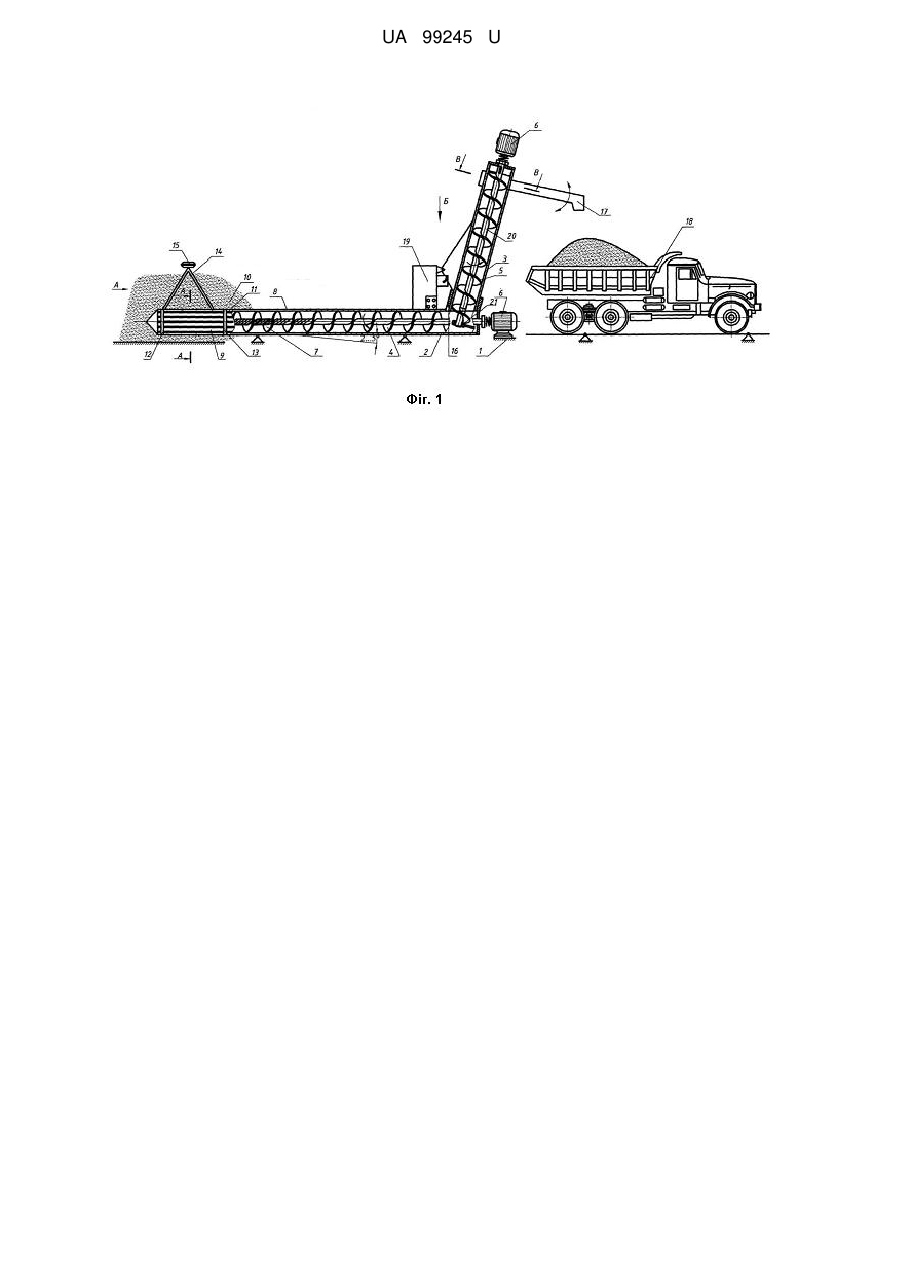

Реферат: Завантажувач гвинтовий з пересипом виконано у вигляді рами, циліндричних горизонтальних і вертикальних жолобів з гвинтовими робочими органами і приводом, де до кінця завантажувальної горизонтальної секції жорстко приєднана гнучка гвинтова спіраль з гнучким кожухом, завантажувальними і розвантажувальними елементами, механізму регулювання кута нахилу секцій до горизонту ємністю для збору вивантажувального матеріалу, пульта керування. В нижній кінець вала вертикального гвинтового робочого органу встановлений підшипник з можливістю кругового провертання, який зверху закритий ущільненим диском і він встановлений в корпус півциліндричної форми, який є у жорсткій взаємодії з внутрішньою циліндричною поверхнею нижнього жолоба, крім цього, вивантажувальний лоток є у жорсткій взаємодії з зовнішнім діаметром вертикального жолоба в зоні вивантаження через гумову прокладку, де виконано відкрите прямокутне вікно на половині зовнішнього діаметра, а сам вивантажувальний лоток жорстко закріплено хомутом зі стяжними болтами, який жорстко закріплений з неробочої сторони вивантажувального лотка з можливістю кругового провертання в межах відкритого прямокутного вікна. UA 99245 U (12) UA 99245 U UA 99245 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі підйомно-транспортних і сільськогосподарських машин і може використовуватися в різних галузях народного господарства для переміщення сипких і зернових матеріалів. Відомий розвантажувач силосних башт, який виконано у вигляді поворотної платформи, яка жорстко зв'язана з нею кожухом, в якому розміщені нахилений гвинтовий робочий орган з можливістю регулювання кута нахилу секції до горизонту, ємність для збирання сипких матеріалів(Гевко Б.М. та інші "Механізми з гвинтовими пристроями". Львів. Видави. "Світ", 1993, табл… 1.1. п.2). Основний недолік - обмежені технологічні можливості через недосконалість карданного механізму пересипу сипкого матеріалу з горизонтальної секції у вертикальну, мала продуктивність механізму, інтенсивне його зношення і травмування насіннєвих матеріалів в карданній передачі. Відомий гнучкий гвинтовий конвеєр, який виконано у вигляді гнучкого кожуха, обмежувача вільного кінця спіралі з конічним наконечником, який виконано у вигляді циліндричної спіралі з зазором в 2-4 розміри більших максимальних (Патент України №1710462 "Гибкий винтовой конвеєр" Гевко Б.М. та інші. Бюл.№5, 1992.). Основний недолік - обмежені технологічні можливості через недосконалість карданного механізму пересипу сипкого матеріалу з горизонтальної секції у вертикальну, мала продуктивність механізму, інтенсивне його зношення і травмування насіннєвих матеріалів в карданній передачі. В основу корисної моделі поставлена задача розширення технологічних можливостей, підвищення продуктивності праці, не травмування насіннєвих матеріалів і підвищення експлуатаційної надійності і довговічності механізму шляхом виконання універсального гвинтового завантажувача, який виконано у вигляді рами, циліндричних горизонтальних і вертикальних жолобів з гвинтовими робочими органами і приводом, завантажувальними і розвантажувальними елементами, ємністю для збору вивантажувального матеріалу, пульта керування і механізму регулювання кута нахилу секцій до горизонту, причому до рами в районі кінця горизонтального жолоба з боку від нього встановлено два-три затискачі для жорсткого закріплення вертикального жолоба з базуючими і установлювальними елементами для заміни довжини вертикальної секції на іншу, а на зовнішньому діаметрі до вертикального жолоба в зоні до вивантаження жорстко закріплено кріпильне кільце з отвором зі сторони механізму нахилу вертикальної секції для його жорсткого кріплення до цього механізму відомим способом з можливістю регулювання кута її нахилу до горизонту. Суть корисної моделі пояснюється кресленням, де зображено на фіг. 1 і фіг.2 переріз по А-А на фіг.1, фіг.3 - вид по Б на фіг. 1 і фіг.4 переріз по В-В на фіг. 1. Завантажувач гвинтовий з пересипом виконано у вигляді рами 1, на якій встановлено завантажувальний горизонтальний 2 і вертикальний 3 циліндричні кожухи з гвинтовими робочими органами горизонтальними 4 і вертикальними 5 з приводами 6 з запобіжними муфтами. При цьому горизонтальний кожух 2 встановлено під кутом 2-5°до горизонту в сторону подачі сипкого матеріалу, а нижній кінець вертикального кожуха 3 встановлено на віддалі діаметра гвинтового робочого органу. До кінця горизонтального завантажувального робочого органу секції 4 жорстко приєднана гнучка гвинтова спіраль 7 з гнучким кожухом 8 для збільшення зони завантаження гвинтового конвеєра. На кінці гнучкого циліндричного кожуха 8 жорстко встановлено циліндричний наконечник 9 з конічним кінцем для зручності його введення в купу сипкого матеріалу 10. Наконечник 9 забезпечує не попадання великих кусків в зону транспортування, які можуть спричинити його поломку і сприяє кращому просипанню сипких матеріалів в зону транспортування, який виконано у вигляді циліндричних елементів 11 віддаль між сусідніми секціями є більшою у 2-6 разів самих більших зернин транспортних матеріалів і які жорстко з'єднані з переднім 12 і заднім 13 корпусами наконечника 9. Наконечник 9 жорстко прикріплений до підтримуючої триопорної піраміди 14 з можливістю їх переустановлення в інше місце, коли з одного місця купи сипкого матеріалу вибрано певну кількість матеріалу. Зверху піраміди 14 жорстко встановлена рукоятка 15 для зручності їх переустановлення в процесі вибору матеріалу в інше місце. Горизонтальний кожух 2 і вертикальний кожух 3 з'єднані між собою жолобом 16 і утворюють сприятливу об'ємну зону збірника сипкого матеріалу циліндричної форми, в якій встановлено нижній кінець вертикального гвинтового робочого органу 5. На виході вертикального кожуха 3 жорстко встановлено вивантажувальний лоток 17 для транспортування сипких матеріалів в ємність або кузов 18 машини. Вертикальний кожух 3 1 UA 99245 U 5 10 15 20 25 жорстко встановлено в механізм регулювання кута його нахилу до горизонту. До рами 1 жорстко закріплено пульт керування 19. Вал 20 вертикального гвинтового робочого органу 5 знизу встановлено в упорний сферичний підшипник 21 з можливістю кругового провертання в корпусі 22, який по зовнішньому діаметру виконано циліндричної форми, який є у жорсткій взаємодії з внутрішньою циліндричною поверхнею нижньої частини кожуха 3. Зверху підшипник закритий ущільнюючим диском 23. Крім цього, вертикальний вивантажувальний лоток 17 є у взаємодії з зовнішнім діаметром вертикального жолоба 3 в зоні вивантаження сипких матеріалів через гумову прокладку 24, яка створює відповідне тертя і сприяє жорсткому утримуванню вивантажувального лотка 17. У зоні вивантаження сипкого матеріалу у вертикальному жолобі 3 виконане відкрите прямокутне вікно 25 на половину зовнішнього діаметра. А сам вивантажувальний жолоб по зоні вивантажувального вікна 25 жорстко закріплений хомутом 26 відомої конструкції стяжними болтами 27 з можливістю кругового провертання в межах відкритого прямокутного вікна. Вертикальна секція 3 жорстко закріплена до механізму нахилу 28 відомої конструкції. Робота гвинтового завантажувача здійснюється наступним чином. Кінець гнучкої спіралі 7 з гнучким кожухом 8 з наконечником 9 вводять в купу сипкого матеріалу 10 разом з триопорною пірамідою 14. Після цього включають привід за допомогою пульта керування 19. За допомогою гнучкої спіралі 7 сипкий матеріал переміщується по горизонтальній трасі в жолобі 2 і в зону вивантаження об'ємного збірника циліндричної форми і звідси вертикальним гвинтовим робочим органом 5 в зону вивантаження і вивантажувальний лоток 17 і в ємність для збору матеріалу (кузов машини) 18 або різного типу тари. В разі вибору сипкого матеріалу з даної зони, завантажувальну секцію за допомогою рукоятки 15 переставляють в нове місце. До переваг завантажувального гвинтового конвеєра належить розширення технологічних можливостей, підвищення продуктивності праці і підвищення експлуатаційної надійності і довговічності завантажувача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Завантажувач гвинтовий з пересипом, який виконано у вигляді рами, циліндричних горизонтальних і вертикальних жолобів з гвинтовими робочими органами і приводом, де до кінця завантажувальної горизонтальної секції жорстко приєднана гнучка гвинтова спіраль з гнучким кожухом, завантажувальними і розвантажувальними елементами, механізму регулювання кута нахилу секцій до горизонту ємністю для збору вивантажувального матеріалу, пульта керування, який відрізняється тим, що в нижній кінець вала вертикального гвинтового робочого органу встановлений підшипник з можливістю кругового провертання, який зверху закритий ущільненим диском і він встановлений в корпус півциліндричної форми, який є у жорсткій взаємодії з внутрішньою циліндричною поверхнею нижнього жолоба, крім цього, вивантажувальний лоток є у жорсткій взаємодії з зовнішнім діаметром вертикального жолоба в зоні вивантаження через гумову прокладку, де виконано відкрите прямокутне вікно на половині зовнішнього діаметра, а сам вивантажувальний лоток жорстко закріплено хомутом зі стяжними болтами, який жорстко закріплений з неробочої сторони вивантажувального лотка з можливістю кругового провертання в межах відкритого прямокутного вікна. 2 UA 99245 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
