Гвинтовий пересувний змішувач

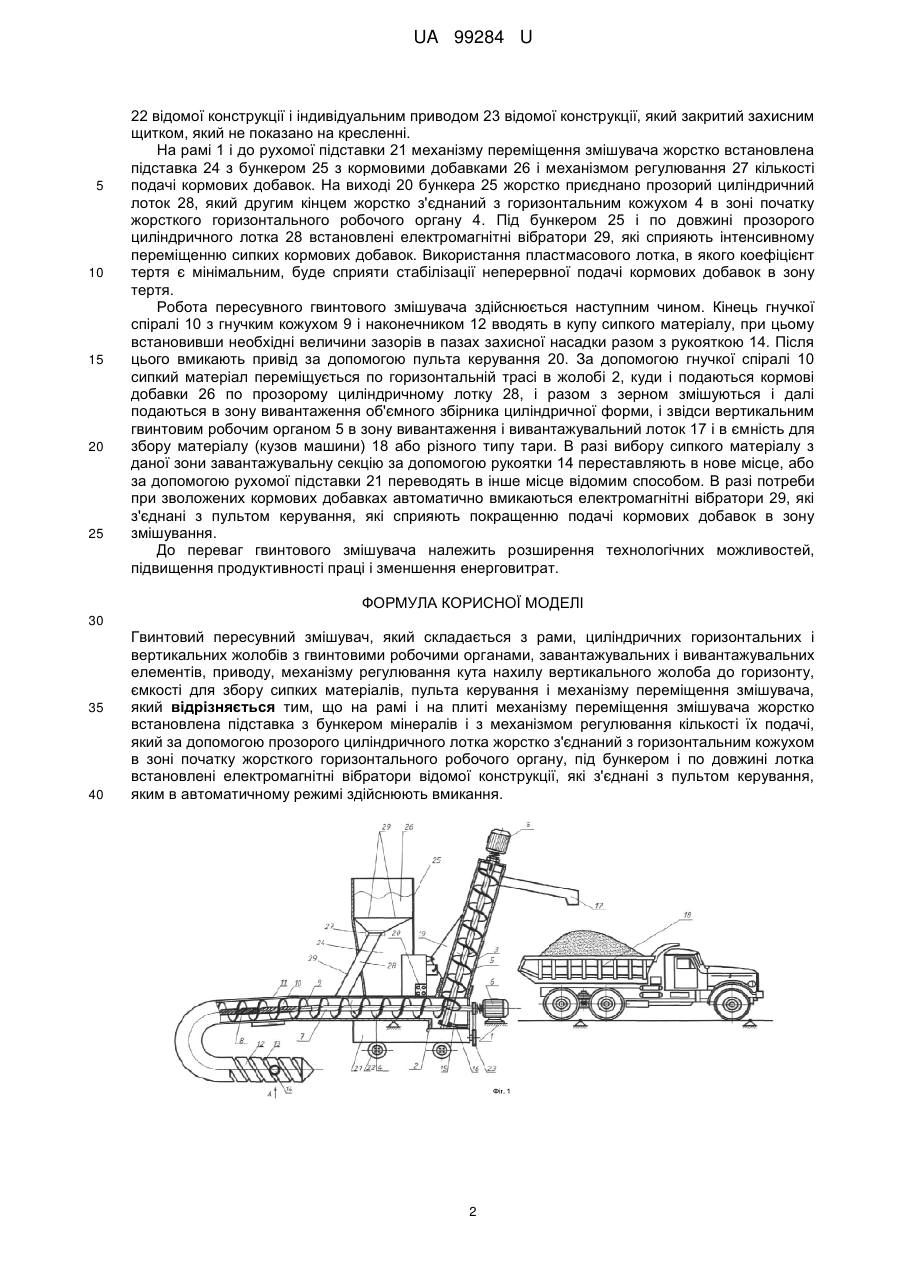

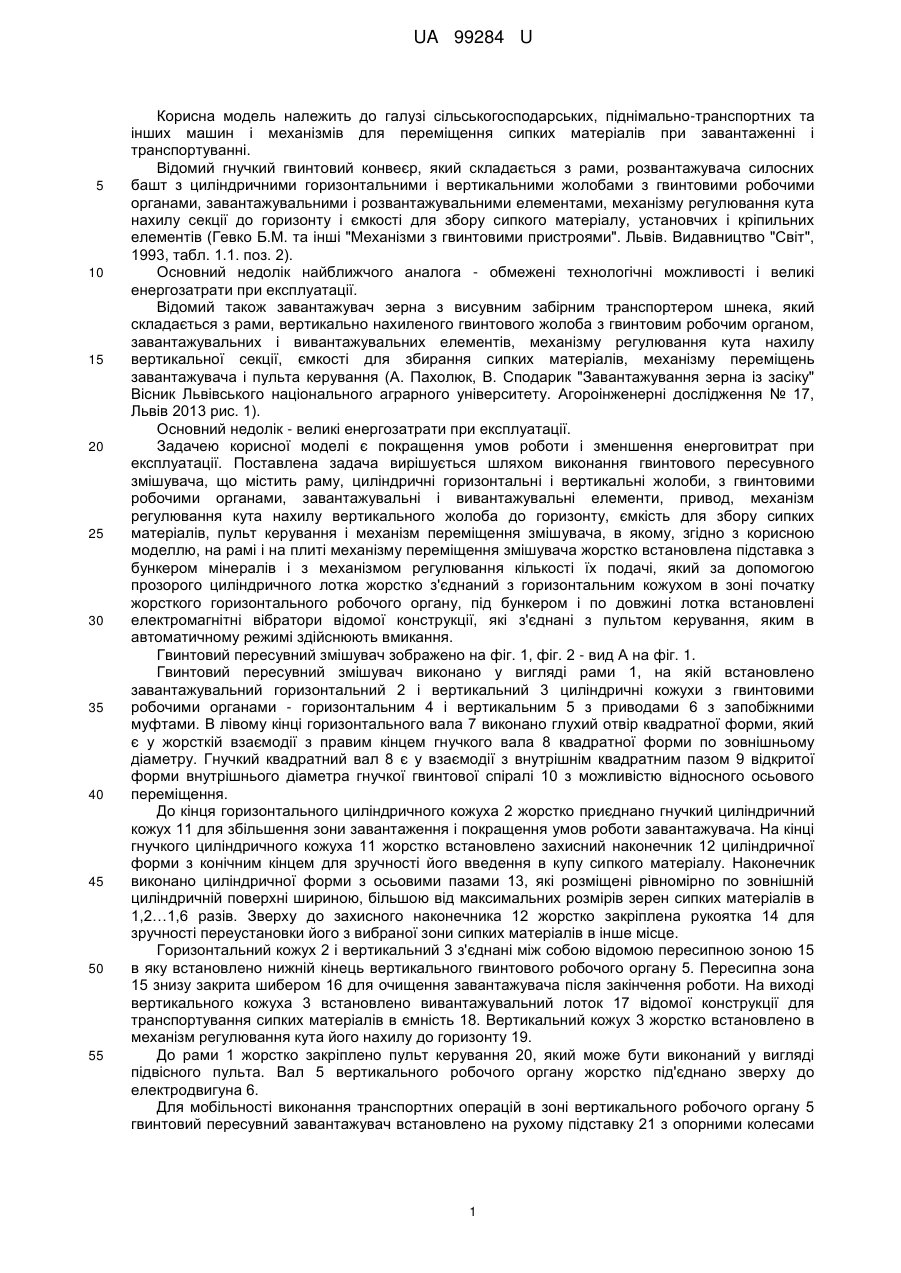

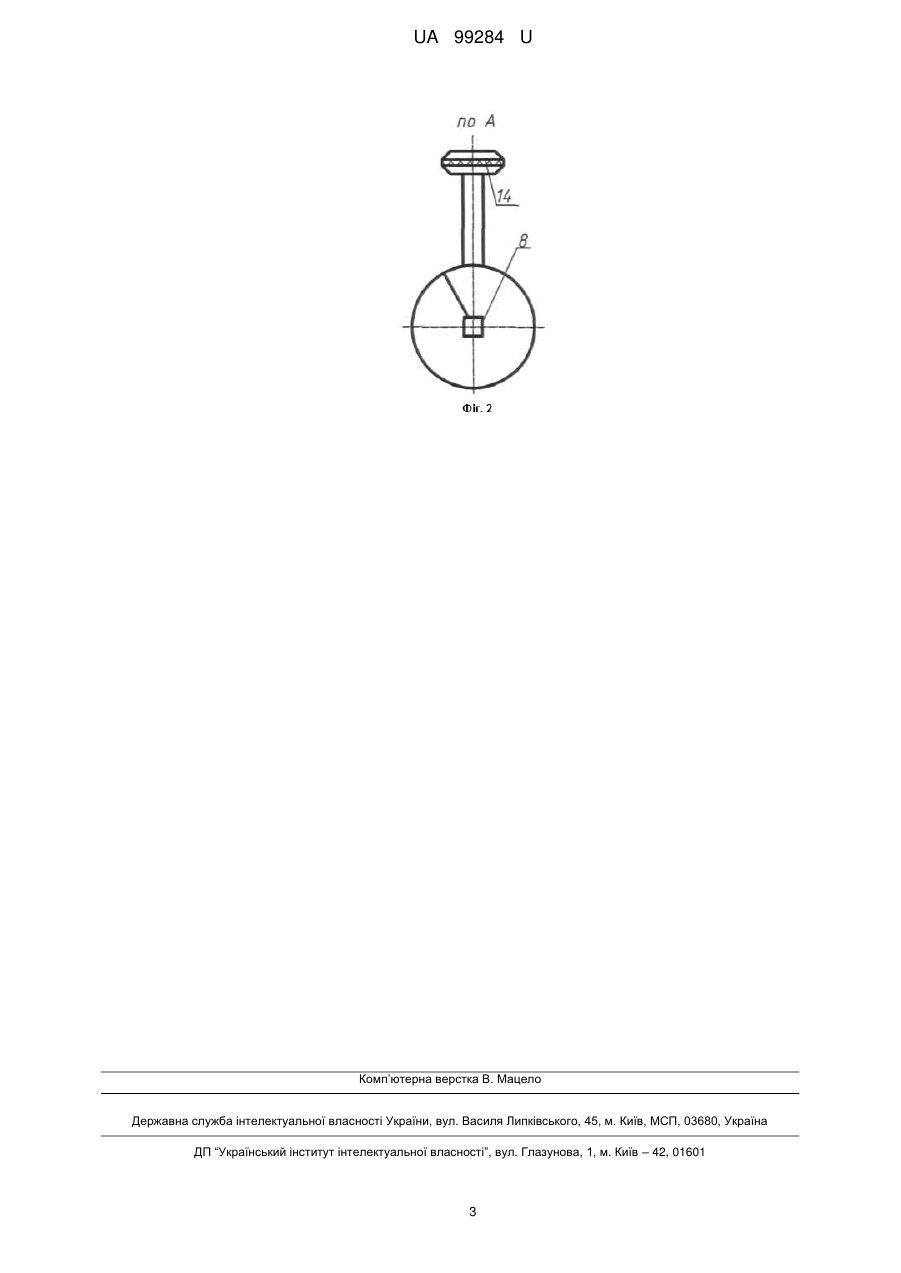

Реферат: Гвинтовий пересувний змішувач складається з рами, циліндричних горизонтальних і вертикальних жолобів з гвинтовими робочими органами, завантажувальних і вивантажувальних елементів, приводу, механізму регулювання кута нахилу вертикального жолоба до горизонту, ємкості для збору сипких матеріалів, пульта керування і механізму переміщення змішувача. На рамі і на плиті механізму переміщення змішувача жорстко встановлена підставка з бункером мінералів і з механізмом регулювання кількості їх подачі, який за допомогою прозорого циліндричного лотка жорстко з'єднаний з горизонтальним кожухом в зоні початку жорсткого горизонтального робочого органу. Під бункером і по довжині лотка встановлені електромагнітні вібратори відомої конструкції, які з'єднані з пультом керування, яким в автоматичному режимі здійснюють вмикання. UA 99284 U (12) UA 99284 U UA 99284 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарських, піднімально-транспортних та інших машин і механізмів для переміщення сипких матеріалів при завантаженні і транспортуванні. Відомий гнучкий гвинтовий конвеєр, який складається з рами, розвантажувача силосних башт з циліндричними горизонтальними і вертикальними жолобами з гвинтовими робочими органами, завантажувальними і розвантажувальними елементами, механізму регулювання кута нахилу секції до горизонту і ємкості для збору сипкого матеріалу, установчих і кріпильних елементів (Гевко Б.М. та інші "Механізми з гвинтовими пристроями". Львів. Видавництво "Світ", 1993, табл. 1.1. поз. 2). Основний недолік найближчого аналога - обмежені технологічні можливості і великі енергозатрати при експлуатації. Відомий також завантажувач зерна з висувним забірним транспортером шнека, який складається з рами, вертикально нахиленого гвинтового жолоба з гвинтовим робочим органом, завантажувальних і вивантажувальних елементів, механізму регулювання кута нахилу вертикальної секції, ємкості для збирання сипких матеріалів, механізму переміщень завантажувача і пульта керування (А. Пахолюк, В. Сподарик "Завантажування зерна із засіку" Вісник Львівського національного аграрного університету. Агороінженерні дослідження № 17, Львів 2013 рис. 1). Основний недолік - великі енергозатрати при експлуатації. Задачею корисної моделі є покращення умов роботи і зменшення енерговитрат при експлуатації. Поставлена задача вирішується шляхом виконання гвинтового пересувного змішувача, що містить раму, циліндричні горизонтальні і вертикальні жолоби, з гвинтовими робочими органами, завантажувальні і вивантажувальні елементи, привод, механізм регулювання кута нахилу вертикального жолоба до горизонту, ємкість для збору сипких матеріалів, пульт керування і механізм переміщення змішувача, в якому, згідно з корисною моделлю, на рамі і на плиті механізму переміщення змішувача жорстко встановлена підставка з бункером мінералів і з механізмом регулювання кількості їх подачі, який за допомогою прозорого циліндричного лотка жорстко з'єднаний з горизонтальним кожухом в зоні початку жорсткого горизонтального робочого органу, під бункером і по довжині лотка встановлені електромагнітні вібратори відомої конструкції, які з'єднані з пультом керування, яким в автоматичному режимі здійснюють вмикання. Гвинтовий пересувний змішувач зображено на фіг. 1, фіг. 2 - вид А на фіг. 1. Гвинтовий пересувний змішувач виконано у вигляді рами 1, на якій встановлено завантажувальний горизонтальний 2 і вертикальний 3 циліндричні кожухи з гвинтовими робочими органами - горизонтальним 4 і вертикальним 5 з приводами 6 з запобіжними муфтами. В лівому кінці горизонтального вала 7 виконано глухий отвір квадратної форми, який є у жорсткій взаємодії з правим кінцем гнучкого вала 8 квадратної форми по зовнішньому діаметру. Гнучкий квадратний вал 8 є у взаємодії з внутрішнім квадратним пазом 9 відкритої форми внутрішнього діаметра гнучкої гвинтової спіралі 10 з можливістю відносного осьового переміщення. До кінця горизонтального циліндричного кожуха 2 жорстко приєднано гнучкий циліндричний кожух 11 для збільшення зони завантаження і покращення умов роботи завантажувача. На кінці гнучкого циліндричного кожуха 11 жорстко встановлено захисний наконечник 12 циліндричної форми з конічним кінцем для зручності його введення в купу сипкого матеріалу. Наконечник виконано циліндричної форми з осьовими пазами 13, які розміщені рівномірно по зовнішній циліндричній поверхні шириною, більшою від максимальних розмірів зерен сипких матеріалів в 1,2…1,6 разів. Зверху до захисного наконечника 12 жорстко закріплена рукоятка 14 для зручності переустановки його з вибраної зони сипких матеріалів в інше місце. Горизонтальний кожух 2 і вертикальний 3 з'єднані між собою відомою пересипною зоною 15 в яку встановлено нижній кінець вертикального гвинтового робочого органу 5. Пересипна зона 15 знизу закрита шибером 16 для очищення завантажувача після закінчення роботи. На виході вертикального кожуха 3 встановлено вивантажувальний лоток 17 відомої конструкції для транспортування сипких матеріалів в ємність 18. Вертикальний кожух 3 жорстко встановлено в механізм регулювання кута його нахилу до горизонту 19. До рами 1 жорстко закріплено пульт керування 20, який може бути виконаний у вигляді підвісного пульта. Вал 5 вертикального робочого органу жорстко під'єднано зверху до електродвигуна 6. Для мобільності виконання транспортних операцій в зоні вертикального робочого органу 5 гвинтовий пересувний завантажувач встановлено на рухому підставку 21 з опорними колесами 1 UA 99284 U 5 10 15 20 25 22 відомої конструкції і індивідуальним приводом 23 відомої конструкції, який закритий захисним щитком, який не показано на кресленні. На рамі 1 і до рухомої підставки 21 механізму переміщення змішувача жорстко встановлена підставка 24 з бункером 25 з кормовими добавками 26 і механізмом регулювання 27 кількості подачі кормових добавок. На виході 20 бункера 25 жорстко приєднано прозорий циліндричний лоток 28, який другим кінцем жорстко з'єднаний з горизонтальним кожухом 4 в зоні початку жорсткого горизонтального робочого органу 4. Під бункером 25 і по довжині прозорого циліндричного лотка 28 встановлені електромагнітні вібратори 29, які сприяють інтенсивному переміщенню сипких кормових добавок. Використання пластмасового лотка, в якого коефіцієнт тертя є мінімальним, буде сприяти стабілізації неперервної подачі кормових добавок в зону тертя. Робота пересувного гвинтового змішувача здійснюється наступним чином. Кінець гнучкої спіралі 10 з гнучким кожухом 9 і наконечником 12 вводять в купу сипкого матеріалу, при цьому встановивши необхідні величини зазорів в пазах захисної насадки разом з рукояткою 14. Після цього вмикають привід за допомогою пульта керування 20. За допомогою гнучкої спіралі 10 сипкий матеріал переміщується по горизонтальній трасі в жолобі 2, куди і подаються кормові добавки 26 по прозорому циліндричному лотку 28, і разом з зерном змішуються і далі подаються в зону вивантаження об'ємного збірника циліндричної форми, і звідси вертикальним гвинтовим робочим органом 5 в зону вивантаження і вивантажувальний лоток 17 і в ємність для збору матеріалу (кузов машини) 18 або різного типу тари. В разі вибору сипкого матеріалу з даної зони завантажувальну секцію за допомогою рукоятки 14 переставляють в нове місце, або за допомогою рухомої підставки 21 переводять в інше місце відомим способом. В разі потреби при зволожених кормових добавках автоматично вмикаються електромагнітні вібратори 29, які з'єднані з пультом керування, які сприяють покращенню подачі кормових добавок в зону змішування. До переваг гвинтового змішувача належить розширення технологічних можливостей, підвищення продуктивності праці і зменшення енерговитрат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Гвинтовий пересувний змішувач, який складається з рами, циліндричних горизонтальних і вертикальних жолобів з гвинтовими робочими органами, завантажувальних і вивантажувальних елементів, приводу, механізму регулювання кута нахилу вертикального жолоба до горизонту, ємкості для збору сипких матеріалів, пульта керування і механізму переміщення змішувача, який відрізняється тим, що на рамі і на плиті механізму переміщення змішувача жорстко встановлена підставка з бункером мінералів і з механізмом регулювання кількості їх подачі, який за допомогою прозорого циліндричного лотка жорстко з'єднаний з горизонтальним кожухом в зоні початку жорсткого горизонтального робочого органу, під бункером і по довжині лотка встановлені електромагнітні вібратори відомої конструкції, які з'єднані з пультом керування, яким в автоматичному режимі здійснюють вмикання. 2 UA 99284 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
