Змішувач гвинтовий з піднімально-пересипним механізмом

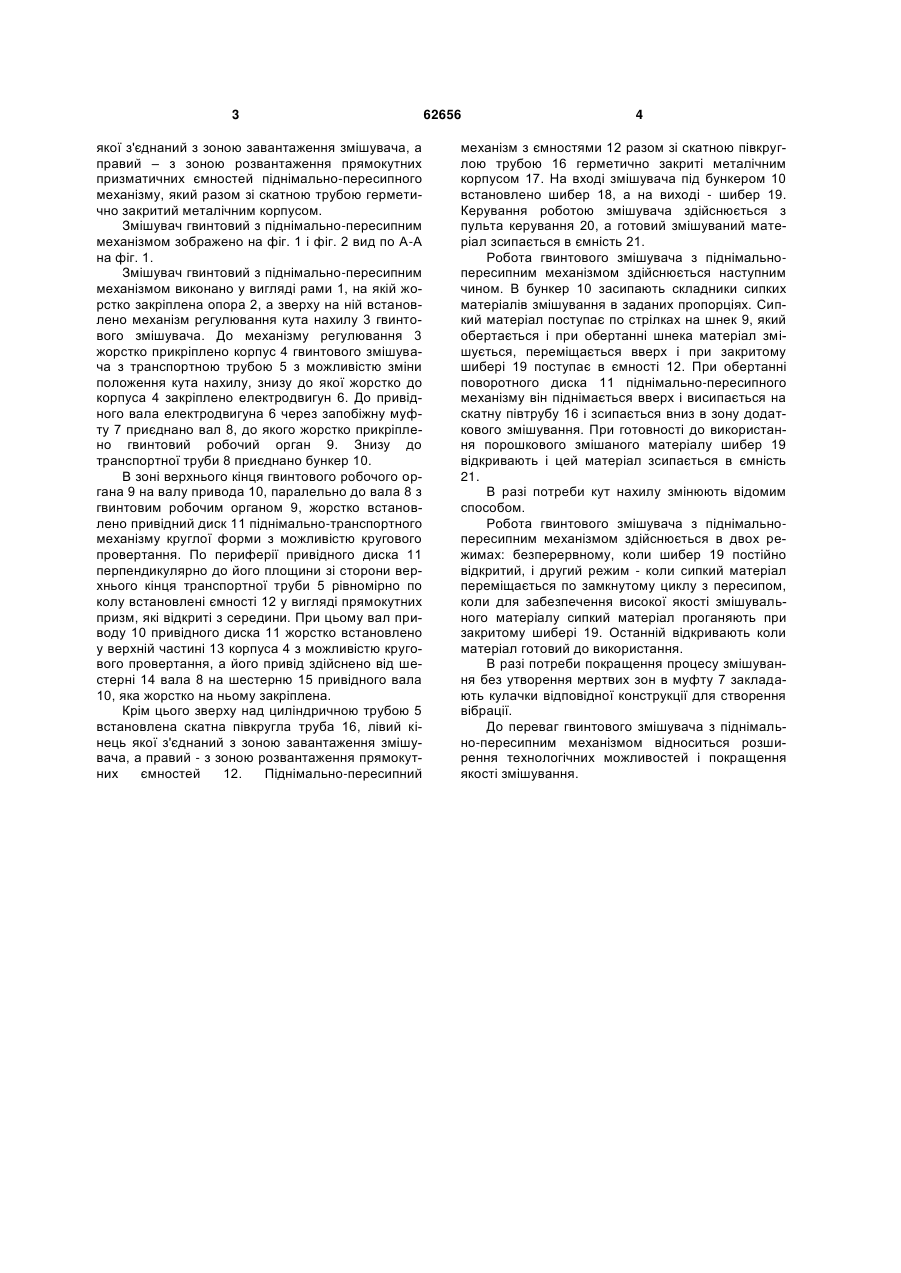

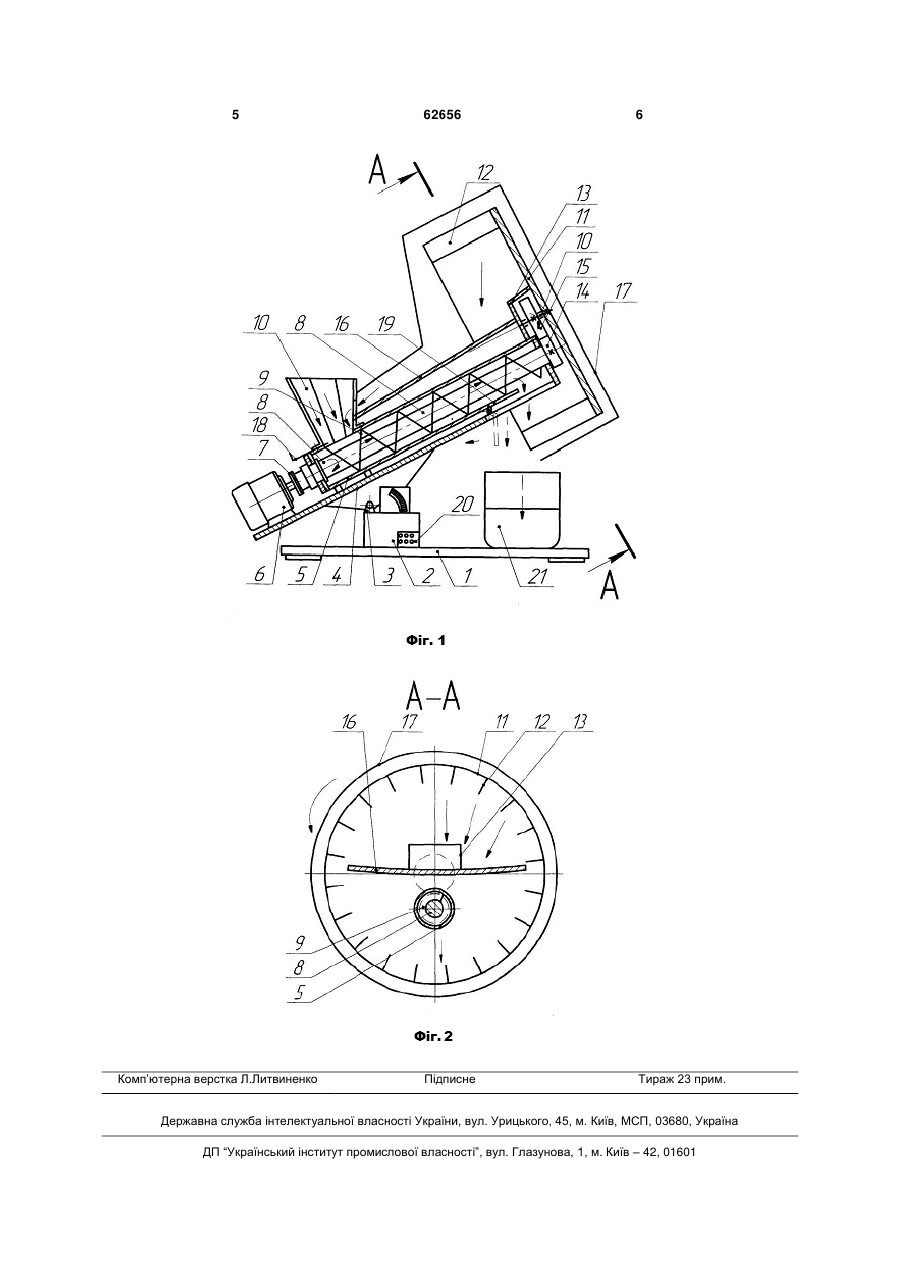

Змішувач гвинтовий з піднімальнопересипним механізмом, який виконано у вигляді рами, на якій змонтовані циліндрична труба з гвинтовим робочим органом з валом, завантажувальним і розвантажувальним елементами, з бункером і шиберами, скатної півтруби, встановленої під кутом до горизонту, меншим, ніж до осі змішувача, приводу, пульта керування, механізму регулювання кута нахилу встановлення конвеєра і ємності, який відрізняється тим, що в зоні верхнього кінця гвинтового робочого органа на валу приводу, па U 1 3 якої з'єднаний з зоною завантаження змішувача, а правий – з зоною розвантаження прямокутних призматичних ємностей піднімально-пересипного механізму, який разом зі скатною трубою герметично закритий металічним корпусом. Змішувач гвинтовий з піднімально-пересипним механізмом зображено на фіг. 1 і фіг. 2 вид по А-А на фіг. 1. Змішувач гвинтовий з піднімально-пересипним механізмом виконано у вигляді рами 1, на якій жорстко закріплена опора 2, а зверху на ній встановлено механізм регулювання кута нахилу 3 гвинтового змішувача. До механізму регулювання 3 жорстко прикріплено корпус 4 гвинтового змішувача з транспортною трубою 5 з можливістю зміни положення кута нахилу, знизу до якої жорстко до корпуса 4 закріплено електродвигун 6. До привідного вала електродвигуна 6 через запобіжну муфту 7 приєднано вал 8, до якого жорстко прикріплено гвинтовий робочий орган 9. Знизу до транспортної труби 8 приєднано бункер 10. В зоні верхнього кінця гвинтового робочого органа 9 на валу привода 10, паралельно до вала 8 з гвинтовим робочим органом 9, жорстко встановлено привідний диск 11 піднімально-транспортного механізму круглої форми з можливістю кругового провертання. По периферії привідного диска 11 перпендикулярно до його площини зі сторони верхнього кінця транспортної труби 5 рівномірно по колу встановлені ємності 12 у вигляді прямокутних призм, які відкриті з середини. При цьому вал приводу 10 привідного диска 11 жорстко встановлено у верхній частині 13 корпуса 4 з можливістю кругового провертання, а його привід здійснено від шестерні 14 вала 8 на шестерню 15 привідного вала 10, яка жорстко на ньому закріплена. Крім цього зверху над циліндричною трубою 5 встановлена скатна півкругла труба 16, лівий кінець якої з'єднаний з зоною завантаження змішувача, а правий - з зоною розвантаження прямокутних ємностей 12. Піднімально-пересипний 62656 4 механізм з ємностями 12 разом зі скатною півкруглою трубою 16 герметично закриті металічним корпусом 17. На вході змішувача під бункером 10 встановлено шибер 18, а на виході - шибер 19. Керування роботою змішувача здійснюється з пульта керування 20, а готовий змішуваний матеріал зсипається в ємність 21. Робота гвинтового змішувача з піднімальнопересипним механізмом здійснюється наступним чином. В бункер 10 засипають складники сипких матеріалів змішування в заданих пропорціях. Сипкий матеріал поступає по стрілках на шнек 9, який обертається і при обертанні шнека матеріал змішується, переміщається вверх і при закритому шибері 19 поступає в ємності 12. При обертанні поворотного диска 11 піднімально-пересипного механізму він піднімається вверх і висипається на скатну півтрубу 16 і зсипається вниз в зону додаткового змішування. При готовності до використання порошкового змішаного матеріалу шибер 19 відкривають і цей матеріал зсипається в ємність 21. В разі потреби кут нахилу змінюють відомим способом. Робота гвинтового змішувача з піднімальнопересипним механізмом здійснюється в двох режимах: безперервному, коли шибер 19 постійно відкритий, і другий режим - коли сипкий матеріал переміщається по замкнутому циклу з пересипом, коли для забезпечення високої якості змішувального матеріалу сипкий матеріал проганяють при закритому шибері 19. Останній відкривають коли матеріал готовий до використання. В разі потреби покращення процесу змішування без утворення мертвих зон в муфту 7 закладають кулачки відповідної конструкції для створення вібрації. До переваг гвинтового змішувача з піднімально-пересипним механізмом відноситься розширення технологічних можливостей і покращення якості змішування. 5 Комп’ютерна верстка Л.Литвиненко 62656 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
