Пристрій для транспортування і очистки коренебульбоплодів

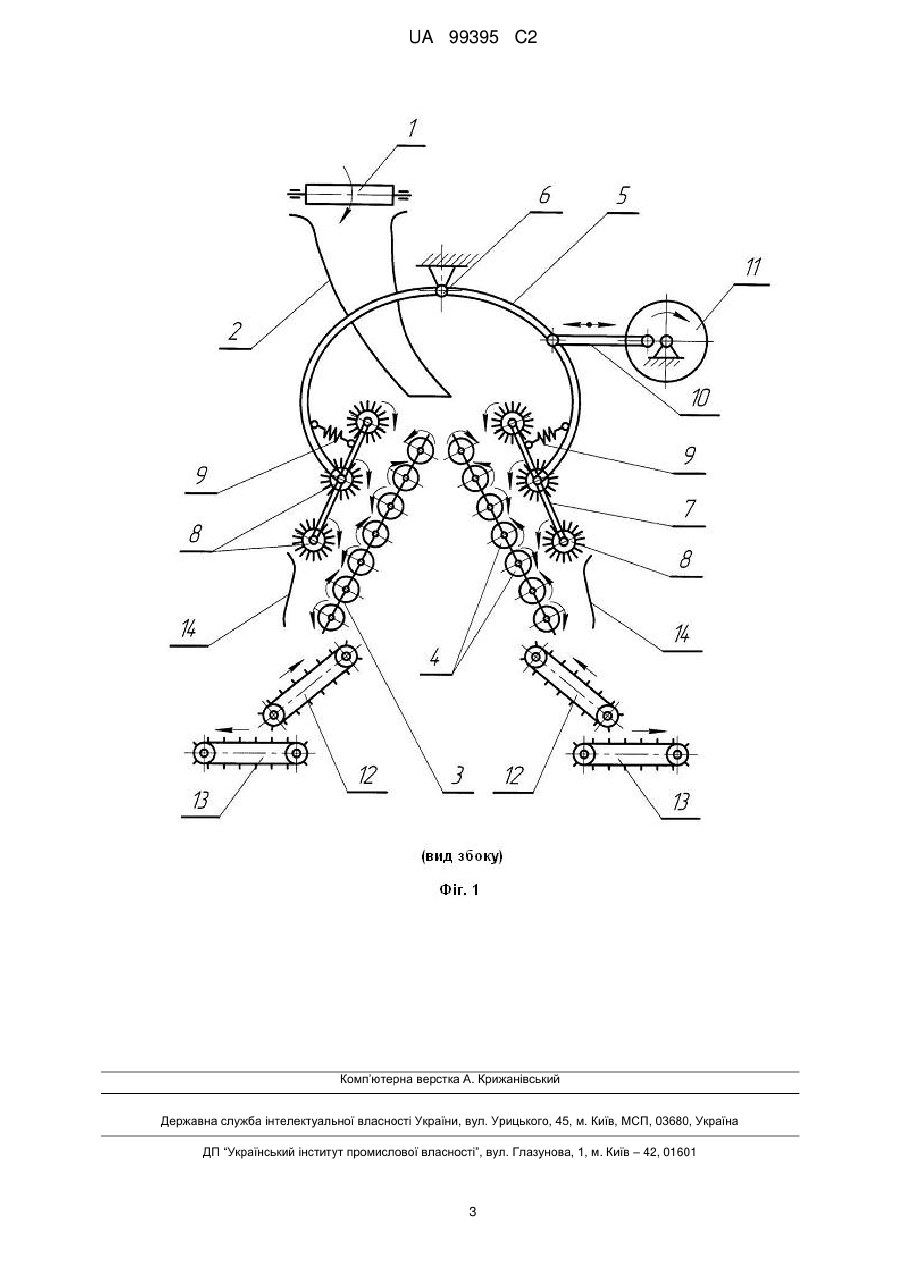

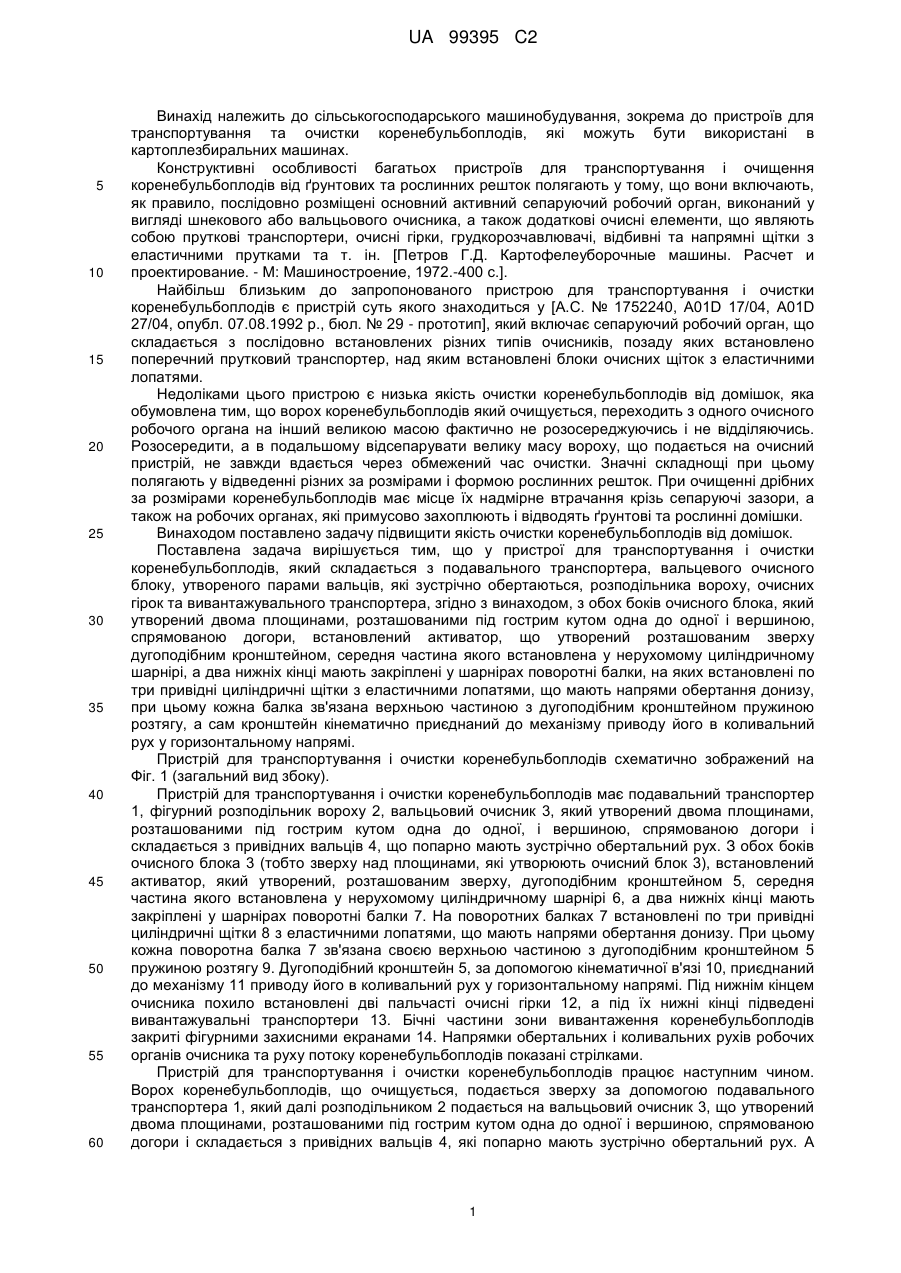

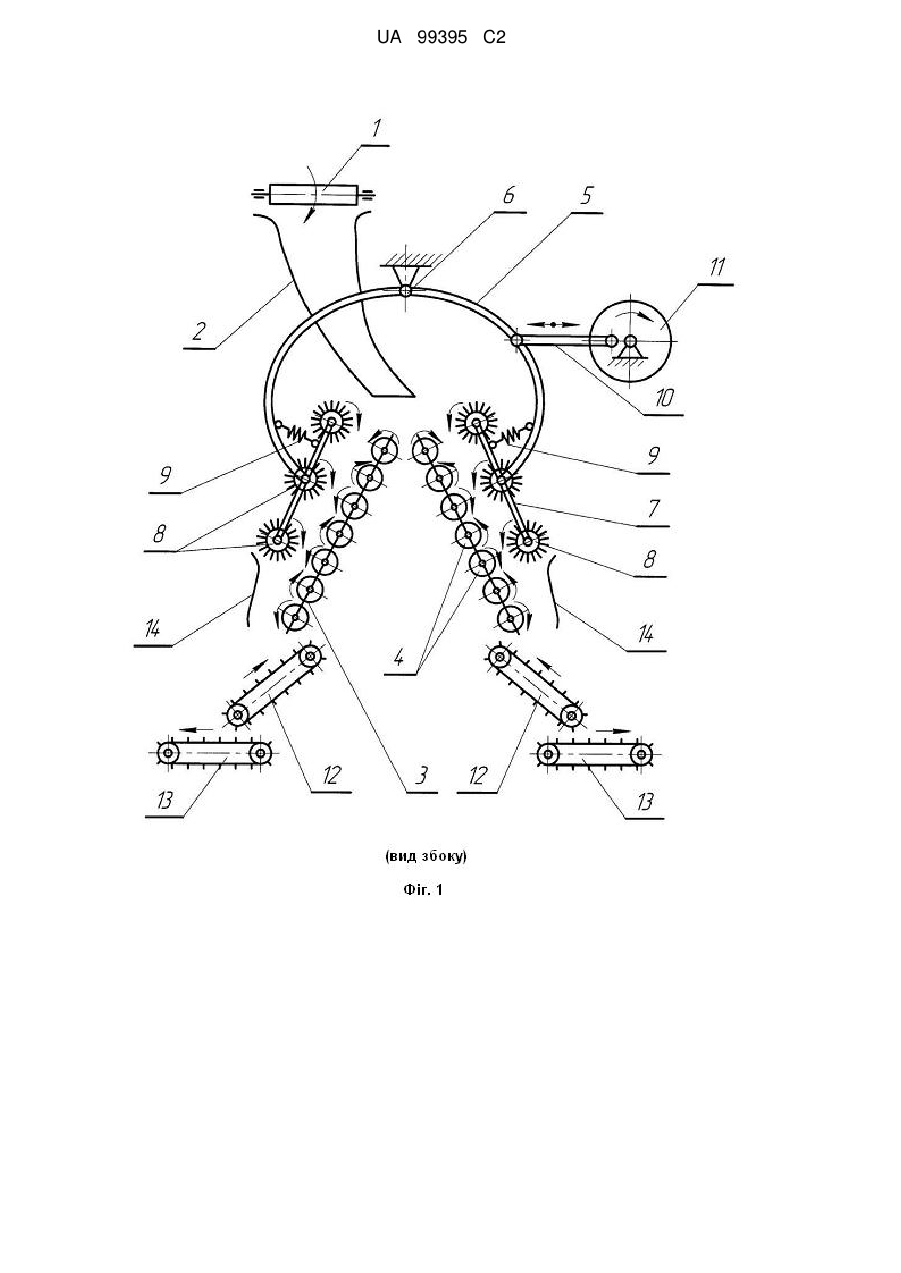

Реферат: Заявлений пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер, вальцьовий очисний блок, що складається з пар вальців, які зустрічно обертаються, розподільник вороху, очисні гірки та вивантажувальні транспортери. З обох боків очисного блока, який утворений двома площинами, розташованими під гострим кутом одна до одної і вершиною, спрямованою догори, встановлений активатор. Активатор утворений розташованим зверху дугоподібним кронштейном, середня частина якого встановлена у нерухомому циліндричному шарнірі, а два нижніх кінці мають закріплені у шарнірах поворотні балки, на яких встановлені по три привідні циліндричні щітки з еластичними лопатями, що мають напрями обертання донизу. Кожна балка зв'язана верхньою частиною з дугоподібним кронштейном пружиною розтягу. Сам кронштейн кінематично приєднаний до механізму приводу його в коливальний рух у горизонтальному напрямі. UA 99395 C2 (12) UA 99395 C2 UA 99395 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Конструктивні особливості багатьох пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток полягають у тому, що вони включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками та т. ін. [Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М: Машиностроение, 1972.-400 с.]. Найбільш близьким до запропонованого пристрою для транспортування і очистки коренебульбоплодів є пристрій суть якого знаходиться у [А.С. № 1752240, А01D 17/04, А01D 27/04, опубл. 07.08.1992 р., бюл. № 29 - прототип], який включає сепаруючий робочий орган, що складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий транспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів який очищується, переходить з одного очисного робочого органа на інший великою масою фактично не розосереджуючись і не відділяючись. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Значні складнощі при цьому полягають у відведенні різних за розмірами і формою рослинних решток. При очищенні дрібних за розмірами коренебульбоплодів має місце їх надмірне втрачання крізь сепаруючі зазори, а також на робочих органах, які примусово захоплюють і відводять ґрунтові та рослинні домішки. Винаходом поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з подавального транспортера, вальцевого очисного блоку, утвореного парами вальців, які зустрічно обертаються, розподільника вороху, очисних гірок та вивантажувального транспортера, згідно з винаходом, з обох боків очисного блока, який утворений двома площинами, розташованими під гострим кутом одна до одної і вершиною, спрямованою догори, встановлений активатор, що утворений розташованим зверху дугоподібним кронштейном, середня частина якого встановлена у нерухомому циліндричному шарнірі, а два нижніх кінці мають закріплені у шарнірах поворотні балки, на яких встановлені по три привідні циліндричні щітки з еластичними лопатями, що мають напрями обертання донизу, при цьому кожна балка зв'язана верхньою частиною з дугоподібним кронштейном пружиною розтягу, а сам кронштейн кінематично приєднаний до механізму приводу його в коливальний рух у горизонтальному напрямі. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг. 1 (загальний вид збоку). Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер 1, фігурний розподільник вороху 2, вальцьовий очисник 3, який утворений двома площинами, розташованими під гострим кутом одна до одної, і вершиною, спрямованою догори і складається з привідних вальців 4, що попарно мають зустрічно обертальний рух. З обох боків очисного блока 3 (тобто зверху над площинами, які утворюють очисний блок 3), встановлений активатор, який утворений, розташованим зверху, дугоподібним кронштейном 5, середня частина якого встановлена у нерухомому циліндричному шарнірі 6, а два нижніх кінці мають закріплені у шарнірах поворотні балки 7. На поворотних балках 7 встановлені по три привідні циліндричні щітки 8 з еластичними лопатями, що мають напрями обертання донизу. При цьому кожна поворотна балка 7 зв'язана своєю верхньою частиною з дугоподібним кронштейном 5 пружиною розтягу 9. Дугоподібний кронштейн 5, за допомогою кінематичної в'язі 10, приєднаний до механізму 11 приводу його в коливальний рух у горизонтальному напрямі. Під нижнім кінцем очисника похило встановлені дві пальчасті очисні гірки 12, а під їх нижні кінці підведені вивантажувальні транспортери 13. Бічні частини зони вивантаження коренебульбоплодів закриті фігурними захисними екранами 14. Напрямки обертальних і коливальних рухів робочих органів очисника та руху потоку коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається зверху за допомогою подавального транспортера 1, який далі розподільником 2 подається на вальцьовий очисник 3, що утворений двома площинами, розташованими під гострим кутом одна до одної і вершиною, спрямованою догори і складається з привідних вальців 4, які попарно мають зустрічно обертальний рух. А 1 UA 99395 C2 5 10 15 20 25 30 35 40 45 тому, ворох коренебульбоплодів відразу поділяється навпіл і кожна з його частин починає ковзати униз, вздовж вальців 4. При цьому привідні вальці 4, оскільки вони попарно мають зустрічно обертальний рух, ефективно захоплюють ґрунтові домішки й рослинні рештки і виносять їх усередину очисника і далі униз за межі очистки. Однак, для запобігання дуже швидкого опускання (падіння) частин вороху коренебульбоплодів донизу вздовж площин очисного блока 3 з обох його боків встановлений активатор, який утворений, розташованим зверху, дугоподібним кронштейном 5, середня частина якого встановлена у нерухомому циліндричному шарнірі 6, а два нижніх кінці мають закріплені у шарнірах поворотні балки 7, на яких встановлені по три привідні циліндричні щітки 8 з еластичними лопатями, що мають напрями обертання донизу. Саме циліндричні щітки 8 не тільки гальмують швидкий рух частин вороху коренебульбоплодів донизу, але й притискають їх до привідних вальців 4, що створює умови повного подрібнення вороху, його розділення на окремі компоненти, захоплення і відведення ґрунтових домішок й рослинних решток. При цьому, з тіл коренебульбоплодів ефективно зчісується налиплий ґрунт. Оскільки, кожна поворотна балка 7 зв'язана своєю верхньою частиною з дугоподібним кронштейном 5 пружиною розтягу 9, то це забезпечує відповідне відхилення балок 7 для захоплення частин вороху коренебульбоплодів. Крім того, дугоподібний кронштейн 5, за допомогою кінематичної в'язі 10 приєднаний до механізму 11 приводу його в коливальний рух у горизонтальному напрямі, а тому кожна щітка 8 періодично притискає (з відповідним зусиллям) частини вороху, або безпосередньо тіла коренебульбоплодів до привідних вальців 4, що значно підвищує ефективність очистки. Таким чином, вібраційне притискання частин вороху забезпечує майже повне очищення тіл коренебульбоплодів від ґрунтових домішок та рослинних решток на початку і у середині площин, які утворюють вальцьовий очисник 3. Тіла коренебульбоплодів і міцні ґрунтові утворення остаточно рухаючись донизу потрапляють на полотна похило встановлених очисних гірок 12, де повністю очищені скочуються (оскільки мають круглу форму) донизу і потрапляють на вивантажувальні транспортери 13, а домішки, які ще залишились, полотнами гірок 12 виносяться через їх верхні кінці за межі очисника. В залежності від кількості міцних ґрунтових утворень у воросі коренебульбоплодів встановлюють відповідні параметри коливальних рухів (частот і амплітуд коливальних рухів) активатора 5 за допомогою механізму 11 приводу його у коливальний рух. Для запобігання втрат коренебульбоплодів при вивантаженні встановлені фігурні захисні екрани 14. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 25…28 %. ФОРМУЛА ВИНАХОДУ Пристрій для транспортування і очистки коренебульбоплодів, що має подавальний транспортер, вальцьовий очисний блок, що складається з пар вальців, які зустрічнообертаються, розподільник вороху, очисні гірки та вивантажувальні транспортери, який відрізняється тим, що з обох боків очисного блока, який утворений двома площинами, розташованими під гострим кутом одна до одної і вершиною, спрямованою догори, встановлений активатор, що утворений розташованим зверху дугоподібним кронштейном, середня частина якого встановлена у нерухомому циліндричному шарнірі, а два нижніх кінці мають закріплені у шарнірах поворотні балки, на яких встановлені по три привідні циліндричні щітки з еластичними лопатями, що мають напрями обертання донизу, при цьому кожна балка зв'язана верхньою частиною з дугоподібним кронштейном пружиною розтягу, а сам кронштейн кінематично приєднаний до механізму приводу його в коливальний рух у горизонтальному напрямі. 2 UA 99395 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
