Машина для розсівання сипких матеріалів з дисковим робочим органом

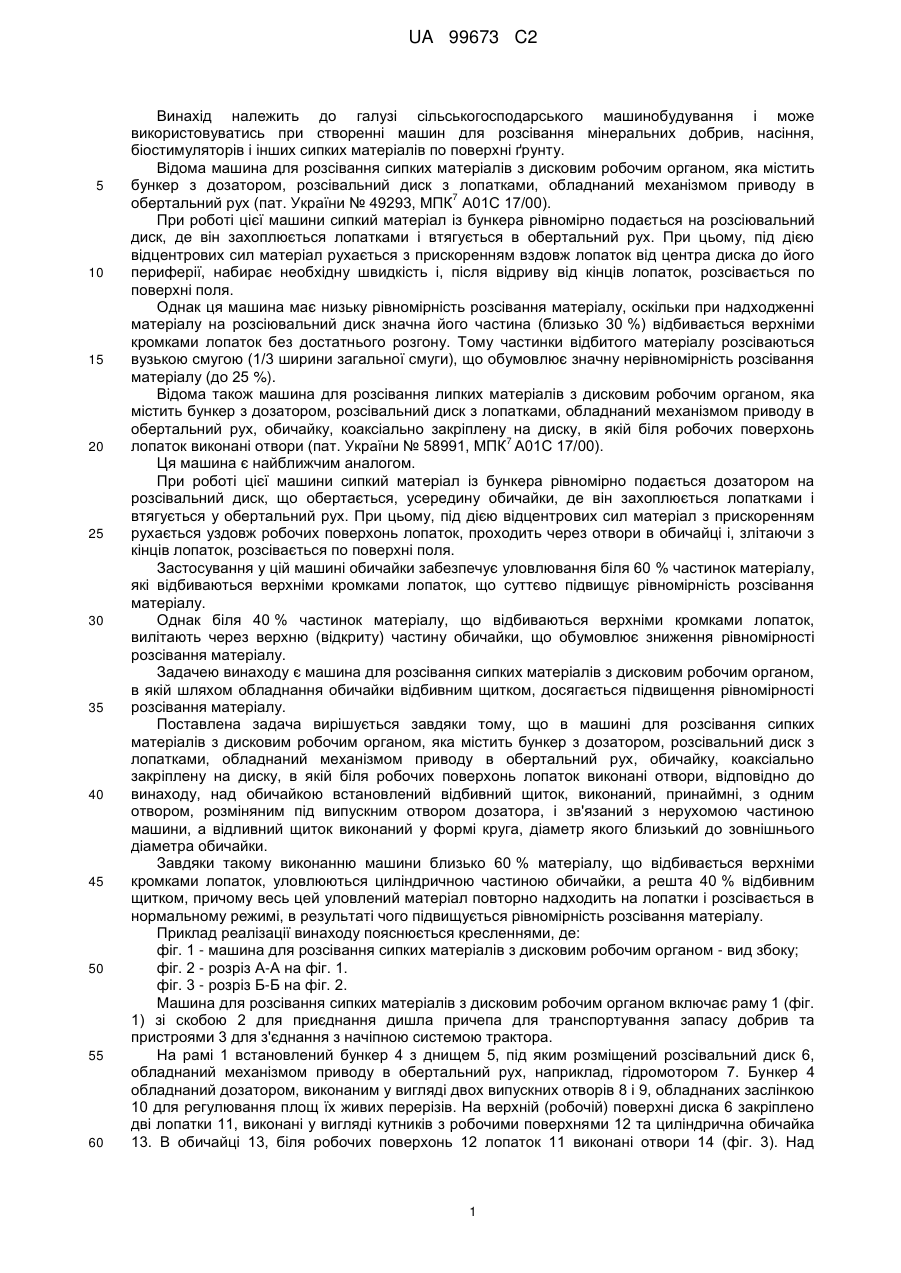

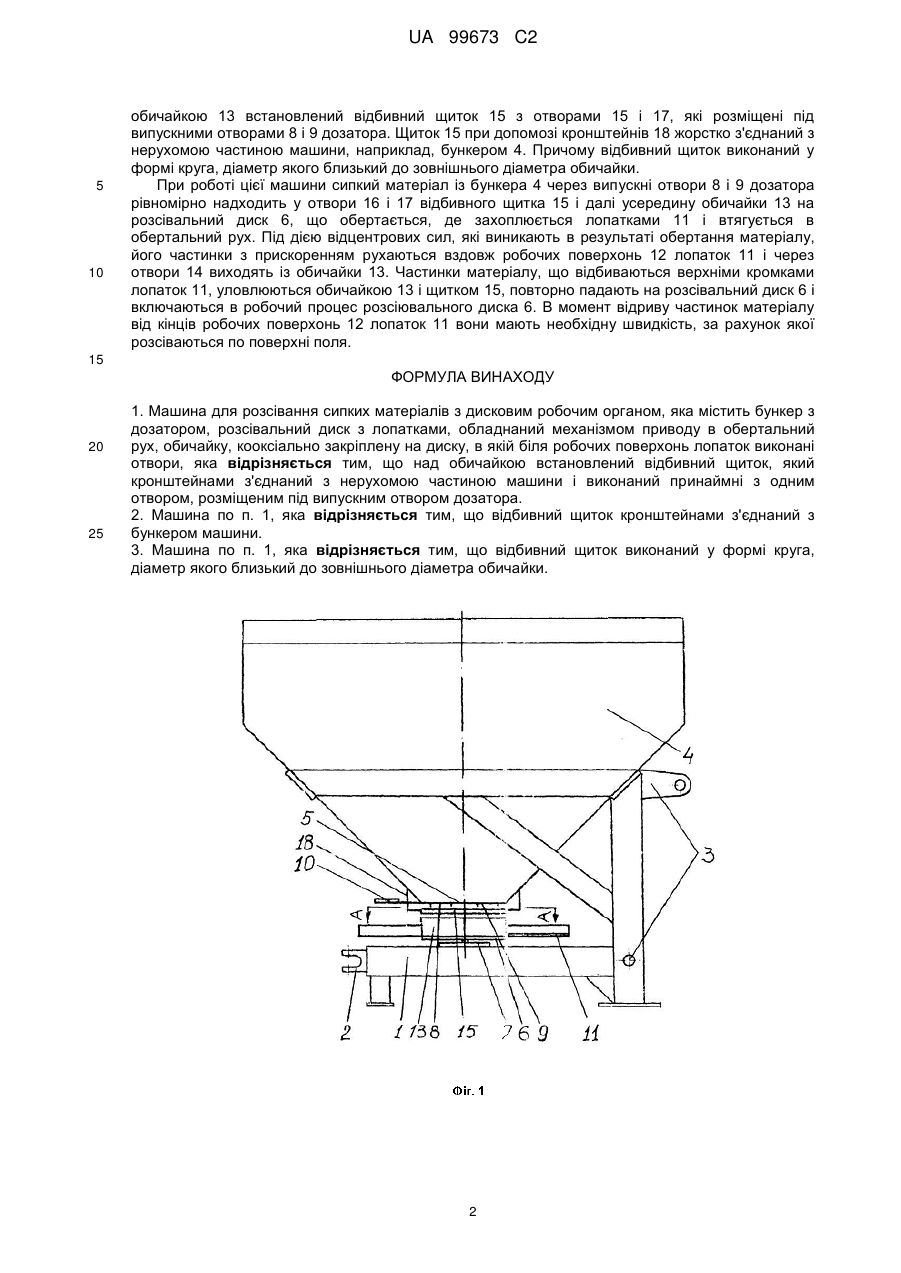

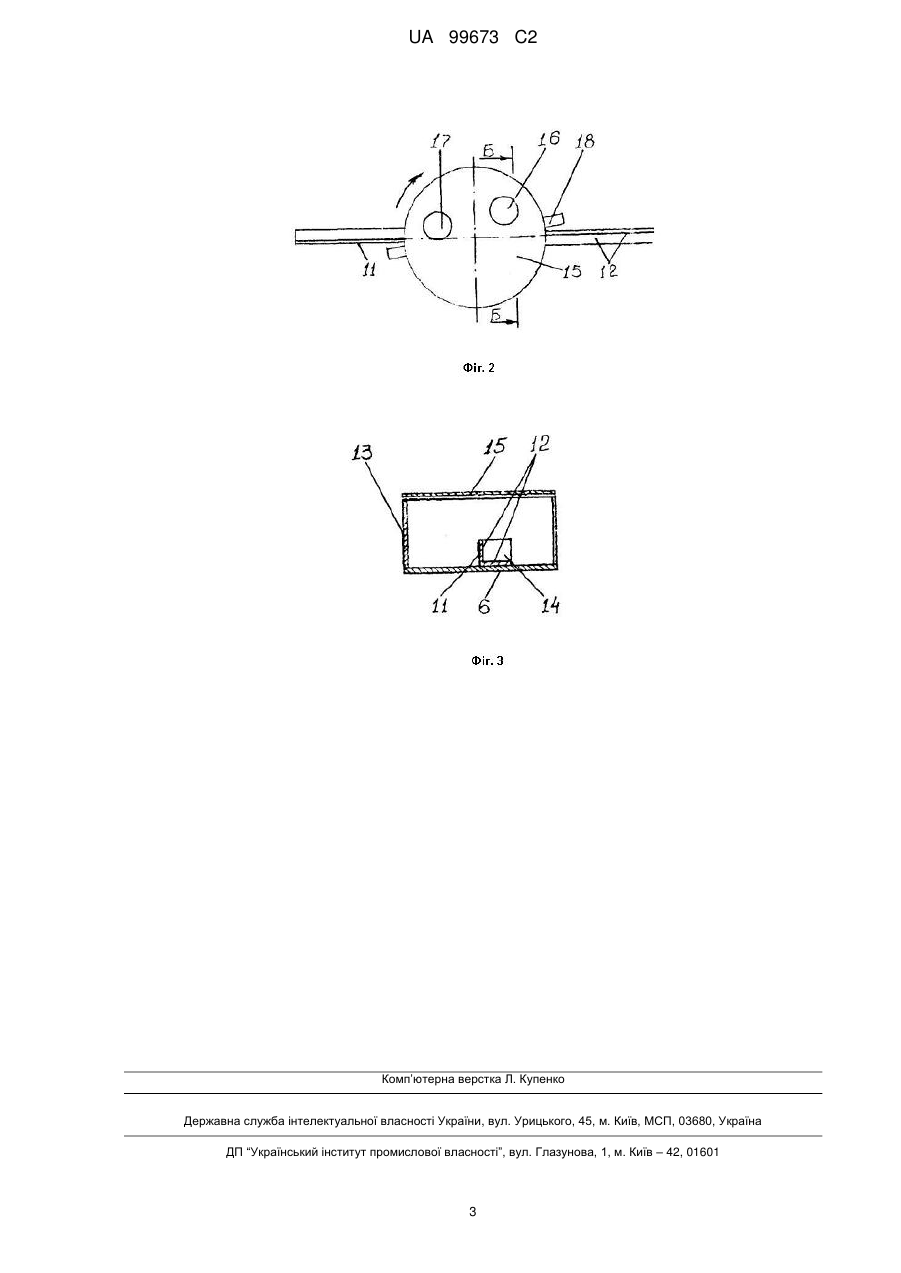

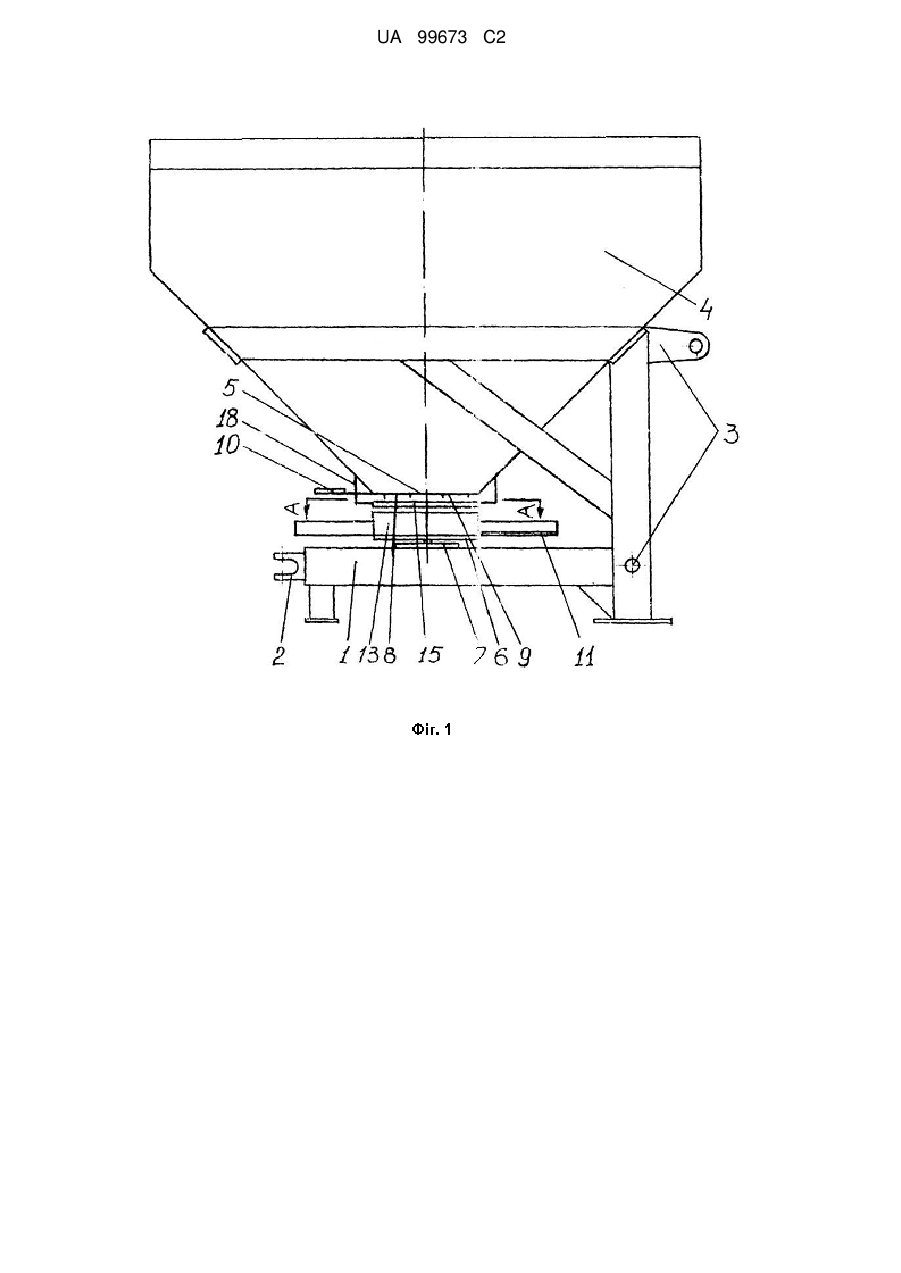

Реферат: Машина для розсівання сипких матеріалів з дисковим робочим органом містить бункер з дозатором, розсіювальний диск з лопатками, обладнаний механізмом приводу в обертальний рух, обичайку, коаксіально закріплену на диску, в якій біля робочих поверхонь лопаток виконані отвори. Над обичайкою встановлений відбивний щиток, який кронштейнами з’єднаний з нерухомою частиною машини і виконаний принаймні з одним отвором, розміщеним під випускним отвором дозатора. Відбивний щиток виконаний у формі круга, діаметр якого близький до зовнішнього діаметра обичайки. UA 99673 C2 (12) UA 99673 C2 UA 99673 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільськогосподарського машинобудування і може використовуватись при створенні машин для розсівання мінеральних добрив, насіння, біостимуляторів і інших сипких матеріалів по поверхні ґрунту. Відома машина для розсівання сипких матеріалів з дисковим робочим органом, яка містить бункер з дозатором, розсівальний диск з лопатками, обладнаний механізмом приводу в 7 обертальний рух (пат. України № 49293, МПК А01С 17/00). При роботі цієї машини сипкий матеріал із бункера рівномірно подається на розсіювальний диск, де він захоплюється лопатками і втягується в обертальний рух. При цьому, під дією відцентрових сил матеріал рухається з прискоренням вздовж лопаток від центра диска до його периферії, набирає необхідну швидкість і, після відриву від кінців лопаток, розсівається по поверхні поля. Однак ця машина має низьку рівномірність розсівання матеріалу, оскільки при надходженні матеріалу на розсіювальний диск значна його частина (близько 30 %) відбивається верхніми кромками лопаток без достатнього розгону. Тому частинки відбитого матеріалу розсіваються вузькою смугою (1/3 ширини загальної смуги), що обумовлює значну нерівномірність розсівання матеріалу (до 25 %). Відома також машина для розсівання липких матеріалів з дисковим робочим органом, яка містить бункер з дозатором, розсівальний диск з лопатками, обладнаний механізмом приводу в обертальний рух, обичайку, коаксіально закріплену на диску, в якій біля робочих поверхонь 7 лопаток виконані отвори (пат. України № 58991, МПК А01С 17/00). Ця машина є найближчим аналогом. При роботі цієї машини сипкий матеріал із бункера рівномірно подається дозатором на розсівальний диск, що обертається, усередину обичайки, де він захоплюється лопатками і втягується у обертальний рух. При цьому, під дією відцентрових сил матеріал з прискоренням рухається уздовж робочих поверхонь лопаток, проходить через отвори в обичайці і, злітаючи з кінців лопаток, розсівається по пoверхнi поля. Застосування у цій машині обичайки забезпечує уловлювання біля 60 % частинок матеріалу, які відбиваються верхніми кромками лопаток, що суттєво підвищує рівномірність розсівання матеріалу. Однак біля 40 % частинок матеріалу, що відбиваються верхніми кромками лопаток, вилітають через верхню (відкриту) частину обичайки, що обумовлює зниження рівномірності розсівання матеріалу. Задачею винаходу є машина для розсівання сипких матеріалів з дисковим робочим органом, в якій шляхом обладнання обичайки відбивним щитком, досягається підвищення рівномірності розсівання матеріалу. Поставлена задача вирішується завдяки тому, що в машині для розсівання сипких матеріалів з дисковим робочим органом, яка містить бункер з дозатором, розсівальний диск з лопатками, обладнаний механізмом приводу в обертальний рух, обичайку, коаксіально закріплену на диску, в якій біля робочих поверхонь лопаток виконані отвори, відповідно до винаходу, над обичайкою встановлений відбивний щиток, виконаний, принаймні, з одним отвором, розміняним під випускним отвором дозатора, і зв'язаний з нерухомою частиною машини, а відливний щиток виконаний у формі круга, діаметр якого близький до зовнішнього діаметра обичайки. Завдяки такому виконанню машини близько 60 % матеріалу, що відбивається верхніми кромками лопаток, уловлюються циліндричною частиною обичайки, а решта 40 % відбивним щитком, причому весь цей уловлений матеріал повторно надходить на лопатки і розсівається в нормальному режимі, в результаті чого підвищується рівномірність розсівання матеріалу. Приклад реалізації винаходу пояснюється кресленнями, де: фіг. 1 - машина для розсівання сипких матеріалів з дисковим робочим органом - вид збоку; фіг. 2 - розріз А-А на фіг. 1. фіг. 3 - розріз Б-Б на фіг. 2. Машина для розсівання сипких матеріалів з дисковим робочим органом включає раму 1 (фіг. 1) зі скобою 2 для приєднання дишла причепа для транспортування запасу добрив та пристроями 3 для з'єднання з начіпною системою трактора. На рамі 1 встановлений бункер 4 з днищем 5, під яким розміщений розсівальний диск 6, обладнаний механізмом приводу в обертальний рух, наприклад, гідромотором 7. Бункер 4 обладнаний дозатором, виконаним у вигляді двох випускних отворів 8 і 9, обладнаних заслінкою 10 для регулювання площ їх живих перерізів. На верхній (робочій) поверхні диска 6 закріплено дві лопатки 11, виконані у вигляді кутників з робочими поверхнями 12 та циліндрична обичайка 13. В обичайці 13, біля робочих поверхонь 12 лопаток 11 виконані отвори 14 (фіг. 3). Над 1 UA 99673 C2 5 10 обичайкою 13 встановлений відбивний щиток 15 з отворами 15 і 17, які розміщені під випускними отворами 8 і 9 дозатора. Щиток 15 при допомозі кронштейнів 18 жорстко з'єднаний з нерухомою частиною машини, наприклад, бункером 4. Причому відбивний щиток виконаний у формі круга, діаметр якого близький до зовнішнього діаметра обичайки. При роботі цієї машини сипкий матеріал із бункера 4 через випускні отвори 8 і 9 дозатора рівномірно надходить у отвори 16 і 17 відбивного щитка 15 і далі усередину обичайки 13 на розсівальний диск 6, що обертається, де захоплюється лопатками 11 і втягується в обертальний рух. Під дією відцентрових сил, які виникають в результаті обертання матеріалу, його частинки з прискоренням рухаються вздовж робочих поверхонь 12 лопаток 11 і через отвори 14 виходять із обичайки 13. Частинки матеріалу, що відбиваються верхніми кромками лопаток 11, уловлюються обичайкою 13 і щитком 15, повторно падають на розсівальний диск 6 і включаються в робочий процес розсіювального диска 6. В момент відриву частинок матеріалу від кінців робочих поверхонь 12 лопаток 11 вони мають необхідну швидкість, за рахунок якої розсіваються по поверхні поля. 15 ФОРМУЛА ВИНАХОДУ 20 25 1. Машина для розсівання сипких матеріалів з дисковим робочим органом, яка містить бункер з дозатором, розсівальний диск з лопатками, обладнаний механізмом приводу в обертальний рух, обичайку, кооксіально закріплену на диску, в якій біля робочих поверхонь лопаток виконані отвори, яка відрізняється тим, що над обичайкою встановлений відбивний щиток, який кронштейнами з'єднаний з нерухомою частиною машини і виконаний принаймні з одним отвором, розміщеним під випускним отвором дозатора. 2. Машина по п. 1, яка відрізняється тим, що відбивний щиток кронштейнами з'єднаний з бункером машини. 3. Машина по п. 1, яка відрізняється тим, що відбивний щиток виконаний у формі круга, діаметр якого близький до зовнішнього діаметра обичайки. 2 UA 99673 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
