Посівна секція для сівалок прямого посіву

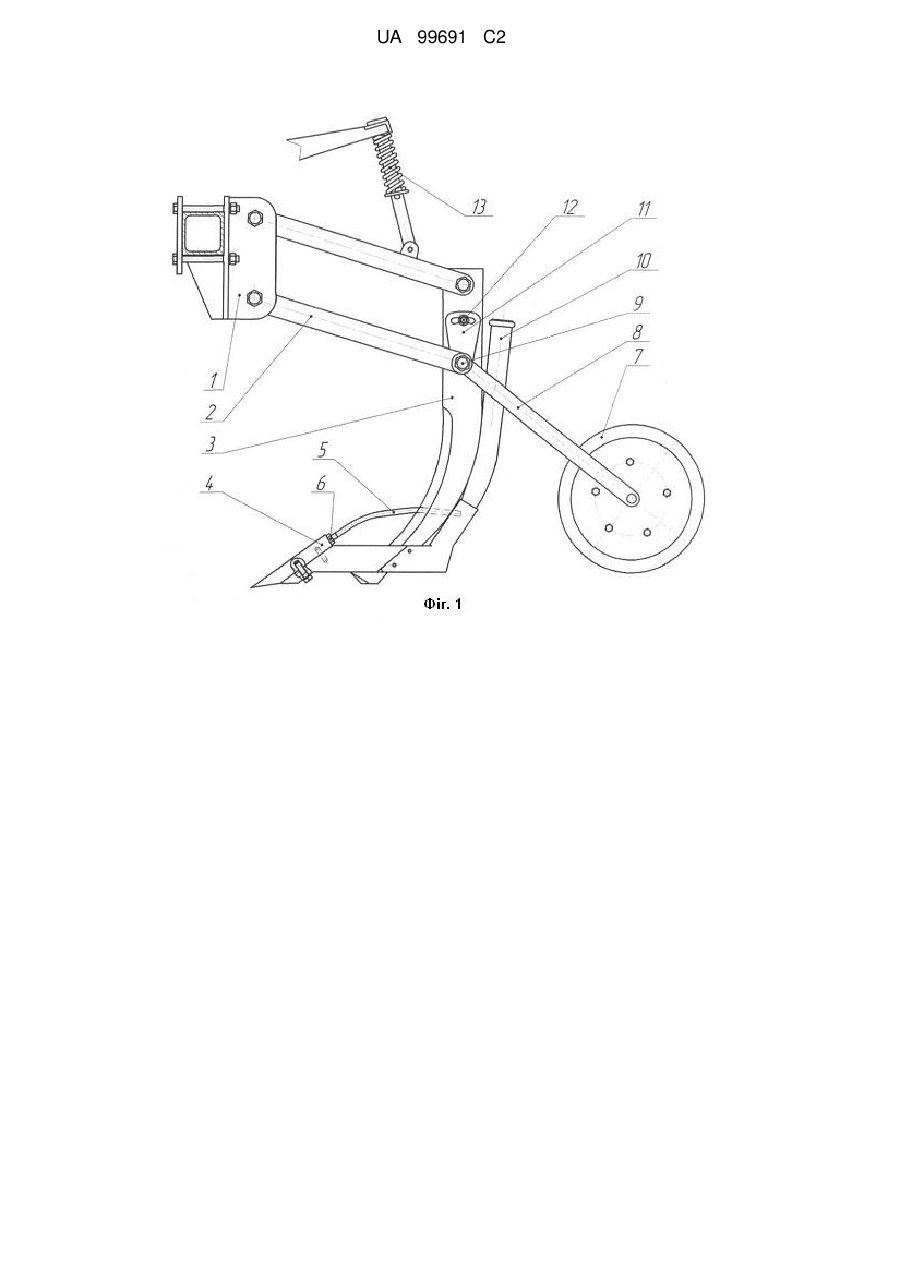

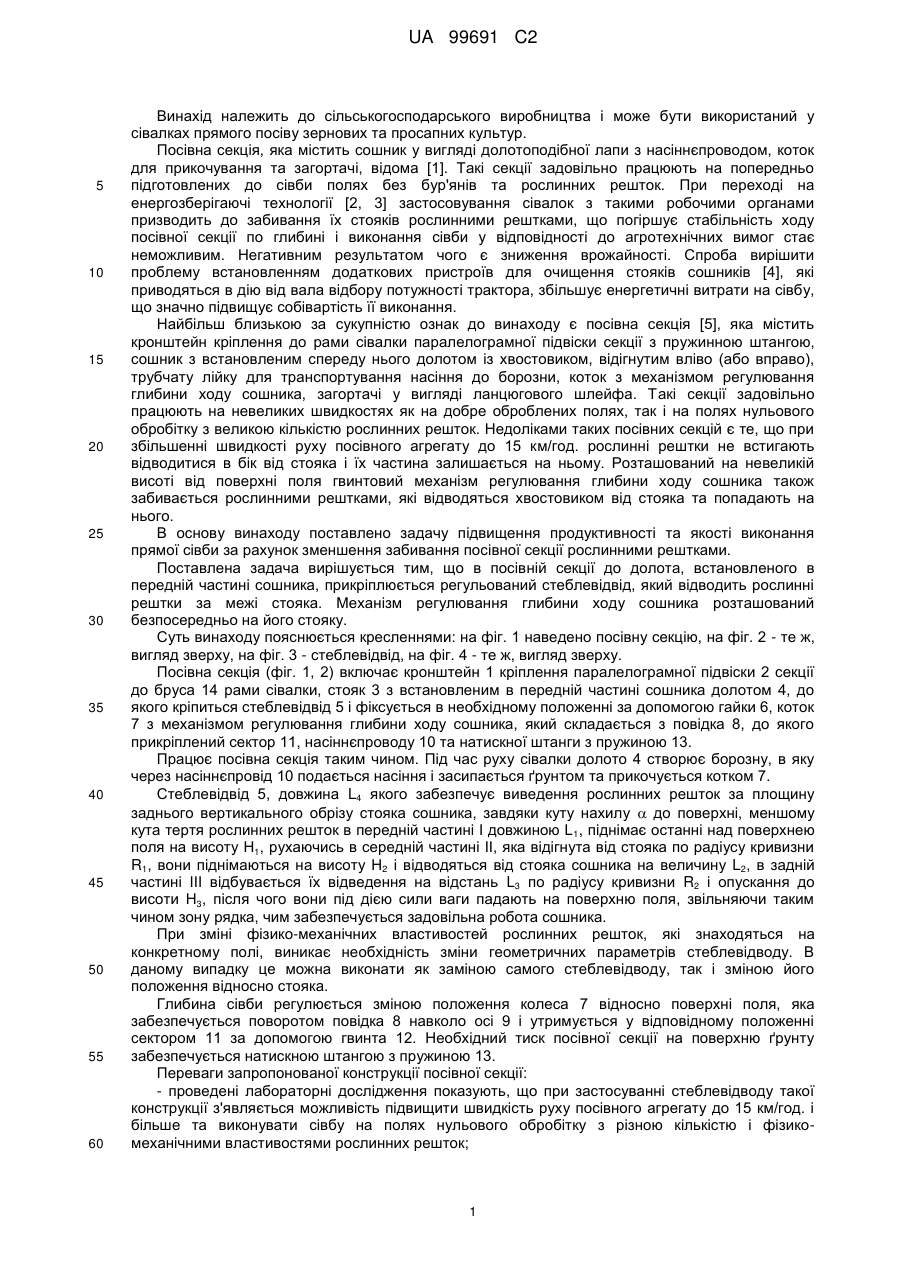

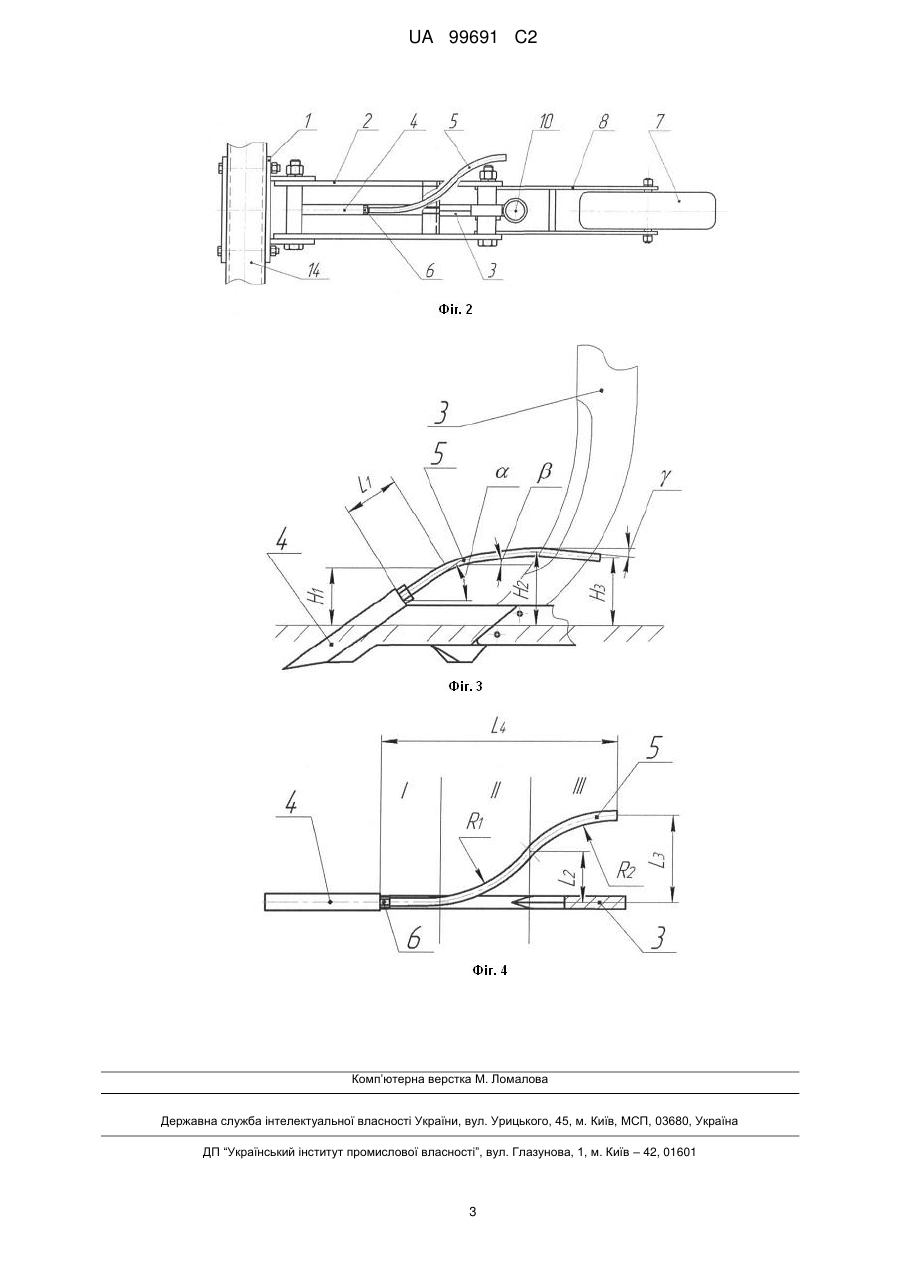

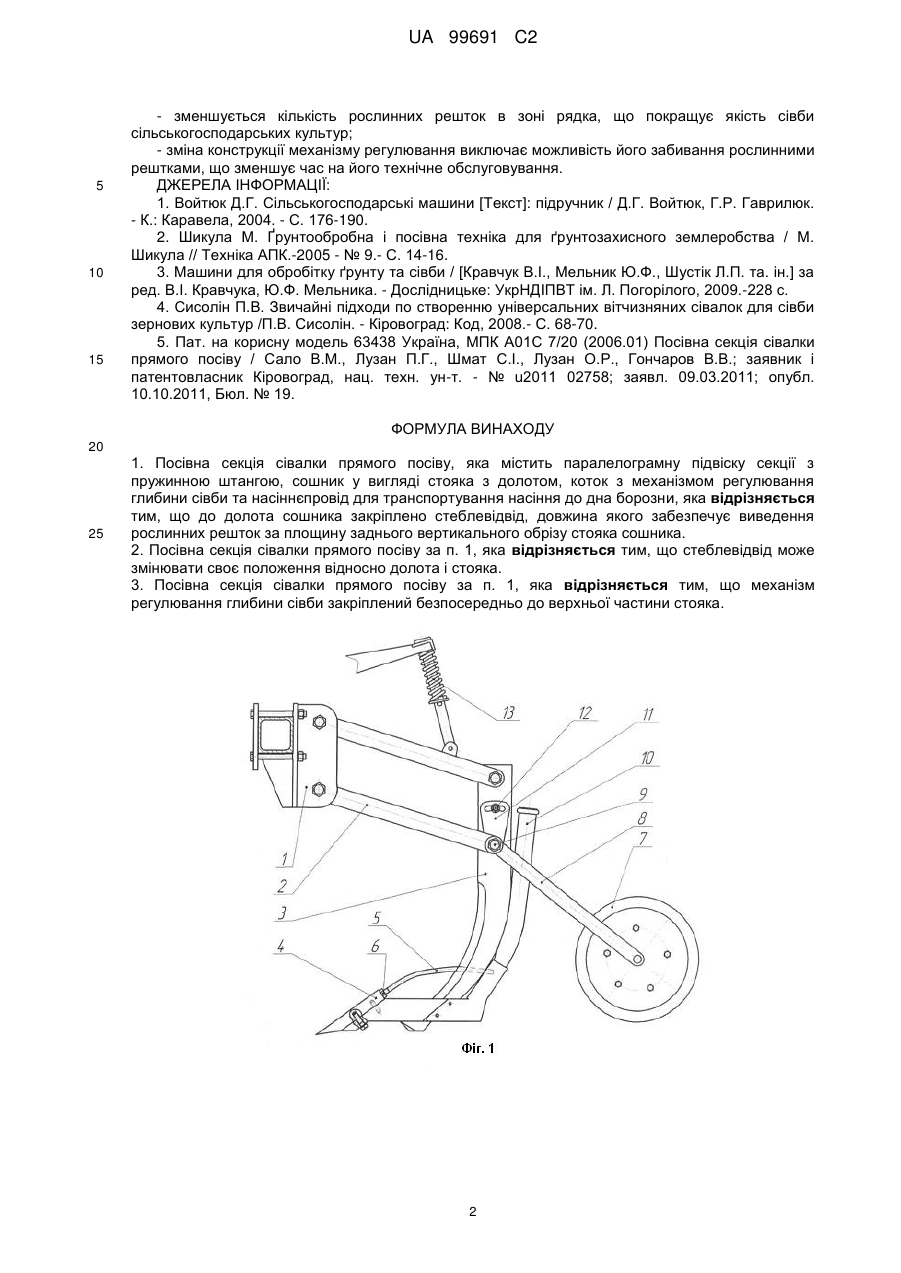

Реферат: Заявлена посівна секція сівалки прямого посіву містить паралелограмну підвіску секції з пружинною штангою, сошник у вигляді стояка з долотом, коток з механізмом регулювання глибини сівби та насіннєпровід для транспортування насіння до дна борозни. До долота сошника кріпиться стеблевідвід, довжина якого забезпечує виведення рослинних решток за площину заднього вертикального обрізу стояка сошника. UA 99691 C2 (12) UA 99691 C2 UA 99691 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського виробництва і може бути використаний у сівалках прямого посіву зернових та просапних культур. Посівна секція, яка містить сошник у вигляді долотоподібної лапи з насіннєпроводом, коток для прикочування та загортачі, відома [1]. Такі секції задовільно працюють на попередньо підготовлених до сівби полях без бур'янів та рослинних решток. При переході на енергозберігаючі технології [2, 3] застосовування сівалок з такими робочими органами призводить до забивання їх стояків рослинними рештками, що погіршує стабільність ходу посівної секції по глибині і виконання сівби у відповідності до агротехнічних вимог стає неможливим. Негативним результатом чого є зниження врожайності. Спроба вирішити проблему встановленням додаткових пристроїв для очищення стояків сошників [4], які приводяться в дію від вала відбору потужності трактора, збільшує енергетичні витрати на сівбу, що значно підвищує собівартість її виконання. Найбільш близькою за сукупністю ознак до винаходу є посівна секція [5], яка містить кронштейн кріплення до рами сівалки паралелограмної підвіски секції з пружинною штангою, сошник з встановленим спереду нього долотом із хвостовиком, відігнутим вліво (або вправо), трубчату лійку для транспортування насіння до борозни, коток з механізмом регулювання глибини ходу сошника, загортачі у вигляді ланцюгового шлейфа. Такі секції задовільно працюють на невеликих швидкостях як на добре оброблених полях, так і на полях нульового обробітку з великою кількістю рослинних решток. Недоліками таких посівних секцій є те, що при збільшенні швидкості руху посівного агрегату до 15 км/год. рослинні рештки не встигають відводитися в бік від стояка і їх частина залишається на ньому. Розташований на невеликій висоті від поверхні поля гвинтовий механізм регулювання глибини ходу сошника також забивається рослинними рештками, які відводяться хвостовиком від стояка та попадають на нього. В основу винаходу поставлено задачу підвищення продуктивності та якості виконання прямої сівби за рахунок зменшення забивання посівної секції рослинними рештками. Поставлена задача вирішується тим, що в посівній секції до долота, встановленого в передній частині сошника, прикріплюється регульований стеблевідвід, який відводить рослинні рештки за межі стояка. Механізм регулювання глибини ходу сошника розташований безпосередньо на його стояку. Суть винаходу пояснюється кресленнями: на фіг. 1 наведено посівну секцію, на фіг. 2 - те ж, вигляд зверху, на фіг. 3 - стеблевідвід, на фіг. 4 - те ж, вигляд зверху. Посівна секція (фіг. 1, 2) включає кронштейн 1 кріплення паралелограмної підвіски 2 секції до бруса 14 рами сівалки, стояк 3 з встановленим в передній частині сошника долотом 4, до якого кріпиться стеблевідвід 5 і фіксується в необхідному положенні за допомогою гайки 6, коток 7 з механізмом регулювання глибини ходу сошника, який складається з повідка 8, до якого прикріплений сектор 11, насіннєпроводу 10 та натискної штанги з пружиною 13. Працює посівна секція таким чином. Під час руху сівалки долото 4 створює борозну, в яку через насіннєпровід 10 подається насіння і засипається ґрунтом та прикочується котком 7. Стеблевідвід 5, довжина L4 якого забезпечує виведення рослинних решток за площину заднього вертикального обрізу стояка сошника, завдяки куту нахилу  до поверхні, меншому кута тертя рослинних решток в передній частині І довжиною L 1, піднімає останні над поверхнею поля на висоту Н1, рухаючись в середній частині II, яка відігнута від стояка по радіусу кривизни R1, вони піднімаються на висоту Н2 і відводяться від стояка сошника на величину L2, в задній частині III відбувається їх відведення на відстань L3 по радіусу кривизни R2 і опускання до висоти H3, після чого вони під дією сили ваги падають на поверхню поля, звільняючи таким чином зону рядка, чим забезпечується задовільна робота сошника. При зміні фізико-механічних властивостей рослинних решток, які знаходяться на конкретному полі, виникає необхідність зміни геометричних параметрів стеблевідводу. В даному випадку це можна виконати як заміною самого стеблевідводу, так і зміною його положення відносно стояка. Глибина сівби регулюється зміною положення колеса 7 відносно поверхні поля, яка забезпечується поворотом повідка 8 навколо осі 9 і утримується у відповідному положенні сектором 11 за допомогою гвинта 12. Необхідний тиск посівної секції на поверхню ґрунту забезпечується натискною штангою з пружиною 13. Переваги запропонованої конструкції посівної секції: - проведені лабораторні дослідження показують, що при застосуванні стеблевідводу такої конструкції з'являється можливість підвищити швидкість руху посівного агрегату до 15 км/год. і більше та виконувати сівбу на полях нульового обробітку з різною кількістю і фізикомеханічними властивостями рослинних решток; 1 UA 99691 C2 5 10 15 - зменшується кількість рослинних решток в зоні рядка, що покращує якість сівби сільськогосподарських культур; - зміна конструкції механізму регулювання виключає можливість його забивання рослинними рештками, що зменшує час на його технічне обслуговування. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Войтюк Д.Г. Сільськогосподарські машини [Текст]: підручник / Д.Г. Войтюк, Г.Р. Гаврилюк. - К.: Каравела, 2004. - С. 176-190. 2. Шикула М. Ґрунтообробна і посівна техніка для ґрунтозахисного землеробства / М. Шикула // Техніка АПК.-2005 - № 9.- С. 14-16. 3. Машини для обробітку ґрунту та сівби / [Кравчук В.І., Мельник Ю.Ф., Шустік Л.П. та. ін.] за ред. B.I. Кравчука, Ю.Ф. Мельника. - Дослідницьке: УкрНДІПВТ ім. Л. Погорілого, 2009.-228 с. 4. Сисолін П.В. Звичайні підходи по створенню універсальних вітчизняних сівалок для сівби зернових культур /П.В. Сисолін. - Кіровоград: Код, 2008.- С. 68-70. 5. Пат. на корисну модель 63438 Україна, МПК А01С 7/20 (2006.01) Посівна секція сівалки прямого посіву / Сало В.М., Лузан П.Г., Шмат С.І., Лузан О.Р., Гончаров В.В.; заявник і патентовласник Кіровоград, нац. техн. ун-т. - № u2011 02758; заявл. 09.03.2011; опубл. 10.10.2011, Бюл. № 19. ФОРМУЛА ВИНАХОДУ 20 25 1. Посівна секція сівалки прямого посіву, яка містить паралелограмну підвіску секції з пружинною штангою, сошник у вигляді стояка з долотом, коток з механізмом регулювання глибини сівби та насіннєпровід для транспортування насіння до дна борозни, яка відрізняється тим, що до долота сошника закріплено стеблевідвід, довжина якого забезпечує виведення рослинних решток за площину заднього вертикального обрізу стояка сошника. 2. Посівна секція сівалки прямого посіву за п. 1, яка відрізняється тим, що стеблевідвід може змінювати своє положення відносно долота і стояка. 3. Посівна секція сівалки прямого посіву за п. 1, яка відрізняється тим, що механізм регулювання глибини сівби закріплений безпосередньо до верхньої частини стояка. 2 UA 99691 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
