Дека пневмостола

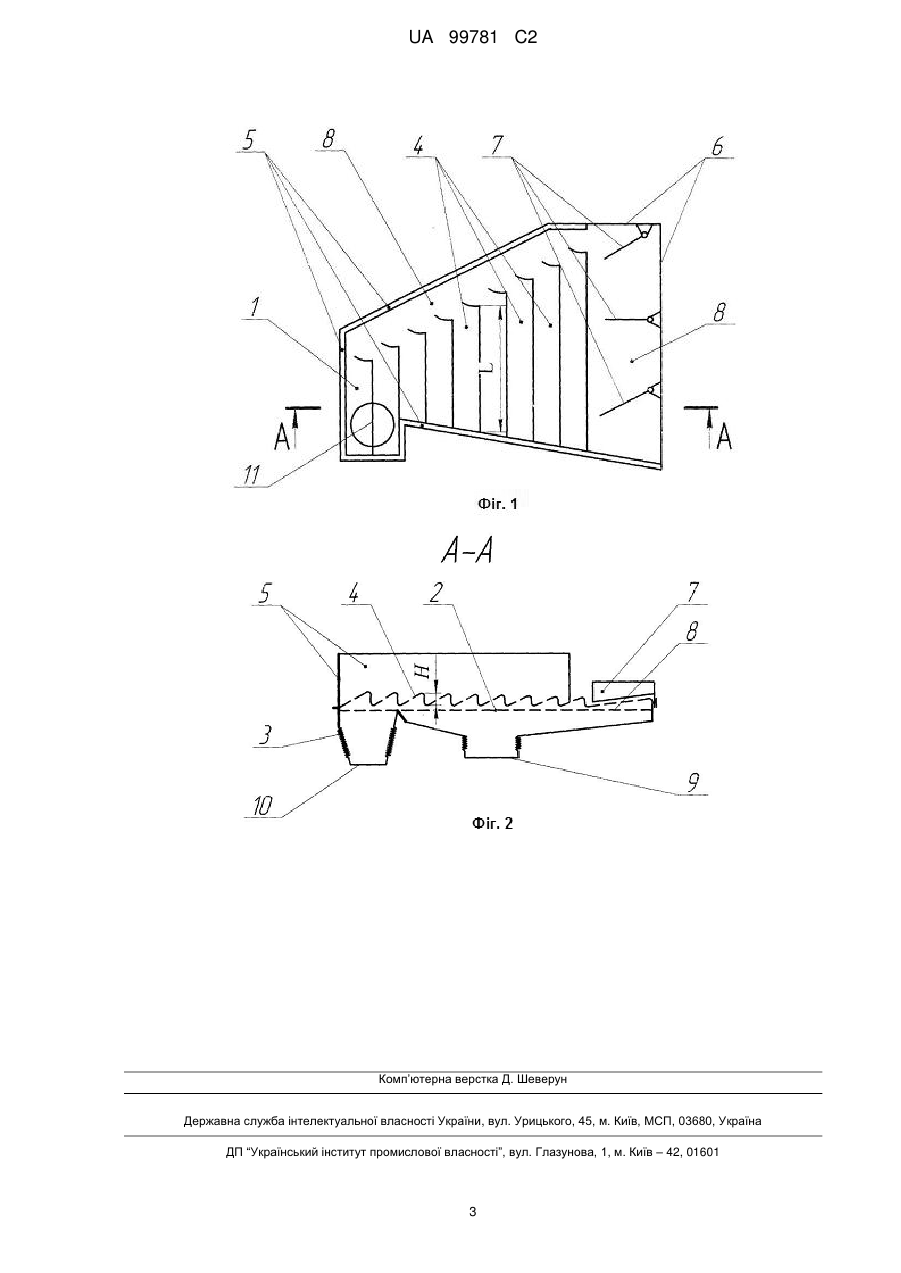

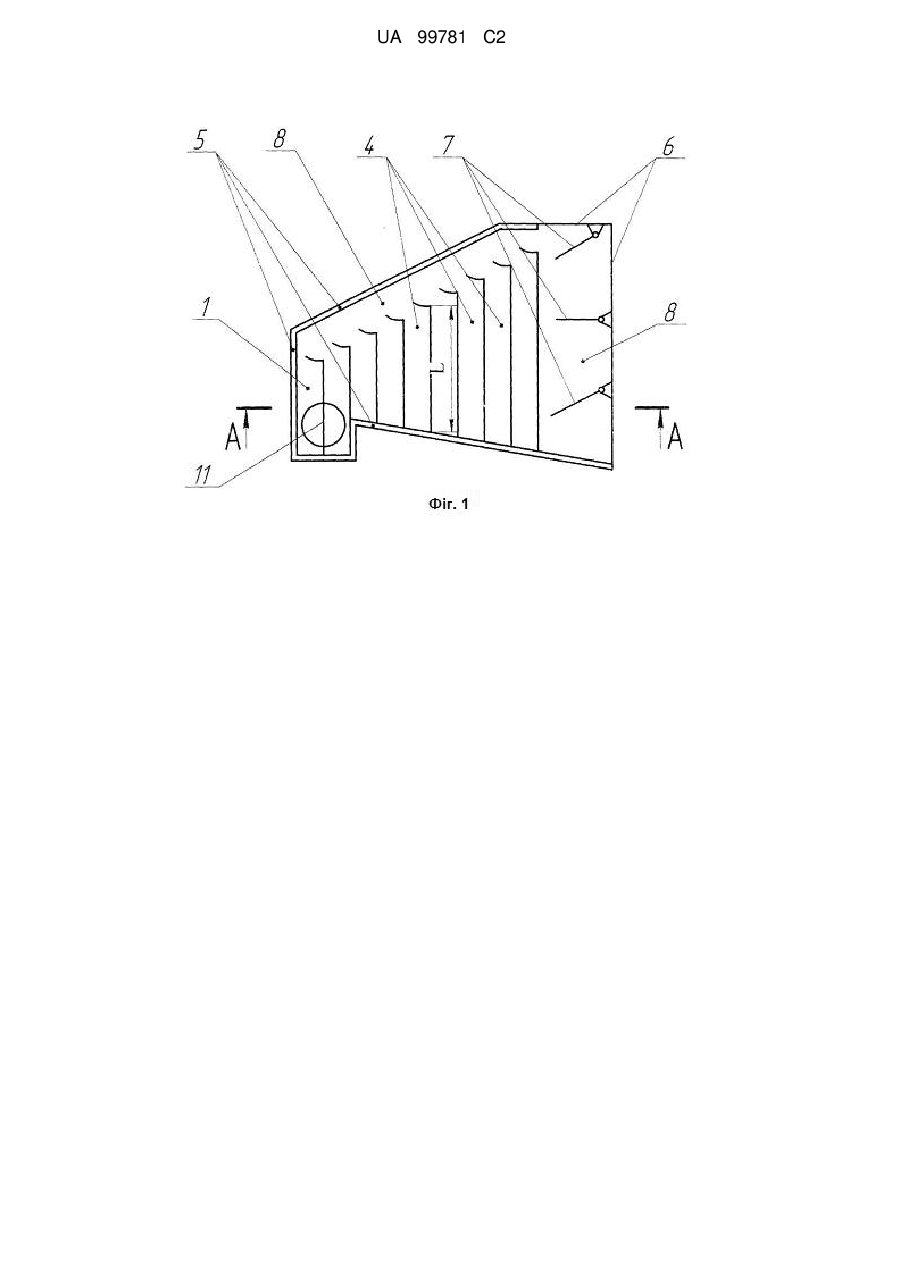

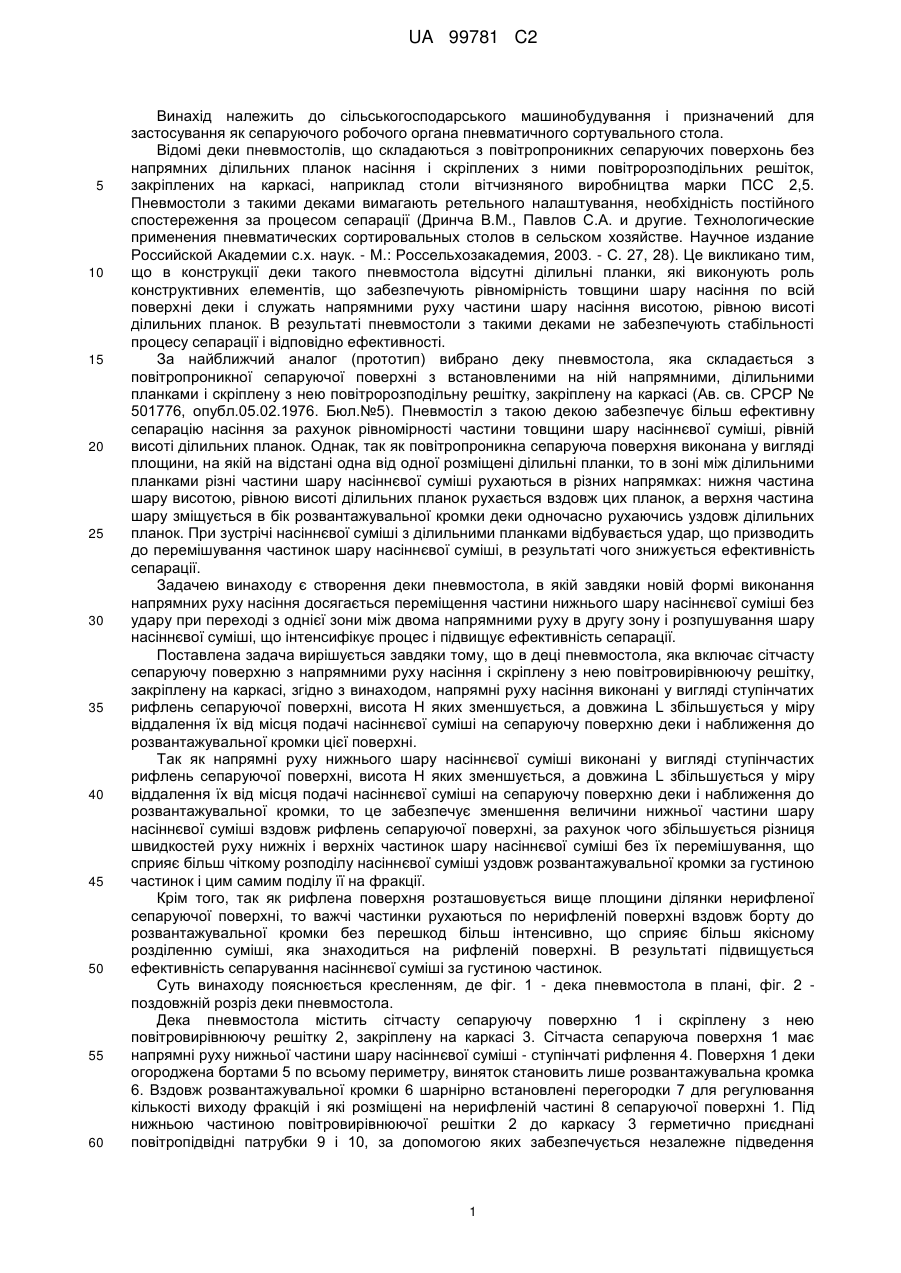

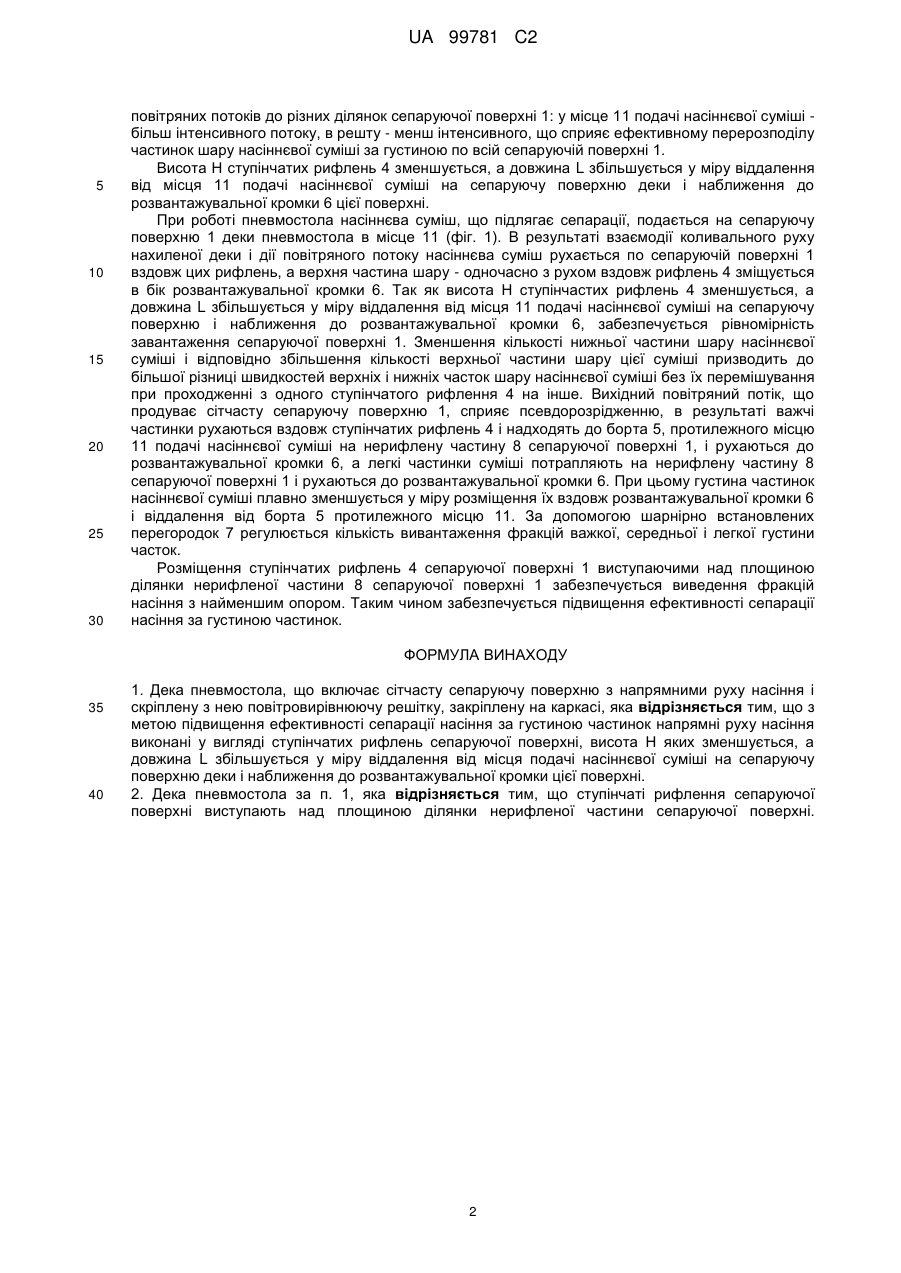

Реферат: Винахід належить до сільськогосподарського машинобудування і призначений для застосування як сепаруючого робочого органа пневматичного сортувального стола. Дека пневмостола включає сітчасту сепаруючу поверхню з напрямними руху насіння і скріплену з нею повітровирівнюючу решітку, закріплену на каркасі. При цьому напрямні руху насіння виконані у вигляді ступінчатих рифлень сепаруючої поверхні, висота Н яких зменшується, а довжина L збільшується у міру віддалення від місця подачі насіннєвої суміші на сепаруючу поверхню деки і наближення до розвантажувальної кромки цієї поверхні. Використання винаходу дозволяє підвищити ефективність сепарації насіння за густиною часток. UA 99781 C2 (12) UA 99781 C2 UA 99781 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування і призначений для застосування як сепаруючого робочого органа пневматичного сортувального стола. Відомі деки пневмостолів, що складаються з повітропроникних сепаруючих поверхонь без напрямних ділильних планок насіння і скріплених з ними повітророзподільних решіток, закріплених на каркасі, наприклад столи вітчизняного виробництва марки ПСС 2,5. Пневмостоли з такими деками вимагають ретельного налаштування, необхідність постійного спостереження за процесом сепарації (Дринча В.М., Павлов С.А. и другие. Технологические применения пневматических сортировальных столов в сельском хозяйстве. Научное издание Российской Академии с.х. наук. - М.: Россельхозакадемия, 2003. - С. 27, 28). Це викликано тим, що в конструкції деки такого пневмостола відсутні ділильні планки, які виконують роль конструктивних елементів, що забезпечують рівномірність товщини шару насіння по всій поверхні деки і служать напрямними руху частини шару насіння висотою, рівною висоті ділильних планок. В результаті пневмостоли з такими деками не забезпечують стабільності процесу сепарації і відповідно ефективності. За найближчий аналог (прототип) вибрано деку пневмостола, яка складається з повітропроникної сепаруючої поверхні з встановленими на ній напрямними, ділильними планками і скріплену з нею повітророзподільну решітку, закріплену на каркасі (Ав. св. СРСР № 501776, опубл.05.02.1976. Бюл.№5). Пневмостіл з такою декою забезпечує більш ефективну сепарацію насіння за рахунок рівномірності частини товщини шару насіннєвої суміші, рівній висоті ділильних планок. Однак, так як повітропроникна сепаруюча поверхня виконана у вигляді площини, на якій на відстані одна від одної розміщені ділильні планки, то в зоні між ділильними планками різні частини шару насіннєвої суміші рухаються в різних напрямках: нижня частина шару висотою, рівною висоті ділильних планок рухається вздовж цих планок, а верхня частина шару зміщується в бік розвантажувальної кромки деки одночасно рухаючись уздовж ділильних планок. При зустрічі насіннєвої суміші з ділильними планками відбувається удар, що призводить до перемішування частинок шару насіннєвої суміші, в результаті чого знижується ефективність сепарації. Задачею винаходу є створення деки пневмостола, в якій завдяки новій формі виконання напрямних руху насіння досягається переміщення частини нижнього шару насіннєвої суміші без удару при переході з однієї зони між двома напрямними руху в другу зону і розпушування шару насіннєвої суміші, що інтенсифікує процес і підвищує ефективність сепарації. Поставлена задача вирішується завдяки тому, що в деці пневмостола, яка включає сітчасту сепаруючу поверхню з напрямними руху насіння і скріплену з нею повітровирівнюючу решітку, закріплену на каркасі, згідно з винаходом, напрямні руху насіння виконані у вигляді ступінчатих рифлень сепаруючої поверхні, висота Н яких зменшується, а довжина L збільшується у міру віддалення їх від місця подачі насіннєвої суміші на сепаруючу поверхню деки і наближення до розвантажувальної кромки цієї поверхні. Так як напрямні руху нижнього шару насіннєвої суміші виконані у вигляді ступінчастих рифлень сепаруючої поверхні, висота Н яких зменшується, а довжина L збільшується у міру віддалення їх від місця подачі насіннєвої суміші на сепаруючу поверхню деки і наближення до розвантажувальної кромки, то це забезпечує зменшення величини нижньої частини шару насіннєвої суміші вздовж рифлень сепаруючої поверхні, за рахунок чого збільшується різниця швидкостей руху нижніх і верхніх частинок шару насіннєвої суміші без їх перемішування, що сприяє більш чіткому розподілу насіннєвої суміші уздовж розвантажувальної кромки за густиною частинок і цим самим поділу її на фракції. Крім того, так як рифлена поверхня розташовується вище площини ділянки нерифленої сепаруючої поверхні, то важчі частинки рухаються по нерифленій поверхні вздовж борту до розвантажувальної кромки без перешкод більш інтенсивно, що сприяє більш якісному розділенню суміші, яка знаходиться на рифленій поверхні. В результаті підвищується ефективність сепарування насіннєвої суміші за густиною частинок. Суть винаходу пояснюється кресленням, де фіг. 1 - дека пневмостола в плані, фіг. 2 поздовжній розріз деки пневмостола. Дека пневмостола містить сітчасту сепаруючу поверхню 1 і скріплену з нею повітровирівнюючу решітку 2, закріплену на каркасі 3. Сітчаста сепаруюча поверхня 1 має напрямні руху нижньої частини шару насіннєвої суміші - ступінчаті рифлення 4. Поверхня 1 деки огороджена бортами 5 по всьому периметру, виняток становить лише розвантажувальна кромка 6. Вздовж розвантажувальної кромки 6 шарнірно встановлені перегородки 7 для регулювання кількості виходу фракцій і які розміщені на нерифленій частині 8 сепаруючої поверхні 1. Під нижньою частиною повітровирівнюючої решітки 2 до каркасу 3 герметично приєднані повітропідвідні патрубки 9 і 10, за допомогою яких забезпечується незалежне підведення 1 UA 99781 C2 5 10 15 20 25 30 повітряних потоків до різних ділянок сепаруючої поверхні 1: у місце 11 подачі насіннєвої суміші більш інтенсивного потоку, в решту - менш інтенсивного, що сприяє ефективному перерозподілу частинок шару насіннєвої суміші за густиною по всій сепаруючій поверхні 1. Висота Н ступінчатих рифлень 4 зменшується, а довжина L збільшується у міру віддалення від місця 11 подачі насіннєвої суміші на сепаруючу поверхню деки і наближення до розвантажувальної кромки 6 цієї поверхні. При роботі пневмостола насіннєва суміш, що підлягає сепарації, подається на сепаруючу поверхню 1 деки пневмостола в місце 11 (фіг. 1). В результаті взаємодії коливального руху нахиленої деки і дії повітряного потоку насіннєва суміш рухається по сепаруючій поверхні 1 вздовж цих рифлень, а верхня частина шару - одночасно з рухом вздовж рифлень 4 зміщується в бік розвантажувальної кромки 6. Так як висота Н ступінчастих рифлень 4 зменшується, а довжина L збільшується у міру віддалення від місця 11 подачі насіннєвої суміші на сепаруючу поверхню і наближення до розвантажувальної кромки 6, забезпечується рівномірність завантаження сепаруючої поверхні 1. Зменшення кількості нижньої частини шару насіннєвої суміші і відповідно збільшення кількості верхньої частини шару цієї суміші призводить до більшої різниці швидкостей верхніх і нижніх часток шару насіннєвої суміші без їх перемішування при проходженні з одного ступінчатого рифлення 4 на інше. Вихідний повітряний потік, що продуває сітчасту сепаруючу поверхню 1, сприяє псевдорозрідженню, в результаті важчі частинки рухаються вздовж ступінчатих рифлень 4 і надходять до борта 5, протилежного місцю 11 подачі насіннєвої суміші на нерифлену частину 8 сепаруючої поверхні 1, і рухаються до розвантажувальної кромки 6, а легкі частинки суміші потрапляють на нерифлену частину 8 сепаруючої поверхні 1 і рухаються до розвантажувальної кромки 6. При цьому густина частинок насіннєвої суміші плавно зменшується у міру розміщення їх вздовж розвантажувальної кромки 6 і віддалення від борта 5 протилежного місцю 11. За допомогою шарнірно встановлених перегородок 7 регулюється кількість вивантаження фракцій важкої, середньої і легкої густини часток. Розміщення ступінчатих рифлень 4 сепаруючої поверхні 1 виступаючими над площиною ділянки нерифленої частини 8 сепаруючої поверхні 1 забезпечується виведення фракцій насіння з найменшим опором. Таким чином забезпечується підвищення ефективності сепарації насіння за густиною частинок. ФОРМУЛА ВИНАХОДУ 35 40 1. Дека пневмостола, що включає сітчасту сепаруючу поверхню з напрямними руху насіння і скріплену з нею повітровирівнюючу решітку, закріплену на каркасі, яка відрізняється тим, що з метою підвищення ефективності сепарації насіння за густиною частинок напрямні руху насіння виконані у вигляді ступінчатих рифлень сепаруючої поверхні, висота Н яких зменшується, а довжина L збільшується у міру віддалення від місця подачі насіннєвої суміші на сепаруючу поверхню деки і наближення до розвантажувальної кромки цієї поверхні. 2. Дека пневмостола за п. 1, яка відрізняється тим, що ступінчаті рифлення сепаруючої поверхні виступають над площиною ділянки нерифленої частини сепаруючої поверхні. 2 UA 99781 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
