Стіновий захист верхівки нагрівальної стінки між двома отворами пічних камер коксової батареї

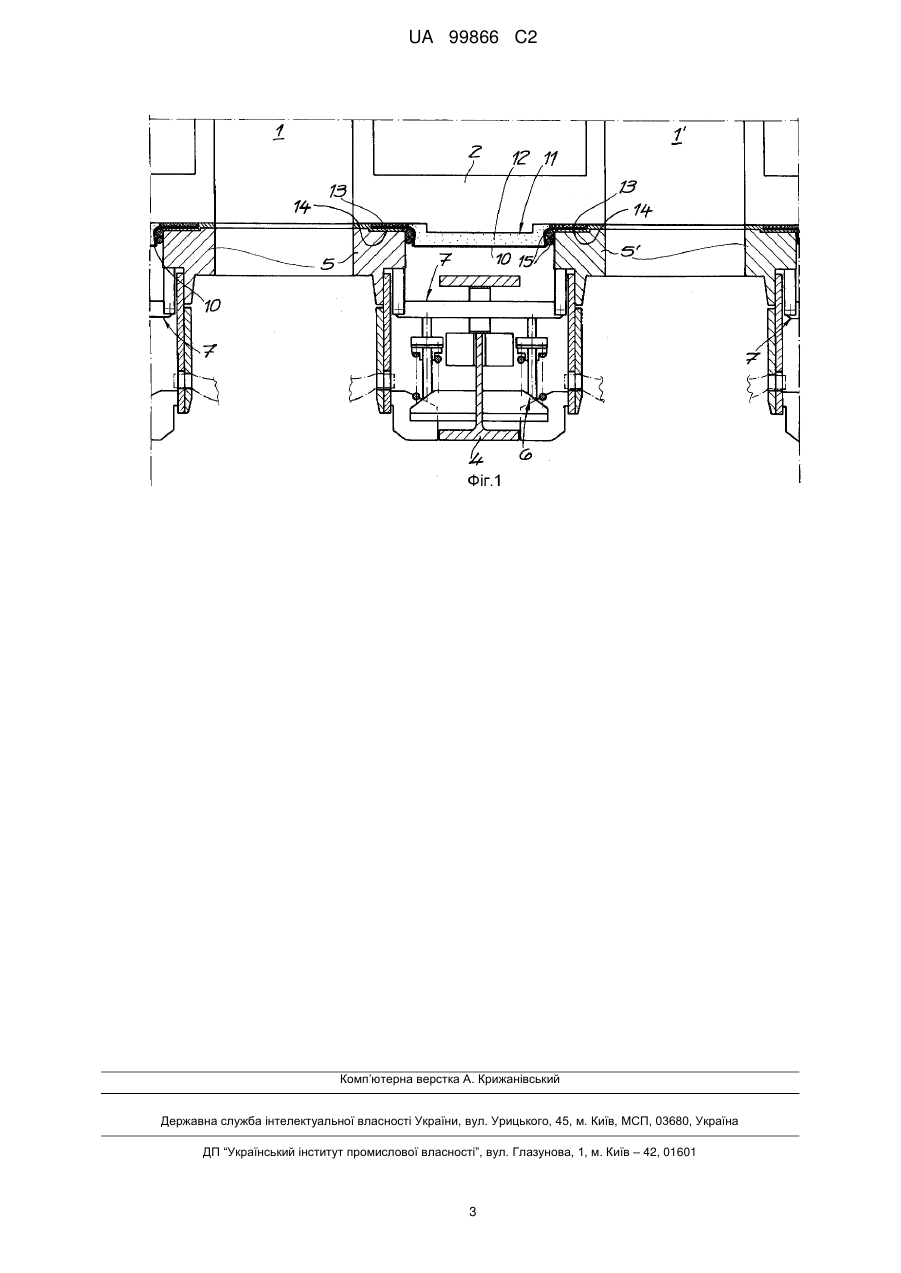

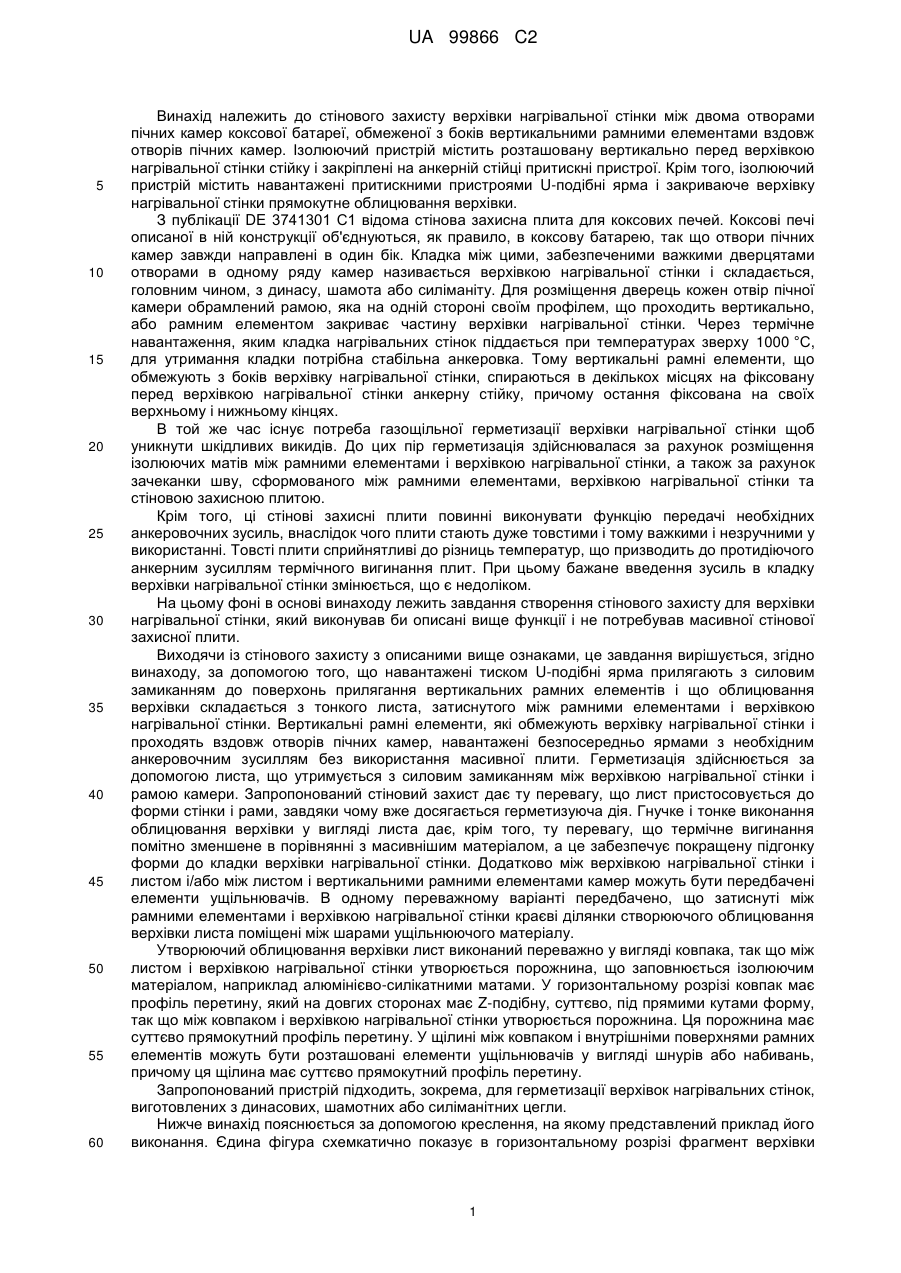

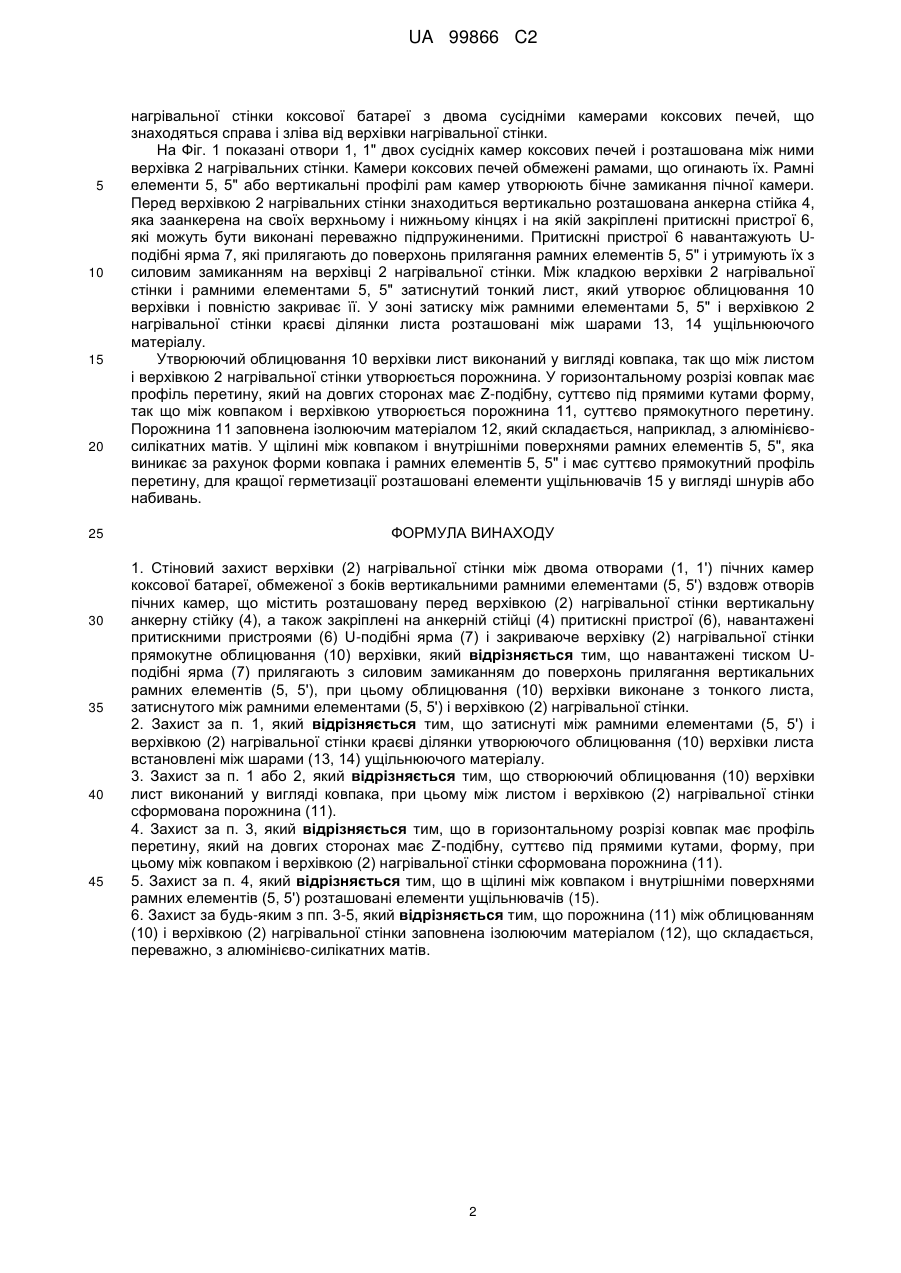

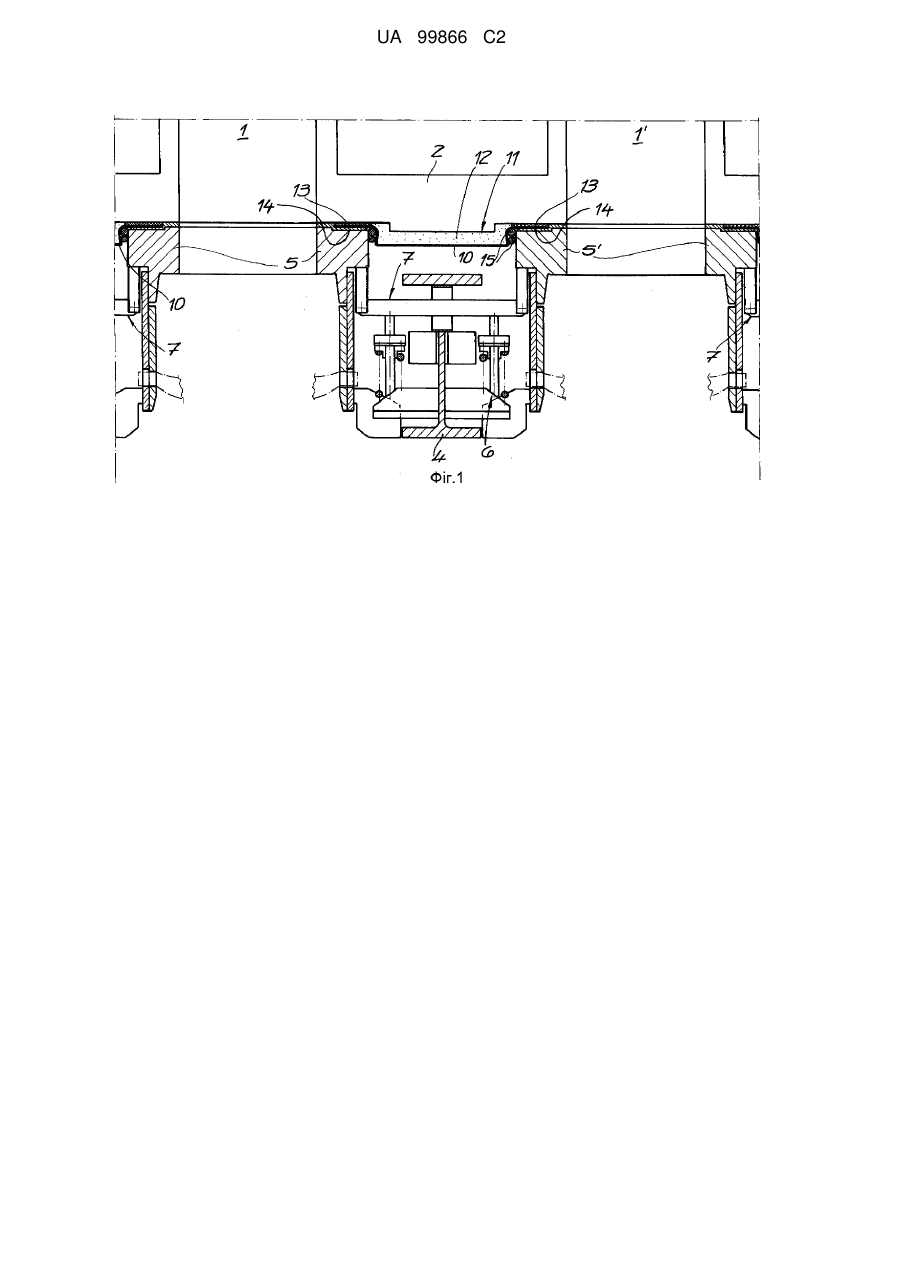

Реферат: Винахід належить до стінового захисту верхівки (2) нагрівальної стінки між двома отворами (1, 1') пічних камер коксової батареї, обмеженої з боків вертикальними рамними елементами (5, 5'). Стіновий захист містить розташовану перед верхівкою (2) нагрівальної стінки вертикальну анкерну стійку (4) і закріплені на анкерній стійці (4) притискні пристрої (6). Крім того, стіновий захист містить навантажені притискними пристроями (6) U-подібні ярма (7) і закриваюче верхівку (2) нагрівальної стінки прямокутне облицювання (10) верхівки. Згідно винаходу навантажені тиском U-подібні ярма (7) прилягають з силовим замиканням до поверхонь прилягання вертикальних рамних елементів (5, 5'), а облицювання (10) верхівки виконане з тонкого листа, затиснутого між рамними елементами (5, 5') і верхівкою (2) нагрівальної стінки. UA 99866 C2 (12) UA 99866 C2 UA 99866 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до стінового захисту верхівки нагрівальної стінки між двома отворами пічних камер коксової батареї, обмеженої з боків вертикальними рамними елементами вздовж отворів пічних камер. Ізолюючий пристрій містить розташовану вертикально перед верхівкою нагрівальної стінки стійку і закріплені на анкерній стійці притискні пристрої. Крім того, ізолюючий пристрій містить навантажені притискними пристроями U-подібні ярма і закриваюче верхівку нагрівальної стінки прямокутне облицювання верхівки. З публікації DE 3741301 С1 відома стінова захисна плита для коксових печей. Коксові печі описаної в ній конструкції об'єднуються, як правило, в коксову батарею, так що отвори пічних камер завжди направлені в один бік. Кладка між цими, забезпеченими важкими дверцятами отворами в одному ряду камер називається верхівкою нагрівальної стінки і складається, головним чином, з динасу, шамота або силіманіту. Для розміщення дверець кожен отвір пічної камери обрамлений рамою, яка на одній стороні своїм профілем, що проходить вертикально, або рамним елементом закриває частину верхівки нагрівальної стінки. Через термічне навантаження, яким кладка нагрівальних стінок піддається при температурах зверху 1000 °C, для утримання кладки потрібна стабільна анкеровка. Тому вертикальні рамні елементи, що обмежують з боків верхівку нагрівальної стінки, спираються в декількох місцях на фіксовану перед верхівкою нагрівальної стінки анкерну стійку, причому остання фіксована на своїх верхньому і нижньому кінцях. В той же час існує потреба газощільної герметизації верхівки нагрівальної стінки щоб уникнути шкідливих викидів. До цих пір герметизація здійснювалася за рахунок розміщення ізолюючих матів між рамними елементами і верхівкою нагрівальної стінки, а також за рахунок зачеканки шву, сформованого між рамними елементами, верхівкою нагрівальної стінки та стіновою захисною плитою. Крім того, ці стінові захисні плити повинні виконувати функцію передачі необхідних анкеровочних зусиль, внаслідок чого плити стають дуже товстими і тому важкими і незручними у використанні. Товсті плити сприйнятливі до різниць температур, що призводить до протидіючого анкерним зусиллям термічного вигинання плит. При цьому бажане введення зусиль в кладку верхівки нагрівальної стінки змінюється, що є недоліком. На цьому фоні в основі винаходу лежить завдання створення стінового захисту для верхівки нагрівальної стінки, який виконував би описані вище функції і не потребував масивної стінової захисної плити. Виходячи із стінового захисту з описаними вище ознаками, це завдання вирішується, згідно винаходу, за допомогою того, що навантажені тиском U-подібні ярма прилягають з силовим замиканням до поверхонь прилягання вертикальних рамних елементів і що облицювання верхівки складається з тонкого листа, затиснутого між рамними елементами і верхівкою нагрівальної стінки. Вертикальні рамні елементи, які обмежують верхівку нагрівальної стінки і проходять вздовж отворів пічних камер, навантажені безпосередньо ярмами з необхідним анкеровочним зусиллям без використання масивної плити. Герметизація здійснюється за допомогою листа, що утримується з силовим замиканням між верхівкою нагрівальної стінки і рамою камери. Запропонований стіновий захист дає ту перевагу, що лист пристосовується до форми стінки і рами, завдяки чому вже досягається герметизуюча дія. Гнучке і тонке виконання облицювання верхівки у вигляді листа дає, крім того, ту перевагу, що термічне вигинання помітно зменшене в порівнянні з масивнішим матеріалом, а це забезпечує покращену підгонку форми до кладки верхівки нагрівальної стінки. Додатково між верхівкою нагрівальної стінки і листом і/або між листом і вертикальними рамними елементами камер можуть бути передбачені елементи ущільнювачів. В одному переважному варіанті передбачено, що затиснуті між рамними елементами і верхівкою нагрівальної стінки краєві ділянки створюючого облицювання верхівки листа поміщені між шарами ущільнюючого матеріалу. Утворюючий облицювання верхівки лист виконаний переважно у вигляді ковпака, так що між листом і верхівкою нагрівальної стінки утворюється порожнина, що заповнюється ізолюючим матеріалом, наприклад алюмінієво-силікатними матами. У горизонтальному розрізі ковпак має профіль перетину, який на довгих сторонах має Z-подібну, суттєво, під прямими кутами форму, так що між ковпаком і верхівкою нагрівальної стінки утворюється порожнина. Ця порожнина має суттєво прямокутний профіль перетину. У щілині між ковпаком і внутрішніми поверхнями рамних елементів можуть бути розташовані елементи ущільнювачів у вигляді шнурів або набивань, причому ця щілина має суттєво прямокутний профіль перетину. Запропонований пристрій підходить, зокрема, для герметизації верхівок нагрівальних стінок, виготовлених з динасових, шамотних або силіманітних цегли. Нижче винахід пояснюється за допомогою креслення, на якому представлений приклад його виконання. Єдина фігура схемкатично показує в горизонтальному розрізі фрагмент верхівки 1 UA 99866 C2 5 10 15 20 25 30 35 40 45 нагрівальної стінки коксової батареї з двома сусідніми камерами коксових печей, що знаходяться справа і зліва від верхівки нагрівальної стінки. На Фіг. 1 показані отвори 1, 1" двох сусідніх камер коксових печей і розташована між ними верхівка 2 нагрівальних стінки. Камери коксових печей обмежені рамами, що огинають їх. Рамні елементи 5, 5" або вертикальні профілі рам камер утворюють бічне замикання пічної камери. Перед верхівкою 2 нагрівальних стінки знаходиться вертикально розташована анкерна стійка 4, яка заанкерена на своїх верхньому і нижньому кінцях і на якій закріплені притискні пристрої 6, які можуть бути виконані переважно підпружиненими. Притискні пристрої 6 навантажують Uподібні ярма 7, які прилягають до поверхонь прилягання рамних елементів 5, 5" і утримують їх з силовим замиканням на верхівці 2 нагрівальної стінки. Між кладкою верхівки 2 нагрівальної стінки і рамними елементами 5, 5" затиснутий тонкий лист, який утворює облицювання 10 верхівки і повністю закриває її. У зоні затиску між рамними елементами 5, 5" і верхівкою 2 нагрівальної стінки краєві ділянки листа розташовані між шарами 13, 14 ущільнюючого матеріалу. Утворюючий облицювання 10 верхівки лист виконаний у вигляді ковпака, так що між листом і верхівкою 2 нагрівальної стінки утворюється порожнина. У горизонтальному розрізі ковпак має профіль перетину, який на довгих сторонах має Z-подібну, суттєво під прямими кутами форму, так що між ковпаком і верхівкою утворюється порожнина 11, суттєво прямокутного перетину. Порожнина 11 заповнена ізолюючим матеріалом 12, який складається, наприклад, з алюмінієвосилікатних матів. У щілині між ковпаком і внутрішніми поверхнями рамних елементів 5, 5", яка виникає за рахунок форми ковпака і рамних елементів 5, 5" і має суттєво прямокутний профіль перетину, для кращої герметизації розташовані елементи ущільнювачів 15 у вигляді шнурів або набивань. ФОРМУЛА ВИНАХОДУ 1. Стіновий захист верхівки (2) нагрівальної стінки між двома отворами (1, 1') пічних камер коксової батареї, обмеженої з боків вертикальними рамними елементами (5, 5') вздовж отворів пічних камер, що містить розташовану перед верхівкою (2) нагрівальної стінки вертикальну анкерну стійку (4), а також закріплені на анкерній стійці (4) притискні пристрої (6), навантажені притискними пристроями (6) U-подібні ярма (7) і закриваюче верхівку (2) нагрівальної стінки прямокутне облицювання (10) верхівки, який відрізняється тим, що навантажені тиском Uподібні ярма (7) прилягають з силовим замиканням до поверхонь прилягання вертикальних рамних елементів (5, 5'), при цьому облицювання (10) верхівки виконане з тонкого листа, затиснутого між рамними елементами (5, 5') і верхівкою (2) нагрівальної стінки. 2. Захист за п. 1, який відрізняється тим, що затиснуті між рамними елементами (5, 5') і верхівкою (2) нагрівальної стінки краєві ділянки утворюючого облицювання (10) верхівки листа встановлені між шарами (13, 14) ущільнюючого матеріалу. 3. Захист за п. 1 або 2, який відрізняється тим, що створюючий облицювання (10) верхівки лист виконаний у вигляді ковпака, при цьому між листом і верхівкою (2) нагрівальної стінки сформована порожнина (11). 4. Захист за п. 3, який відрізняється тим, що в горизонтальному розрізі ковпак має профіль перетину, який на довгих сторонах має Z-подібну, суттєво під прямими кутами, форму, при цьому між ковпаком і верхівкою (2) нагрівальної стінки сформована порожнина (11). 5. Захист за п. 4, який відрізняється тим, що в щілині між ковпаком і внутрішніми поверхнями рамних елементів (5, 5') розташовані елементи ущільнювачів (15). 6. Захист за будь-яким з пп. 3-5, який відрізняється тим, що порожнина (11) між облицюванням (10) і верхівкою (2) нагрівальної стінки заповнена ізолюючим матеріалом (12), що складається, переважно, з алюмінієво-силікатних матів. 2 UA 99866 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
