Пристрій для виготовлення трубчастих виробів з бетонної суміші

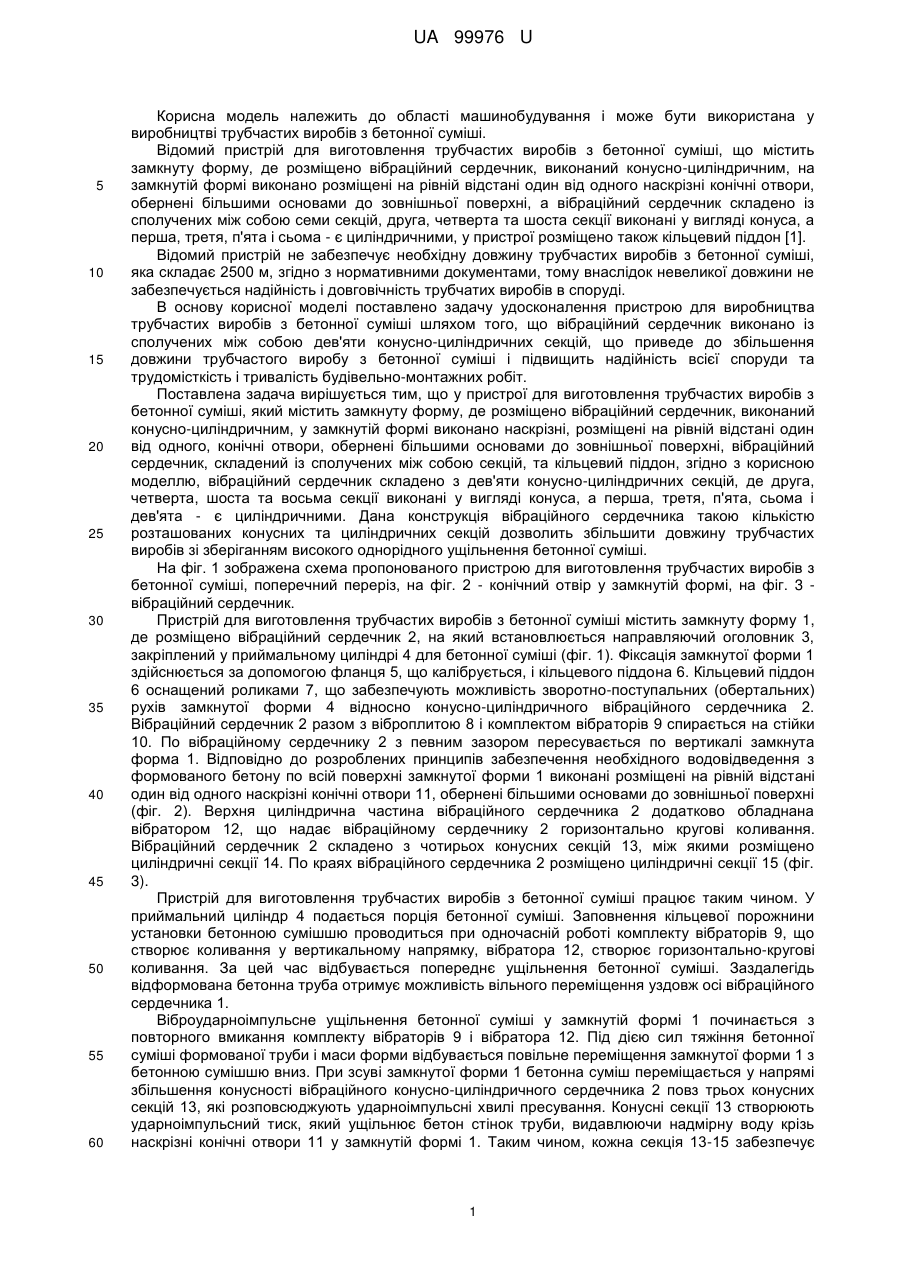

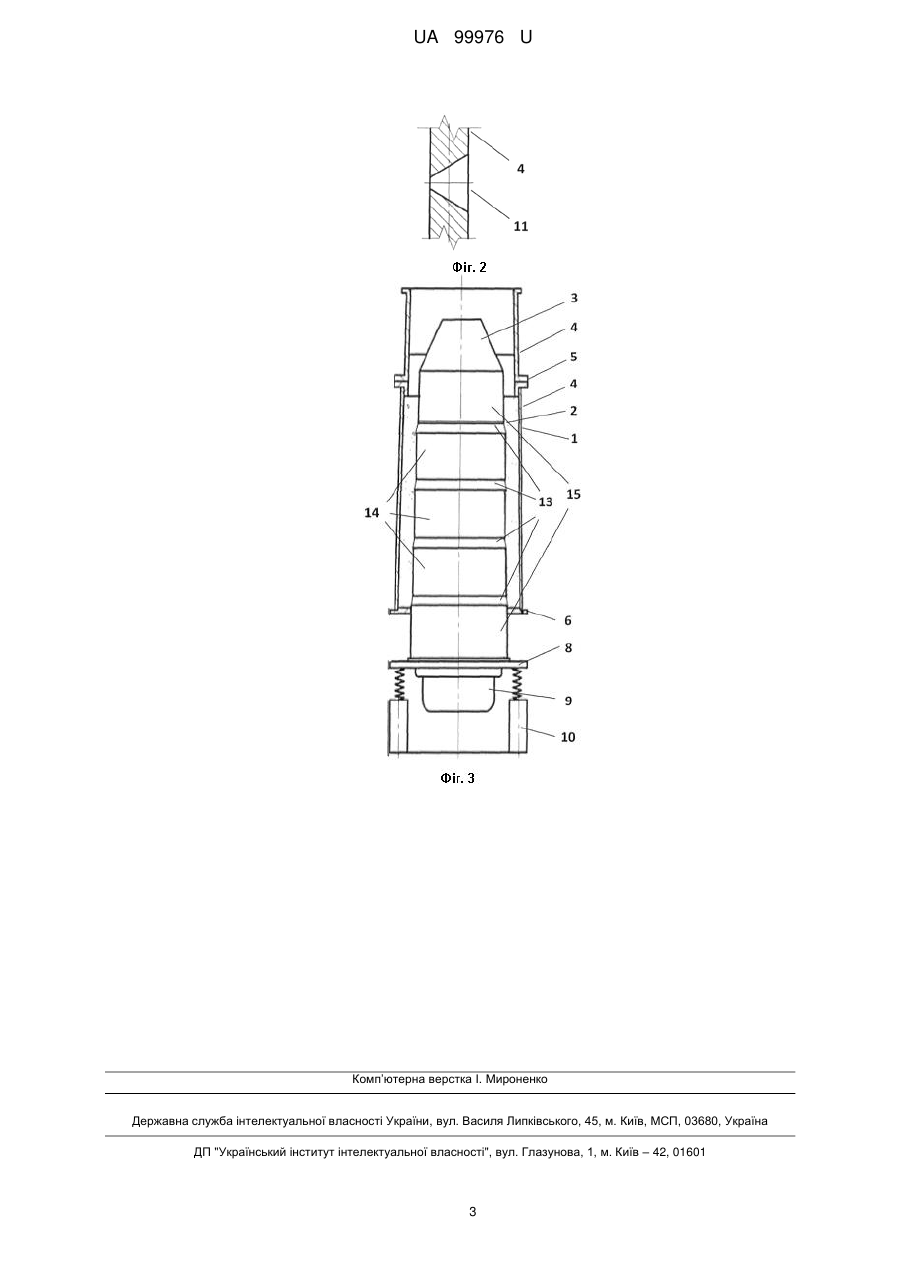

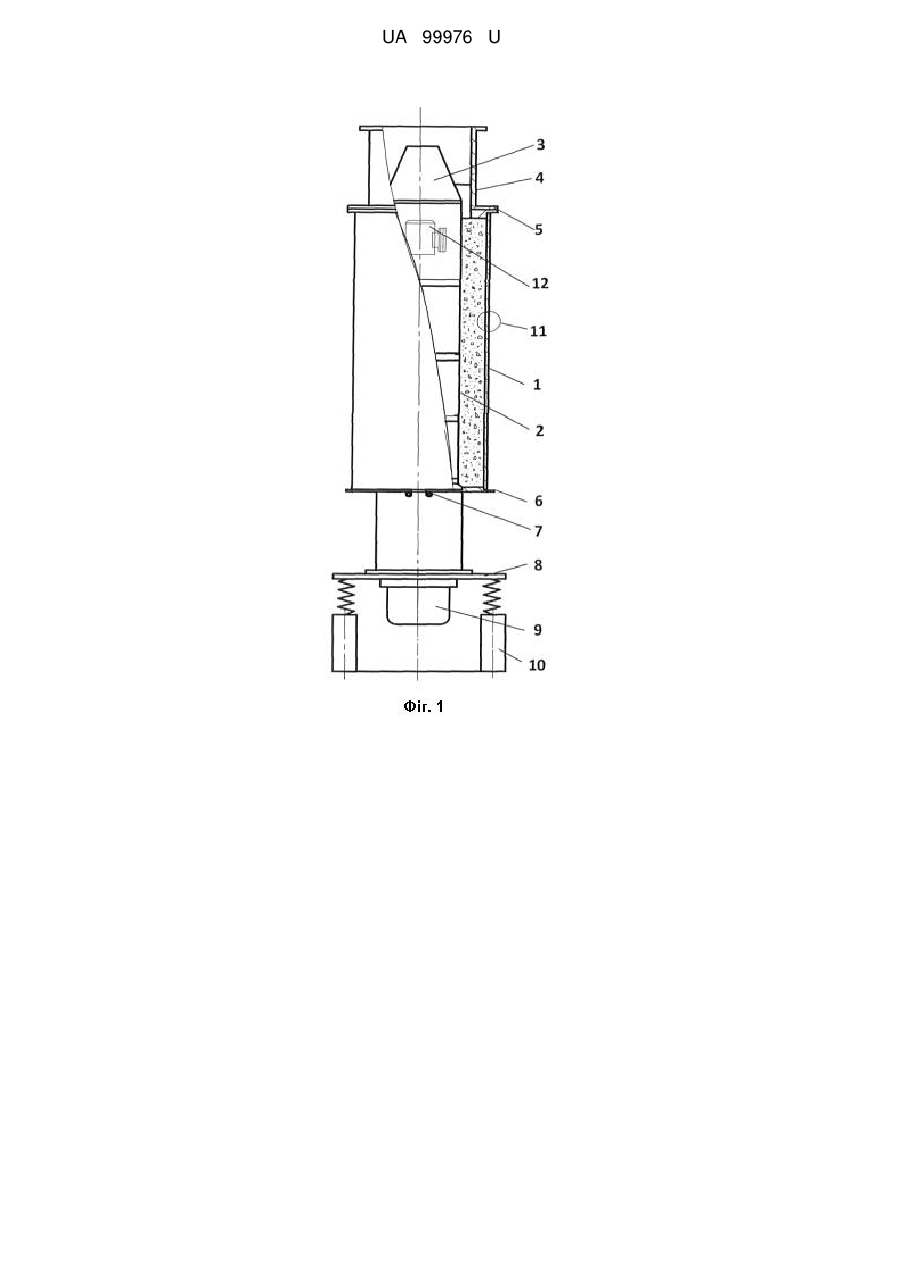

Реферат: UA 99976 U UA 99976 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області машинобудування і може бути використана у виробництві трубчастих виробів з бетонної суміші. Відомий пристрій для виготовлення трубчастих виробів з бетонної суміші, що містить замкнуту форму, де розміщено вібраційний сердечник, виконаний конусно-циліндричним, на замкнутій формі виконано розміщені на рівній відстані один від одного наскрізні конічні отвори, обернені більшими основами до зовнішньої поверхні, а вібраційний сердечник складено із сполучених між собою семи секцій, друга, четверта та шоста секції виконані у вигляді конуса, а перша, третя, п'ята і сьома - є циліндричними, у пристрої розміщено також кільцевий піддон [1]. Відомий пристрій не забезпечує необхідну довжину трубчастих виробів з бетонної суміші, яка складає 2500 м, згідно з нормативними документами, тому внаслідок невеликої довжини не забезпечується надійність і довговічність трубчатих виробів в споруді. В основу корисної моделі поставлено задачу удосконалення пристрою для виробництва трубчастих виробів з бетонної суміші шляхом того, що вібраційний сердечник виконано із сполучених між собою дев'яти конусно-циліндричних секцій, що приведе до збільшення довжини трубчастого виробу з бетонної суміші і підвищить надійність всієї споруди та трудомісткість і тривалість будівельно-монтажних робіт. Поставлена задача вирішується тим, що у пристрої для виготовлення трубчастих виробів з бетонної суміші, який містить замкнуту форму, де розміщено вібраційний сердечник, виконаний конусно-циліндричним, у замкнутій формі виконано наскрізні, розміщені на рівній відстані один від одного, конічні отвори, обернені більшими основами до зовнішньої поверхні, вібраційний сердечник, складений із сполучених між собою секцій, та кільцевий піддон, згідно з корисною моделлю, вібраційний сердечник складено з дев'яти конусно-циліндричних секцій, де друга, четверта, шоста та восьма секції виконані у вигляді конуса, а перша, третя, п'ята, сьома і дев'ята - є циліндричними. Дана конструкція вібраційного сердечника такою кількістю розташованих конусних та циліндричних секцій дозволить збільшити довжину трубчастих виробів зі зберіганням високого однорідного ущільнення бетонної суміші. На фіг. 1 зображена схема пропонованого пристрою для виготовлення трубчастих виробів з бетонної суміші, поперечний переріз, на фіг. 2 - конічний отвір у замкнутій формі, на фіг. 3 вібраційний сердечник. Пристрій для виготовлення трубчастих виробів з бетонної суміші містить замкнуту форму 1, де розміщено вібраційний сердечник 2, на який встановлюється направляючий оголовник 3, закріплений у приймальному циліндрі 4 для бетонної суміші (фіг. 1). Фіксація замкнутої форми 1 здійснюється за допомогою фланця 5, що калібрується, і кільцевого піддона 6. Кільцевий піддон 6 оснащений роликами 7, що забезпечують можливість зворотно-поступальних (обертальних) рухів замкнутої форми 4 відносно конусно-циліндричного вібраційного сердечника 2. Вібраційний сердечник 2 разом з віброплитою 8 і комплектом вібраторів 9 спирається на стійки 10. По вібраційному сердечнику 2 з певним зазором пересувається по вертикалі замкнута форма 1. Відповідно до розроблених принципів забезпечення необхідного водовідведення з формованого бетону по всій поверхні замкнутої форми 1 виконані розміщені на рівній відстані один від одного наскрізні конічні отвори 11, обернені більшими основами до зовнішньої поверхні (фіг. 2). Верхня циліндрична частина вібраційного сердечника 2 додатково обладнана вібратором 12, що надає вібраційному сердечнику 2 горизонтально кругові коливання. Вібраційний сердечник 2 складено з чотирьох конусних секцій 13, між якими розміщено циліндричні секції 14. По краях вібраційного сердечника 2 розміщено циліндричні секції 15 (фіг. 3). Пристрій для виготовлення трубчастих виробів з бетонної суміші працює таким чином. У приймальний циліндр 4 подається порція бетонної суміші. Заповнення кільцевої порожнини установки бетонною сумішшю проводиться при одночасній роботі комплекту вібраторів 9, що створює коливання у вертикальному напрямку, вібратора 12, створює горизонтально-кругові коливання. За цей час відбувається попереднє ущільнення бетонної суміші. Заздалегідь відформована бетонна труба отримує можливість вільного переміщення уздовж осі вібраційного сердечника 1. Віброударноімпульсне ущільнення бетонної суміші у замкнутій формі 1 починається з повторного вмикання комплекту вібраторів 9 і вібратора 12. Під дією сил тяжіння бетонної суміші формованої труби і маси форми відбувається повільне переміщення замкнутої форми 1 з бетонною сумішшю вниз. При зсуві замкнутої форми 1 бетонна суміш переміщається у напрямі збільшення конусності вібраційного конусно-циліндричного сердечника 2 повз трьох конусних секцій 13, які розповсюджують ударноімпульсні хвилі пресування. Конусні секції 13 створюють ударноімпульсний тиск, який ущільнює бетон стінок труби, видавлюючи надмірну воду крізь наскрізні конічні отвори 11 у замкнутій формі 1. Таким чином, кожна секція 13-15 забезпечує 1 UA 99976 U 5 10 15 необхідне зменшення товщини стінок відповідно середній, необхідній відносної деформації для конкретної ділянки і, тим самим, дозволяє підвищити однорідність віброударноімпульсного ущільнення. Циліндричні секції 15 забезпечують надійну ізоляцію кільцевого простору від зовнішнього середовища. Кільцевий піддон 6, забезпечений роликами 7, створює зворотно-поступальне переміщення замкнутої форми 1 з виробом відносно поверхні вібраційного сердечника 2, забезпечуючи отримання найбільшої стійкості частинок заповнювача і ефекту "затирки" внутрішньої поверхні формованої труби. Ефект затірки супроводжується найбільш компактним розміщенням частинок крупного заповнювача, в той же час забезпечується отримання високощільного шару з вельми гладенькою поверхнею. Підвищення кількості конусних та циліндричних секцій вібраційного сердечника веде до збільшення довжини трубчатих виробів з бетонної суміші, що, тим самим, дозволить збільшити надійність та довговічність трубчастих виробів і зменшити тривалість та трудомісткість будівельно-монтажних робіт. Джерело інформації: 1. Патент UA № 71898, МПК В28В 1/08, В28В 21/00; опубл. 25.07.2012, Бюл. № 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для виготовлення трубчастих виробів з бетонної суміші, що містить замкнуту форму, де розміщено вібраційний сердечник, виконаний конусно-циліндричним, у замкнутій формі виконано наскрізні, розміщені на рівній відстані один від одного, конічні отвори, обернені більшими основами до зовнішньої поверхні, вібраційний сердечник складено із сполучених між собою секцій, та кільцевий піддон, який відрізняється тим, що вібраційний сердечник складено з дев'яти конусно-циліндричних секцій, де друга, четверта, шоста та восьма секції виконані у вигляді конуса, а перша, третя, п'ята, сьома і дев'ята - є циліндричними. 2 UA 99976 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
