Стенд для випробувань секцій радіатора

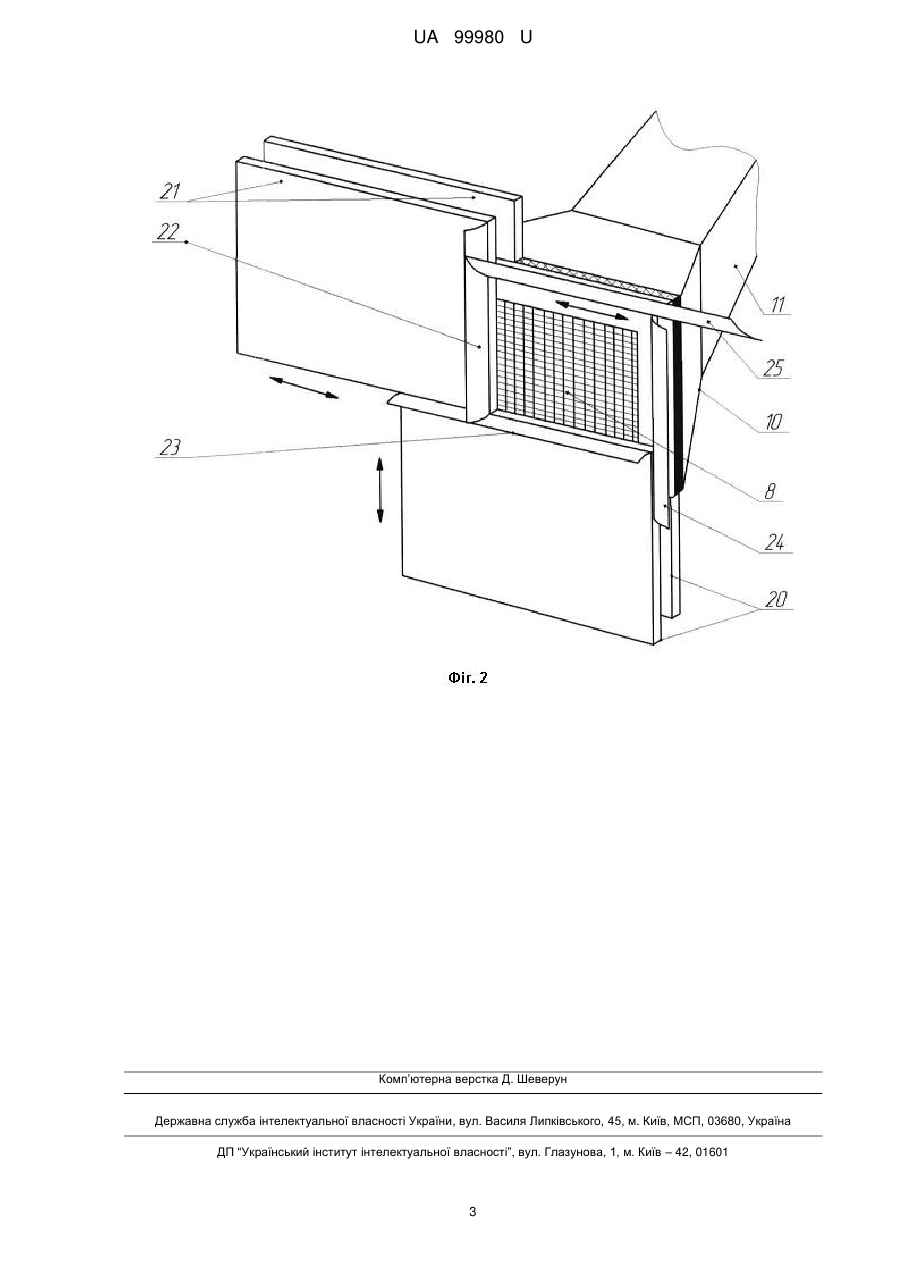

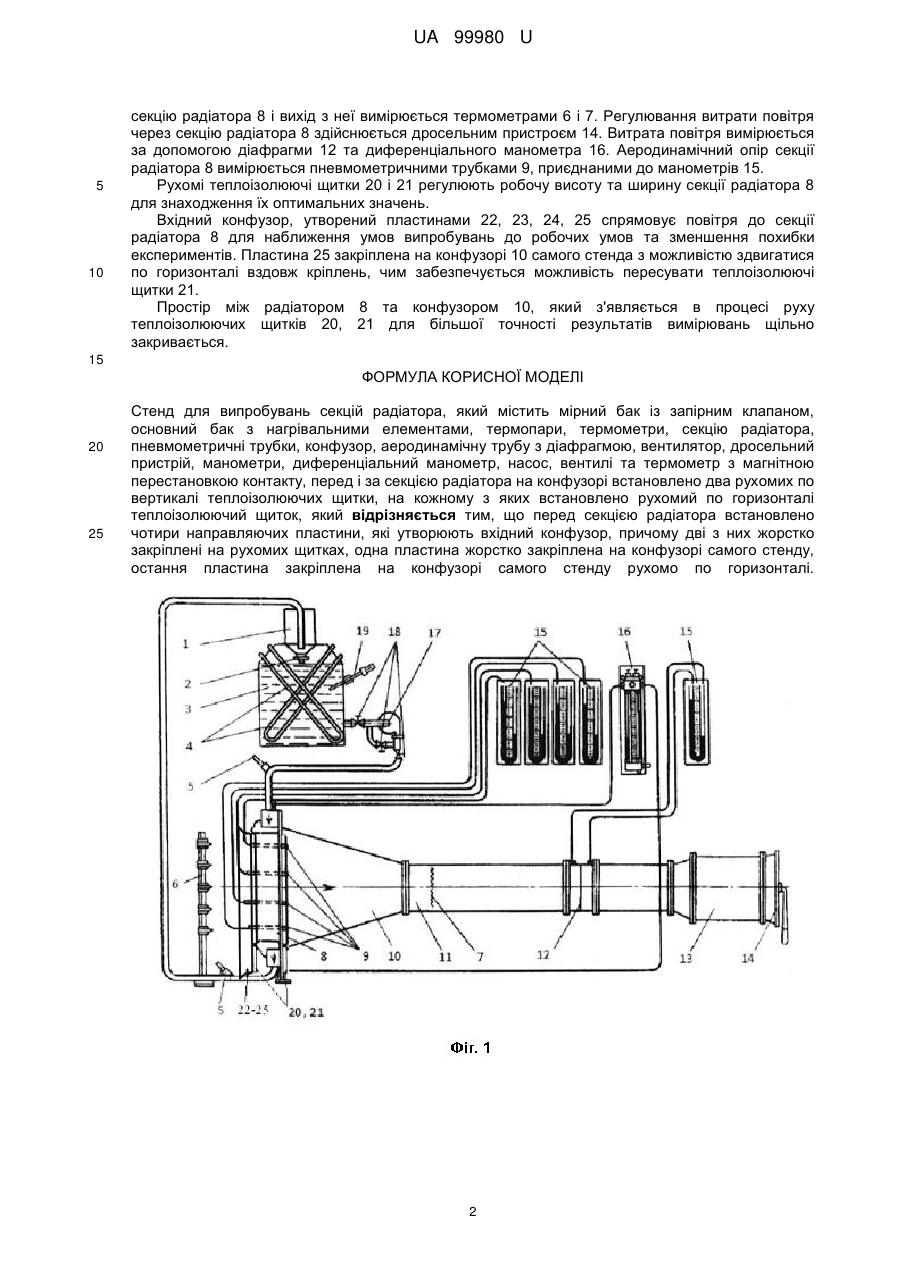

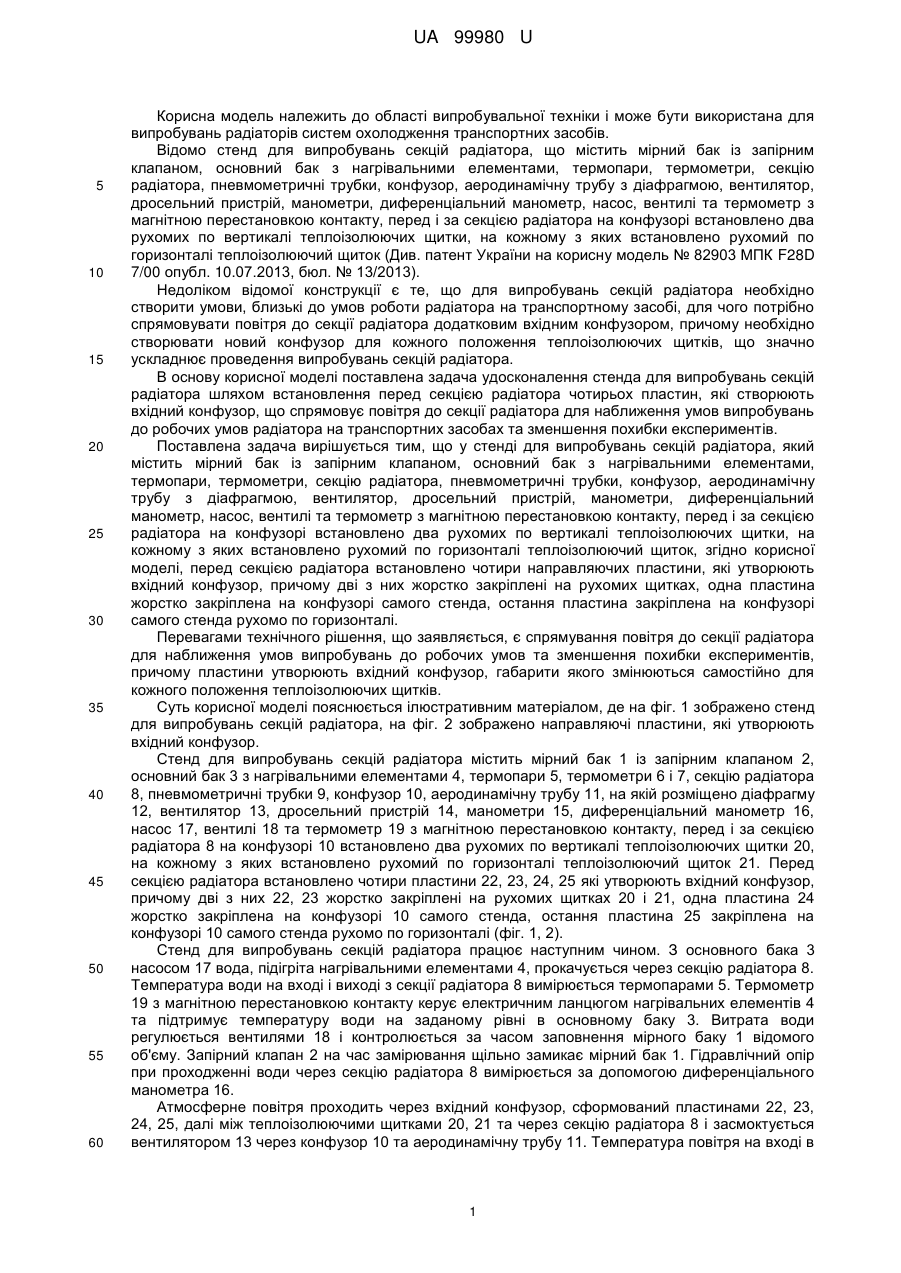

Реферат: Стенд для випробувань секцій радіатора містить мірний бак із запірним клапаном, основний бак з нагрівальними елементами, термопари, термометри, секцію радіатора, пневмометричні трубки, конфузор, аеродинамічну трубу з діафрагмою, вентилятор, дросельний пристрій, манометри, диференціальний манометр, насос, вентилі та термометр з магнітною перестановкою контакту. Перед і за секцією радіатора на конфузорі встановлено два рухомих по вертикалі теплоізолюючих щитки, на кожному з яких встановлено рухомий по горизонталі теплоізолюючий щиток. Перед секцією радіатора встановлено чотири направляючих пластини, які утворюють вхідний конфузор, причому дві з них жорстко закріплені на рухомих щитках, одна пластина жорстко закріплена на конфузорі самого стенда, остання пластина закріплена на конфузорі самого стенда рухомо по горизонталі. UA 99980 U (12) UA 99980 U UA 99980 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області випробувальної техніки і може бути використана для випробувань радіаторів систем охолодження транспортних засобів. Відомо стенд для випробувань секцій радіатора, що містить мірний бак із запірним клапаном, основний бак з нагрівальними елементами, термопари, термометри, секцію радіатора, пневмометричні трубки, конфузор, аеродинамічну трубу з діафрагмою, вентилятор, дросельний пристрій, манометри, диференціальний манометр, насос, вентилі та термометр з магнітною перестановкою контакту, перед і за секцією радіатора на конфузорі встановлено два рухомих по вертикалі теплоізолюючих щитки, на кожному з яких встановлено рухомий по горизонталі теплоізолюючий щиток (Див. патент України на корисну модель № 82903 МПК F28D 7/00 опубл. 10.07.2013, бюл. № 13/2013). Недоліком відомої конструкції є те, що для випробувань секцій радіатора необхідно створити умови, близькі до умов роботи радіатора на транспортному засобі, для чого потрібно спрямовувати повітря до секції радіатора додатковим вхідним конфузором, причому необхідно створювати новий конфузор для кожного положення теплоізолюючих щитків, що значно ускладнює проведення випробувань секцій радіатора. В основу корисної моделі поставлена задача удосконалення стенда для випробувань секцій радіатора шляхом встановлення перед секцією радіатора чотирьох пластин, які створюють вхідний конфузор, що спрямовує повітря до секції радіатора для наближення умов випробувань до робочих умов радіатора на транспортних засобах та зменшення похибки експериментів. Поставлена задача вирішується тим, що у стенді для випробувань секцій радіатора, який містить мірний бак із запірним клапаном, основний бак з нагрівальними елементами, термопари, термометри, секцію радіатора, пневмометричні трубки, конфузор, аеродинамічну трубу з діафрагмою, вентилятор, дросельний пристрій, манометри, диференціальний манометр, насос, вентилі та термометр з магнітною перестановкою контакту, перед і за секцією радіатора на конфузорі встановлено два рухомих по вертикалі теплоізолюючих щитки, на кожному з яких встановлено рухомий по горизонталі теплоізолюючий щиток, згідно корисної моделі, перед секцією радіатора встановлено чотири направляючих пластини, які утворюють вхідний конфузор, причому дві з них жорстко закріплені на рухомих щитках, одна пластина жорстко закріплена на конфузорі самого стенда, остання пластина закріплена на конфузорі самого стенда рухомо по горизонталі. Перевагами технічного рішення, що заявляється, є спрямування повітря до секції радіатора для наближення умов випробувань до робочих умов та зменшення похибки експериментів, причому пластини утворюють вхідний конфузор, габарити якого змінюються самостійно для кожного положення теплоізолюючих щитків. Суть корисної моделі пояснюється ілюстративним матеріалом, де на фіг. 1 зображено стенд для випробувань секцій радіатора, на фіг. 2 зображено направляючі пластини, які утворюють вхідний конфузор. Стенд для випробувань секцій радіатора містить мірний бак 1 із запірним клапаном 2, основний бак 3 з нагрівальними елементами 4, термопари 5, термометри 6 і 7, секцію радіатора 8, пневмометричні трубки 9, конфузор 10, аеродинамічну трубу 11, на якій розміщено діафрагму 12, вентилятор 13, дросельний пристрій 14, манометри 15, диференціальний манометр 16, насос 17, вентилі 18 та термометр 19 з магнітною перестановкою контакту, перед і за секцією радіатора 8 на конфузорі 10 встановлено два рухомих по вертикалі теплоізолюючих щитки 20, на кожному з яких встановлено рухомий по горизонталі теплоізолюючий щиток 21. Перед секцією радіатора встановлено чотири пластини 22, 23, 24, 25 які утворюють вхідний конфузор, причому дві з них 22, 23 жорстко закріплені на рухомих щитках 20 і 21, одна пластина 24 жорстко закріплена на конфузорі 10 самого стенда, остання пластина 25 закріплена на конфузорі 10 самого стенда рухомо по горизонталі (фіг. 1, 2). Стенд для випробувань секцій радіатора працює наступним чином. З основного бака 3 насосом 17 вода, підігріта нагрівальними елементами 4, прокачується через секцію радіатора 8. Температура води на вході і виході з секції радіатора 8 вимірюється термопарами 5. Термометр 19 з магнітною перестановкою контакту керує електричним ланцюгом нагрівальних елементів 4 та підтримує температуру води на заданому рівні в основному баку 3. Витрата води регулюється вентилями 18 і контролюється за часом заповнення мірного баку 1 відомого об'єму. Запірний клапан 2 на час замірювання щільно замикає мірний бак 1. Гідравлічний опір при проходженні води через секцію радіатора 8 вимірюється за допомогою диференціального манометра 16. Атмосферне повітря проходить через вхідний конфузор, сформований пластинами 22, 23, 24, 25, далі між теплоізолюючими щитками 20, 21 та через секцію радіатора 8 і засмоктується вентилятором 13 через конфузор 10 та аеродинамічну трубу 11. Температура повітря на вході в 1 UA 99980 U 5 10 секцію радіатора 8 і вихід з неї вимірюється термометрами 6 і 7. Регулювання витрати повітря через секцію радіатора 8 здійснюється дросельним пристроєм 14. Витрата повітря вимірюється за допомогою діафрагми 12 та диференціального манометра 16. Аеродинамічний опір секції радіатора 8 вимірюється пневмометричними трубками 9, приєднаними до манометрів 15. Рухомі теплоізолюючі щитки 20 і 21 регулюють робочу висоту та ширину секції радіатора 8 для знаходження їх оптимальних значень. Вхідний конфузор, утворений пластинами 22, 23, 24, 25 спрямовує повітря до секції радіатора 8 для наближення умов випробувань до робочих умов та зменшення похибки експериментів. Пластина 25 закріплена на конфузорі 10 самого стенда з можливістю здвигатися по горизонталі вздовж кріплень, чим забезпечується можливість пересувати теплоізолюючі щитки 21. Простір між радіатором 8 та конфузором 10, який з'являється в процесі руху теплоізолюючих щитків 20, 21 для більшої точності результатів вимірювань щільно закривається. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Стенд для випробувань секцій радіатора, який містить мірний бак із запірним клапаном, основний бак з нагрівальними елементами, термопари, термометри, секцію радіатора, пневмометричні трубки, конфузор, аеродинамічну трубу з діафрагмою, вентилятор, дросельний пристрій, манометри, диференціальний манометр, насос, вентилі та термометр з магнітною перестановкою контакту, перед і за секцією радіатора на конфузорі встановлено два рухомих по вертикалі теплоізолюючих щитки, на кожному з яких встановлено рухомий по горизонталі теплоізолюючий щиток, який відрізняється тим, що перед секцією радіатора встановлено чотири направляючих пластини, які утворюють вхідний конфузор, причому дві з них жорстко закріплені на рухомих щитках, одна пластина жорстко закріплена на конфузорі самого стенду, остання пластина закріплена на конфузорі самого стенду рухомо по горизонталі. 2 UA 99980 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
