Стенд для прискорених випробувань різальних пар

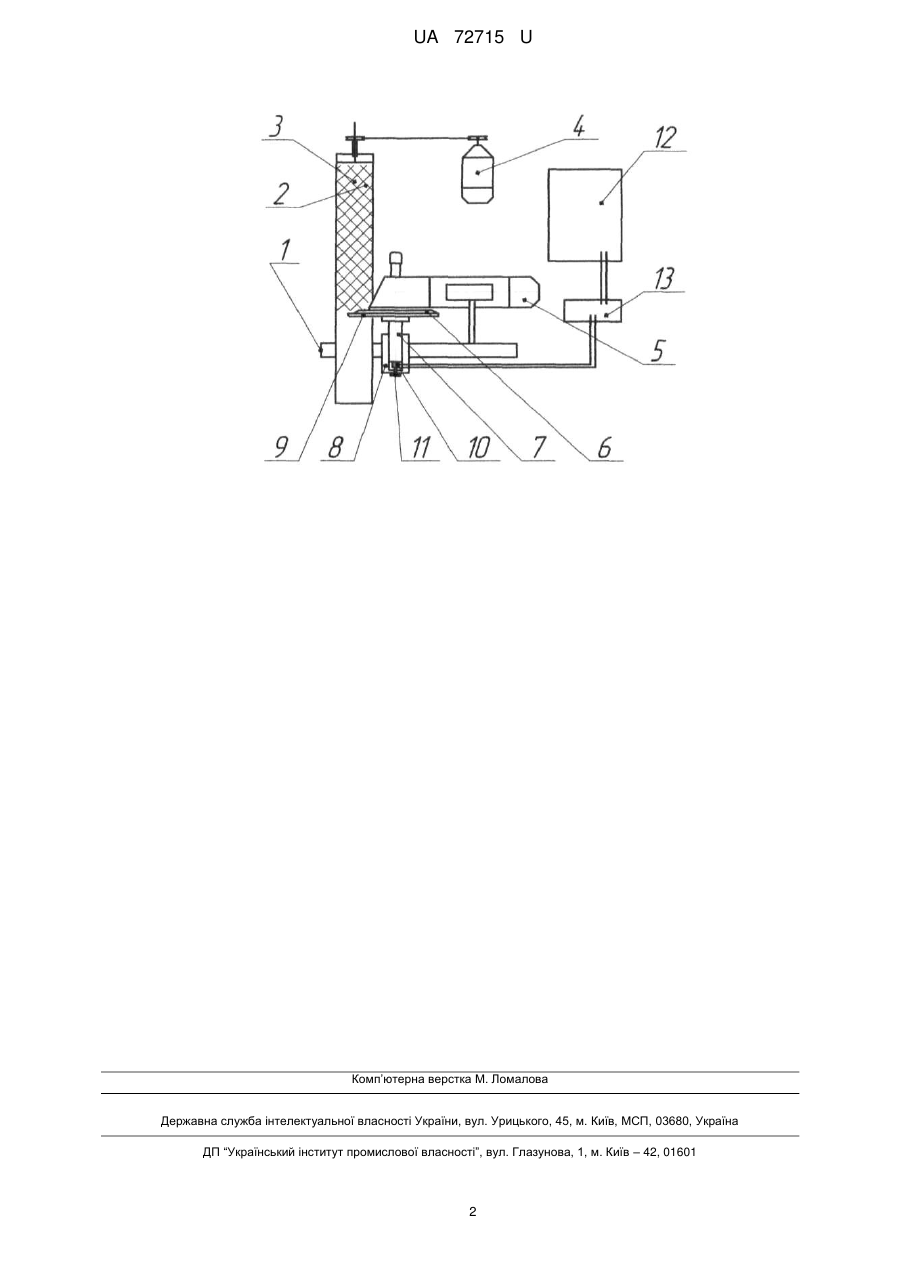

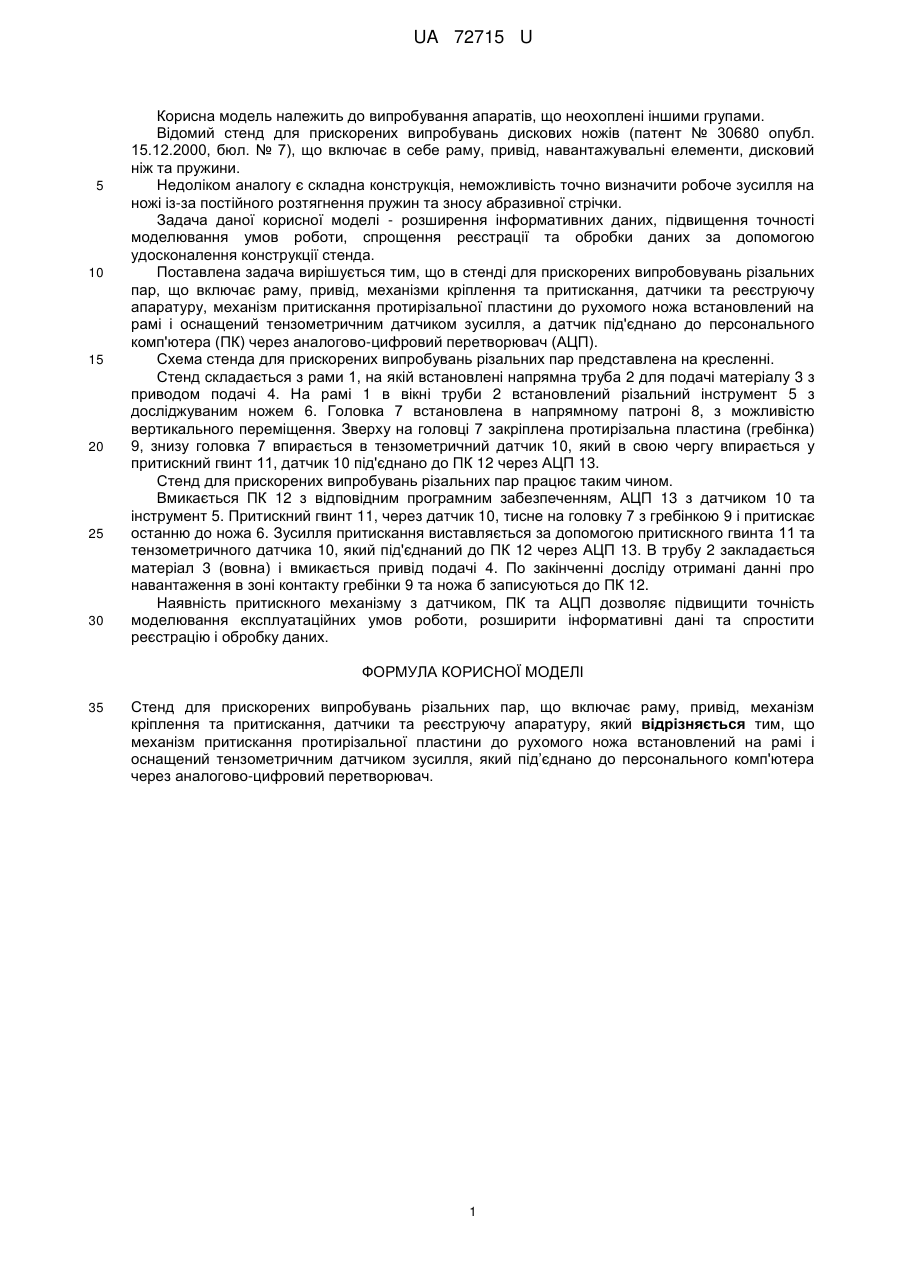

Реферат: UA 72715 U UA 72715 U 5 10 15 20 25 30 Корисна модель належить до випробування апаратів, що неохоплені іншими групами. Відомий стенд для прискорених випробувань дискових ножів (патент № 30680 опубл. 15.12.2000, бюл. № 7), що включає в себе раму, привід, навантажувальні елементи, дисковий ніж та пружини. Недоліком аналогу є складна конструкція, неможливість точно визначити робоче зусилля на ножі із-за постійного розтягнення пружин та зносу абразивної стрічки. Задача даної корисної моделі - розширення інформативних даних, підвищення точності моделювання умов роботи, спрощення реєстрації та обробки даних за допомогою удосконалення конструкції стенда. Поставлена задача вирішується тим, що в стенді для прискорених випробовувань різальних пар, що включає раму, привід, механізми кріплення та притискання, датчики та реєструючу апаратуру, механізм притискання протирізальної пластини до рухомого ножа встановлений на рамі і оснащений тензометричним датчиком зусилля, а датчик під'єднано до персонального комп'ютера (ПК) через аналогово-цифровий перетворювач (АЦП). Схема стенда для прискорених випробувань різальних пар представлена на кресленні. Стенд складається з рами 1, на якій встановлені напрямна труба 2 для подачі матеріалу 3 з приводом подачі 4. На рамі 1 в вікні труби 2 встановлений різальний інструмент 5 з досліджуваним ножем 6. Головка 7 встановлена в напрямному патроні 8, з можливістю вертикального переміщення. Зверху на головці 7 закріплена протирізальна пластина (гребінка) 9, знизу головка 7 впирається в тензометричний датчик 10, який в свою чергу впирається у притискний гвинт 11, датчик 10 під'єднано до ПК 12 через АЦП 13. Стенд для прискорених випробувань різальних пар працює таким чином. Вмикається ПК 12 з відповідним програмним забезпеченням, АЦП 13 з датчиком 10 та інструмент 5. Притискний гвинт 11, через датчик 10, тисне на головку 7 з гребінкою 9 і притискає останню до ножа 6. Зусилля притискання виставляється за допомогою притискного гвинта 11 та тензометричного датчика 10, який під'єднаний до ПК 12 через АЦП 13. В трубу 2 закладається матеріал 3 (вовна) і вмикається привід подачі 4. По закінченні досліду отримані данні про навантаження в зоні контакту гребінки 9 та ножа б записуються до ПК 12. Наявність притискного механізму з датчиком, ПК та АЦП дозволяє підвищити точність моделювання експлуатаційних умов роботи, розширити інформативні дані та спростити реєстрацію і обробку даних. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Стенд для прискорених випробувань різальних пар, що включає раму, привід, механізм кріплення та притискання, датчики та реєструючу апаратуру, який відрізняється тим, що механізм притискання протирізальної пластини до рухомого ножа встановлений на рамі і оснащений тензометричним датчиком зусилля, який під’єднано до персонального комп'ютера через аналогово-цифровий перетворювач. 1 UA 72715 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
